Sapatas Disponvel em www tallesmello com br Dimensionamento

Sapatas Disponível em: www. tallesmello. com. br

Dimensionamento • O método proposto pelo CEB-70 para o cálculo de sapatas e blocos sobre estacas, poder ser aplicado, as sapatas devem apresentar as características geométricas da figura, sendo utilizado as incógnitas da figura nas fórmulas subsequentes. Inicialmente será calculado a área em planta que a sapata irá ocupar no terreno, através da fórmula:

• Dimensionamento

• Dimensiona mento Sendo: Cla = distância hipotética do fim da direção a até internamente ao pilar (m) Ca = Distância entre o fim do pilar e o fim da sapata, ambos na direção paralela ao lado a (m) h = altura da sapata (m) h 0 = menor dimensão vertical da sapata (m)

• Dimensiona mento

Verificação ao Cisalhamento

Verificação ao Cisalhamento •

Calcule as dimensões da seção de uma sapata, sabendo que σ adm = 80 KN/m² e a carga recebida do pilar de 20 × 20 cm é de 200 KN. • Exercício 01

Calcule as dimensões da seção de uma sapata, sabendo que σ adm = 50 KN/m² e a carga recebida do pilar de 35 × 35 cm é de 400 KN. • Exercício 02

Calcule as dimensões da seção de uma sapata, sabendo que σ adm = 200 KN/m² e a carga recebida do pilar de 15 × 30 cm é de 500 KN. • Exercício 03

Calcule as dimensões da seção de uma sapata, sabendo que σ adm = 200 KN/m² e a carga recebida do pilar de 15 × 30 cm é de 500 KN. • Exercício 03

Calcule as dimensões da seção de uma sapata, sabendo que σ adm = 120 KN/m² e a carga recebida do pilar de 15 × 40 cm é de 150 KN. • Exercício 04

Calcule as dimensões da seção de uma sapata, sabendo que σ adm = 120 KN/m² e a carga recebida do pilar de 15 × 40 cm é de 150 KN. • Exercício 04

Calcule as dimensões da seção de uma sapata, sabendo que σ adm = 100 KN/m² e a carga recebida do pilar de 35 × 35 cm é de 800 KN. • Exercício 05

Calcule as dimensões da seção de uma sapata, a armadura e verifique o cisalhamento da sapta, sabendo que σadm = 70 KN/m², Fck de 25 MPa e a carga recebida do pilar de 35 × 35 cm é de 800 KN. • Exercício 06

Calcule as dimensões da seção de uma sapata, a armadura e verifique o cisalhamento da sapta, sabendo que σadm = 70 KN/m², Fck de 25 MPa e a carga recebida do pilar de 35 × 35 cm é de 800 KN. • Exercício 06

Calcule as dimensões da seção de uma sapata, a armadura e verifique o cisalhamento da sapta, sabendo que σadm = 70 KN/m², Fck de 25 MPa e a carga recebida do pilar de 35 × 35 cm é de 800 KN. • Exercício 06

Calcule as dimensões da seção de uma sapata, a armadura e verifique o cisalhamento da sapta, sabendo que σadm = 70 KN/m², Fck de 25 MPa e a carga recebida do pilar de 35 × 35 cm é de 800 KN. • Exercício 06

Calcule as dimensões e a armadura em ambos os lados da seção de uma sapata, sabendo que σ adm = 120 KN/m² e a carga recebida do pilar de 20 × 50 cm é de 750 KN. • Exercício 07

Calcule as dimensões e a armadura em ambos os lados da seção de uma sapata, sabendo que σ adm = 120 KN/m² e a carga recebida do pilar de 20 × 50 cm é de 750 KN. • Exercício 07

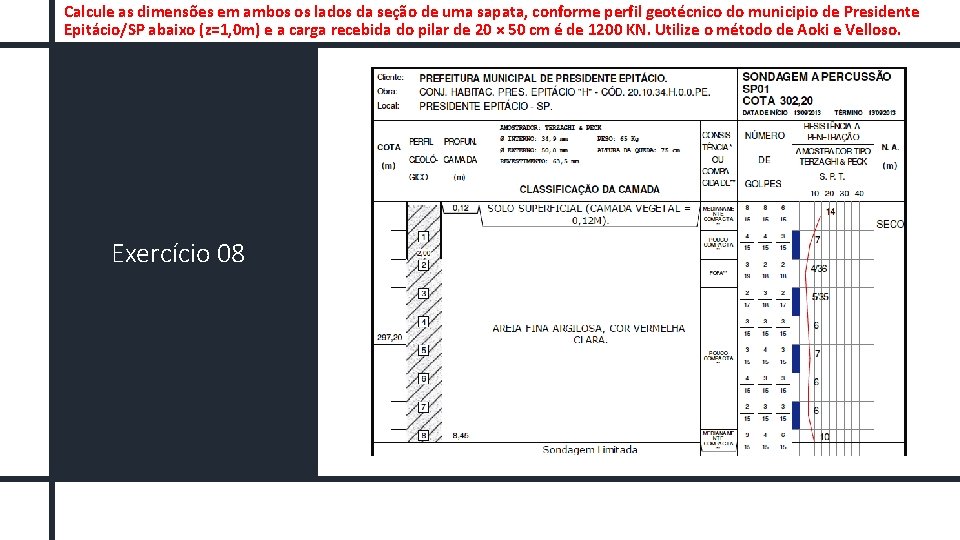

Calcule as dimensões em ambos os lados da seção de uma sapata, conforme perfil geotécnico do municipio de Presidente Epitácio/SP abaixo (z=1, 0 m) e a carga recebida do pilar de 20 × 50 cm é de 1200 KN. Utilize o método de Aoki e Velloso. Exercício 08

Calcule as dimensões em ambos os lados da seção de uma sapata, conforme perfil geotécnico do municipio de Presidente Epitácio/SP abaixo (z=1, 0 m) e a carga recebida do pilar de 20 × 40 cm é de 1200 KN. Utilize o método de Aoki e Velloso. • Exercício 08

Calcule as dimensões em ambos os lados da seção de uma sapata, conforme perfil geotécnico do municipio de Presidente Epitácio/SP abaixo (z=1, 0 m) e a carga recebida do pilar de 20 × 40 cm é de 1200 KN. Utilize o método de Aoki e Velloso. • Exercício 08

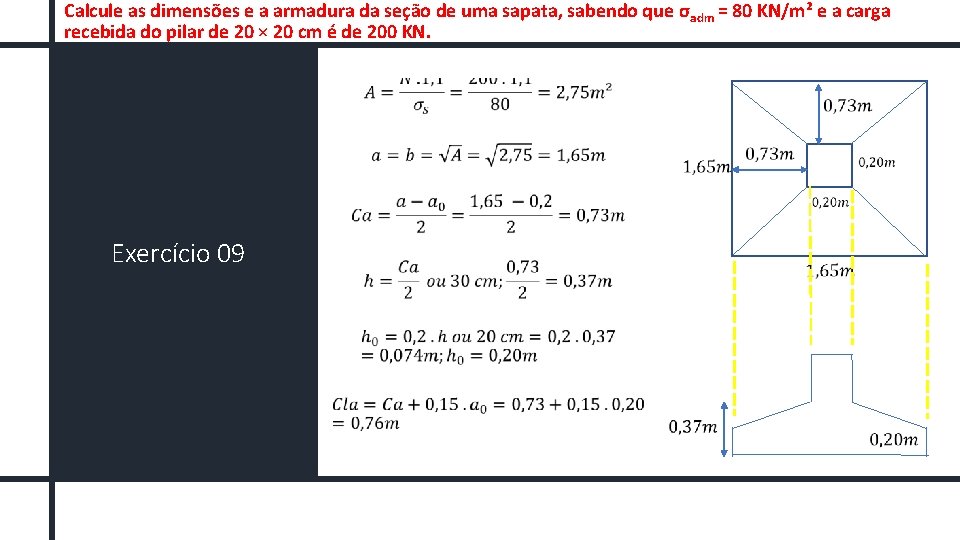

Calcule as dimensões e a armadura da seção de uma sapata, sabendo que σ adm = 80 KN/m² e a carga recebida do pilar de 20 × 20 cm é de 200 KN. • Exercício 09

Calcule as dimensões e a armadura da seção de uma sapata, sabendo que σ adm = 80 KN/m² e a carga recebida do pilar de 20 × 20 cm é de 200 KN. • Exercício 09

Calcule as dimensões e a armadura da seção de uma sapata, sabendo que σ adm = 45 KN/m² e a carga recebida do pilar de 25 × 25 cm é de 200 KN. • Exercício 10

Calcule as dimensões e a armadura da seção de uma sapata, sabendo que σ adm = 45 KN/m² e a carga recebida do pilar de 25 × 25 cm é de 200 KN. • Exercício 10

Calcule as dimensões em ambos os lados da seção de uma sapata e a armadura, conforme perfil geotécnico do municipio de Campo Grande/MS, bairro Nova Campo Grande, abaixo (z=1, 0 m) e a carga recebida do pilar de 19 × 19 cm é de 400 KN. Utilize o método de Aoki e Velloso. Exercício 11

Calcule as dimensões em ambos os lados da seção de uma sapata e a armadura, conforme perfil geotécnico do municipio de Campo Grande/MS, bairro Nova Campo Grande, abaixo (z=1, 0 m) e a carga recebida do pilar de 19 × 19 cm é de 400 KN. Utilize o método de Aoki e Velloso. • Exercício 11

Calcule as dimensões em ambos os lados da seção de uma sapata e a armadura, conforme perfil geotécnico do municipio de Campo Grande/MS, bairro Nova Campo Grande, abaixo (z=1, 0 m) e a carga recebida do pilar de 19 × 19 cm é de 400 KN. Utilize o método de Aoki e Velloso. • Exercício 11

Calcule as dimensões, a armadura da seção de uma sapata e verifique a ruptura por cisalhamento, sabendo que σadm = 200 KN/m² e a carga recebida do pilar de 20 × 40 cm é de 202 KN. Fck=15 MPa • Exercício 12

Calcule as dimensões, a armadura da seção de uma sapata e verifique a ruptura por cisalhamento, sabendo que σadm = 200 KN/m² e a carga recebida do pilar de 20 × 40 cm é de 202 KN. Fck=15 MPa • Exercício 12

Calcule as dimensões, a armadura da seção de uma sapata e verifique a ruptura por cisalhamento, sabendo que σadm = 200 KN/m² e a carga recebida do pilar de 20 × 40 cm é de 202 KN. Fck=15 MPa • Exercício 12

Calcule as dimensões, a armadura da seção de uma sapata e verifique a ruptura por cisalhamento, sabendo que σadm = 200 KN/m² e a carga recebida do pilar de 20 × 40 cm é de 202 KN. Fck=15 MPa • Exercício 12

Calcule as dimensões, a armadura da seção de uma sapata e verifique a ruptura por cisalhamento, sabendo que σadm = 200 KN/m² e a carga recebida do pilar de 20 × 40 cm é de 202 KN. Fck=15 MPa • Exercício 12

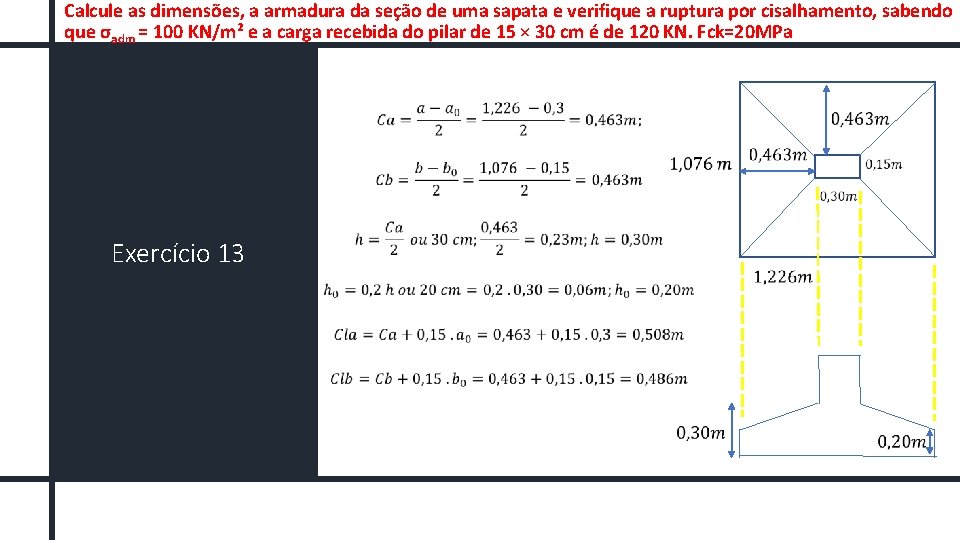

Calcule as dimensões, a armadura da seção de uma sapata e verifique a ruptura por cisalhamento, sabendo que σadm = 100 KN/m² e a carga recebida do pilar de 15 × 30 cm é de 120 KN. Fck=20 MPa • Exercício 13

Calcule as dimensões, a armadura da seção de uma sapata e verifique a ruptura por cisalhamento, sabendo que σadm = 100 KN/m² e a carga recebida do pilar de 15 × 30 cm é de 120 KN. Fck=20 MPa • Exercício 13

Calcule as dimensões, a armadura da seção de uma sapata e verifique a ruptura por cisalhamento, sabendo que σadm = 100 KN/m² e a carga recebida do pilar de 15 × 30 cm é de 120 KN. Fck=20 MPa • Exercício 13

Calcule as dimensões, a armadura da seção de uma sapata e verifique a ruptura por cisalhamento, sabendo que σadm = 100 KN/m² e a carga recebida do pilar de 15 × 30 cm é de 120 KN. Fck=20 MPa • Exercício 13

Calcule as dimensões, a armadura da seção de uma sapata e verifique a ruptura por cisalhamento, sabendo que σadm = 100 KN/m² e a carga recebida do pilar de 15 × 30 cm é de 120 KN. Fck=20 MPa • Exercício 13
