Saneamento Básico Revisão das Aulas 1à 5 Prof. Eurico Huziwara
Plano de Ensino • Introdução: - Importância da disciplina na formação do Engenheiro; - Situação do saneamento no Brasil e no mundo; - Sistemas de abastecimento e esgotamento sanitário. 2
Plano de Ensino • Principais Poluentes da Água: - Poluentes orgânicos biodegradáveis; - Poluentes orgânicos não biodegradáveis; - Nutrientes; - Metais; - Organismos Patogênicos; - Parâmetros e padrões de qualidade da água. 3
Plano de Ensino • Sistemas de Abastecimento de Água: - Requisitos de qualidade das águas de abastecimento: padrões de potabilidade de água; - Requisitos de quantidade de água. Variações de consumo; - Captação de águas superficiais e subterrâneas. Tipos de captação. Proteção de mananciais; - Tratamento de água para abastecimento. Estações de tratamento convencionais e simplificadas. Etapas de tratamento; - Adução de água. 4
Por que discutir saneamento básico? 5
Importância ü Porque o abastecimento de água potável, o esgoto sanitário, a limpeza urbana, o manejo de resíduos sólidos, o controle dos meios transmissores de doenças e a drenagem de águas pluviais são necessários para a saúde e a dignidade de vida. 6
Importância ü O acesso à água potável e ao esgoto sanitário são essenciais para a erradicação da pobreza e da fome, para a erradicação da mortalidade infantil e para a sustentabilidade ambiental. 7
Saneamento Básico Definição Segundo a Lei nº 11. 445/2007, considera-se saneamento básico o conjunto de serviços, infraestruturas e instalações operacionais de: a) abastecimento de água potável; b) esgotamento sanitário; c) limpeza urbana e manejo de resíduos sólidos; d) drenagem e manejo das águas pluviais urbanas.
POLUIÇÃO DAS ÁGUAS
Poluição da Água Resulta na introdução de resíduos na mesma (matéria ou energia) de modo a torná-la prejudicial às formas de vida, ou impróprias para um determinado uso estabelecido para ela
INDICADORES DE QUALIDADE DAS ÁGUAS CONTEXTO DA POLUIÇÃO DAS ÁGUAS: Mesmo separando os poluentes em grupos, a diversidade das indústrias existentes aumenta, ainda mais, a variabilidade dos contaminantes aportados nos corpos de água
INDICADORES DE QUALIDADE DAS ÁGUAS CONTEXTO DA POLUIÇÃO DAS ÁGUAS: Torna-se praticamente impossível a determinação sistemática de todos os poluentes que possam estar presentes nas águas superficiais, em tempo relativamente curto. . . Existem parâmetros de qualidade de água, levando em conta os poluentes mais representativos Físicos Químicos Microbiológicos
INDICADORES DE QUALIDADE DAS ÁGUAS Parâmetros de qualidade Indicadores de qualidade das águas Usados para a MONITORAÇÃO e FISCALIZAÇÃO ambiental com base da legislação CONAMA nº 357, de 17 de março de 2005 CETESB: Companhia de Tecnologia de Saneamento Ambiental (Secretaria de Meio Ambiente de SP) - http: //www. cetesb. sp. gov. br/
INDICADORES DE QUALIDADE DAS ÁGUAS Os parâmetros de qualidade PAR METROS FÍSICOS Temperatura, condutividade elétrica, sólidos, cor e turbidez
INDICADORES DE QUALIDADE DAS ÁGUAS PAR METROS QUÍMICOS Alcalinidade, dureza, p. H Oxigênio dissolvido, demanda bioquímica de oxigênio (DBO), demanda química de oxigênio (DQO) Série de nitrogênio (orgânico, amoniacal, nitrato e nitrito) Fósforo total Surfactantes Óleos e graxas Cianetos Fenóis e demais contaminantes orgânicos nions (cloretos, sulfetos) Íons metálicos
INDICADORES DE QUALIDADE DAS ÁGUAS PAR METROS MICROBIOLÓGICOS Coliformes fecais e totais - Bactérias encontradas principalmente nos intestinos de animais de “sangue quente” não representam, por si só, perigo à saúde - Dentre as cepas: Escherichia coli é de origem fecal àEstreptococos totais Escherichia coli - Bactérias patogênicas - Classificadas em grupos (sinais clínicos e sintomas)
INDICADORES DE QUALIDADE DAS ÁGUAS Para facilitar a interpretação das informações sobre a qualidade da água de forma abrangente e útil, , a CETESB desenvolveu o Índice de Qualidade das Águas - IQA O IQA incorpora nove parâmetros considerados relevantes para a avaliação da qualidade das águas: - Nitratos - Oxigênio dissolvido - Coliformes fecais - Fosfatos - p. H - Variação na temperatura - Demanda bioquímica de oxigênio - Turbidez - Resíduos totais
CONSUMO DE ÁGUA
VAZÕES DE DIMENSIONAMENTO DOS COMPONENTES DE UM SISTEMA DE ABASTECIMENTO DE ÁGUA Q = ? ? ? (L/s)
Classificação de Consumidores de Água • Doméstico • Comercial • Industrial • Público
Consumo Doméstico de Água Fatores que afetam o consumo: • • Condições climáticas Hábitos e nível de vida da população Características da cidade e habitações Mediação de água Pressão na rede Rede de esgoto Preço da água

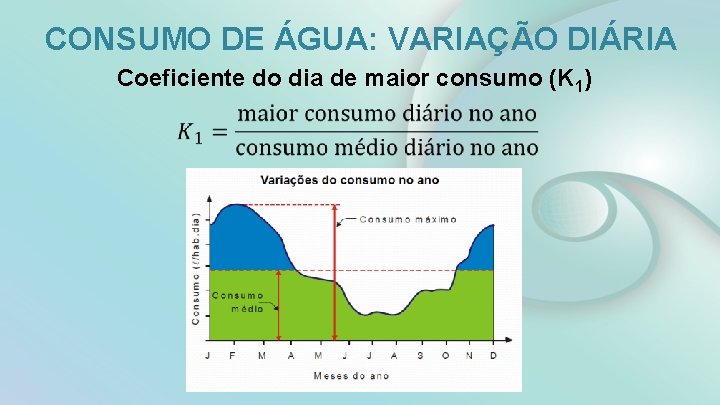

CONSUMO DE ÁGUA: VARIAÇÃO DIÁRIA Coeficiente do dia de maior consumo (K 1)
CONSUMO DE ÁGUA: VARIAÇÃO HORÁRIA Coeficiente do dia de maior consumo (K 2)
ESTUDO DA POPULAÇÃO • Período de alcance do projeto: 20 anos ou mais • Estudo da população da área de projeto: – Dados populacionais dos últimos censos – Setores censitários da área de projeto – Cadastro imobiliário – Pesquisa de campo – Planos e projetos existentes – Planos Diretores do município – Situação sócio-econômica do município – Elaboração de projeções da população
VAZÕES DE DIMENSIONAMENTO DOS COMPONENTES DE UM SISTEMA DE ABASTECIMENTO DE ÁGUA Q =. . . (L/s)
Concepções de sistemas de abastecimento de água Mananciais Manancial superficial • Captação em curso de água • Captação em represas • Captação em manancial de serra Manancial subterrâneo • Captação através de caixas de tomada e drenos • Captação através de poços horizontais • Captação através de poços profundos
Captação de águas É um conjunto de estruturas e dispositivos, construídos ou montados junto a um manancial, para a retirada de água destinada a um sistema de abastecimento. Superficiais: córregos, rios, lagos, represas Subterrâneas: aquíferos freático e artesiano
Captação de águas superficiais As obras de captação devem ser projetadas e construídas para: • Funcionar ininterruptamente em qualquer época do ano • Permitir a retirada de água para o sistema de abastecimento em quantidade suficiente e com a melhor qualidade possível • Facilitar o acesso para a operação e manutenção do sistema
Manancial superficial Requisitos mínimos dos mananciais: • Aspectos quantitativos – Vazões • Aspectos da qualidade – Físico – Químico – Biológico – Bacteriológico
Manancial superficial Medidas de Controle • Caráter corretivo Medidas que visam corrigir uma situação existente, para melhorar a qualidade das águas • Caráter preventivo Medidas que evitam ou minimizam a piora na qualidade das águas.
Manancial superficial Controle Corretivo • Implantação de ETEs nas fontes poluidoras localizadas na bacia hidrográfica do manancial • Medidas aplicadas ao manancial - Eliminação de microrganismos patogênicos - Remoção de algas - Combate a insetos, crustáceos e moluscos - Remoção do lodo e sedimentos - Aeração da água - Eliminação da vegetação aquática superior • Instalação de ETA adequada à qualidade da água bruta
Manancial superficial • • Controle Preventivo Implantação de sistemas de coleta, transporte e tratamento de esgotos Remoção de nutrientes e patógenos em sistemas de tratamento de esgotos Planejamento do uso e ocupação do solo Controle da erosão, do escoamento superficial e da vegetação Controle da qualidade da água das represas Avaliação prévia de impactos ambientais Instalação e ampliação de sistemas de tratamento de efluentes de acordo com novas demandas.
Partes constituintes de uma captação • Barragem, vertedor ou enrocamento (para regularizar vazões ou elevar o nível d’água) • Tomada de água • Gradeamento • Desarenador • Dispositivos de controle (comportas, etc. ) • Canais e tubulações
Captação de águas subterrâneas
Tipos de aquíferos: Aquífero livre (freático) ou confinado (artesiano)
VISÃO GERENCIAL DE SISTEMAS DE ÁGUA Proteção dos Mananciais Matéria Prima Produtos Químicos ETA Insumos Qualidade do Produto Portaria 2914/2011 Apoio Legislação Gerente Engenheiro Resíduos Resolução CONAMA 375 Distribuição
37
Qualidade da água bruta • Qualidade da água bruta • Qualidade da água final • Confiabilidade em processos e equipamentos • Mão de obra e pessoal Tratamento de Água • Flexibilidade operacional em lidar com mudanças na qualidade da água • Área disponível • Disposição dos resíduos (Aspectos ambientais) Qualidade da água final Estéticamente agradável Compostos inorgânicos • Custos de operação e construção • Aspectos políticos Compostos orgânicos Microbiologicamente segura Sub-produtos da desinfecção
VISÃO SISTÊMICA Análise dinâmica da água desde seu reservatório subterrâneo, passando pelo seu manancial, até o consumo. Padrão de turbidez – pré e pós filtração. Padrão microbiológico – eliminação de patógenos. Padrão para substâncias químicas com risco à saúde. Padrão de radioatividade. Padrão de aceitação para consumo humano. 39
ADUTORAS 40
Adução Destina-se a transportar a água, interligando unidades de captação, tratamento, estações elevatórias, reservação e rede distribuição. A adução pode ser por gravidade, recalque ou mista. 41
ADUTORAS 42
CLASSIFICAÇÃO DAS ADUTORAS Quanto à natureza da água transportada § Adutoras de água bruta § Adutoras de água tratada Quanto à energia para a movimentação da água § Adutora por gravidade (conduto livre ou forçado) § Adutora por recalque § Adutora mistas 43
Síntese da aula Ø Revisão da aula 1 à 5: § Importância saneamento básico; § Principais poluentes; § Sistemas de Abastecimento de Água.
Próxima aula Na próxima aula, você estudará os seguintes assuntos: Ø Reservação de água; Ø Redes de distribuição de água; Ø Estações Elevatórias;
