Samosigurnost (i) Temelji zaštite eliminiranje uzročnika paljenja - ograničenje U, , energije magnetskog i električnog polja pri promjeni U ili L broj paljenja promjena nagiba zbog promjene karaktera strujnog kruga vjerojatnost paljenja broj pokušaja paljenja koeficijent sigurnosti samosigurnog kruga - za U kod C kruga - za kod L i R kruga izmjeren m i primijenjen k maksimalne dopuštene vrijednosti parametara strujnog kruga za određenu smjesu i konkretni strujni krug

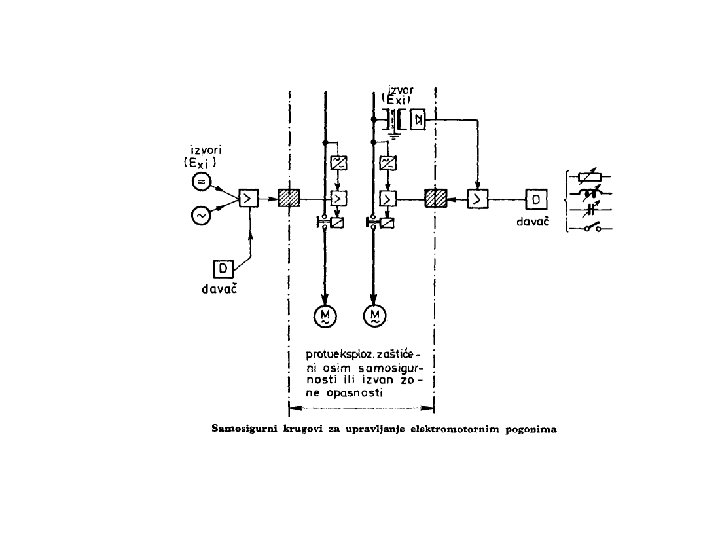

Kategorije samosigurnosti viša kategorija (a) k 1, 5 za normalan rada ili 1 kvar i k = 1, 0 za dva istovremena kvara niža kategorija (b) k 1, 5 za normalan rad + jedan kvar pri određivanju k za m 0 je vjerojatnost paljenja p 10 -3 (nema paljenja u 1000 pokušaja) Zahtjevi za električne uređaje - IP zaštita - energija više razine ne u samosigurni krug “i” uređaj se pridružuje uređaju izvedenom u nekoj od zaštita ili smještenom izvan ugroženog prostora samosigurni strujni krug ili uređaj pridruženi samosigurni uređaj i strujni krug

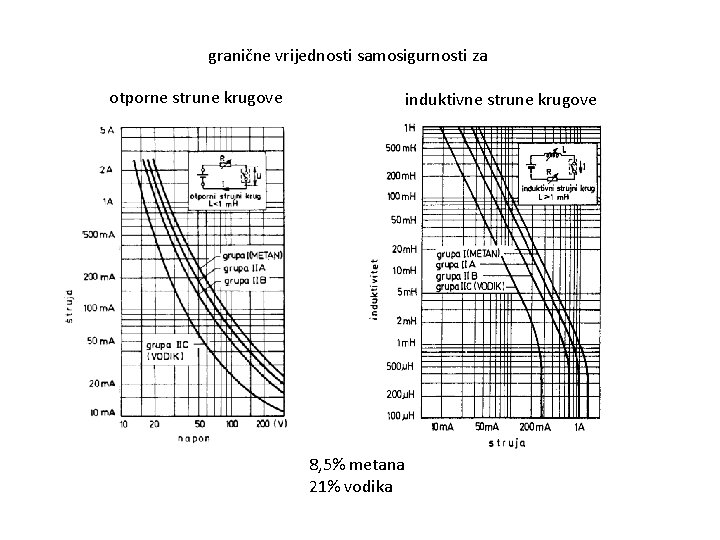

granične vrijednosti samosigurnosti za otporne strune krugove induktivne strune krugove 8, 5% metana 21% vodika

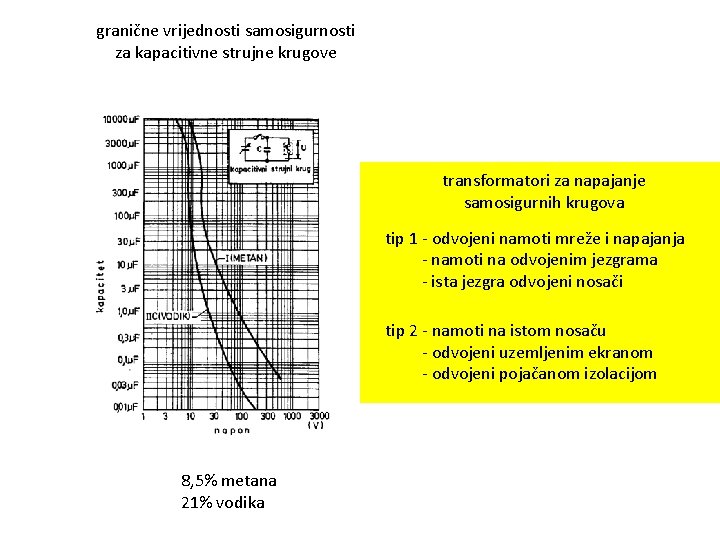

granične vrijednosti samosigurnosti za kapacitivne strujne krugove transformatori za napajanje samosigurnih krugova tip 1 - odvojeni namoti mreže i napajanja - namoti na odvojenim jezgrama - ista jezgra odvojeni nosači tip 2 - namoti na istom nosaču - odvojeni uzemljenim ekranom - odvojeni pojačanom izolacijom 8, 5% metana 21% vodika
Barijere između samosigurnih i nesamosigurnih krugova
Ispitivanje samosigurnih urađaja i krugova utvrđivanje mehaničke zaštite sposobnosti paljenja Ex smjese razdvojenost Exi od drugih krugova
Oblaganje (m) Temelji zaštite nv n(TKL) nv kućište nv električni uređaj zalivna izolacija (polimer) nv
Ispitivanje provjeravanje mehaničke izdržljivosti kućista i zalivnog sloja zagrijavanje uređaja ili komponente otpornost na povećanu KS naponske čvrstoće izolacija zalivnog sloja Uranjanje (o) Temelji zaštite za transformatore i sklopne aparate rudnici do 5 l ulja /fazi

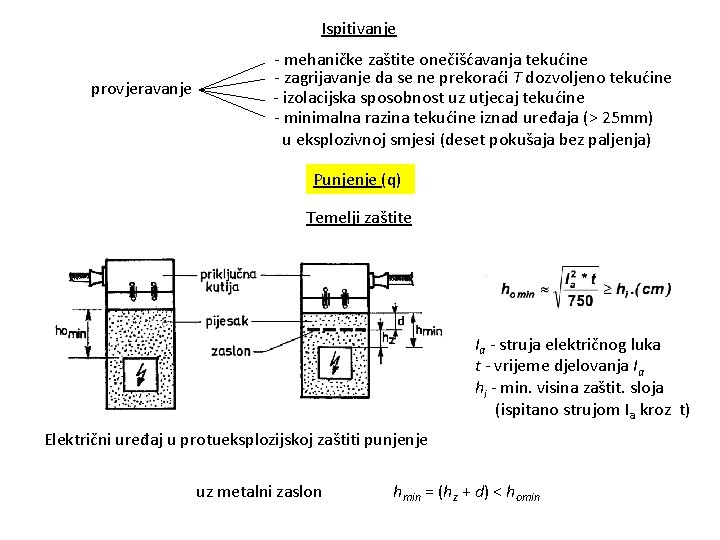

Ispitivanje provjeravanje - mehaničke zaštite onečišćavanja tekućine - zagrijavanje da se ne prekoraći T dozvoljeno tekućine - izolacijska sposobnost uz utjecaj tekućine - minimalna razina tekućine iznad uređaja (> 25 mm) u eksplozivnoj smjesi (deset pokušaja bez paljenja) Punjenje (q) Temelji zaštite Ia - struja električnog luka t - vrijeme djelovanja Ia hi - min. visina zaštit. sloja (ispitano strujom Ia kroz t) Električni uređaj u protueksplozijskoj zaštiti punjenje uz metalni zaslon hmin = (hz + d) < homin
hz = 0, 031 a t ≥ 20 mm d ≥ 0, 2 hz ≥ 10 mm Ispitivanje - mehaničke čvrstoča kućišta na predtlak provjeravanje - minimalne zaštitne visine pomoću KS dvostrukog trajanja u odnosu na vrijeme djelovanja zaštite - mehanička otpornost zaslona na a - higroskopnost pijeska - izolacijska sposobnost
