Samoflex ANALYSE FONCTIONNELLE ET STRUCTURELLE ANALYSE SADT Niveau

Samoflex ANALYSE FONCTIONNELLE ET STRUCTURELLE

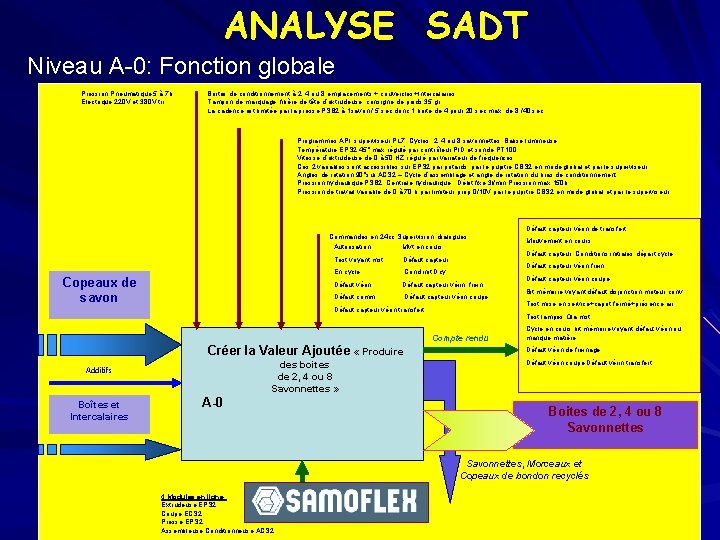

ANALYSE SADT Niveau A-0: Fonction globale Pression Pneumatique 5 à 7 b Électrique 220 V et 380 V tri Boites de conditionnement à 2, 4 ou 8 emplacements + couvercles+Intercalaires Tampon de marquage, filière de tête d’extrudeuse, consigne de poids 35 gr La cadence est limitée par la presse PSB 2 à 1 savon / 5 sec donc 1 boite de 4 pour 20 sec max, de 8 /40 sec. Programmes API, superviseur PL 7. Cycles, 2, 4 ou 8 savonnettes. Balise lumineuse Température EPS 2 45° max régulé par contrôleur PID et sonde PT 100 Vitesse d’extrudeuse de 0 à 50 HZ régulé par variateur de fréquences Ces 2 variables sont accessibles sur EPS 2 par potards, par le pupitre CBS 2 en mode global et par le superviseur. Angles de rotation 90°sur ACS 2 – Cycle d’assemblage et angle de rotation du bras de conditionnement Pression hydraulique PSB 2: Centrale hydraulique : Débit fixe 3 l/min Pression max 150 b Pression de travail variable de 0 à 70 b par limiteur prop. 0/10 V par le pupitre CBS 2 en mode global et par le superviseur. Défaut capteur vérin de transfert Commandes en 24 cc Supervision, dialogues Autorisation Mvt en cours Copeaux de savon Test voyant mst Défaut capteur En cycle Cond init Dcy Défaut vérin Défaut capteur vérin frein Défaut comm Défaut capteur vérin coupe des boites de 2, 4 ou 8 Savonnettes » Additifs Boîtes et Intercalaires A-0 Défaut capteur vérin coupe Bit mémoire voyant défaut disjonction moteur conv Test mise en service+capot fermé+présence air Test lampes Qla mst Compte rendu « Produire Défaut capteur Conditions initiales départ cycle Défaut capteur vérin frein Défaut capteur vérin transfert Créer la Valeur Ajoutée Mouvement en cours Cycle en cours bit mémoire voyant défaut vérin ou manque matière Défaut vérin de freinage Défaut vérin coupe Défaut vérin transfert Boites de 2, 4 ou 8 Savonnettes, Morceaux et Copeaux de bondon recyclés 4 Modules en ligne: Extrudeuse EPS 2 Coupe ECS 2 Presse EPS 2 Assembleuse Conditionneuse ACS 2

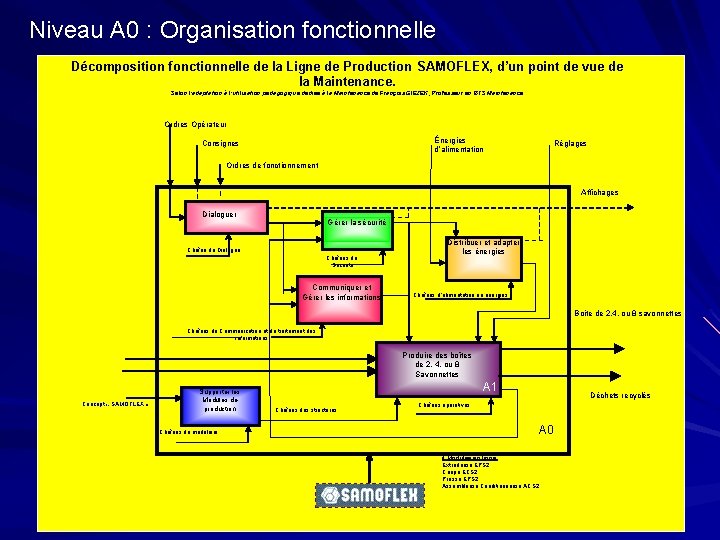

Niveau A 0 : Organisation fonctionnelle Décomposition fonctionnelle de la Ligne de Production SAMOFLEX, d’un point de vue de la Maintenance. Selon l’adaptation à l’utilisation pédagogique dédiée à la Maintenance de François GIEZEK, Professeur en BTS Maintenance Ordres Opérateur Énergies d’alimentation Consignes Réglages Ordres de fonctionnement Affichages Dialoguer Gérer la sécurité Chaîne de Dialogue Chaînes de Sécurité Communiquer et Gérer les informations Distribuer et adapter les énergies Chaînes d’alimentation en énergies Boite de 2, 4, ou 8 savonnettes Chaînes de Communication et de traitement des informations Produire des boîtes de 2, 4, ou 8 Savonnettes Concept « SAMOFLEX » Supporter les Modules de production A 1 Chaînes des structures Déchets recyclés Chaînes opératives A 0 Chaînes du modulaire 4 Modules en ligne: Extrudeuse EPS 2 Coupe ECS 2 Presse EPS 2 Assembleuse Conditionneuse ACS 2

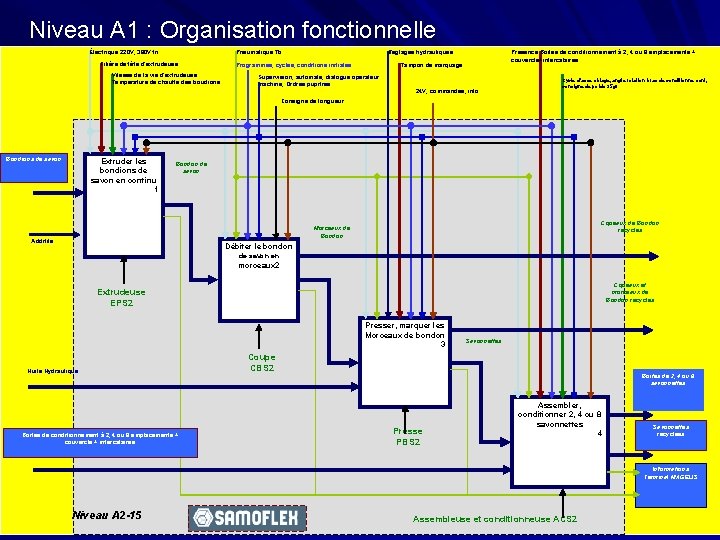

Niveau A 1 : Organisation fonctionnelle Électrique 220 V, 380 V tri Pneumatique 7 b Filière de tête d’extrudeuse Vitesse de la vis d’extrudeuse Température de chauffe des boudions Réglages hydrauliques Programmes, cycles, conditions initiales Présence Boites de conditionnement à 2, 4 ou 8 emplacements + couvercle+intercalaires Tampon de marquage Supervision, automate, dialogue opérateur machine, Ordres pupitres 24 V, commandes, info Cycle d’assemblage, angle rotation bras de conditionnement, consigne de poids 35 gr Consigne de longueur Bondions de savon Extruder les bondions de savon en continu 1 Bondon de savon Copeaux de Bondon recyclés Morceaux de Bondon Additifs Débiter le bondon de savon en morceaux 2 Copeaux et morceaux de Bondon recyclés Extrudeuse EPS 2 Presser, marquer les Morceaux de bondon 3 Huile Hydraulique Boites de conditionnement à 2, 4 ou 8 emplacements + couvercle + intercalaires Savonnettes Coupe CBS 2 Boites de 2, 4 ou 8 savonnettes Presse PBS 2 Assembler, conditionner 2, 4 ou 8 savonnettes 4 Savonnettes recyclées Informations Terminal MAGELIS Niveau A 2 -15 Assembleuse et conditionneuse ACS 2

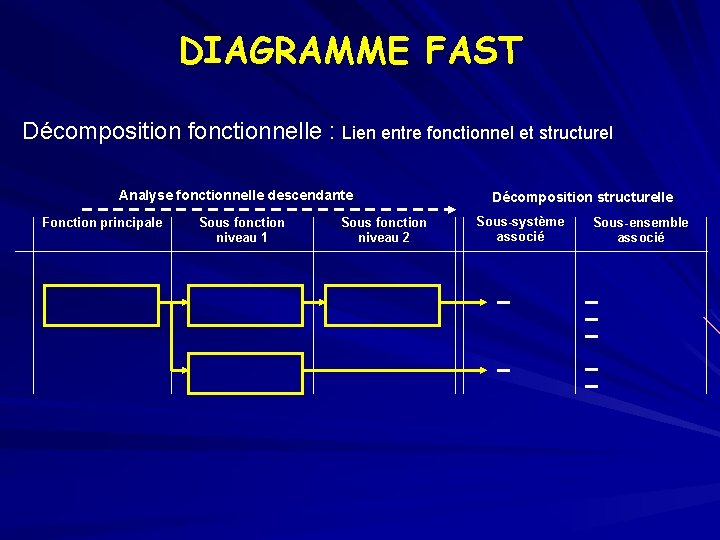

DIAGRAMME FAST Décomposition fonctionnelle : Lien entre fonctionnel et structurel Analyse fonctionnelle descendante Fonction principale Sous fonction niveau 1 Sous fonction niveau 2 Décomposition structurelle Sous-système associé Sous-ensemble associé

Fonction principale Assembler, conditionner 2, 4 ou 8 savonnettes Sous fonction niveau 1 Extruder les bondions de savon en continu Sous fonction niveau 2 Sous-ensemble associé Extrudeuse EPS 2 Débiter le bondon de savon en morceaux 2 Coupe CBS 2 Presser, marquer les Morceaux de bondon Presse PBS 2 Assembler, conditionner 2, 4 ou 8 savonnettes Assembleuse et conditionneuse ACS 2 Composant Doc
