Sambungan Las Definisi Pengelasan adalah suatu proses penyambungan

Sambungan Las Definisi : Pengelasan adalah suatu proses penyambungan, di mana logam yang akan di sambung dipanaskan hingga mencapai titik-lebur dan dipadukan bersama dengan bahan pengisi (Filler). Pada umumnya bahan pengisi dari material yang sama dan akan meleleh bersama dengan material yang akan disambung. Proses pengelasan dapat dilakukan dengan metode: a. Oxy-acetylene Gas Welding.

b. Arc Welding Menggunakan Busur Listrik c. Tungsten Inert Gas (TIG). Menggunakan Gas Helium

d. Metal Inert Gas (MIG). Menggunakan Gas Argon dan CO 2 Bahan tambah (Filler) menggunakan kawat las, menurut Standard AWS (American Welding Society) Simbol yang Terdapat pada Kawat Las

Jenis-jenis Sambungan Las

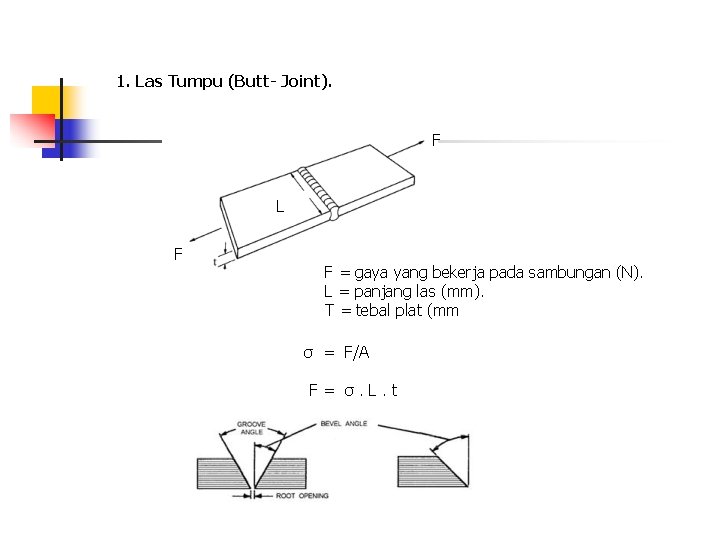

1. Las Tumpu (Butt- Joint). F L F F = gaya yang bekerja pada sambungan (N). L = panjang las (mm). T = tebal plat (mm σ = F/A F= σ. L. t

Las Tumpu (Butt- Joint) dengan beban Tarik L F F F = σt. L. t t Las Tumpu (Butt- Joint) dengan beban Geser L F F = σg. L. t F t

2. Las Sisi Melintang Tunggal (Lap Join) F Menghitung penampang Kritis AD = Daerah kritis atau jarak paling pendek sehingga AD<AB<AC. L AD = AC Sinus 450 Jarak AB=AC = h t F h = Lebar atau tebal las = t (tebal plat), sehingga: AD=AC Sin 450 = t. ½ √ 2 C D A Luas daerah kritis A = L. AD =L. t½√ 2 B Untuk sambungan las sisi melintang tunggal. Bila F bekerja maka pada bagian sambungan akan menerima teg. Tarik sebesar: σt = F/A, atau Besarnya gaya yg bekerja pada sambungan F = σt. A = σt. L. t ½ √ 2

Las Sisi Melintang Ganda F F F = σt. 2 A = σt. L. 2. t. ½ √ 2 3. Las Sisi Pararel Tunggal. F Bila F bekerja maka pada sambungan akan menerima tegangan geser sebesar: ζg = F/A, Maka besarnya gaya yg bekerja pada sambungan: F = ζg. L. t. ½ √ 2 F

Las Sisi Pararel Ganda F F F = ζg 2 A = ζg. L. 2. t. ½ √ 2

Brazing dan Soldering Pematrian(Solder) menggunakan timah dan Brazing menggunakan tembaga adalah metoda umum untuk menyambung dua buah logam selain dari proses pengelasan (Welding). Pematrian(Solder) dan Brazing tidak bisa disebut dengan proses pengelasan, sebab proses tersebut tidak melelehkan material bahan yang akan disambung. Soldering Pada proses pematrian , paduan logam penyambung/pengisi yang banyak digunakan adalah paduan timbal dan timah yang mempunyai titik cair antara 180 - 370 0 C. Komposisi 50% Pb dan 50% Sn paling banyak digunakan untuk timah solder dimana paduan ini mempunyai titik cair pada 220 0 C. Brazing Pada brazing logam pengisi mempunyai titik cair diatas 430 0 C akan tetapi masih dibawah titik cair logam induk. Logam dan paduan yang banyak digunakan adalah : 1. Tembaga : titik cair 1083 0 C. 2. Paduan tembaga : kuningan dan perunggu yang mempunyai titik cair antara 870 0 C - 1100 0 C. 3. Paduan perak : yang mempunyai titik cair antara 630 0 C - 845 0 C. Proses perhitungan sambungan Soldering dan Brazing sama dengan proses perhitungan sambungan Las
