SAĞLIK BİLİMLERİ ENSTİTÜSÜ RADYOLOJİK BİLİMLER RAD 706 - MANYETİK REZONANS GÖRÜNTÜLEME Prof. Dr. Lütfi İNCESU
Mıknatısın özellikleri, manyetik alandaki yön değiştirmeler, MR cihazına hangi durumda girilemez RAD 706 - MANYETİK REZONANS GÖRÜNTÜLEME Hafta-5
Mıknatısın özellikleri Magnet • MRG sisteminin kalbi çok güçlü manyetik alan üreten büyük bir mıknatıstır • Mıknatıslar manyetik alan gücü, şekil ve malzeme bakımından farklı şekillerde tasarlanabilirler.
Mıknatısın özellikleri Mıknatıs Tipi • Bir MR tarayıcısında kullanılan statik manyetik alanı üretmek için iki farklı mıknatıs tipi kullanılabilir; daimi (kalıcı) mıknatıslar ve elektromıknatıslar (dirençli veya süperiletken).
Mıknatısın özellikleri 1. Daimi mıknatıslar • Demir (Fe), nikel (Ni), kobalt (Co) gibi üzerlerinde sürekli manyetizasyon bulunduran metallerin üste tuğla şeklinde bir araya getirilmesiyle elde edilir. • Açık tasarım imkânının bulunmasından dolayı kapalı alan korkusu olan kişiler için daha elverişlidir.
Mıknatısın özellikleri 1 - Daimi mıknatıslar • Çalışması için elektrik enerjisine ve soğutma sıvısına ihtiyaç duyulmaması işletim maliyetini düşürmektedir. • Fakat manyetik alan güçleri oldukça düşük değerdedir. • Ağırlıkları 100 ton civarındadır ve bu nedenle tarayıcı odasında ek yapısal destek gerekli olabilir.
Mıknatısın özellikleri 2. Elektromıknatıslar • Diğer mıknatıs tipleri, tel bobinler boyunca geçen elektrik akımının manyetik alan oluşturduğu elektromıknatıslardır.
Mıknatısın özellikleri • Dirençli mıknatıslar bakır veya alüminyum gibi geleneksel bir iletkenden yapılır. • Akımın geçmesine karşı gösterilen zorluk ısınmaya sebep olur. • Bu, hem mıknatısın alan güçlerini sınırlar (0. 2 -0. 5 T) hem de soğutma sisteminin çalıştırılmasını gerektirir. • Bunlara rağmen nispeten hafif ve ucuzdurlar ve parçalar halinde sevk edilebildikleri için kurulum masrafları süperiletken mıknatıslara kıyasla daha azdır.
Mıknatısın özellikleri • Süperiletken mıknatıslar manyetik alan oluşturmak için niyobyum titanyum alaşımları gibi süperiletken malzemelerden yapılır. • Yüksek oranda homojen ve kararlı alanlar sağlayabilirler.
Mıknatısın özellikleri • Süperiletken mıknatıslar sıvı helyum ve sıvı azot kullanılarak soğutulur. • Soğutulmaları yüksek maliyet gerektirmesine rağmen, hızlı ve daha kaliteli görüntüler üretilmesine olanak sağlarlar.
GRADYENT, RF VE VERİ TOPLAMA KOİLLERİ
MR cihazına hangi durumda girilemez
https: //mriquestions. com/index. html
MRG ODASINA GİRİLMEYECEK DURUMLAR • KALP PİLİ OLANLAR (yalnızca hasta değil, hasta yakınları, sağlık personeli ve diğer kişiler de dahil) KESİNLİKLE MRG ODASINA GİREMEZLER. Vücudunda ; • NÖROSTİMÜLATÖR (sinirleri uyarıcı elektriksel düzenek), • Elektrikli İNFÜZYON POMPASI, • MR ile uyumlu olmayan DAMAR FİLTRESİ veya SARGI (koil) bulunanlar da MRG ODASINA GİREMEZLER.
Aşağıda belirtilen durumlarda sağlık ekibi bilgilendirilmelidir • Geçmişte anevrizma cerrahisi geçirenlere tetkik yapılması mümkün olmayabilir. • Kalp kapakçığı takıldıysa veya koroner by-pass cerrahisi geçirildiyse bildirilmesi gerekir. • İşitmeye yardımcı cihaz (kohlear implant) takıldıysa ya da vücutda saçma, kurşun, iğne, metal parçası, şarapnel varsa tetkikin yapılması sakıncalı olduğundan bildirilmesi gerekir.

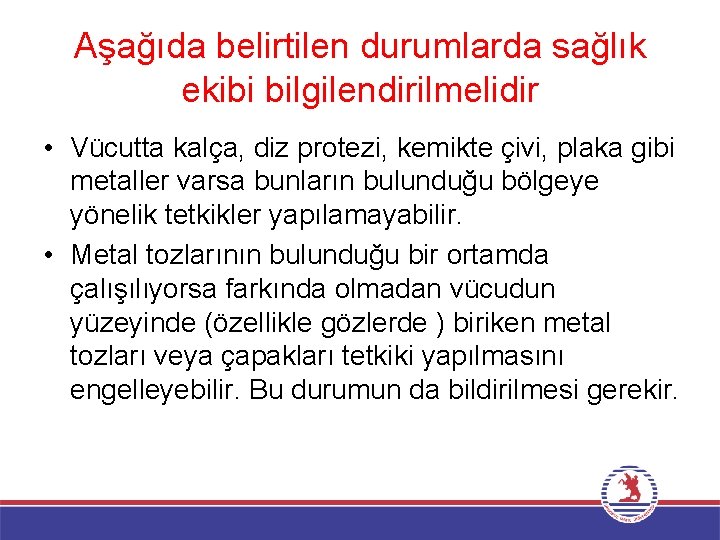

Aşağıda belirtilen durumlarda sağlık ekibi bilgilendirilmelidir • Vücutta kalça, diz protezi, kemikte çivi, plaka gibi metaller varsa bunların bulunduğu bölgeye yönelik tetkikler yapılamayabilir. • Metal tozlarının bulunduğu bir ortamda çalışılıyorsa farkında olmadan vücudun yüzeyinde (özellikle gözlerde ) biriken metal tozları veya çapakları tetkiki yapılmasını engelleyebilir. Bu durumun da bildirilmesi gerekir.
MRG odasına girmeden önce aşağıdakiler çıkarılmış ve geride bırakılması gerekir • Kredi kartı, banka kartı, cep telefonu, saat, üzerinizde taşıdığınız metaller (çıkabilen diş protezi, metal tokalı kemer, bozuk paralar, anahtarlık, silah, çakı gibi). • Saç tokası ve küpelerinde çıkartılması gerekir. • Göz çevrelerinde kullanılan bazı kozmetik maddeler görüntülerde bozulmalara yol açabildiğinden, baş bölgesine yönelik tetkik yapılacaksa bayanların göz çevresi makyajlarını silmiş olmaları gerekir. • Gebe veya süt verenler bu durumu tetkiki yapacak sağlık ekibine bildirmelidir.
MR cihazına hangi durumda girilemez • https: //www. turkrad. org. tr/assets/2019 -icerik/MR-Guvenlik-Kilavuzu-09 -122019. pdf • Özet olması açısından inceleyiniz.
MR cihazına hangi durumda girilemez • https: //www. turkrad. org. tr/assets/2019 -icerik/MR-Guvenlik-Kilavuzu-09 -122019. pdf Özet olması açısından inceleyiniz. • http: //www. mrisafety. com/ Kullanılan medikal malzeme ya da zararlı olabilecek materyallerin listesi ile güvenilirlik durumunu öğrenmek için bu web sitesine başvurulabilir.
