SAĞLIK BİLİMLERİ ENSTİTÜSÜ RADYOLOJİK BİLİMLER RAD 706 - MANYETİK REZONANS GÖRÜNTÜLEME Prof. Dr. Lütfi İNCESU
MR TRAKTOGRAFİ RAD 706 - MANYETİK REZONANS GÖRÜNTÜLEME Hafta-14
MR TRAKTOGRAFİ • Difüzyon Tensör Görüntüleme (DTG) ile elde edilen verilerin önemli bir özelliği dokulardaki difüzyonun hangi yönde daha fazla olduğunun anlaşılabilmesidir. • Böylece ölçüm yapılan alandaki beyaz cevher yolaklarının yönü hakkında bilgi alınabilir. • Beyaz cevher yolaklarına ait traktografi görüntüleri beyin görüntüleri üzerinde 3 boyutlu olarak gösterilebilir.
MR TRAKTOGRAFİ • Özellikle tümör cerrahisi öncesi tümörün yakınından geçen sinir hücreleri ve sinir yollarının anatomisin ortaya konması önem arz eder. • MR traktografide beyindeki sinir yollarının biri ile bağlantıları gösterilmiş olur. • Ayrıca kitle varlığında kitlenin ayrıcı tanısı içinde kullanılabilir.
MR TRAKTOGRAFİ • Fiber traktografi temel olarak iki yöntemle oluşturulabilir. • Bunlardan en çok kullanılan yöntem çizgi izlem algoritmasıdır. • Burada komşu voksellerdeki lokal tensör değişiklikleri izlenir. • Bu algoritma FACT (Fiber Assignment by Continuous Tracking) olarak bilinir ve klinik bulgular ile doğruluğu onaylanan ilk traktografi algoritmasıdır.
MR TRAKTOGRAFİ • Traktografi yöntemlerinden diğeri ise daha yeni olup daha az klinik uygulanma imkanı olmuştur. • Bu yöntemde spinler gerçek yolak boyunca dizilimlerini sağlayacak eksternal bir manyetik alan içine yerleştirilerek sahip oldukları bağlanma enerjisi (anizotropi miktarı) miktarına göre dizilmeleri sağlanır. • Bu yöntemle dallanmalar daha iyi gösterilebilir ve özgün bağlantı metriği haritaları yaratılarak yolakların sayısallaştırılması sağlanabilir.

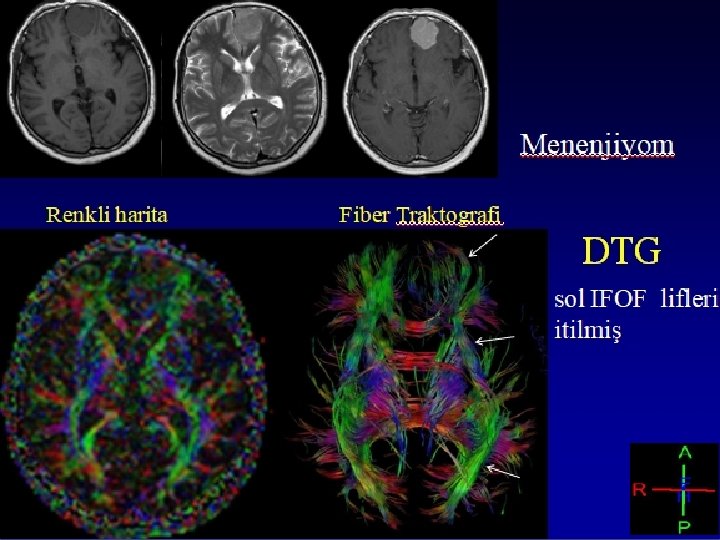

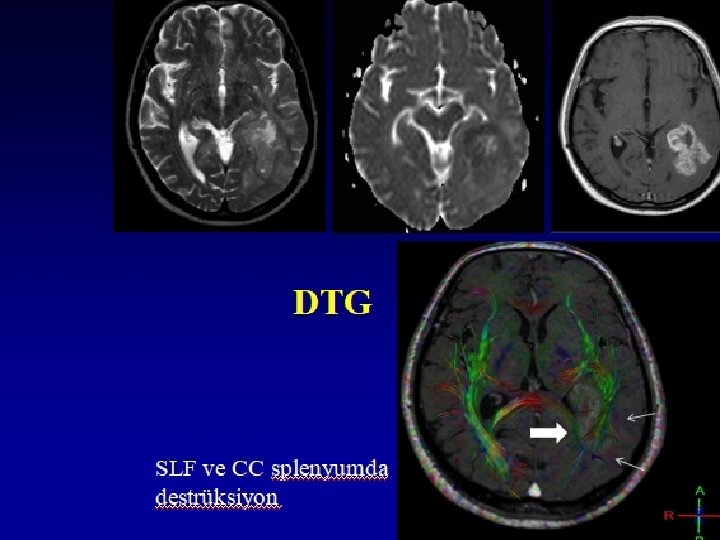

DİFFÜZYON TRAKTOGRAFİ (Beyaz cevher fiber traktlarının 3 D görüntüde gösterilmesi)
