Sairaalan varavoimajärjestelmät ja järjestelmien koekäytöt Hannu Tuomainen/PKSSK

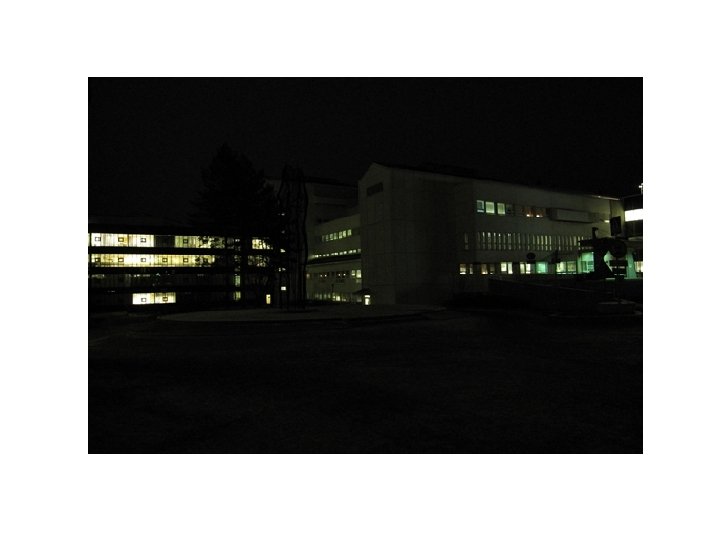

• 07. 12. 2009 PKSSK: ssa oli sähkökatkos, jonka ansiosta osa sairaalaa sai sähkönsä varavoimasta reilut 1½ tuntia • Suurempia ongelmia ei esiintynyt, mutta mm. yksi potilassiirtoihin tarkoitettu hissi oli poissa käytöstä noin ½ tunnin ajan, joka aiheutti tehoosaston erään potilaan hoitojärjestelyjä RTGosastolla. • Ajankohta oli sairaalan toiminnan kannalta hyvä-> alkoi, kun työt loppuvat (klo 15: 30) – Esim. leikkaussalissa ei ollut kuin yksi leikkaus menossa
Kuukausittaiset koekäytöt • varavoiman koeajo joka kuukausi. – PKSSK: ssa siten, että varavoimakoneet käynnistetään ja ne synkronoidaan valtakunnan verkon kanssa. Tämän jälkeen valtakunnan verkko kytkeytyy automaattisesti irti. • pystytään arvioimaan kuormat etukäteen • tilanne, kun sähköt häviät yllättäen kokonaan pois ja viiveen merkitystä yksiköissä, arviointi hankala. • ei vastaa todellista tilannetta • pyritään tuomaan esiin käynnin aikana esille tulevat viat, jolloin ne pystytään korjaamaan hallitummin • koeajolla myös laitteiston ylläpitoon liittyvä merkitys
Miten sähkökatkoharjoitus toteutetaan PKSSK • Valmiustoimikunta • Johtoryhmä • Ajankohdasta sopiminen ja tiedottaminen hyvissä ajoin • Tiedotus käyttäjille montaa eri reittiä • Asiakastiedotus ja julkisuus • Käyttäjäkoulutus ja valmistelu • Tekniikan ja käyttäjien työnjako • Palautetilaisuus
Milloin • Syksyllä ja aamulla, PKSSK: ssa ollut tiistai lokakuussa • Loppusyksyllä on riittävän pimeää aamulla, jotta nähdään mahdolliset valaistuspuutteet • Häiriöt sairaalatoiminnalle ovat aamulla riittävän pienet, mm. leikkaustoiminnassa on PKSSK: ssa tiistaiaamuisin viikkopalaveri • Alkuviikolla ja aamulla, jotta mahdolliset ongelmat saadaan helpommin hoidettua normaalina työaikana (varaosien saanti, aputyövoima yms. ) • Ei pakkaskautena (lämmitykseen kohdistuvat riskit) • Kerran vuodessa. Vian ilmettyä sovitaan erikseen rajoitetummalle alueelle uusinta mahdollisimman pian
Toimintaperiaate sähkökatkossa • Toimintaperiaate: – kun sähköverkon sähkö katkeaa, varavoimalaitteet käynnistyvät automaattisesti – n. 15 -20 sekunnin kuluttua varavoimaan liitetyt kuormat saavat jännitteensä varavoimalaitteista – kriittiset kuormat toimivat sähköttömän ajan akkujen varassa
Hyöty • Ongelmia, mikäli sähkökatkoksia ei ole: – varavoimalaitoksen mitoituksen riittävyyttä on hankala varmistaa ilman ”oikeaa” sähkökatkosta – onko oikeat kohteet liitetty varavoimaan; asia vaikea todeta ilman koestusta – kytkentälaitteet saattavat jumittua, jos niitä ei voida koestaa
Miten • Sähköverkko katkaistaan muuntamon pääkatkaisijalla • Varautumistoimenpiteet sähköverkon palauttamiseksi muuntajittain • Katkaisu eri varavoimakonealueilla porrastetusti • Varavoimakoneiden käynnistymisen ja katkaisijoiden toiminnan tarkkailu • Etukäteen sovitut huolto- ja tarkastustoimet
Häiriöt toiminnalle • Yksiköiden toiminta oman harkinnan mukaan mm. leikkaukset, vastaanottoajat • Raskaat rtg- yms. lääkintäkuormat • Jäähdytys, iv, vedenjakelu • Tukitoiminnat (huuhteluhuoneet, toimistotyöt) • Ravintokeskuksen toiminta • Toiminta luentotiloissa • Sivurakennukset mm. pysäköinti • Tietoverkkoyhteydet • Hissit
Kysymyksiä?
