Sac Metal Kalp Tasarm Prof Dr Kerim etinkaya

Sac Metal Kalıp Tasarımı Prof. Dr. Kerim Çetinkaya DOĞRULTMA KALIBI UĞUR IŞIKVEREN 2009010423018 TASARIM VE KONST. ÖĞR. (2. Ö. )

FİRMA AYGÜNSAN DEMİR ÇELİK VE TİCARET LTD. ŞTİ. 1992 yılında sıcak haddelenmiş ve soğuk çekme olarak üretime başlayan firma Karabük ili ve Safranbolu ilçesinde bulunan iki fabrikada hizmet vermektedir. Tesis demir çelik ürünlerinden uluslar arası standartlara uygun olarak istenen kalite ve ebatlarda simetrik olarak ( lama, kare, dairesel, altı köşe, köşebent ) asimetrik olarak (özel kesitli profiller ) sıcak haddelenmiş ve soğuk çekilmiş olarak yurt içi ve yurt dışı pazarda ürünlerini sunmaktadır.

DOĞRULTMA KALIBI ve ASANSÖR KLAVUZ RAYI HATTI

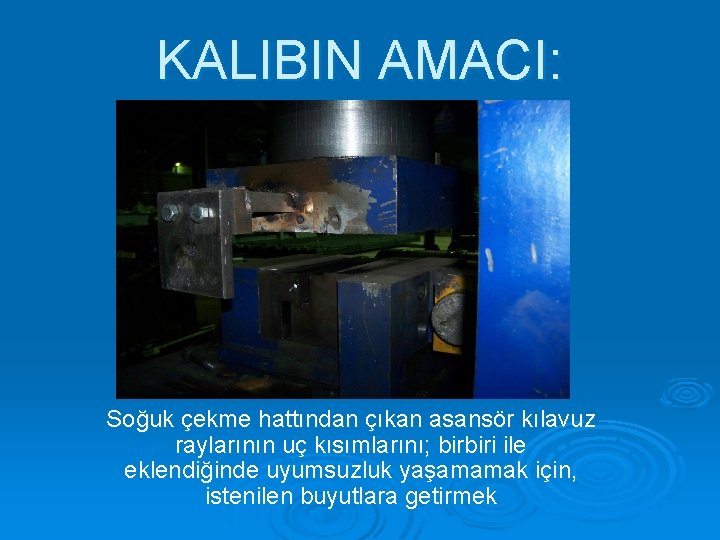

KALIBIN AMACI: Soğuk çekme hattından çıkan asansör kılavuz raylarının uç kısımlarını; birbiri ile eklendiğinde uyumsuzluk yaşamamak için, istenilen buyutlara getirmek

İstenilen Ray Profil Ölçüleri Haddeden çıkan rayın ölçülerinde farklılıklar oluşur. Bunu istenen forma getirebilmek için malzemenin esneme miktarı da göz ününde tutularak kalıp üretilir.

Kalıp Ölçüleri

KALIBIN ÇALIŞMASI 600 tonluk hidrolik presin tablasında özel bir mengene sabitlenmiştir. Matris iki parçadan oluşmaktadır. Parçaların Biri sabit diğeri hareketli çeneye bağlıdır. Ray mamül ilk konumda açık olan matrisin arasına girer ve dayamaya kadar ilerler. Sonra hareketli çene ve buna bağlı olan matris yarımı rayı arada sıkıştırır. Son olarak hidrolik pistona bağlı olan zımba parçaya baskı uygulayarak isenilen formu sağlamış olur.

Ray bağlantı elemanı Sonuç olarak Asansör kılavuz rayı düzgün şekilde kalıptan cıkıp delme ve temizleme işemleri yapılarak bağlantı parçaları ile birlikte pazara sunulur.
