Sabirnica računala

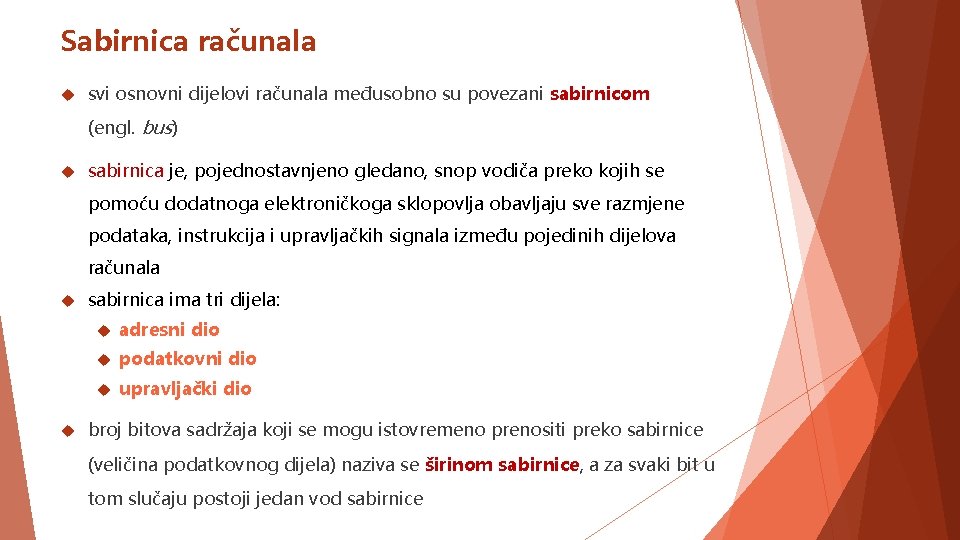

Sabirnica računala svi osnovni dijelovi računala međusobno su povezani sabirnicom (engl. bus) sabirnica je, pojednostavnjeno gledano, snop vodiča preko kojih se pomoću dodatnoga elektroničkoga sklopovlja obavljaju sve razmjene podataka, instrukcija i upravljačkih signala između pojedinih dijelova računala sabirnica ima tri dijela: adresni dio podatkovni dio upravljački dio broj bitova sadržaja koji se mogu istovremeno prenositi preko sabirnice (veličina podatkovnog dijela) naziva se širinom sabirnice, a za svaki bit u tom slučaju postoji jedan vod sabirnice
Sabirnica računala širina podatkovnog, ali najčešće i adresnog dijela sabirnice određena je brojem bitova registara procesora jasno je da se preko sabirnice ne može uspostaviti više istodobnih veza, već se mogu obavljati samo pojedinačni prijenosi sabirnica se stoga koristi za naizmjenični prijenos podataka između dijelova računala zato kažemo da sabirnica radi s podjelom vremena (engl. time sharing) vrijeme na sabirnici može se podijeliti na sabirničke periode ili sabirničke cikluse za vrijeme čijeg se trajanja uspostavlja veza između dva odabrana dijela računala koji su povezani na sabirnicu i prenose se određeni podatci
Sabirnica računala uz središnju (glavnu) sabirnicu postoje i još neke specijalizirane sabirnice prilagođene pristupnim sklopovima pojedinih uređaja tako se u nekim računalima susreću sabirnice: PCI-Express – na nju se mogu spojiti različiti sklopovi: grafičke kartice, zvučne kartice, mrežne kartice i sl. SATA – za spajanje vanjskih uređaja za pohranu podataka (tvrdog diska, SSD-a, CD-a, DVD-a, Blu-Ray diska) PCI – na nju se mogu spojiti različiti uređaji kao i na PCI-Express sabirnicu, no danas ta sabirnoca izlazi iz upotrebe

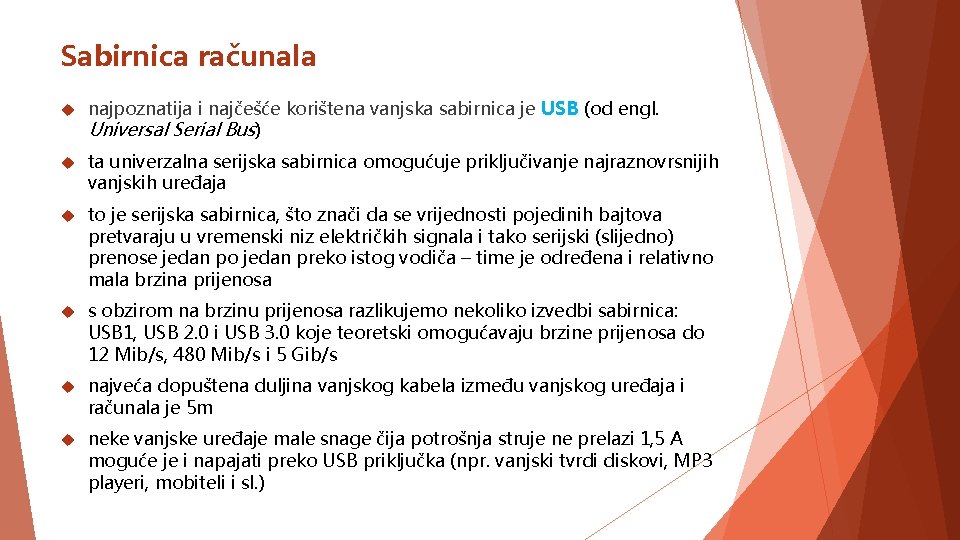

Sabirnica računala najpoznatija i najčešće korištena vanjska sabirnica je USB (od engl. Universal Serial Bus) ta univerzalna serijska sabirnica omogućuje priključivanje najraznovrsnijih vanjskih uređaja to je serijska sabirnica, što znači da se vrijednosti pojedinih bajtova pretvaraju u vremenski niz električkih signala i tako serijski (slijedno) prenose jedan po jedan preko istog vodiča – time je određena i relativno mala brzina prijenosa s obzirom na brzinu prijenosa razlikujemo nekoliko izvedbi sabirnica: USB 1, USB 2. 0 i USB 3. 0 koje teoretski omogućavaju brzine prijenosa do 12 Mib/s, 480 Mib/s i 5 Gib/s najveća dopuštena duljina vanjskog kabela između vanjskog uređaja i računala je 5 m neke vanjske uređaje male snage čija potrošnja struje ne prelazi 1, 5 A moguće je i napajati preko USB priključka (npr. vanjski tvrdi diskovi, MP 3 playeri, mobiteli i sl. )
