S38 310 Diplomityseminaari 3 12 2002 Etkytettvyyden toteuttaminen

S-38. 310 Diplomityöseminaari 3. 12. 2002 Etäkäytettävyyden toteuttaminen ammattikäyttöön tarkoitetuissa radioverkoissa Annukka Ahonen

Ohjelma • • Työn tausta Nokian TETRA-järjestelmä Etäkäytettävyys Verkonhallinta Etähallintaa tukevat järjestelmät Etäkäytettävyyden toteutettavuus Toteutuksen kannattavuus Johtopäätökset

Työn tausta • • Valvojana professori Jormakka Ohjaajana DI Tiina Saaristo Toimeksiantajana Nokian PMR-yksikkö Etäkäytettävyyden toteuttaminen on tarpeen, sillä näin • voidaan keskittää verkon hallinta ja säästää verkon ylläpitokustannuksissa • pystytään tarjoamaan asiakkaille parempia palveluita

Nokian TETRA-järjestelmä (1) • • ETSI: n TETRA-standardiin perustuva, ammattikäyttöön tarkoitettu digitaalinen radiopuhelinjärjestelmä Etuja julkisiin matkaviestinverkkoihin nähden ovat ryhmäpuhelupalvelu, puhelunmuodostuksen nopeus ja tehokas ilmarajapinnan käyttö Tyypillisiä käyttäjäryhmiä TETRA-verkkojen tarjoamille palveluille ovat pelastus-, turvallisuus- ja puolustusorganisaatiot Peruselementit DXT-keskus, tukiasema (TBS), päivystysjärjestelmä (DWS), CDD-palvelin, TETRApakettiverkon ydin (TPC), rajapintapalvelin (TCS) ja verkonhallintajärjestelmä (NMS)

Nokian TETRA-järjestelmä (2)

Etäkäytettävyys (1) • tarkoitus toteuttaa luomalla verkonhallintajärjestelmän ja muiden verkkoelementtien välille etäyhteys, jonka välityksellä voidaan täysin hallita ja ylläpitää verkkoa • etäyhteyden välityksellä toteutettavat verkon hallintatoimet • vianhallinta • tapahtuma- ja suorituskykytietojen keräys • turvallisuuden hallinta • asennustietojen keräys • ohjelmistojen asentaminen verkkoelementteihin

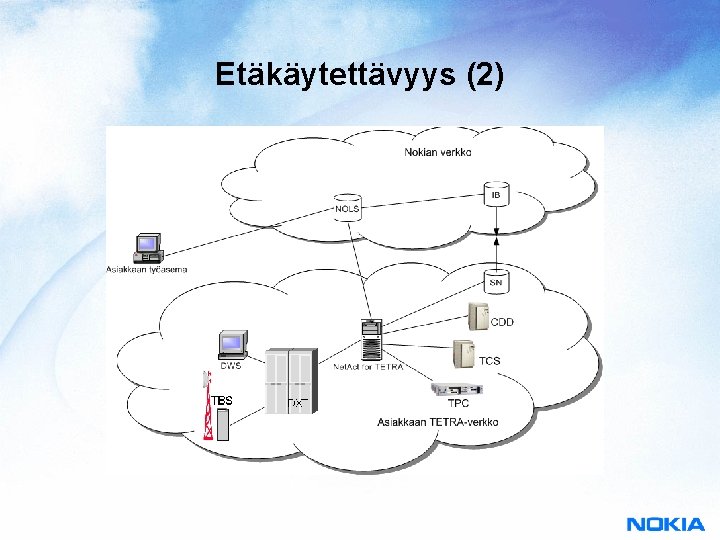

Etäkäytettävyys (2)

Verkonhallinta • • • Koko etäkäytettävyyden toteuttaminen perustuu verkonhallintaan Nokian TETRA-verkonhallintajärjestelmänä Nokia Net. Act for TETRA • perustuu Nokian GSM- ja 3 G-verkkojen hallintaan käytettävään Nokia Net. Act: iin • hyödyntää hallintaosa-agentti -mallia • tukee useita hallintarajapintoja: NE 3 S, NWI 3, Q 3, MML, TCP/IP… Hallintaratkaisun osana suunniteltu käytettäväksi kolmannen osapuolen hallintajärjestelmä Tivolia

Etähallintaa tukevat järjestelmät (1) • Nokia Online Services -verkkopalvelukanava on asiakkaan rajapinta Nokian etäpalveluihin • tuotetiedot • keskustelu • ylläpito • tilauspalvelut • tuki • yhteistyö

Etähallintaa tukevat järjestelmät (2) • Asennustiedon hallintajärjestelmä • säilyttää ja hallitsee tietoa verkon rakenteesta, verkkoelementeistä sekä verkossa käytettävistä ohjelmistoista (mm. versio- ja sijaintitietoja) • asennustietoa tarvitaan verkossa ilmenevien vikojen ratkaisemiseen ja ohjelmistopäivitysten sekä lisätoimitusten tekemiseen asiakkaan verkkoelementteihin • keskitetty ja automatisoitu järjestelmä luo edellytykset sille, että verkon hallitsijalla on käytettävissään päivitettyä ja helposti saatavilla olevaa tietoa

Etäkäytettävyyden toteutettavuus (1) • Tällä hetkellä etäyhteyden välillä toteutettavista verkon hallintatoimista on toteutettu ainoastaan hälytysten kerääminen verkkoelementeistä • Tukiasemalla ja päivystysjärjestelmällä ei ole suoraa rajapintaa Net. Act for TETRA: an vaan niitä hallitaan keskuksen välityksellä • Täyden etäkäytettävyyden toteuttaminen Net. Act for TETRA: n avulla on paljon työtä vaativa ratkaisu, jossa eri verkkoelementeille joudutaan käyttämään eri hallintatekniikoita ja –protokollia

Etäkäytettävyyden toteutettavuus (2) • DXT-keskus • • • MML-rajapinta / Telnet, FTP TETRA-tukiasema • • • Q 3 -rajapinta / CMIP ja FTAM LAPD E 1 -rajapinta / LAPD IP-yhteys mahdollinen, Telnet CDD-palvelin ja rajapintapalvelin • • MMI-rajapinta / Telnet Päivystysjärjestelmä • • NE 3 S-rajapinta / SNMP Telnet ja FTP TETRA-pakettiverkon ytimen GGSN-laite • • • NE 3 S-rajapinta / SNMP Voyager-selainrajapinta oma ohjelmistojenhallintasovellus

Etäkäytettävyyden toteutettavuus (3) • Vaihtoehtoisena ratkaisuna tutkittiin etäkäytettävyyden toteuttamista joko osittain tai kokonaan kolmannen osapuolen hallintajärjestelmä Tivolin avulla • Tivoli –verkonhallintaratkaisu • hyödyntää standardoituja rajapintoja ja CORBA- arkkitehtuuria keskusosan ja agenttien välisessä liikenteessä • kaikkiin verkkoelementteihin (keskus, tukiasema, GGSN) ei voida asentaa Tivoli-agenttia, joten niitä hallittaisiin wwwsillan avulla • sisältää yleisiä komponentteja, joita voidaan hyödyntää laajempien verkonhallintaratkaisuiden toteuttamisessa

Etäkäytettävyyden toteutettavuus (4) • Täyden etäkäytettävyyden toteuttaminen Nokia Net. Act for TETRA: lla vaatisi • muutoksia ja uusia toiminnallisuuksia verkonhallinta-agentteihin (tietojen keräys, raportointi) • tukiaseman etäkäytettävyyden toteuttamista turvallisen IP-pohjaisen ratkaisun avulla • ohjelmistotoimitusten toteuttaminen käytännössä • Tivolin käyttäminen etähallinnan toteuttamisessa vaatisi • Tivoli-agenttien ja www-sillan toteuttamista TETRA-verkon elementtejä varten • Tivolin hallintaosan sovittamista Nokia Net. Act for TETRA – järjestelmään • verkon hallintarakenteen muuttamista

Toteuttamisen kannattavuus • Hyödyt • tehokas hallintaprosessi, verkko poissa toiminnasta mahdollisimman vähän aikaa • käyttökustannusten pieneneminen • kilpailuetu Nokialle ja asiakkaalle • Haitat • toteuttamiskustannukset • Muuta huomioitavaa • soveltuvuus Nokian erillisverkkoasiakkaille

Johtopäätökset • • Etähallinnan toteuttaminen kannattavaa • Hallinnan toteuttaminen Tivolilla olisi yhtenäinen ratkaisu, jonka sopivuutta erillisverkkoihin ei kuitenkaan tunneta • • Tivolin soveltuvuutta erillisverkon hallintaan tulee vielä tutkia Hallinnan toteuttaminen Net. Act for TETRA: n avulla olisi toimivaksi tiedetty, mutta kallis vaihtoehto Mikäli Tivolin käyttöön päädytään, tulee Net. Act for TETRAjärjestelmällekin tarjota tuki
