S. Ramírez de la Piscina Millán U. D. Física II Departamento de Física Aplicada a las Ingenierías Aeronáutica y Naval

ÍNDICE OBJETIVOS RESISTORES DE PELÍCULA DE CARBÓN POLÍMETRO MEDIDA DE D. D. P. EN C. C. MEDIDA DE D. D. P. EN C. A. MEDIDA DE RESISTENCIAS MEDIDA DE INTENSIDAD TABLERO DE CONEXIONES EJEMPLO DE CONEXIONES REALIZACIÓN DE LA PRÁCTICA S. Ramírez de la Piscina Millán U. D. Física II Departamento de Física Aplicada a las Ingenierías Aeronáutica y Naval

OBJETIVOS IDENTIFICACIÓN DE RESISTORES MONTAJE EXPERIMENTAL DE CIRCUITOS MEDIDA DE MAGNITUDES ELÉCTRICAS S. Ramírez de la Piscina Millán U. D. Física II Departamento de Física Aplicada a las Ingenierías Aeronáutica y Naval

RESISTORES DE PELÍCULA DE CARBÓN A B D A B C D T CIFRAS A, B, C (si existe) FACTOR D T TOLERANCIA T 0 NEGRO 1 NEGRO ± 1% MARRÓN 10 MARRÓN ± 2% ROJO 2 ROJO 100 ROJO ± 5% ORO 3 NARANJA 1 K NARANJA ± 10% PLATA 4 AMARILLO 10 K AMARILLO ± 20% BLANCO 5 VERDE 100 K VERDE 6 AZUL 1 M AZUL 7 VIOLETA 8 GRIS 0’ 1 ORO 9 BLANCO 0’ 01 PLATA S. Ramírez de la Piscina Millán U. D. Física II Departamento de Física Aplicada a las Ingenierías Aeronáutica y Naval

RESISTORES DE PELÍCULA DE CARBÓN EJEMPLO ROJO VERDE 25 K S. Ramírez de la Piscina Millán U. D. Física II Departamento de Física Aplicada a las Ingenierías Aeronáutica y Naval NARANJA ± 5% ORO

POLÍMETRO PANTALLA DIGITAL ESCALAS CONMUTADOR PUNTOS DE CONEXIÓN S. Ramírez de la Piscina Millán U. D. Física II Departamento de Física Aplicada a las Ingenierías Aeronáutica y Naval

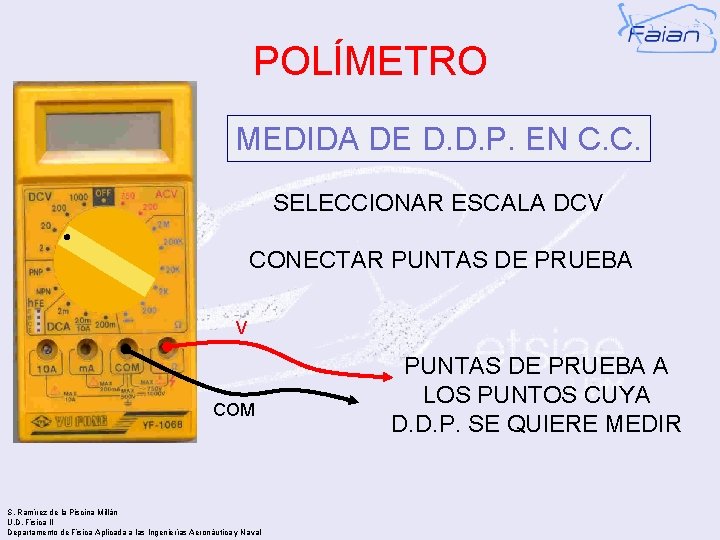

POLÍMETRO MEDIDA DE D. D. P. EN C. C. SELECCIONAR ESCALA DCV CONECTAR PUNTAS DE PRUEBA V COM S. Ramírez de la Piscina Millán U. D. Física II Departamento de Física Aplicada a las Ingenierías Aeronáutica y Naval PUNTAS DE PRUEBA A LOS PUNTOS CUYA D. D. P. SE QUIERE MEDIR

POLÍMETRO MEDIDA DE D. D. P. EN C. A. SELECCIONAR ESCALA ACV CONECTAR PUNTAS DE PRUEBA V COM S. Ramírez de la Piscina Millán U. D. Física II Departamento de Física Aplicada a las Ingenierías Aeronáutica y Naval PUNTAS DE PRUEBA A LOS PUNTOS CUYA D. D. P. SE QUIERE MEDIR

POLÍMETRO MEDIDA DE RESISTENCIAS SELECCIONAR ESCALA CONECTAR PUNTAS DE PRUEBA A LOS EXTREMOS DEL RESISTOR COM ¡ATENCIÓN! EL RESISTOR NO DEBE DE TENER D. D. P. APLICADA S. Ramírez de la Piscina Millán U. D. Física II Departamento de Física Aplicada a las Ingenierías Aeronáutica y Naval

POLÍMETRO MEDIDA DE INTENSIDAD CASO I > 200 m. A SELECCIONAR ESCALA CONECTAR PUNTAS DE PRUEBA COM 10 A S. Ramírez de la Piscina Millán U. D. Física II Departamento de Física Aplicada a las Ingenierías Aeronáutica y Naval

POLÍMETRO MEDIDA DE INTENSIDAD CASO I < 200 m. A SELECCIONAR ESCALA 200 m. A CONECTAR PUNTAS DE PRUEBA COM m. A S. Ramírez de la Piscina Millán U. D. Física II Departamento de Física Aplicada a las Ingenierías Aeronáutica y Naval

POLÍMETRO MEDIDA DE INTENSIDAD EN CUALQUIERA DE LOS CASOS: INTERRUMPIR EL CIRCUITO EN EL PUNTO DONDE SE DESEA MEDIR LA INTENSIDAD INSERTAR EN SERIE EL AMPERÍMETRO REALIZAR LA LECTURA S. Ramírez de la Piscina Millán U. D. Física II Departamento de Física Aplicada a las Ingenierías Aeronáutica y Naval

TABLERO DE CONEXIONES PUNTOS DE CONEXIÓN LOS PUNTOS DE CONEXIÓN UNIDOS POR LINEAS NEGRAS ESTAN ELÉCTRICAMENTE CONECTADOS S. Ramírez de la Piscina Millán U. D. Física II Departamento de Física Aplicada a las Ingenierías Aeronáutica y Naval

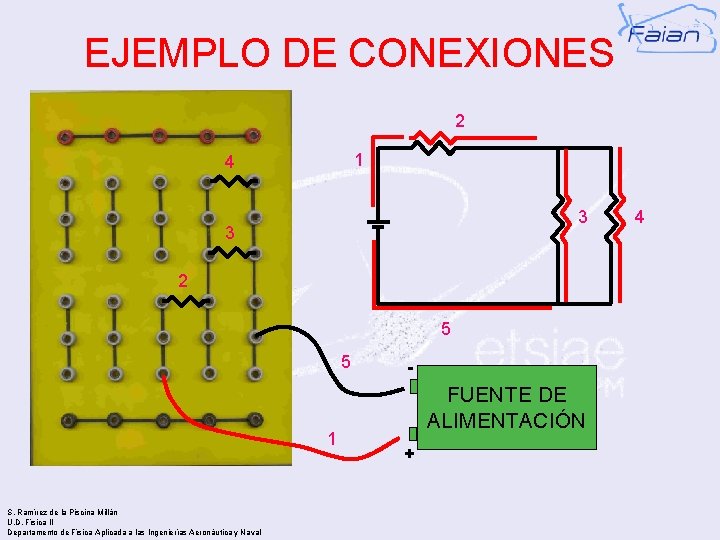

EJEMPLO DE CONEXIONES 2 1 4 3 3 2 5 5 1 S. Ramírez de la Piscina Millán U. D. Física II Departamento de Física Aplicada a las Ingenierías Aeronáutica y Naval - FUENTE DE ALIMENTACIÓN + 4

REALIZACIÓN DE LA PRÁCTICA S. Ramírez de la Piscina Millán U. D. Física II Departamento de Física Aplicada a las Ingenierías Aeronáutica y Naval

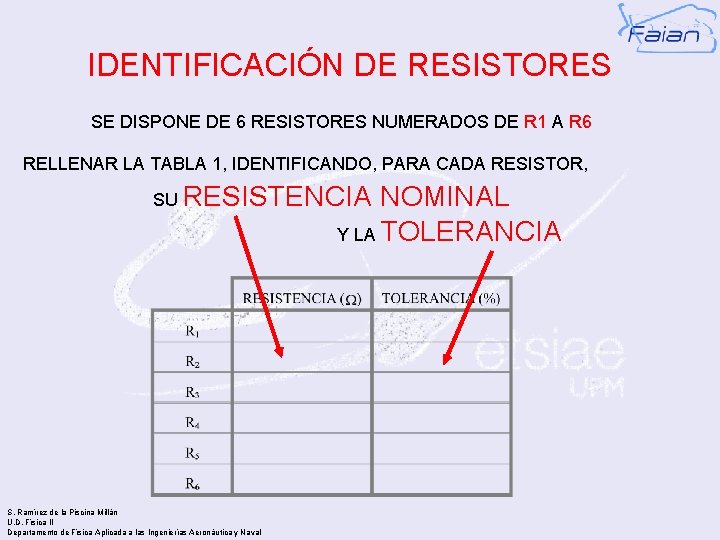

IDENTIFICACIÓN DE RESISTORES SE DISPONE DE 6 RESISTORES NUMERADOS DE R 1 A R 6 RELLENAR LA TABLA 1, IDENTIFICANDO, PARA CADA RESISTOR, SU RESISTENCIA NOMINAL Y LA TOLERANCIA S. Ramírez de la Piscina Millán U. D. Física II Departamento de Física Aplicada a las Ingenierías Aeronáutica y Naval

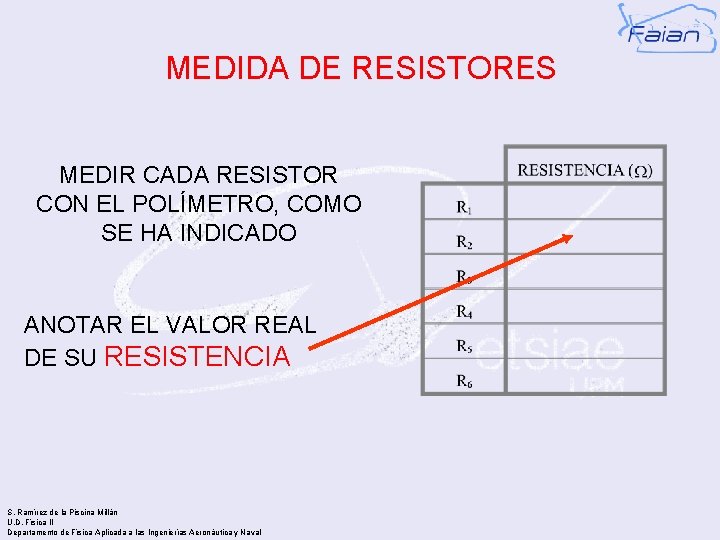

MEDIDA DE RESISTORES MEDIR CADA RESISTOR CON EL POLÍMETRO, COMO SE HA INDICADO ANOTAR EL VALOR REAL DE SU RESISTENCIA S. Ramírez de la Piscina Millán U. D. Física II Departamento de Física Aplicada a las Ingenierías Aeronáutica y Naval

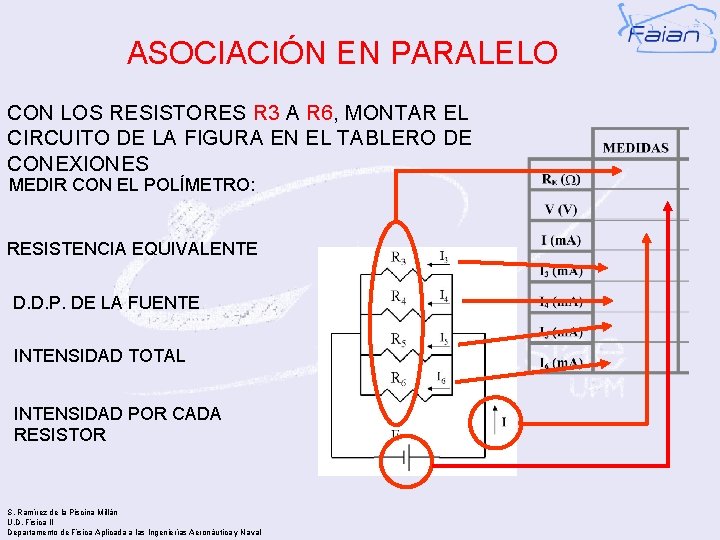

ASOCIACIÓN EN PARALELO CON LOS RESISTORES R 3 A R 6, MONTAR EL CIRCUITO DE LA FIGURA EN EL TABLERO DE CONEXIONES MEDIR CON EL POLÍMETRO: RESISTENCIA EQUIVALENTE D. D. P. DE LA FUENTE INTENSIDAD TOTAL INTENSIDAD POR CADA RESISTOR S. Ramírez de la Piscina Millán U. D. Física II Departamento de Física Aplicada a las Ingenierías Aeronáutica y Naval

ASOCIACIÓN EN PARALELO CON LOS VALORES NOMINALES DE LAS RESISTENCIAS Y CON V=5 V COMO DATO, CALCULAR: LA RESISTENCIA EQUIVALENTE Y LAS INTENSIDADES EXPRESAR TODO EN LAS MISMAS UNIDADES QUE SE HAN UTILIZADO EN LA COLUMNA DE MEDIDAS S. Ramírez de la Piscina Millán U. D. Física II Departamento de Física Aplicada a las Ingenierías Aeronáutica y Naval

ASOCIACIÓN EN SERIE CON LOS RESISTORES R 1 A R 4, MONTAR EL CIRCUITO DE LA FIGURA EN EL TABLERO DE CONEXIONES MEDIR CON EL POLÍMETRO: RESISTENCIA EQUIVALENTE D. D. P. DE LA FUENTE INTENSIDAD TOTAL D. D. P. EN CADA RESISTOR I S. Ramírez de la Piscina Millán U. D. Física II Departamento de Física Aplicada a las Ingenierías Aeronáutica y Naval

ASOCIACIÓN EN SERIE CON LOS VALORES NOMINALES DE LAS RESISTENCIAS Y CON V=5 V COMO DATO, CALCULAR: LA RESISTENCIA EQUIVALENTE, LA INTENSIDAD Y LAS D. D. P. EXPRESAR TODO EN LAS MISMAS UNIDADES QUE SE HAN UTILIZADO EN LA COLUMNA DE MEDIDAS S. Ramírez de la Piscina Millán U. D. Física II Departamento de Física Aplicada a las Ingenierías Aeronáutica y Naval
