S. p. A Regione Liguria Progetto interregionale PRISMAS Sorveglianza e monitoraggio quali-quantitativo delle acque sotterranee Il sottoprogetto Liguria, particolarità, impostazione e risultati Anna Morgavi Servizi Tecnologici e Ambientali Azienda Mediterranea Gas e Acqua S. p. A. Tel. 010 - 5586813 e-mail: anna. morgavi@amgaspa. it Progetto Interregionale PRISMAS Perugia, 9 Novembre 2000

S. p. A Regione Liguria Sito applicativo Acquifero del Bisagno • versante tirrenico dell’Appennino Ligure • superficie 93 km 2 • regime torrentizio • portate di piena oltre 1000 m 3/s • depositi alluvionali in contatto idraulico con il corso d’acqua • corso terminale in ambito urbano Progetto Interregionale PRISMAS Perugia, 9 Novembre 2000

Regione Liguria S. p. A Particolarità del caso di studio Falda ubicata in zona fortemente antropizzata e con presenza di pozzi utilizzati per l’approvvigionamento idropotabile Monitoraggio in continuo Progetto Interregionale PRISMAS Perugia, 9 Novembre 2000

Regione Liguria S. p. A Attività svolte • raccolta documentale • delimitazione della falda alluvionale e ricostruzione delle isobate del substrato roccioso a partire da documentazione pregressa • censimento dei pozzi e delle sorgenti ricadenti nel bacino e determinazione di una rete di controllo • esecuzione del monitoraggio quali-quantitativo per il periodo di un anno contestuale all’acquisizione di dati pluviometrici • analisi ed elaborazione dei dati raccolti e realizzazione della cartografia tematica mediante l’uso di strumenti GIS. Progetto Interregionale PRISMAS Perugia, 9 Novembre 2000

S. p. A Regione Liguria Raccolta documentale • “Indagine sulla potenzialità della falda di subalveo del torrente Bisagno, per un corretto sfruttamento idropotabile” AMGA e Hydro Co. (1986) • “Le alluvioni del torrente Bisagno” Sebastiani 1990 • “Stratigrafie dei bacini idrografici liguri” OPCI 1996 • “Ricerche in materia di protezione civile relative ai bacini idrografici; bacino del torrente Bisagno” Servizio Difesa del Suolo - Regione Liguria • “Evaluation des risques d’inondation dans la vallée du torrent Bisagno; étude des causes et proposition de solution” Perasso 1996 • “Atlante cartografico geologico del Comune di Genova” Comune di Genova e AMGA 1997 Progetto Interregionale PRISMAS Perugia, 9 Novembre 2000

Regione Liguria Delimitazione della falda alluvionale e ricostruzione delle isobate del substrato roccioso S. p. A Sez. 10 Progetto Interregionale PRISMAS Perugia, 9 Novembre 2000

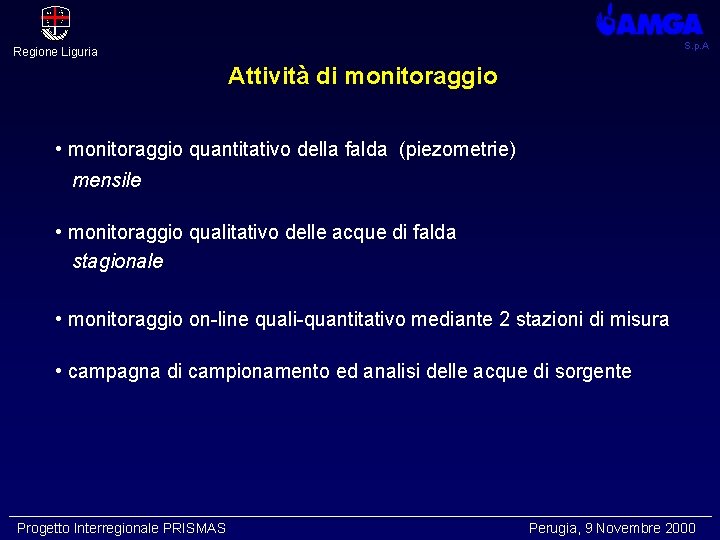

S. p. A Regione Liguria Attività di monitoraggio • monitoraggio quantitativo della falda (piezometrie) mensile • monitoraggio qualitativo delle acque di falda stagionale • monitoraggio on-line quali-quantitativo mediante 2 stazioni di misura • campagna di campionamento ed analisi delle acque di sorgente Progetto Interregionale PRISMAS Perugia, 9 Novembre 2000

S. p. A Regione Liguria Definizione della rete di monitoraggio Criteri per la selezione dei pozzi e piezometri · garantire una buona copertura spaziale della falda · autorizzazione da parte dei proprietari ad effettuare misurazioni e campionamento delle acque · facilità di accesso · buono stato delle strutture di captazione (incamiciamento integro delle pareti del pozzo, facilità di scoperchiamento e chiusura) · profondità nota al fine di dedurre il tipo di acquifero incontrato (falda freatica o falda artesiana). Progetto Interregionale PRISMAS Perugia, 9 Novembre 2000

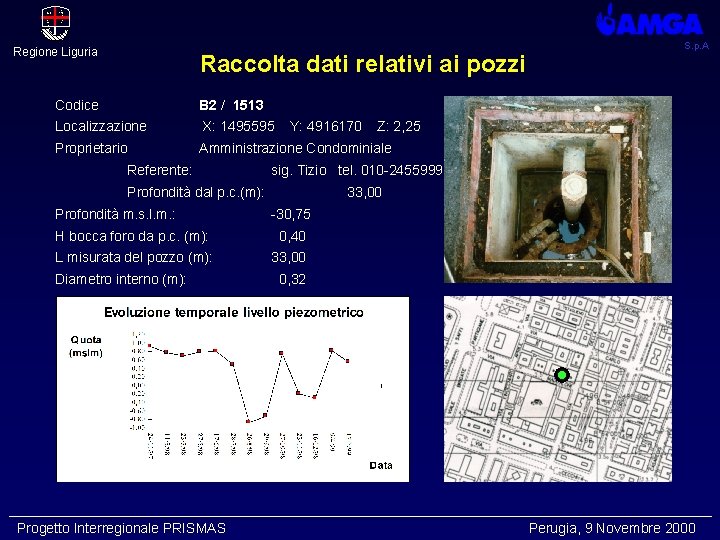

Regione Liguria Raccolta dati relativi ai pozzi Codice B 2 / 1513 Localizzazione X: 1495595 Proprietario Amministrazione Condominiale Referente: Y: 4916170 33, 00 -30, 75 H bocca foro da p. c. (m): 0, 40 L misurata del pozzo (m): 33, 00 Diametro interno (m): Progetto Interregionale PRISMAS Z: 2, 25 sig. Tizio tel. 010 -2455999 Profondità dal p. c. (m): Profondità m. s. l. m. : S. p. A 0, 32 Perugia, 9 Novembre 2000

S. p. A Regione Liguria Monitoraggio della falda Campagne di monitoraggio: 26 pozzi e 4 piezometri Monitoraggio in continuo: Due stazioni installate presso pozzi utilizzati a scopo idropotabile piezometro pozzo monitorato in continuo Progetto Interregionale PRISMAS Perugia, 9 Novembre 2000

S. p. A Regione Liguria Monitoraggio della falda Protocollo di analisi campagne di monitoraggio stagionali: Temperatura, Condicibilità, p. H Calcio, Magnesio, Sodio, Potassio Bicarbonati, Cloruri, Solfati, Nitrati Ammoniaca, Nitriti, TOC Composti organoalogenati volatili Alluminio, Ferro, Cromo, Manganese, Nichel, Rame, Zinco, Bario, Boro Coliformi totali, Coliformi fecali Benzene, Toluene, Xilene Parametri monitorati in continuo: livello, temperatura, p. H, redox, conducibilità Progetto Interregionale PRISMAS Perugia, 9 Novembre 2000

Regione Liguria S. p. A Monitoraggio in continuo Stazioni di misura: ·Gavette ·piazza Paolo da Novi ·piazza Giusti, ·via Trebisonda qualità dell’acqua di falda dati meteorologici livello qualità dell'acqua di falda (periodo estivo) qualità dell’acqua di falda 2 stazioni meteo in località montane del bacino (Moranego e S. Alberto) Parametri qualitativi: - temperatura - p. H - potenziale Redox - conducibilità Progetto Interregionale PRISMAS Perugia, 9 Novembre 2000

Regione Liguria Monitoraggio in continuo S. p. A Monitor (visualizza i valori correnti dei parametri) Tastiera (consente d’inviare vari comandi) Pannello di controllo (indica lo stato di funzionamento dei componenti) Report (stampa di sintesi dei valori misurati) Analizzator i Progetto Interregionale PRISMAS Perugia, 9 Novembre 2000

Regione Liguria S. p. A Monitoraggio in continuo Monitor Visualizza i seguenti parametri: temperatura p. H redox conducibilità livello Tastiera Permette di dare i comandi per lo scarico dei dati, cambiamento di ora, calibrazione, ecc Pannello di controllo E’ composto da spie di controllo, porte per collegare un pc, floppy driver e pulsanti di reset Pannello report e allarmi Stampa una sintesi oraria dei dati acquisiti in continuo e report di funzionamento segnala inoltre lo stato della stazione (in funzione o in allarme) Progetto Interregionale PRISMAS Perugia, 9 Novembre 2000

S. p. A Regione Liguria Archiviazione dati I dati raccolti vengono archiviati nel database regionale SINA I dati, georiferiti, sono stati elaborati mediante l’uso di strumenti GIS per produrre rappresentazioni cartografiche Entità create: • sorgente • pozzo Progetto Interregionale PRISMAS codice nome coord x coord y mslink mapid Bis_005 pomà 1530500 4548080 121 37 codice data camp. p. H temperatura durezza …. …. . Bis_005 30/10/97 Perugia, 9 Novembre 2000

S. p. A Regione Liguria Elaborazione dati quantitativi Confronto dei dati piezometrici e pluviometrici acquisiti durante un intero anno su un pozzo campione Progetto Interregionale PRISMAS Perugia, 9 Novembre 2000

Regione Liguria Elaborazione dati quantitativi - andamento delle piezometrie Piezometria di Dicembre 1998 Progetto Interregionale PRISMAS S. p. A Variazione della piezometria tra Novembre e Dicembre 1998 Perugia, 9 Novembre 2000

S. p. A Regione Liguria Elaborazione dati qualitativi I dati chimico-fisici associati sia alle sorgenti, sia ai pozzi sono stati elaborati mediante l’ausilio delle funzioni di analisi spaziale disponibli in ambiente GIS per realizzare carte tematiche Sono state elaborate le carte dell’andamento spaziale, all’interno del bacino, dei principali parametri analizzati Progetto Interregionale PRISMAS Perugia, 9 Novembre 2000

S. p. A Regione Liguria Elaborazione dati qualitativi Bicarbonati (mg/l) 15 Progetto Interregionale PRISMAS 85 175 255 335 415 495 575 Perugia, 9 Novembre 2000

S. p. A Regione Liguria Hanno collaborato all’esecuzione del progetto: Campagne di monitoraggio e stesura manuale: Luigi Perasso, Federico Pittaluga Studio geochimico e modellazione: Università di Genova - DIP. TE. RIS. Analisi chimiche: personale laboratorio AMGA Monitoraggio in continuo: Paolo Sammartino, Paolo Borsetti, Marco Dassereto Gestione database: Letizia Grattarola Elaborazione dati (alfanumerica e grafica): Gianni Casu, Laurence Puttaert, Tito Burlando Progetto Interregionale PRISMAS Perugia, 9 Novembre 2000
