S C M ATACAMA KOZAN GEOLOGY OF ATACAMA
- Slides: 19
S. C. M. ATACAMA KOZAN GEOLOGY OF ATACAMA KOZAN 07 -06 -2021 GERENCIA INGENIERIA - GEOLOGIA 1
GEOGRAPHICAL LOCATION Chile 共和国 第Ⅲ州 Copiapó 県 Tierra Amarilla 町 Punta del Cobre 南緯 27° 30′ 西経 70° 16′ Nittetsu 60%、 Inversiones Las Cruces 40% 07 -06 -2021 GERENCIA INGENIERIA - GEOLOGIA 2
PLAN VIEW REFUGIO OFICINAS GERENCIA 07 -06 -2021 GERENCIA INGENIERIA - GEOLOGIA 3
Geología regional área Distrito Punta El Cobre A´ A 07 -06 -2021 GERENCIA INGENIERIA - GEOLOGIA 4
Perfil geológico esquemático A´ A Principal unidad de explotación 07 -06 -2021 GERENCIA INGENIERIA - GEOLOGIA 5
Exploración 2011 Brecha Norte Manto Norte -Equipo : -Estación : Túneles 310 y 165 (1 Est. en Nivel 136) OS 2 OS 1 2 maquinas diamantinas (MGM Perforaciones) -Largo de Sondaje : 120 – 200 m c/u SLS 2 Brecha 310 SLS -Inclinación : -40゚ a -90゚ (en abanico) OS 3 SLS Sur 07 -06 -2021 - Malla de Sondajes : 30 a 35 m GERENCIA INGENIERIA - GEOLOGIA 6
VISTA GENERAL MINA ISOMETRIC VIEW 07 -06 -2021 GERENCIA INGENIERIA - GEOLOGIA 7
Interpretación de sección (Est. 340) 300 m Techo Envelope 200 m Techo Manto Techo Andesita la Piso Manto l Fa 100 m 07 -06 -2021 GERENCIA INGENIERIA - GEOLOGIA 8
Modelo de bloques 300 m 200 m 100 m 07 -06 -2021 GERENCIA INGENIERIA - GEOLOGIA 9
Granatita Lava Andesítica Superior Arenisca>Lutita, Tobaceas, Hornfels Brecha Hidrotermal, con: Escapolita, Ga, Act, Kf? , Cpy, Py, Mt, Hm Lutita>arenisca, Hornfels, Cordierita? Tobas, Hornfels>Lut ita-arenisca Manto – Skarn, Ga, Act, Cpy-Py, Mt-Hm Manto, Act (Ga), Skarn Cpy, Py, Mt Brecha Hidrotermal, con: Kf, Epi, Cpy, Py, Mt, Hm 07 -06 -2021 Alteración Kf-Si fuerte FORMACION PUNTA DEL COBRE Caliza>Arenisca, Alteración Silícea FORMACION ABUNDANCIA Modelo de alteración y mineralización Vetas Cpy-Py, (Pb-Zn? ? ) GERENCIA INGENIERIA - GEOLOGIA 10
AREA OS 2 07 -06 -2021 GERENCIA INGENIERIA - GEOLOGIA 11
AREA SLS-SOUTH 07 -06 -2021 GERENCIA INGENIERIA - GEOLOGIA 12
AREA BRECCIA North 07 -06 -2021 GERENCIA INGENIERIA - GEOLOGIA 13
Muestras de roca con alteración y mineralización Manto de textura fina-laminada (lutita), con cpy>py, mt>hm Manto de textura gruesa (conglomerado), con cpy>py, mt>hm 07 -06 -2021 GERENCIA INGENIERIA - GEOLOGIA 14

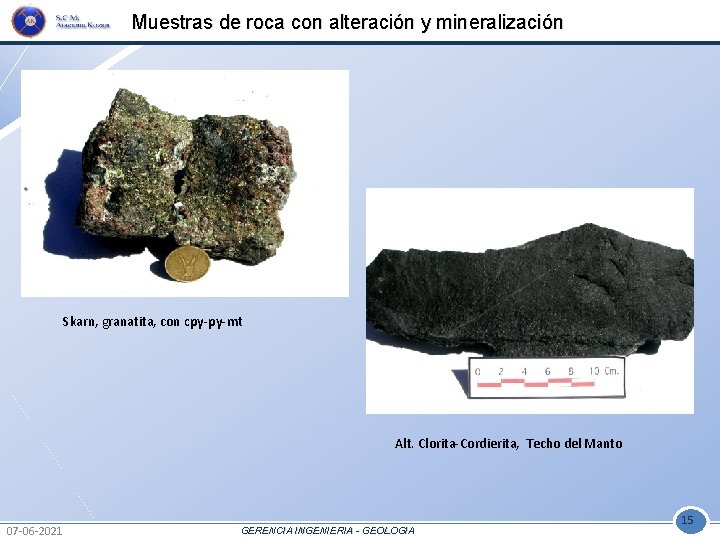

Muestras de roca con alteración y mineralización Skarn, granatita, con cpy-py-mt Alt. Clorita-Cordierita, Techo del Manto 07 -06 -2021 GERENCIA INGENIERIA - GEOLOGIA 15
Muestras de roca con alteración y mineralización Alt. Potásica>Epidota, Andesita? , piso del Manto 07 -06 -2021 GERENCIA INGENIERIA - GEOLOGIA 16
Muestras de roca con alteración y mineralización Tipico manto bandeado. Mineralización tipo brecha. 07 -06 -2021 GERENCIA INGENIERIA - GEOLOGIA 17
Muestras de roca con alteración y mineralización Muestra del techo del manto. Mineralización tipo brecha. 07 -06 -2021 GERENCIA INGENIERIA - GEOLOGIA 18
S. C. M. ATACAMA KOZAN 07 -06 -2021 GERENCIA INGENIERIA - GEOLOGIA 19
