Rysunek techniczny Rysunek techniczny jest podstawow form przekazywania

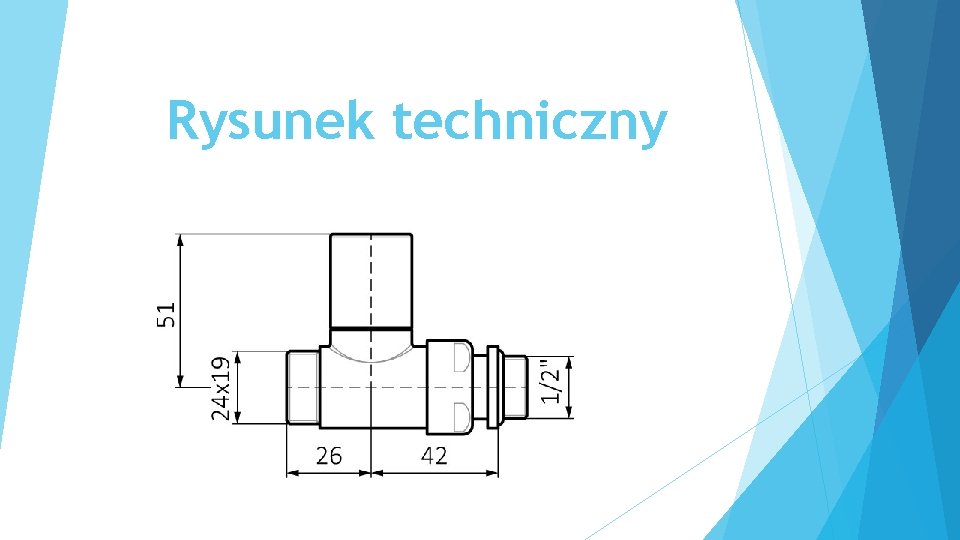

Rysunek techniczny

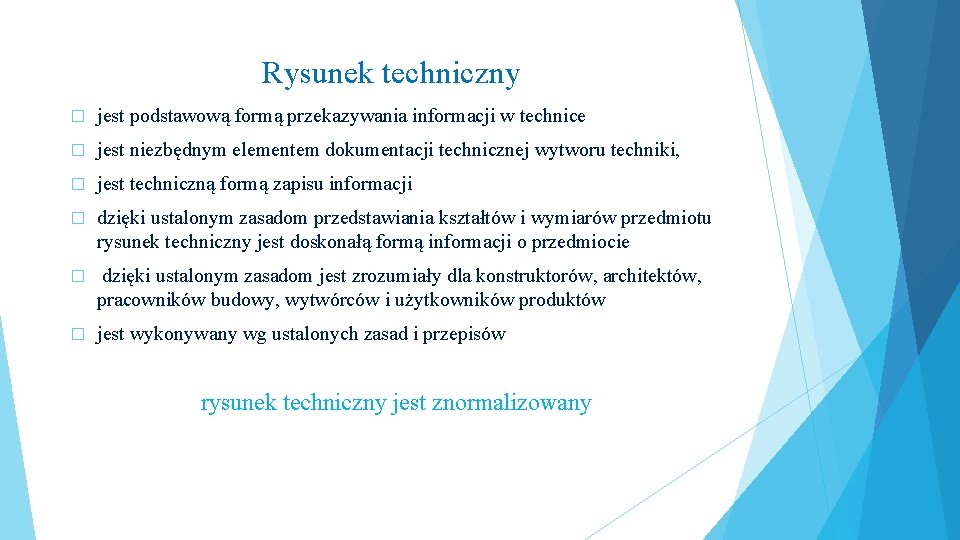

Rysunek techniczny � jest podstawową formą przekazywania informacji w technice � jest niezbędnym elementem dokumentacji technicznej wytworu techniki, � jest techniczną formą zapisu informacji � dzięki ustalonym zasadom przedstawiania kształtów i wymiarów przedmiotu rysunek techniczny jest doskonałą formą informacji o przedmiocie � dzięki ustalonym zasadom jest zrozumiały dla konstruktorów, architektów, pracowników budowy, wytwórców i użytkowników produktów � jest wykonywany wg ustalonych zasad i przepisów rysunek techniczny jest znormalizowany

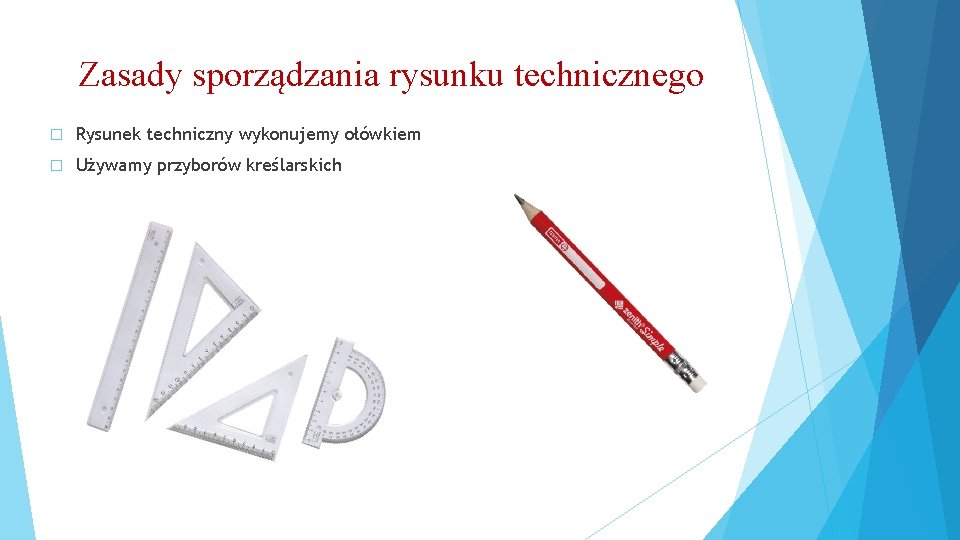

Zasady sporządzania rysunku technicznego � Rysunek techniczny wykonujemy ołówkiem � Używamy przyborów kreślarskich

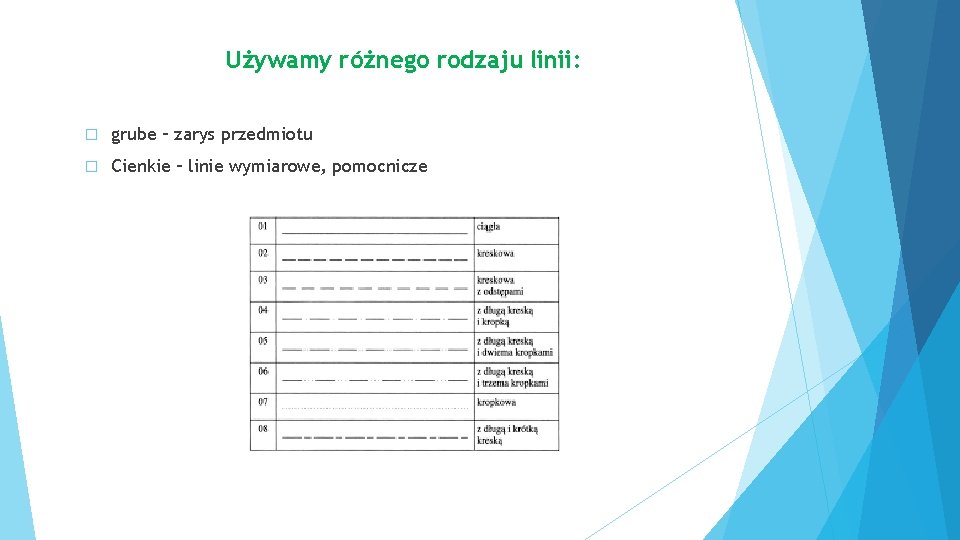

Używamy różnego rodzaju linii: � grube – zarys przedmiotu � Cienkie – linie wymiarowe, pomocnicze

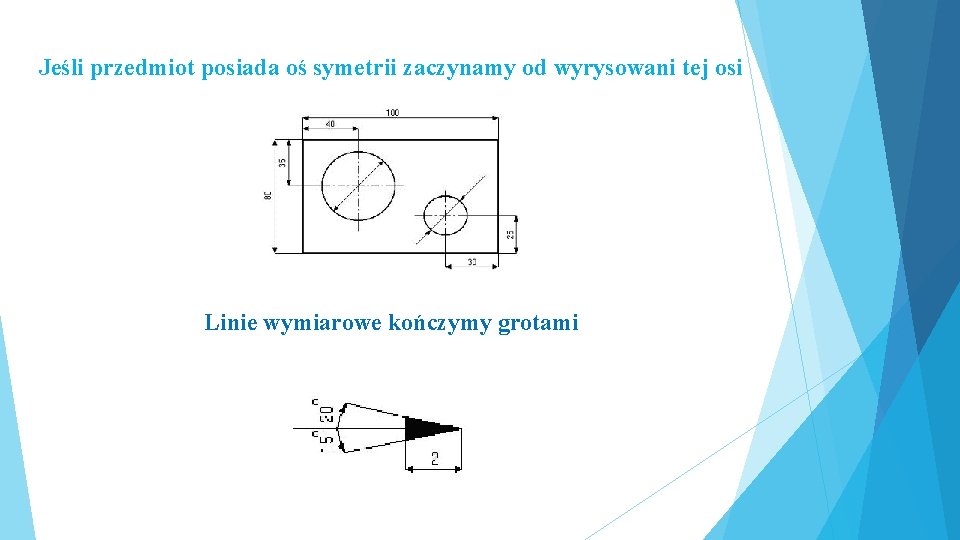

Jeśli przedmiot posiada oś symetrii zaczynamy od wyrysowani tej osi Linie wymiarowe kończymy grotami

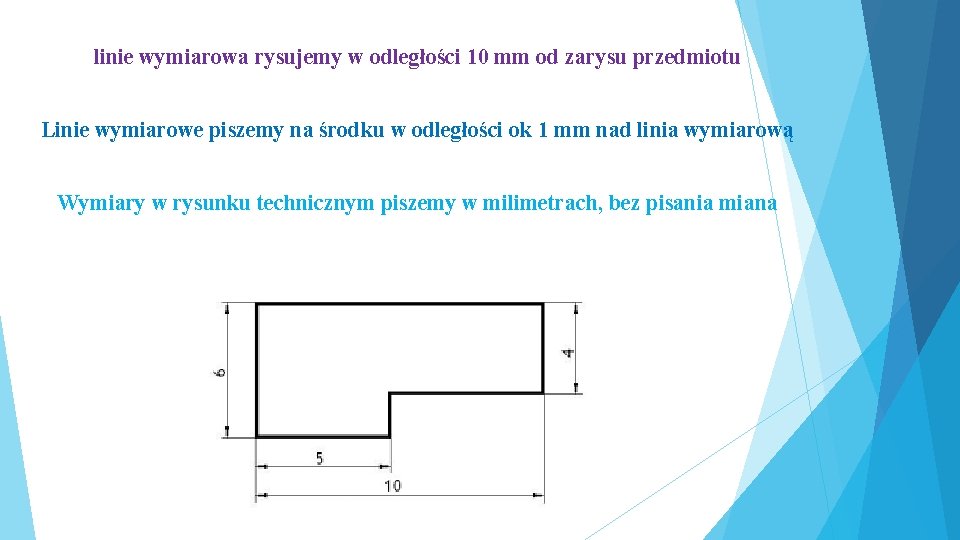

linie wymiarowa rysujemy w odległości 10 mm od zarysu przedmiotu Linie wymiarowe piszemy na środku w odległości ok 1 mm nad linia wymiarową Wymiary w rysunku technicznym piszemy w milimetrach, bez pisania miana

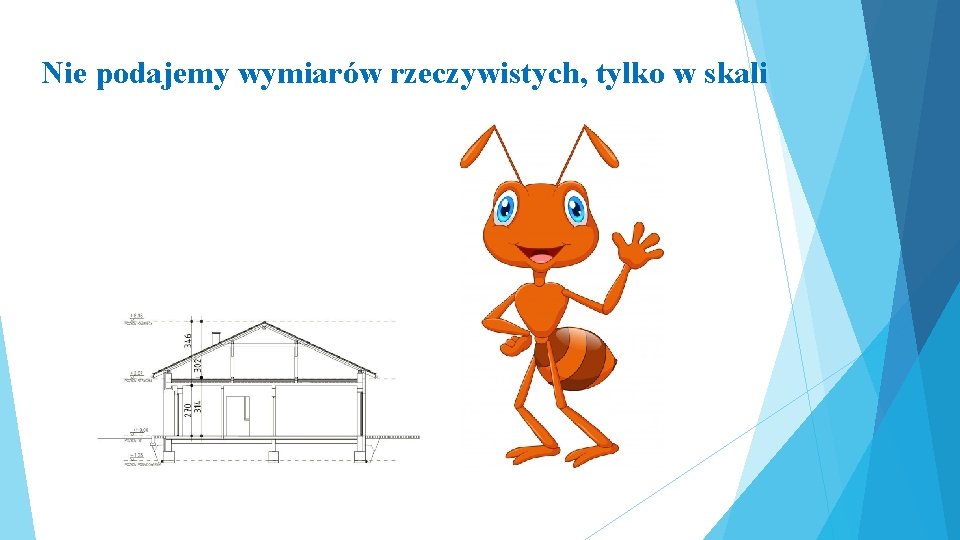

Nie podajemy wymiarów rzeczywistych, tylko w skali

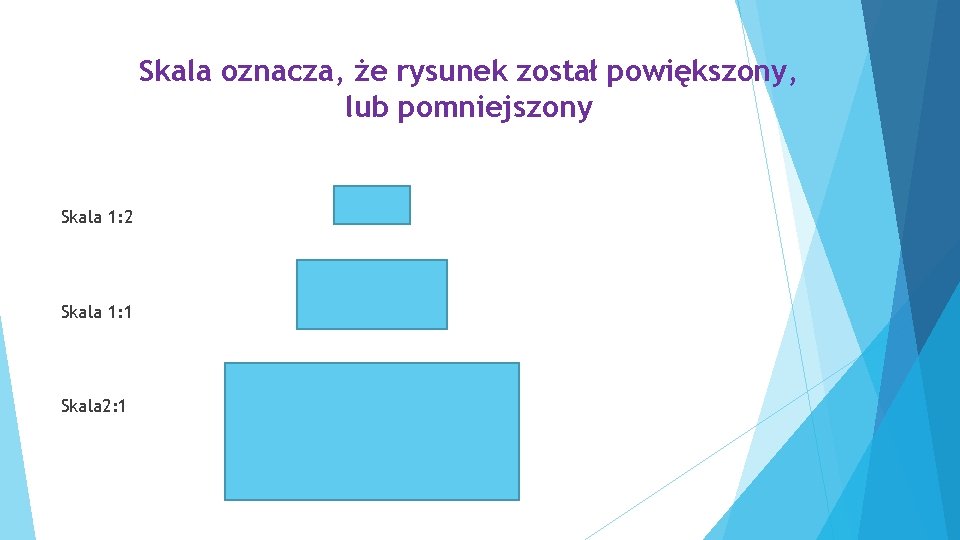

Skala oznacza, że rysunek został powiększony, lub pomniejszony Skala 1: 2 Skala 1: 1 Skala 2: 1

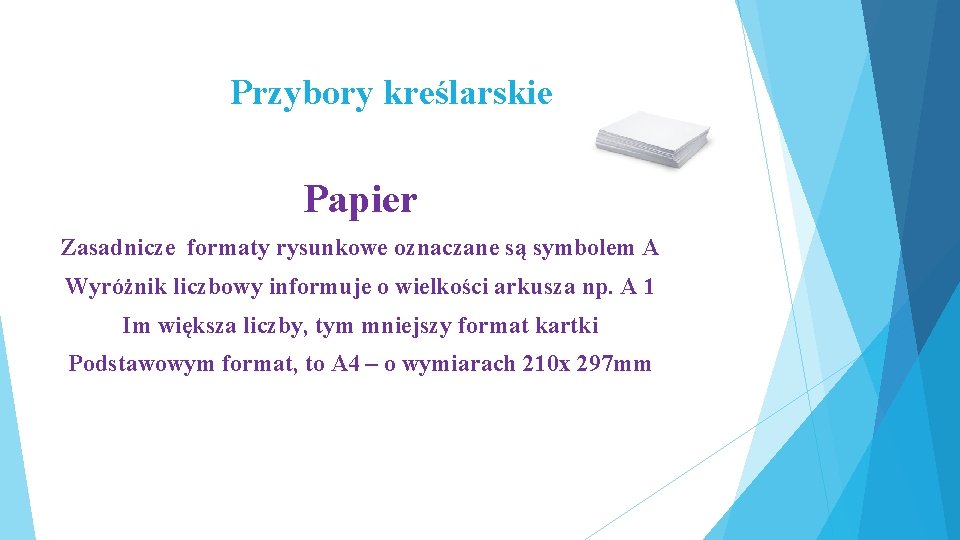

Przybory kreślarskie Papier Zasadnicze formaty rysunkowe oznaczane są symbolem A Wyróżnik liczbowy informuje o wielkości arkusza np. A 1 Im większa liczby, tym mniejszy format kartki Podstawowym format, to A 4 – o wymiarach 210 x 297 mm

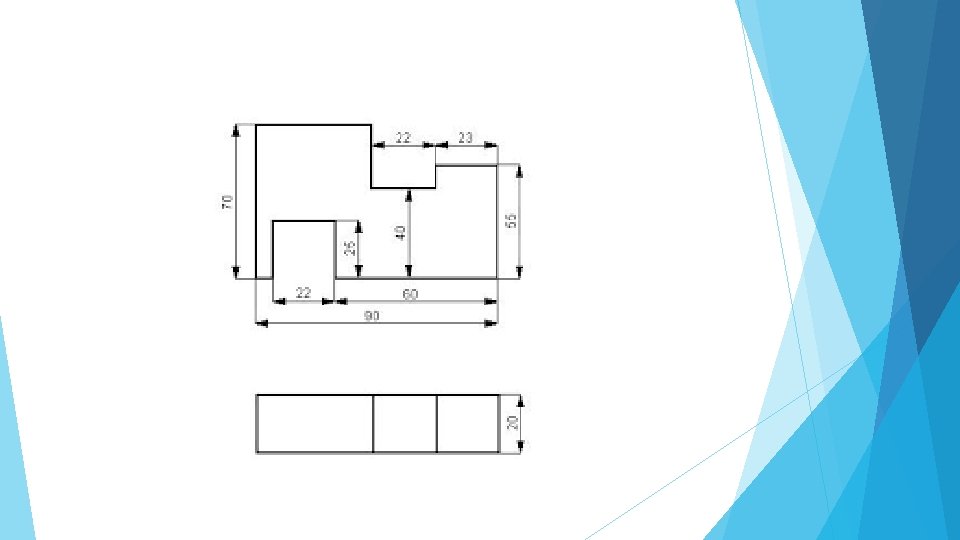

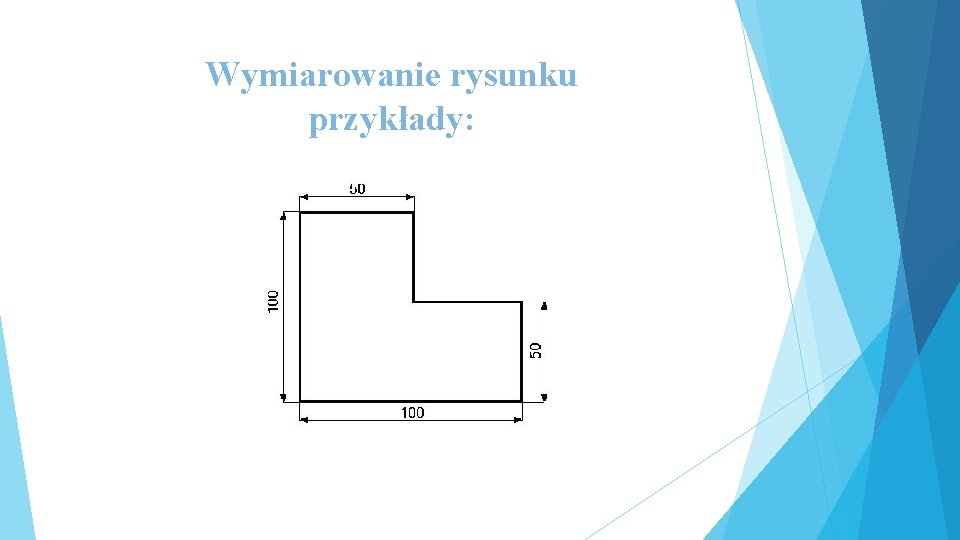

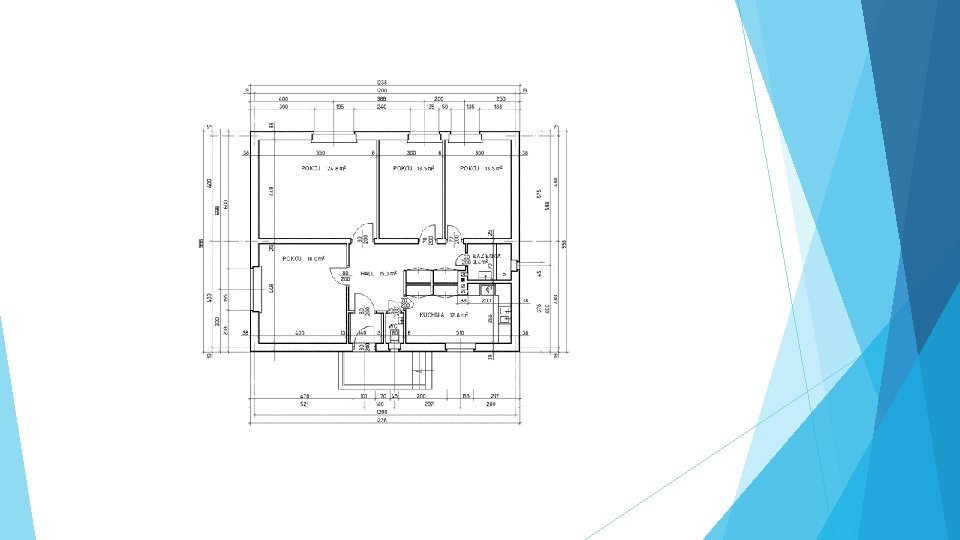

Wymiarowanie rysunku przykłady:
