RUTER I MREŽNI MOST

RUTER

Ruter ( eng. Router) je racunarski uređaj koji sluzi za međusobno povazivanje racunarskih mreza. On ima funkciju da za svaki paket podataka odredi putanju – rutu kojom treba da ide i da taj isti paket prosledi sledecem uređaju u nizu.

Ruter se postavlja kao podrazumevani izlaz sa mreze. Ruter se na mreznim dijagramima predstavlja krugom sa 4 strelice, od kojih 2 ulaze a 2 izlaze iz njega.

Ruteri su najčešce posebni uređaji, oni su u suštini računari ciji su softver i hardver specijalizovani za namenu da povezuju vise mreža. U malim lokalnim mrežama ( LAN ) ruter se obično postavlja da bude veza između same mreže i Interneta. Tako na primer ADSL ruter služi kao veza između kućne mreže i mreže Internet provajdera do koje ruter dolazi preko ADSL veze.

NACIN RADA Preciznija definicija rutera je računarski mrežni uređaj koji povezuje podmreže. Tih dve ili više podmreža ne moraju da odgovaraju fizickim prilključcima na ruteru, jer jedan priključak na ruteru moze imati vise logičkih adrasainterfejsa. Ruter na osnovu tabele rutiranja za svaki primljeni mrežni paket određuje na koji ga interfejs prosleđuje.

Osim statičkih upisanih rutera takođe mogu biti i da dinamički odredjuju izlaze na osnovu informacije koje dobiju od drugih rutera. Ruteri takodje mogu da u paketu koji prosledjuju promene podatke o pošiljaocu, tako da je stvaran pošiljaoac nevidljiv izvan svoje mreže. Taj postupak se naziva preslikavanje adrese ili skraceno NAT ( Name Address Translation).

TIPOVI RUTERA Softverski ruteri Na serverima opremljenim serverskim operativnim sistemima koji imaju bar dva mrežna prikljucka moguce je instalirati ruterski softver. Tada ce taj softver određivati kuda paketi sa tih ( pod)mreža idu dalje. Na primer na Windows 2000 moguce je pokrenuti Routing and Remote Access – ruter.

HARDVERSKI RUTERI Svaki od hardverskih rutera je u sustini kompijuter, jer u sebi poseduje odredjeni softver. Neki ruteri poseduju i prave operativne sisteme u sebi. RUTERI KOD INTERNET PROVAJDERA Ovi ruteri cine osnovu interneta. Namenjeni su za kontrolu saobracaja izmedju provajdera, ali u okviru same mreze provajdera ( kor ruteri ). Kor ruteri se nalaze na samim osnovama Internet back bone.

KORPORACIJSKI RUTERI Ovi ruteri se uglavnom nalaze po vecim firmama, i imaju više funkcija. • obezbeđuju povezanost sa drugim mrežama, odnosno Internetom • rade distribuciju saobraćaja radi pavnomernog opterecenja mreže • obezbeđuje rezervni izlaz sa mreže

KUCNI RUTERI ZA MALE KANCELARIJSKE MREZE Najčešće je njihova jedina funkcija da povazu kućnu/kancelarijsku mrežu sa Internetom preko provajdera. Oni vrlo često koriste i preslikavanje veza a ponekad je na njima instaliran –server. Neki mali ruteri u sebi imaju ugrađene i dodatne mrežne utičnice, tako da vrše ulogu mrežnog sviča. Ukoliko ruter omogućava i bežicno povezivanje na njega radi se o bežicnom ruteru- wirless ruter.

MREŽNI MOST

Bridge (srp. mrežni most) je mrežni uređaj koji omogućava da se mreža podeli na više segmenata a da se pri tome optimizuje komunikacija tako da se lokalna komunikacija na svakom segmentu zadržava na njemu pri čemu se ostali segmenti mreže ne opterećuju viškom komunikacije.

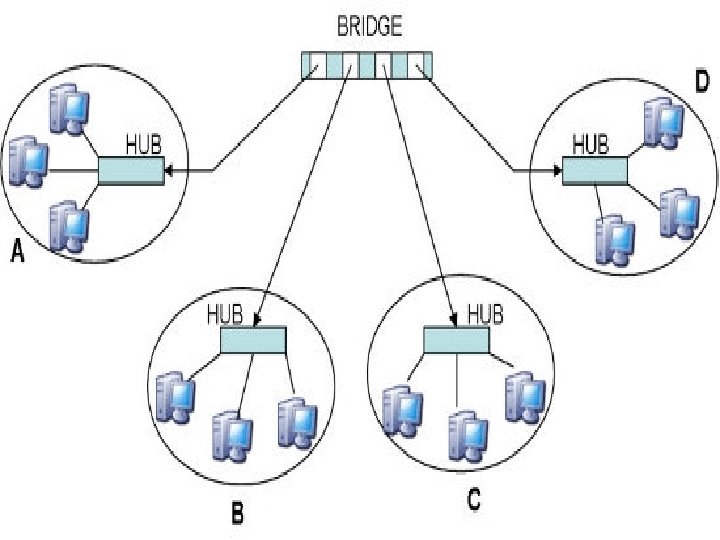

Ako zamislimo Bridge uređaj sa 4 porta onda smo praktično napravili 4 LAN segmenta od kojih svaki HUB ili Switch uređaj što je školski primer postavljanja mreže. Na slici je dat primer primene Bridge uređaja:

NAČIN RADA Kao što je dato na slici , imamo 4 segmenta mreže, tj. segment A, segment B, segment C i segment D. U svakom od tih segmenata se nalaze računari, na primer računar A 1, Računar A 2, . . . , računar C 1, računar C 3, itd. Pošto mrežni paket u Ethernet tehnologiji uvek sadži MAC adrese izvora i destinacije, a Bridge uređaj „čuje“ sav saobraćaj na svakom segmentu priključenom na njega, on na osnovu toga kreira (eng. Build) tabelu MAC adresa koje „čuje“. Posle određenog vremena (vrlo kratko) Bridge uređaj nauči koje MAC adrese pripadaju kom segmentu mreže.

Da je recimo umesto Bridge-a postavljen HUB ( aktivni mrežni uredjaj u kome je integrisanio više Repeater istovremeno) on bi te pakete prosledio svima jer kao što smo ranije rekli kada na neki od portova HUB uređaja nešto uđe on to prosleđuje na sve ostale portove. Samim tim postupkom Bridge uređaj lokalizuje komunikaciju i što je najvažnije ostale segmente mreže ne opterećuje nepotrebnim saobraćajem.

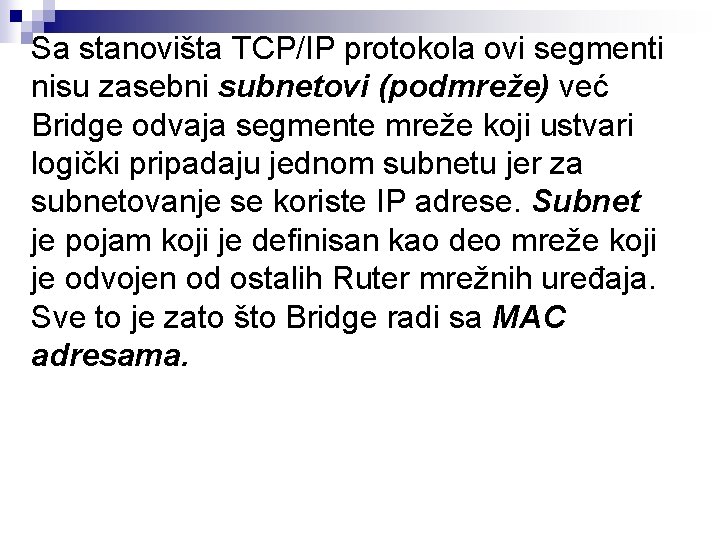

Sa stanovišta TCP/IP protokola ovi segmenti nisu zasebni subnetovi (podmreže) već Bridge odvaja segmente mreže koji ustvari logički pripadaju jednom subnetu jer za subnetovanje se koriste IP adrese. Subnet je pojam koji je definisan kao deo mreže koji je odvojen od ostalih Ruter mrežnih uređaja. Sve to je zato što Bridge radi sa MAC adresama.

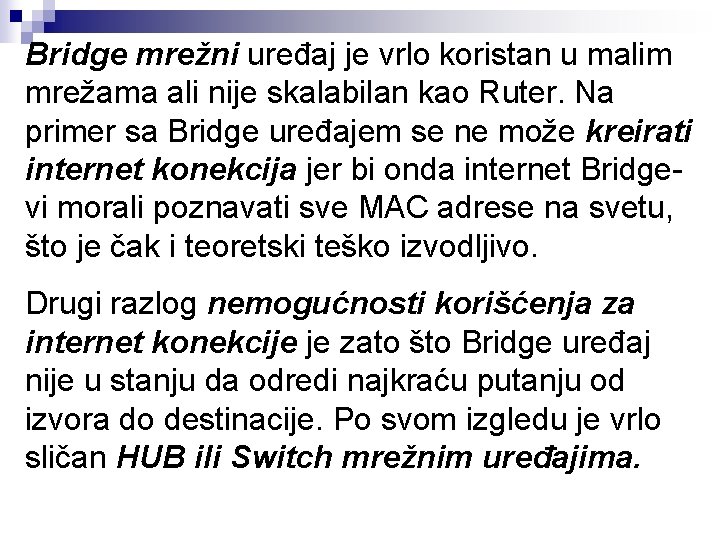

Bridge mrežni uređaj je vrlo koristan u malim mrežama ali nije skalabilan kao Ruter. Na primer sa Bridge uređajem se ne može kreirati internet konekcija jer bi onda internet Bridgevi morali poznavati sve MAC adrese na svetu, što je čak i teoretski teško izvodljivo. Drugi razlog nemogućnosti korišćenja za internet konekcije je zato što Bridge uređaj nije u stanju da odredi najkraću putanju od izvora do destinacije. Po svom izgledu je vrlo sličan HUB ili Switch mrežnim uređajima.
