Rutas de Desalojo Ceiba TsunamiReady Community 19 de
Rutas de Desalojo Ceiba Tsunami-Ready Community - 19 de enero de 2012 Edificio Anexo, Salón Irma Pedraza Casa Alcaldía “Santiago Iglesias Pantín, ” Ceiba, Puerto Rico José A. Martínez Cruzado, Ph. D
Agenda o Desarrollo del Mapa de Inundación o Condiciones para la Creación del Mapa de o o o o Inundación Identificación de la Zona de Desalojo Identificar Comunidades en la Zona de Desalojo Condiciones para la Selección de Rutas Criterios para la Selección de Rutas de Desalojo Seleccionar Puntos de Asamblea Tabla de Letreros
Desarrollo del Mapa de Inundación o Se utilizaron mapas topográficos de la década del 1960 con 90 metros de separación de punto a punto. o Se utilizó la batimetría también de la década del 60’ o Se utilizó el Programa TIME (modelo Japonés) o Se consideraron unos 500 escenarios de terremotos alrededor de todo Puerto Rico. Por lo tanto, este mapa se desarrolló para terremotos locales.
Limitaciones en la Creación del Mapa de Inundación por Tsunami o No considera entrada por cuerpos de agua o No considera tsunamis proveniente de grandes distancias (i. e. Venezuela) o No considera deslizamientos de tierra submarinos. o No considera tsunamis por erupciones volcánicas o No considera tsunamis por impactos de meteoritos.
Zona Inundable
Zona de Desalojo
Comunidades/Playas en la Zona de Desalojo 1) Punta Figuera 2) Puerto Medio Mundo 3) Roosevelt Roads Bahía de Puerca 2) Punta Cascajo 1)
Condiciones para la Selección de Rutas o Rutas sugeridas deben ser por carretera o caminos vecinales o Las rutas se han recorrido en vehículo de motor o Estimados de distancia se hacen a razón de 3. 60 mph bajo las siguientes condiciones n n n En zapatos de trabajo Bajo sol, y “Avanzando”
Criterios para la Selección de Rutas o Minimizar tiempo de salir de la zona de inundación o Minimizar tiempo de caminata a lo largo de la costa o Minimizar cruce de puentes o Caminar hacia lugares públicos accesibles a las agencias de emergencias (Lugares de Asamblea)
Pta. Figuera
1. Sugerencia: Llevar zona de desalojo hasta la PR -3.
EE, S S E S V P E -S Pta. Figuera
Punta Figuera Ruta de Desalojo o 0: 00/0. 00 Comienza al Fondo de la Villa o 8: 30/0. 51 Sales de la Zona de inundación o 8: 50/0. 53 Sales de la Villa y sigues derecho o 11: 00/0. 66 Llegas a la PR – 3 y doblas a mano derecha
Puerto Medio Mundo
1. No es ruta de desalojo. Modificar 2. ¡INTRANSITABLE! 3. Sugerencia: Llevar la línea de desalojo hasta las Calles Tarawa Dr. /Boxer Dr. /PR-3.

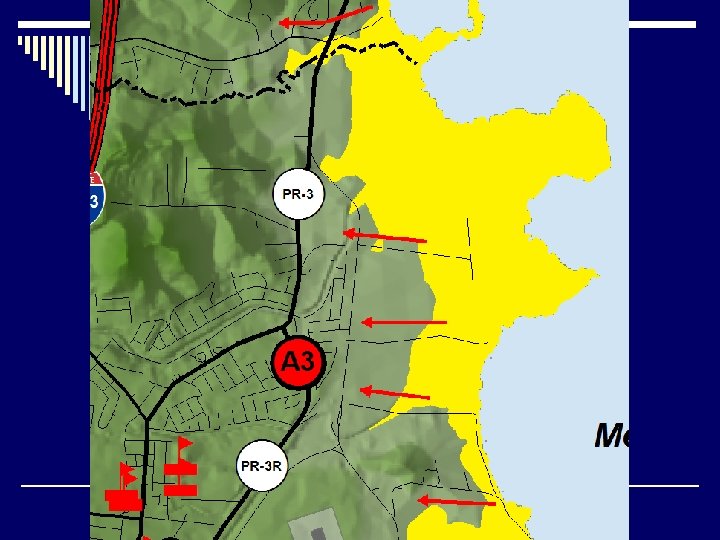

E S H V V P A 3 V E S P V P Puerto Medio Mundo
Puerto Medio Mundo Ruta de Desalojo o 0: 00/0. 00 Comienza en la parte más lejana de los doce gazebos o 6: 00/0. 36 Sales de la zona de inundación o 13: 10/0. 79 Llegas a la Calle 5. Doblas a la izquierda o 16: 00. 96 Atraviesas la Calle Boxer Dr. (sales de la zona de desalojo) o 18: 05/1. 085 Llegas a la calle PR – 3 R. Doblas a la izquierda o 20: 00/1. 20 Llegas al punto de Asamblea, A 3.

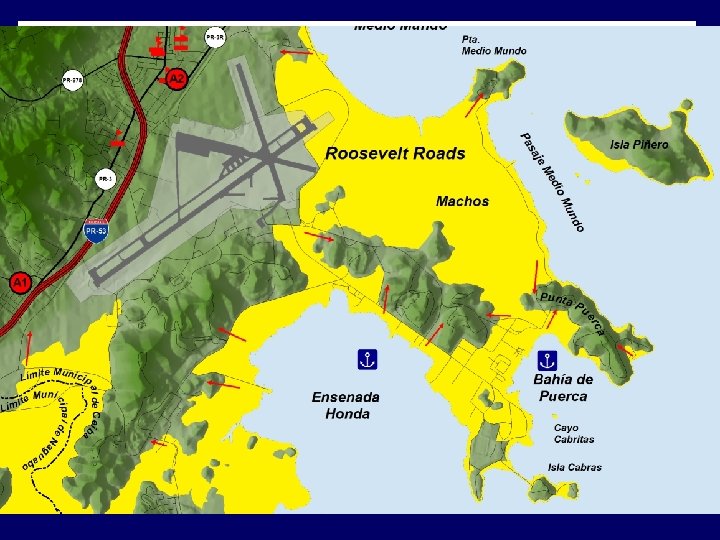

Roosevelt Roads: Bahía de Puerca
ES P H V P V Roosevelt Roads: Bahía de Puerca
Roosevelt Roads: Bahía de Puerca Ruta de Desalojo o 0: 00/0. 00 o 11: 50/0. 71 o 31: 40/1. 90 o 33: 40/2. 02 Comienza al fondo en la Isla de Cabras Sales de la calle semibloqueada. Doblas a mano derecha Sales de la zona de desalojo al doblar a la derecha.

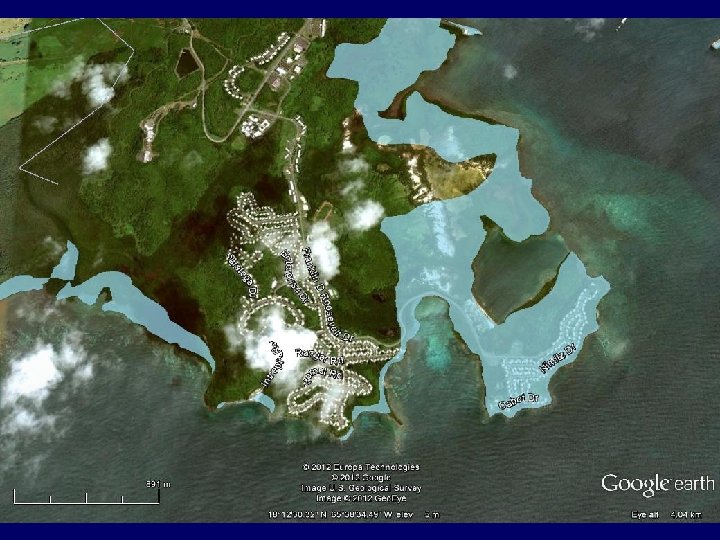

Mapa de Inundación indica que Pta. Cascajo se inunda. Aclarar.
E S V H ES P V V
Roosevelt Roads: Pta. Cascajo Ruta de Desalojo o 0: 00/0. 00 Comienza al final de Pta. Cascajo o 8: 20/0. 50¡Entras a la zona de desalojo! o 23: 40/1. 42 Sales de la zona de desalojo. Doblas a mano izquierda y subes por la zona residencial (hacia Pta. Algodones).

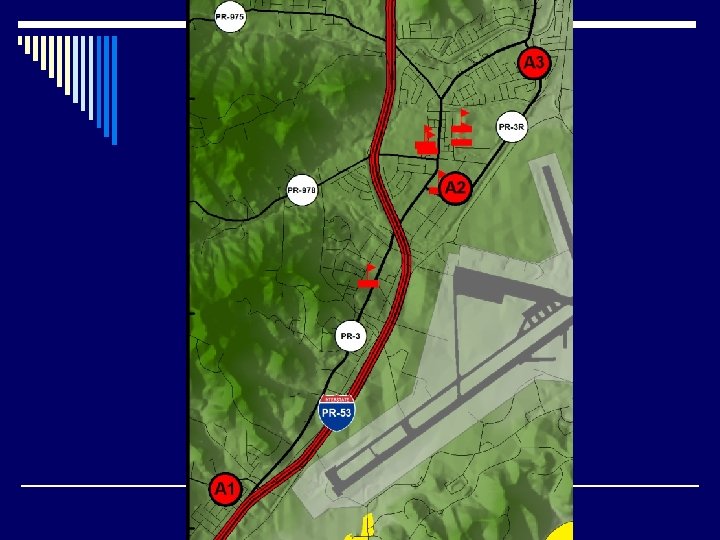

Puntos Preliminares de Asamblea o A 1 – Parque de Pelota de Quebrada Seca o A 2 – Parque de Pelota Nito Cortijo en el Complejo Deportivo o A 3 – Parque de Pelota de Villa del Pilar NOTA: Considerar eliminar A 2
Zona de Desalojo
A 1 – Parque de Pelota de Quebrada Seca
A 2 – Estadio Nito Cortijo
A 3 – Parque de Pelota de Villa del Pilar
Letreros de Tsunamis Intrucciones: Nomenclatura: o Tienen que estar o P = Peligro de Tsunami instalados para la ceremonia de reconocimiento de Tsunami-Ready o Tiene que haber sido localizados con GPS o Se sugiere tomarle una foto a cada letrero o R = Ruta de Desalojo o E = Entrando en Zona de Peligro o S = Saliendo de Zona de Peligro o A = Punto de Asamblea
Tabla de Letreros, Ceiba Zona P R E S A TOTAL Pta. Figuera 2 0 H - 2 V 4 4 0 12 Medio Mundo 3 1 H – 4 V 2 2 1 13 Bahia Puerca 2 1 H – 2 V 1 1 0 7 Pta. Cascajo 1 1 H – 3 V 2 2 1 10 TOTAL 8 3 H – 11 V 9 9 2 42
¿Preguntas?
