Runion AICVF 150218 La piscine en quelques chiffres
- Slides: 23
Réunion AICVF 15/02/18
La piscine en quelques chiffres… 4115 Piscines dont 6655 Bassins 2300 ont une partie de leur bassins couverts Soit + de 56% du parc… 800 000 m 2 de bassins couverts Le parc ne couvre que 75 % du besoin en France 1/3 de la population réside encore à plus de 15 minutes d’une piscine… Sources FFN
La piscine en quelques chiffres… 7 à 8 millions € Budget moyen d’une piscine 500 000 à 800 000 € Budget annuel moyen fonctionnement d’une piscine 10% 30% 60% Traitement d’eau : 30 % des besoins calorifiques (réchauffage eau de bassins y compris appoints d’eau + 2 remplissage annuels) Traitement d’air: Il représente 60% des besoins calorifiques - Chauffage du hall - déshumidification - réchauffage de l’air neuf pour renouvellement et déshumidification
La piscine. . Une histoire de sensation § Ce qui crée les sensations chez l’Homme : ü Le système de traitement d’air doit être L’aspect visuel et bien s’intégrer dans esthétique l’architecture de l’ensemble ü Pas d’odeur L’aspect olfactif agressive dans le hall du bassin L’aspect sensoriel ü Pas de courant d’air ü Température de confort ü d’air Bonne hygrométrie Le traitement intervient sur ces 3 aspects
Quelles orientations techniques ? § Les choix techniques doivent s’inscrire dans : Ø Une optimisation énergétique Ø Un confort des usagers et du personnel Ø Une pérennité du bâtiment § Les choix techniques doivent être fait en fonction : Ø De l’environnement du projet (rénovation, neuf, …) Ø De l’énergie disponible (électricité, gaz …)
Traitement d’air: des attentes multiples… LE CONFORT LA SECURITE DU B TI L’ENERGIE
Un objectif: Le confort pour tous… 21°C 100% 26°C 100% Humidité Relative Zone de Confort Commune 90% 29°C 80% Zone de Confort « Mouillé » 70% 27°C 60% Zone de Confort « Sec » 60% 50% 22. 5°C 40% 20 21 22 Source : Moniteur N° Spécial Équipements Sportifs 23 27. 5°C 40% 24 25 26 27 28 29 30°C Température Sèche
La pérennité du Bâti : LA CONDENSATION 220 Gr/M 2. H Évaporation 350 Gr/M 2. H Ambiance 28°C 65% Tr 22, 8°C 27/28°C 28/29°C
L’énergie: Le traitement d’air représente 60% de la facture énergétique…
Une approche globale… Régulation Aéraulique Système
La régulation pour un confort en toutes saisons Int. T°C Int. HR 30°C 75% 29°C 70% 28°C 65% 27°C 14 g/kg as -0°C 15 g/kg as 16 g/kg as +30°C +15°C 60% Ext. T°C Hiver Mi-saison Saison estivale
Aéraulique Inconfort + excès d’humidité CO 2 Air Chaud Sec 100% H 2 O CHLORAMINES
Solution optimale CO 2 CHLORAMINES H 2 O 1/3 2/3
Règles aérauliques - Enveloppe du bâtiment adapté aux contraintes de zone humide. - Respect du taux de brassage (4 à 5 vol/h) pour traiter toutes les zones du hall et éviter les « zones mortes » et la stratification - Soufflage en périphérie du hall le long des baies… - Reprise 2/3 partie basse, 1/3 partie haute.
Dimensionnement
Dimensionnement - Evaporation du plan d’eau calme - Evaporation du plan d’eau agité - Evaporation du baigneurs - Evaporation du public (si piscine olympique) - Evaporation des jeux aquatiques
Les solutions
Les différentes techniques de traitement d’air Ø Modulation d’air neuf Ø Système thermodynamique Electricité Gaz Hybride Récupération d’énergie
Déshumidificateur Simple flux multifonction Mode déshumidification Extraction Caisson extérieur réversible (en option) Soufflage Condenseur à eau sur bassin - Reprise + (en option) Air neuf par dépression
Déshumidificateur double flux modulation d’air neuf Air Neuf Soufflage Rejet Reprise Chaufferie

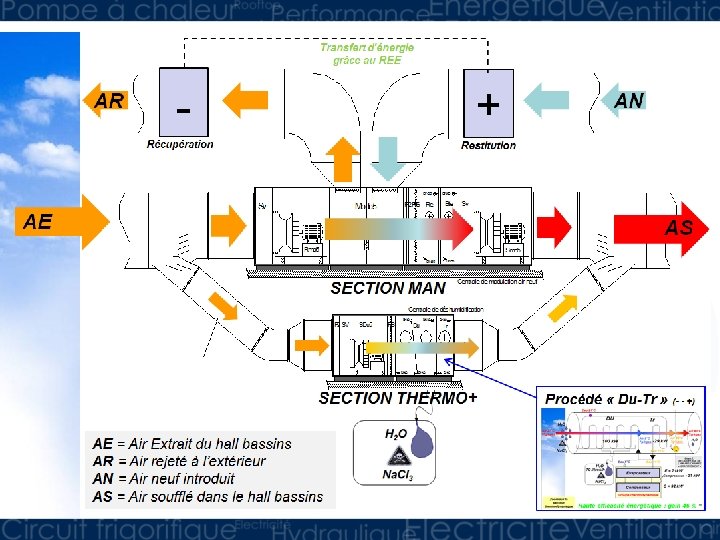

Déshumidificateur Double flux thermodynamique Mode chauffage Air neuf Hiver -7°C Eté +35°C Soufflage Rejet Reprise Chaufferie Bassin
Merci de votre attention
