Rumus BERNOULLI Rumus Bernoulli memberikan hubungan antara elevasi

Rumus BERNOULLI Rumus Bernoulli memberikan hubungan antara elevasi, kecepatan dan tekanan suatu cairan Rumus ini juga memberikan ENERGI total dari suatu aliran sehingga dapat bergerak. Bila suatu fluida bergerak maka perlu memasukkan faktor tambahan. Faktor tambahan ini disebabkan oleh timbulnya energi yang disebabkan oleh kecepatan gerak dari fluida tersebut Energi tersebut diperlukan agar fluida tersebut tetap bergerak. Energi tersebut dinamakan Beda Tinggi akibat Kecepatan GERAK (VELOCITY 2

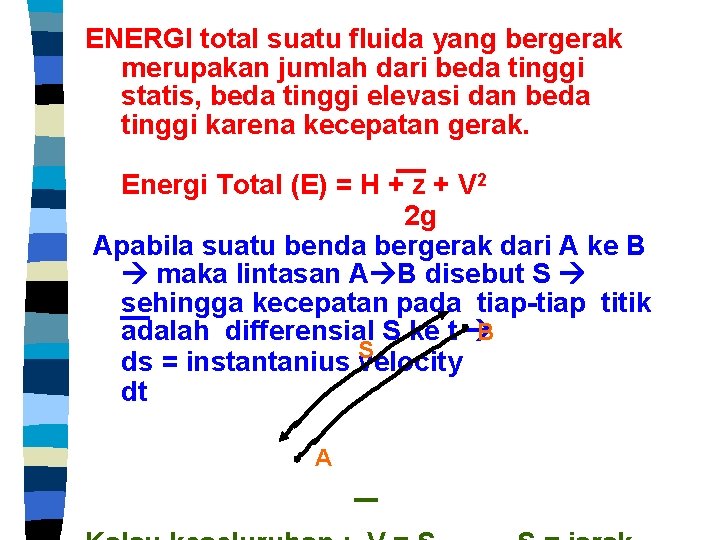

ENERGI total suatu fluida yang bergerak merupakan jumlah dari beda tinggi statis, beda tinggi elevasi dan beda tinggi karena kecepatan gerak. Energi Total (E) = H + z + V 2 2 g Apabila suatu benda bergerak dari A ke B maka lintasan A B disebut S sehingga kecepatan pada tiap-tiap titik B adalah differensial S ke t ds = instantanius S velocity dt A

Instantanius velocity = V = ds dt a = perubahan kecepatan / satuan waktu ds a = dv = d dt dt = d 2 S (d. T)2 a = dv. ds d. T ds a = dv. ds ds dt a = V. dv ds

+dp ds d. A V T dz dw=. g. d. A. d s Z Z 1 2 Datum plane dm = . d (vol) = . d. A. ds w = . g. d. A. ds w = - . g. d. A. ds. dz = - . g. d. A. dz ds

Gaya-gaya yang ada : F 1 = . d. A F 2 = - ( + dp). d. A F 3 = - . g. d. A. dz d. Ftot = - dp. d. A - . g. d. A. dz dm = . d. A. ds a = V. dv ds Karena F = m. a - dp. d. A - . g. d. A. dz = . d. A. ds. V. dv ds - dp. d. A - . g. d. A. dz = . d. A. V. dv + dp. d. A + . g. d. A. dz = 0 : . d A

V. dv + dp + g. dz = 0 dv 2 + dp + g. dz = 0 : g 2 V. dv 2 V. dv = d. V 2 dv 2 + dp + dz = 0 2 2 g . g d V 2 + dp + dz = 0 2 g V 2 = dv 2 = R. EULER Untuk fluida incompressible berarti murni, maka uniform p (sama dimana) = constant

maka persamaan dapat ditulis d p d V 2 + d p + dz = 0 2 g d V 2 + p + z = 0 2 g Rumus tersebut di atas oleh EULER diintegralkan dari satu titik ke titik lain (dari titik 1 ke titik 2)

consta nt R. BERNOULLI Head V 12 = Velocity Head 2 g p 1 = Pressure Head Z 1 = Potential Head H = Constant dsb Total

KEHILANGAN OLEH GESEKAN Fluida yang mengalir memerlukan energi untuk mengatasi gaya geser di dalam fluida itu sendiri akibatnya akan terjadi konversi energi yang berubah menjadi panas dan bagian ini akan hilang dari system. ENERGI yang hilang tersebut disebut sebagai Beda Tinggi Gesekan atau Tekanan Gesekan. Kehilanganenergi tersebut menjadi sangat penting apabila udara atau air mengalir di dalam pipa atau saluran terbuka. Untuk mengalirkan fluida melalui pipa serta untuk mengatasi kehilangan oleh

EX EB Kehilangan Gesekan di dalam Pipa Perbedaan energi total antara titik A dan B sama dengan Enegri Hilang oleh akibat gesekan. Kehilangan akibat gesekan : Hf = EA – EB Antara titik A dan B

GRADIEN HIDROLIS Tekanan atau energi suatu fluida secara grafis dapat digambarkan suatu aliran dalam pipa. Gambar grafis jumlah beda tinggi elevasi dan tekanan dari fluida dinamakan Gradien Hidrolis. Pengurang h 1 Z 1 Garis Gradien Lurus h 2 Z 1 an beda tinggi akibat gesekan Datum Plane Gradien Hidrolis di sepanjang aliran menunjukkan tekanan fluida atau energi fluida untuk setiap titik di sepanjang pipa aliran

PENGUKURAN ALIRAN FLUIDA Ada dua cara utama dari aliran fluida yaitu Aliran Tebruka dan Aliran Tertutup (dalam pipa). Aliran dalam Pipa : alat yang dipergunakan dalam pengukuran : 1. Pengukuran Massa volume 2. Meter aliran berdasarkan beda Tekanan 3. Tabung Pitot 4. Meter aliran dengan penampang yang dapat diubah-ubah 5. Current Meter 6. Pengukuran volume dan massa dapat dilakukan berdasarkan waktu yang diperlukan untuk mengisi tangki yang volumenya telah diketahui atau

Meter Aliran Berdasarkan Beda Tekanan Alatnya VENTURI METER Syarat : 1. Ukuran mulut dan ujungnya sama dengan ukuran pipa yang debitnya sedang diukur. 2. Sudut bagian konvergen biasanya 21 o. 3. Panjang Tenggorokan = diameternya. 4. Sudut bagian divergennya biasanya = 5 – 7 o agar kehilangan energi sekecil mungkin a. Bernoulli = Z 1 + P 1 + V 12 = Z 2 + P 2 + V 22 (ideal) b. 2 g c. + H 2 (tak

Bagian n Konverg Mulut en Bagian Diverg en Tenggorok an 21 o (1) P 1 V 1 A 1 x 57 o (2) P 2 V 2 A 2

1. Persamaan Bernoulli untuk Penampang 1 dan 2 V 12 + P 1 + Z 1 = V 22 + P 2 + Z 2 2 g (Z 1 – Z 2) + P 1 – P 2 = V 22 – V 12 2 g Persamaan Kontinuitas Q = A 1 V 1 = A 2 V 2 A 1 V 12 = A 2 2 V 22 A 1

Masuk Persamaan Bernoulli : diket Tek. Statis

Aliran sebenarnya dapat diketahui dari percepatan CV dapat dicari. Karena Q 1 > Q 2 maka diberi CV Sehingga besarnya aliran (Q) sebenarnya : 0

TABUNG PITOT h Tek. Stagnasi Tek. Statis Tek. Stagnasi V d V 0 PA PB 0 Bila kecepatan air di A=V, maka pada titik B yaitu pada mulut Pitot tube kecepatan pada suatu bagian Elementer cairan = 0 sehingga Pada titik A

Pada titik B (Tek. B) menyebabkan cairan naik setinggi h sehingga P 0 = h +d Dari rumus di atas, maka : 0 ata u

Tabung Pitot dapat dipergunakan untuk : 1. Tekanan statis 2. Menentukan arah aliran 3. Tekanan stagnasi 4. METER aliran dengan Penampang yang dapat berubah. 5. Suatu piringan atau benda diletakkan di dalam pipa dengan bentuk bagian dalam seperti kerucut. 6. Apabila fluida mengalir ke atas, aliran ini mempunyai tenaga untuk mengangkat piringan atau benda tadi, dimana tinggi pengangkatan sebanding dengan kecepatan Aliran Fluida. 7. Prinsip dasar dari alat pengukur ini adalah

Lubang aliran yang dapat diatur Piringan / Pengapung skal a ORIFICE : A Vena Kontrakta h B C P B

Sebuah lubang (orifice) biasanya dibuat didasar atau pada dinding tangki, pada umumnya berbentuk bundar debit air tergantung pada tinggi permukaan dalam tangki. Pada titik A di permukaan air, PA = 1 atm; VA = 0 bila luas tangki besar sekali = Pada titik B VB (kecepatan aliran) PB = 1 atm PA = P B

Rumus Bernoulli Datum Plane pada titik B 0 (H. Torricelli)

Debit aliran teoritis melalui lubang (orifice) = Luas lubang x kecepatan Bila A = Luas pancaran di C Q = A 2 gh Pada keadaan sebenarnya debit aliran lebih kecil daripada Debit Teoritis sebab kecepatan pancaranlebih kecil karena tahanan gesekan. Kecep. sebenarnya = V 1 = CV x V = CV 2 gh CV = Koef. Kecepatan Terlihat bahwa jalannya air mengecil atau

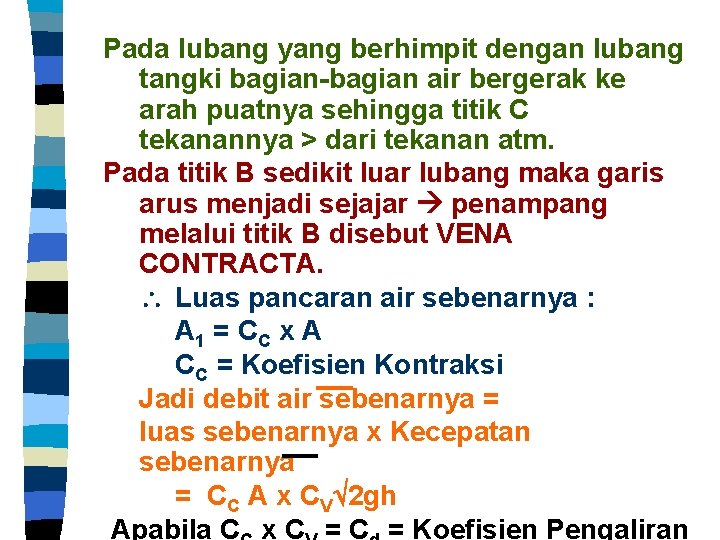

Pada lubang yang berhimpit dengan lubang tangki bagian-bagian air bergerak ke arah puatnya sehingga titik C tekanannya > dari tekanan atm. Pada titik B sedikit luar lubang maka garis arus menjadi sejajar penampang melalui titik B disebut VENA CONTRACTA. Luas pancaran air sebenarnya : A 1 = C C x A CC = Koefisien Kontraksi Jadi debit air sebenarnya = luas sebenarnya x Kecepatan sebenarnya = CC A x CV 2 gh Apabila C x C = Koefisien Pengaliran
