RTG zobrazení dýchací soustavy

RTG anatomie dýchací soustavy

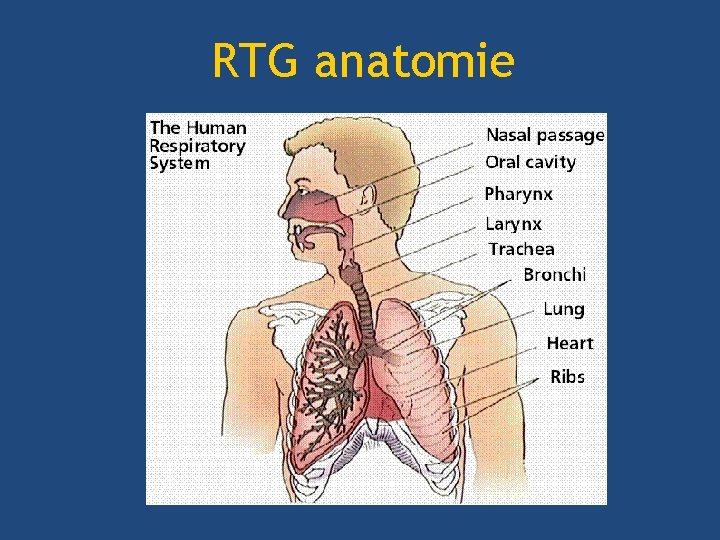

RTG anatomie

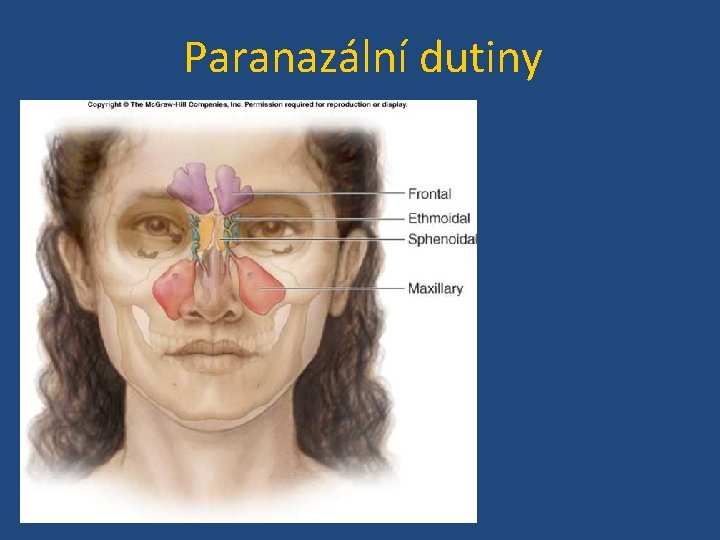

Paranazální dutiny

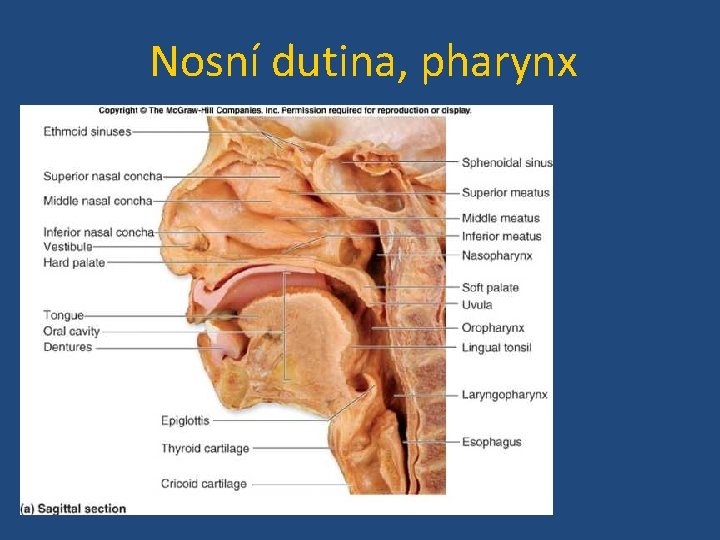

Nosní dutina, pharynx

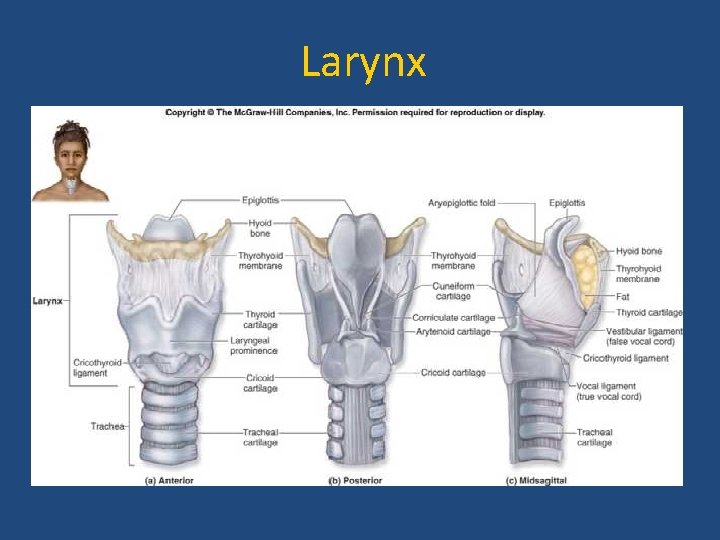

Larynx

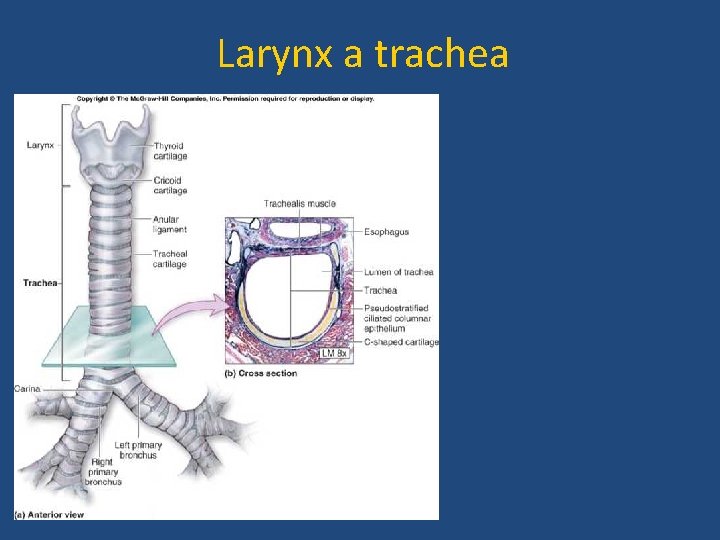

Larynx a trachea

Trachea

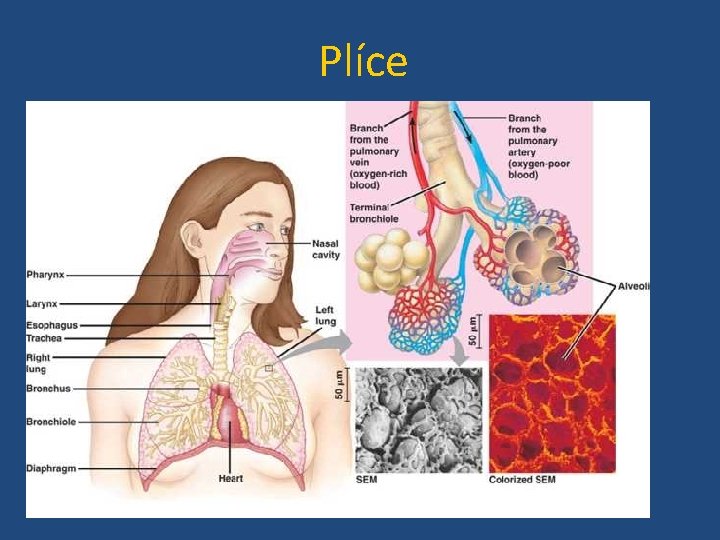

Plíce

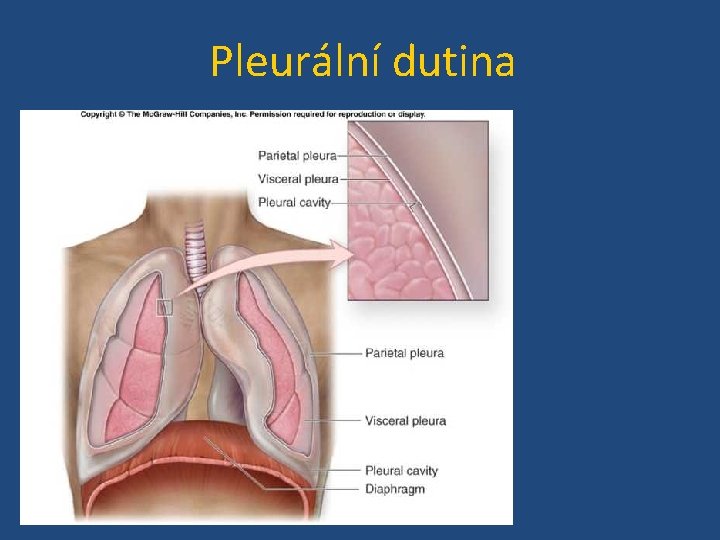

Pleurální dutina

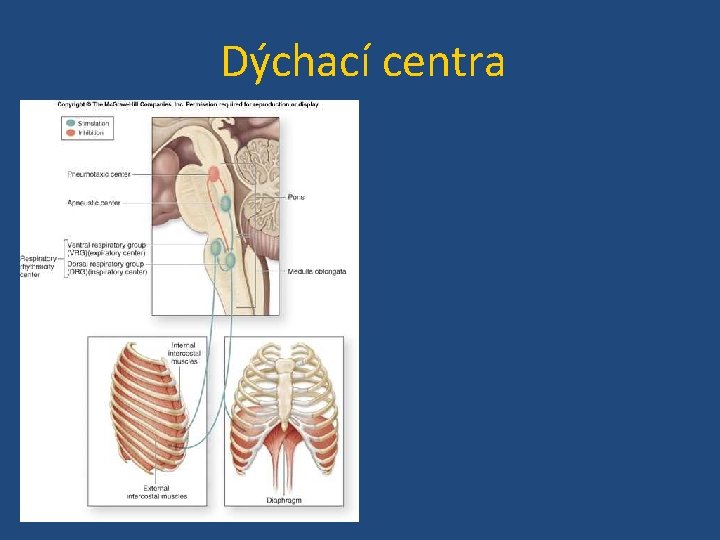

Dýchací centra

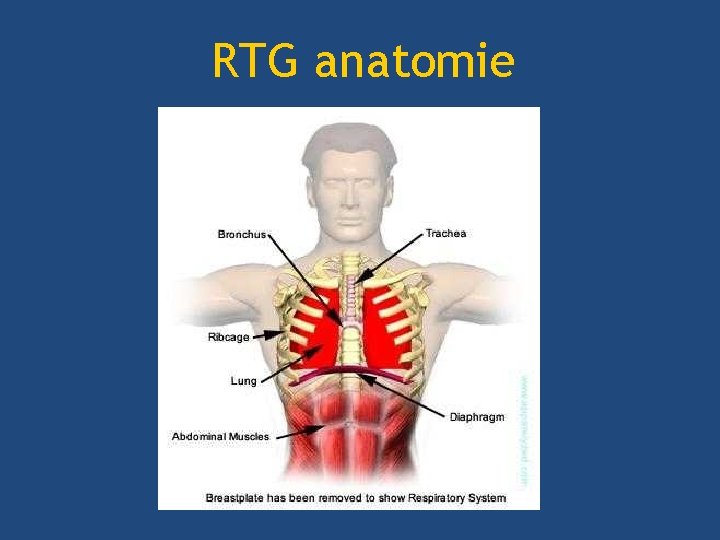

RTG anatomie

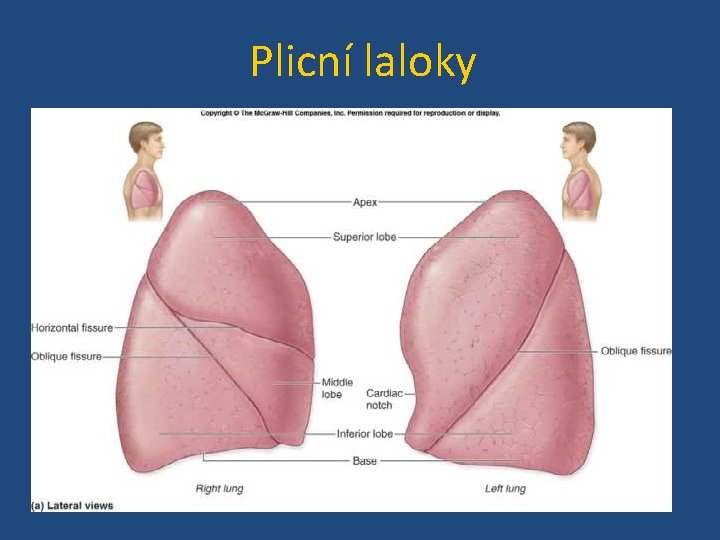

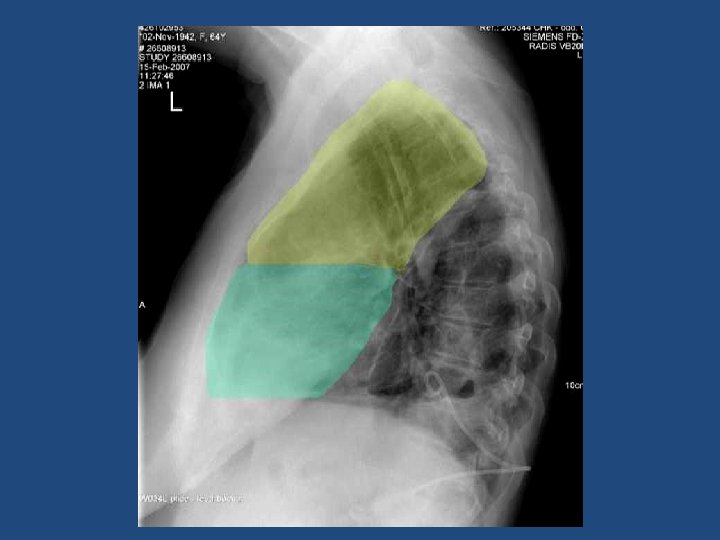

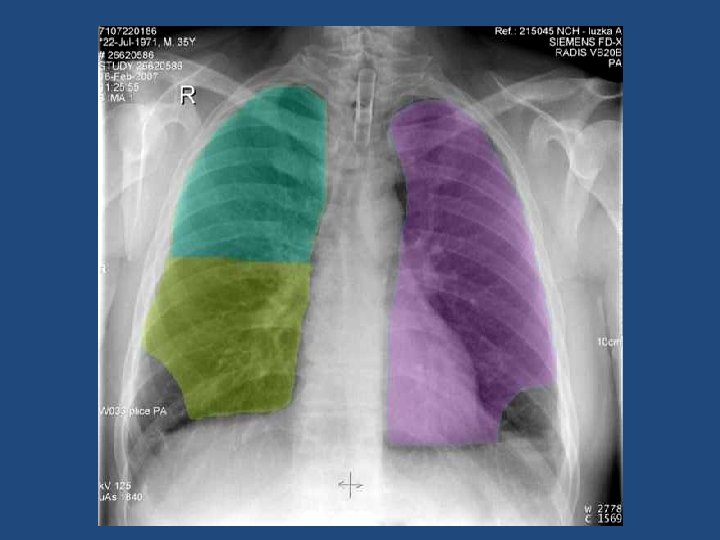

Plicní laloky

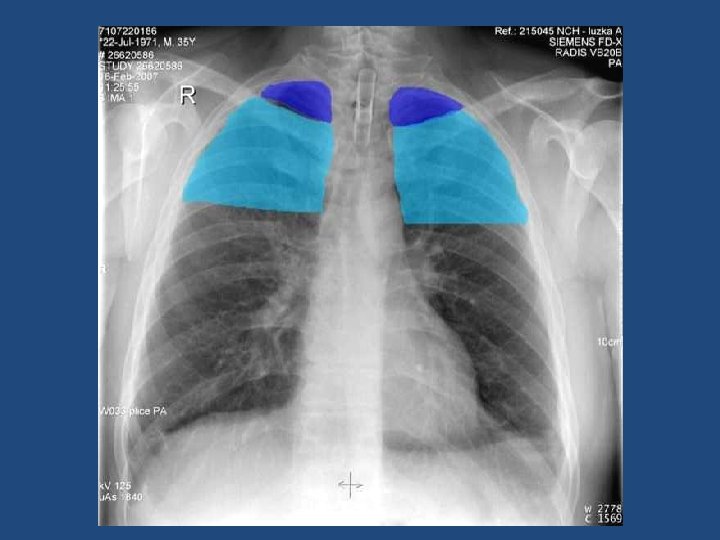

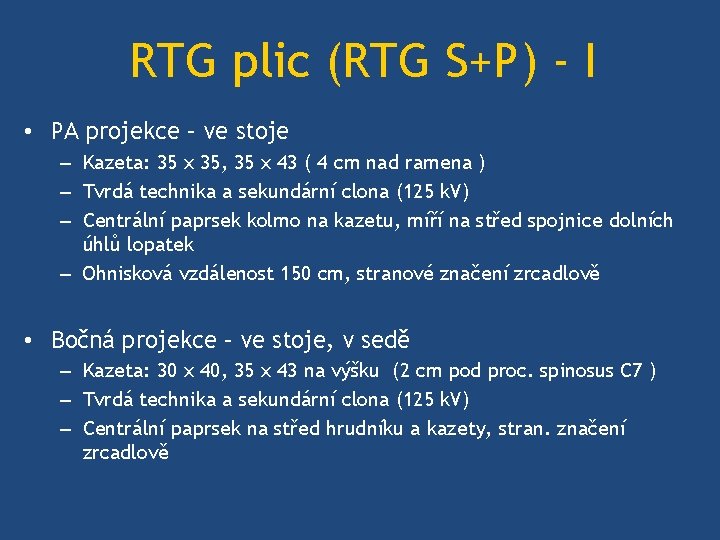

RTG plic (RTG S+P) - I • PA projekce – ve stoje – Kazeta: 35 x 35, 35 x 43 ( 4 cm nad ramena ) – Tvrdá technika a sekundární clona (125 k. V) – Centrální paprsek kolmo na kazetu, míří na střed spojnice dolních úhlů lopatek – Ohnisková vzdálenost 150 cm, stranové značení zrcadlově • Bočná projekce – ve stoje, v sedě – Kazeta: 30 x 40, 35 x 43 na výšku (2 cm pod proc. spinosus C 7 ) – Tvrdá technika a sekundární clona (125 k. V) – Centrální paprsek na střed hrudníku a kazety, stran. značení zrcadlově

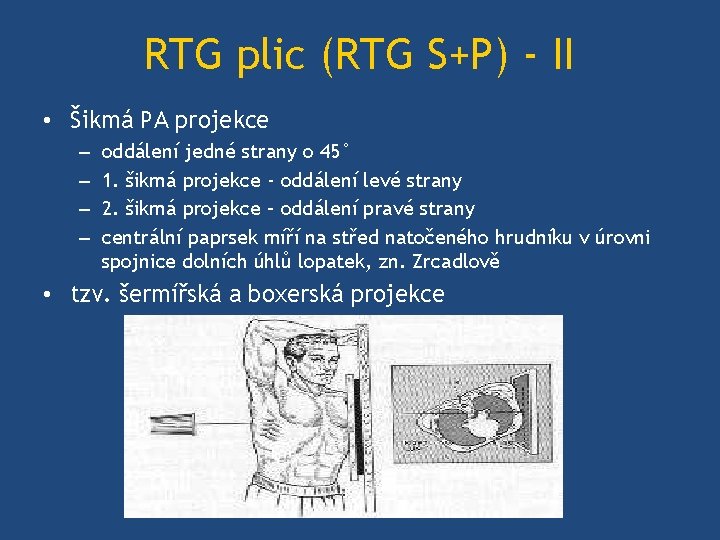

RTG plic (RTG S+P) - II • Šikmá PA projekce – – oddálení jedné strany o 45° 1. šikmá projekce - oddálení levé strany 2. šikmá projekce – oddálení pravé strany centrální paprsek míří na střed natočeného hrudníku v úrovni spojnice dolních úhlů lopatek, zn. Zrcadlově • tzv. šermířská a boxerská projekce

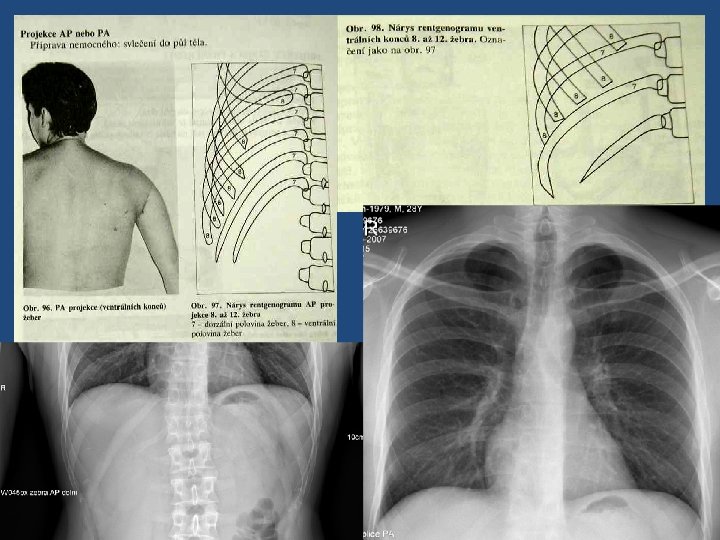

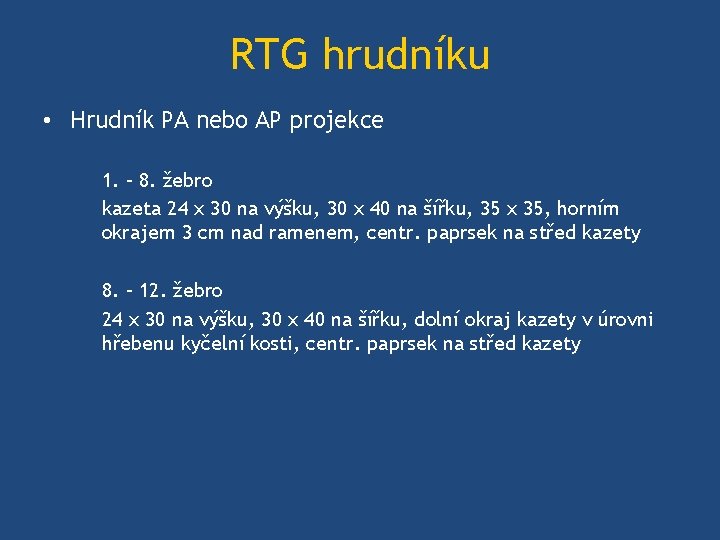

RTG hrudníku • Hrudník PA nebo AP projekce 1. – 8. žebro kazeta 24 x 30 na výšku, 30 x 40 na šířku, 35 x 35, horním okrajem 3 cm nad ramenem, centr. paprsek na střed kazety 8. – 12. žebro 24 x 30 na výšku, 30 x 40 na šířku, dolní okraj kazety v úrovni hřebenu kyčelní kosti, centr. paprsek na střed kazety

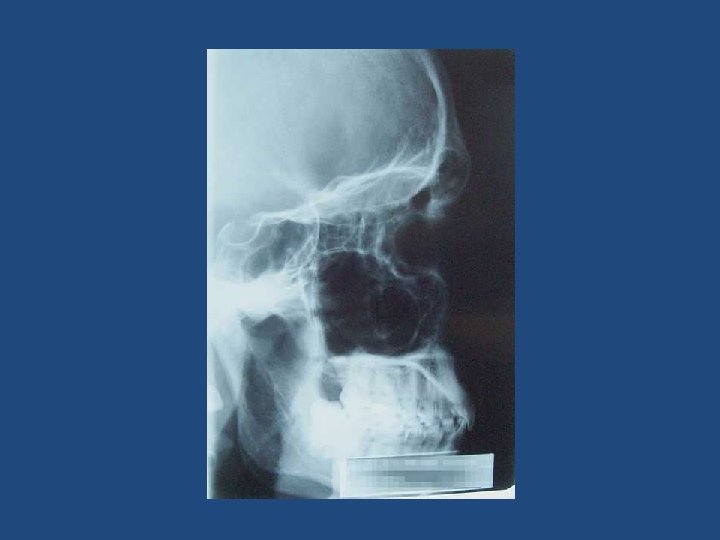

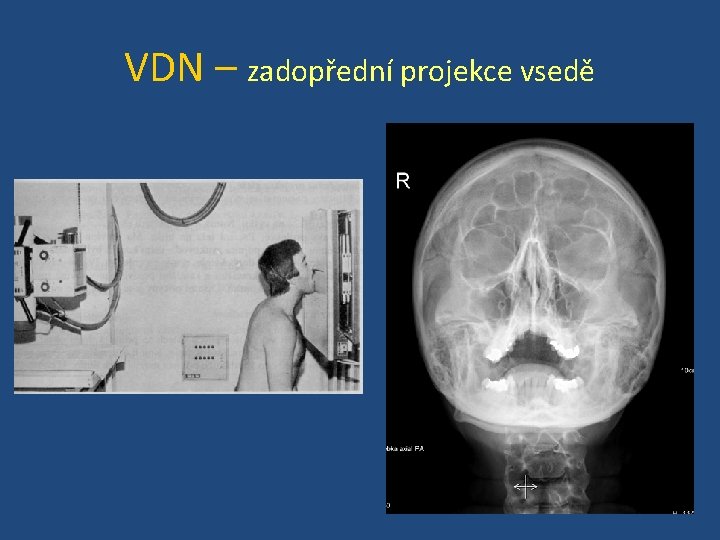

VDN – zadopřední projekce vsedě

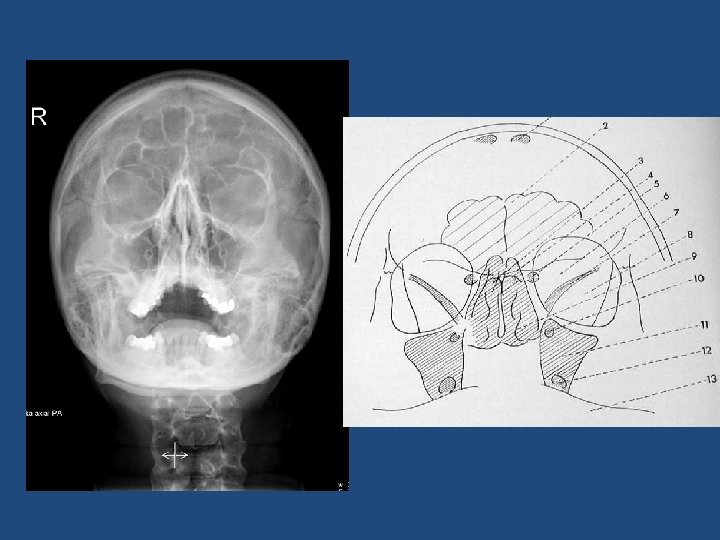

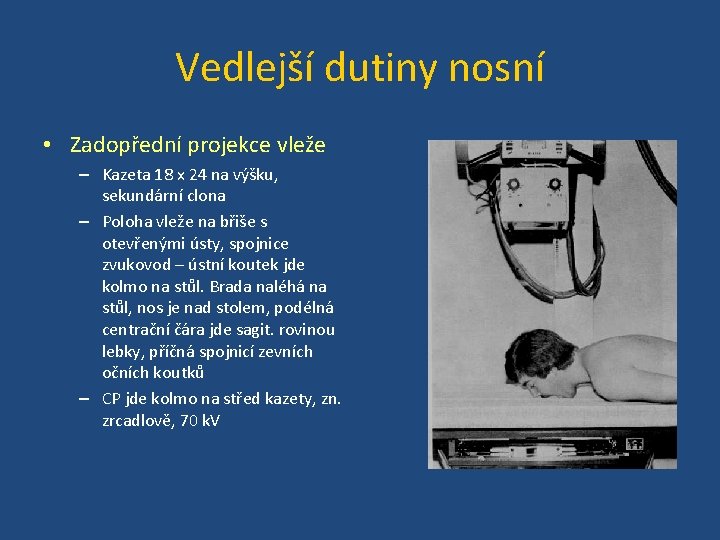

Vedlejší dutiny nosní • Zadopřední projekce vleže – Kazeta 18 x 24 na výšku, sekundární clona – Poloha vleže na břiše s otevřenými ústy, spojnice zvukovod – ústní koutek jde kolmo na stůl. Brada naléhá na stůl, nos je nad stolem, podélná centrační čára jde sagit. rovinou lebky, příčná spojnicí zevních očních koutků – CP jde kolmo na střed kazety, zn. zrcadlově, 70 k. V

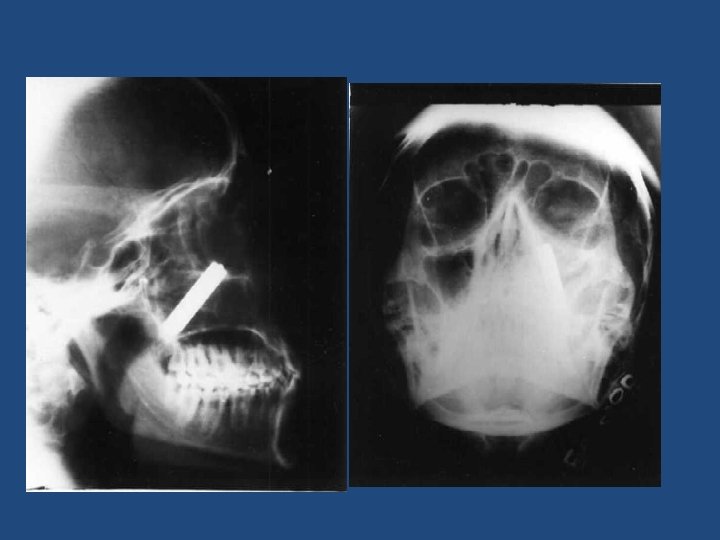

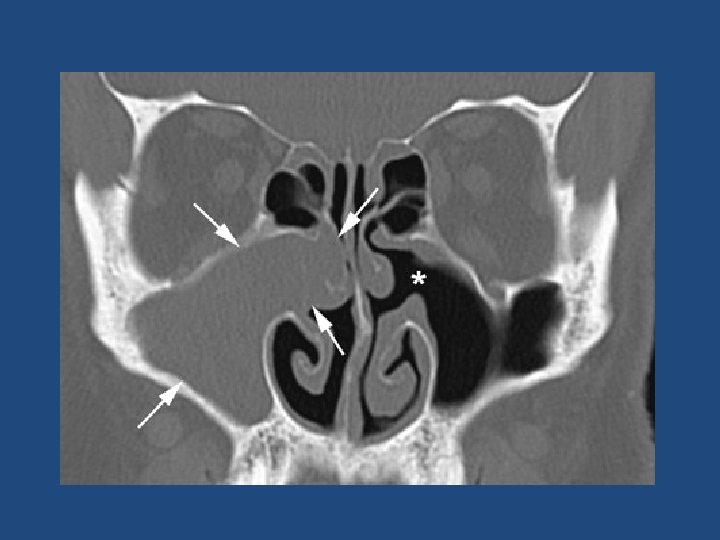

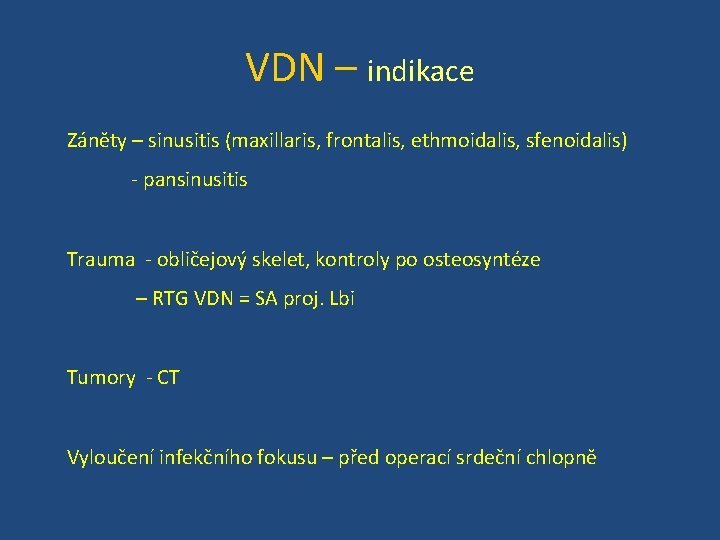

VDN – indikace Záněty – sinusitis (maxillaris, frontalis, ethmoidalis, sfenoidalis) - pansinusitis Trauma - obličejový skelet, kontroly po osteosyntéze – RTG VDN = SA proj. Lbi Tumory - CT Vyloučení infekčního fokusu – před operací srdeční chlopně
