RTG fázová analýza
Úvod o o 1895 - Wilhelm C. Röntgen W. L. Bragg a M. Laue difrakce RTG záření na krystalické mříži n o struktura jednoduchých halogenidů Databáze Powder Diffraction Files
Princip rentgenky o o o Vakuová trubice s wolframový drátem Vysoké napětí urychluje elektrony Ty naráží na anodu n o materiál: měď, železo, kobalt, chrom Vzniká RTG záření
Braggova rovnice o o Krystalická mřížka Dopad záření na mřížku – difrakce – odraz
Laueho experiment o o první experiment difrakce RTG na krystalové mřížce polychromatické záření monokrystal detekováno na zpětný odraz na film.
a) Si (111) b) Si. O 2 (100)

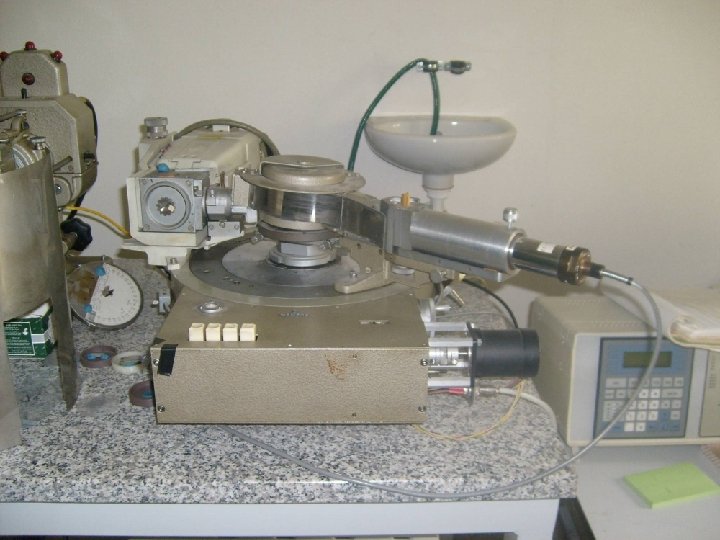

RTG fázová analýza o o o difraktometr Bragg-Brentanově uspořádání monochromatické světlo, polykrystaly podmínky: n n n n chromová anoda (vlnová délka 2, 291 Å(=10 -1 nm)) napětí rentgenky: 30 k. V proud v rentgence: 24 m. A skenovaná oblast 2Θ: 20º až 120º krok skenování Δ 2Θ: 0, 25º doba setrvání detektoru v jedné poloze: 5 s rotace vzorku v průběhu měření
o o o Výsledek: závislost intenzity difraktovaného záření na difrakčním úhlu θ Přepočítání podle Braggovy rovnice na závislost intenzity difraktovaného záření na mezirovinné vzdálenosti Každá krystalická látka je jednoznačně určena souborem mezirovinných vzdáleností ve své krystalové struktuře. Lze užít k její identifikaci. Porovnání s databází PDF. Výsledek: hexagonální Si. O 2.
Závislost intenzity difraktovaného záření na mezirovinné vzdálenosti
Karta Si. O 2 z databáze PDF
Závěr o o o Seznámili jsme se principem RTG difrakce a jejím využitím v základním i aplikovaném výzkumu. Pomocí RTG fázové analýzy jsme určili neznámý prášek jako hexagonální Si. O 2. Rádi bychom poděkovali našemu garantovi Petru Sedlákovi a organizátorům Týdne vědy.
