RTAPLS Leitsystemsoftware RTAPLS Allgemeines Leitsystemsoftware fr komplexe kontinuierliche

RTAPLS Leitsystemsoftware

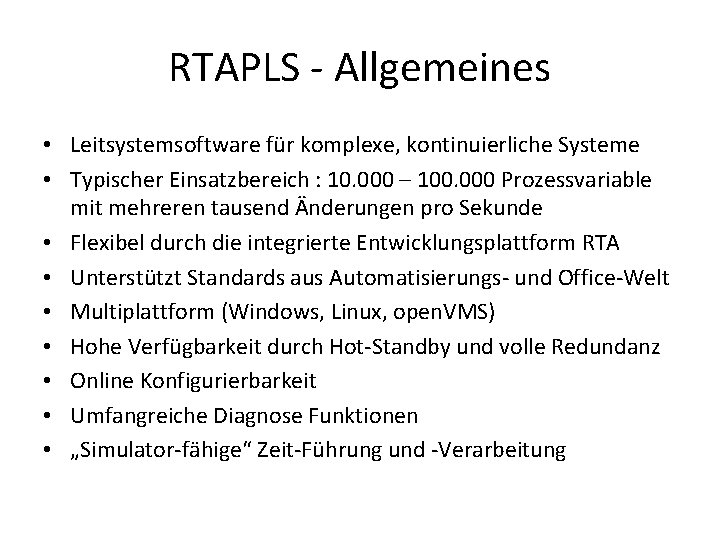

RTAPLS - Allgemeines • Leitsystemsoftware für komplexe, kontinuierliche Systeme • Typischer Einsatzbereich : 10. 000 – 100. 000 Prozessvariable mit mehreren tausend Änderungen pro Sekunde • Flexibel durch die integrierte Entwicklungsplattform RTA • Unterstützt Standards aus Automatisierungs- und Office-Welt • Multiplattform (Windows, Linux, open. VMS) • Hohe Verfügbarkeit durch Hot-Standby und volle Redundanz • Online Konfigurierbarkeit • Umfangreiche Diagnose Funktionen • „Simulator-fähige“ Zeit-Führung und -Verarbeitung

RTAPLS Konfigurationen • Hohe Skalierbarkeit durch Verteilung von Funktionalitäten und Datenpunkte auf mehrere Server-Paare • Praktisch unlimitierte Anzahl von Arbeitsstationen durch Multicast basierende Datenreplikation • Voll integrierte, dedizierte Arbeitsstationen mit ständig synchronisierten Prozessdaten • Remote Zugriff über Web Service und Firewall aus der Büroumgebung

RTAPLS Leistungsfähigkeit • Mengengerüst : Bis zu 100. 000 Datenpunkte • Durchsatz : Bis zu 50. 000 pro Sekunde erfassen / archivieren • Möglich ist das durch die integrierte Real Time Architecture – Real Time Database • bis zu 12. 000 Record-Zugriffe pro Sekunde • Multicast Replikation • Optimierte Änderungsevents für spontane Applikationstrigger – Real Time Interprocess Communication • Bis zu 10. 000 Messages pro Sekunde lokal • Bis zu 50. 000 Messages pro Sekunde auf 100 Mb LAN – Redundancy Management • Prozessüberwachung • Rechner und Netzwerküberwachung

RTAPLS Flexibilität • Der Ersatz von Leitsystemen in KKWs erfordert die exakte Nachbildung von Funktionalitäten des Altsystems • Aus diese Grund ist RTAPLS in hohem Maß konfigurierbar – Ungewöhnliche Vielfalt bei der Prozessdatenverarbeitung – Austauschbare Bausteine z. B. „Alarm-Strategien“ – Projektspezifische Erweiterungen auf Basis der Real Time Architecture • Integration in RTA Überwachungs- und Redundanzkonzept • Nutzung der Rt. Db für Daten-Management und Verteilung • Projektspezifische Rt. Db steht in RTAPLS sofort als Datenquelle zur Verfügung (für Berechnung, Visualisierung, Reports).

RTAPLS Standards • RTAPLS unterstützt die Standards der Automatisierungs- und der Office-Welt. • OPC (DA 2. 0, AE 1. 1, HDA 1. 2, Unified Architecture DA 1. 0) • Microsoft Schnittstellen – COM /DCOM, . NET, OLEDB • W 3 C Standards – XML – Web Services (SOAP) – Scaleable Vector Graphics (Visualisierung) • SNMP Network Management

RTAPLS Plattformen • Server – Microsoft Windows 2003 (x 86, ia 64) – Linux (Suse) – HP-UX, Sun Solaris – Open. VMS • Workstation – Microsoft Windows XP, 2003, Vista – Linux (Suse)

RTAPLS Server-Komponenten

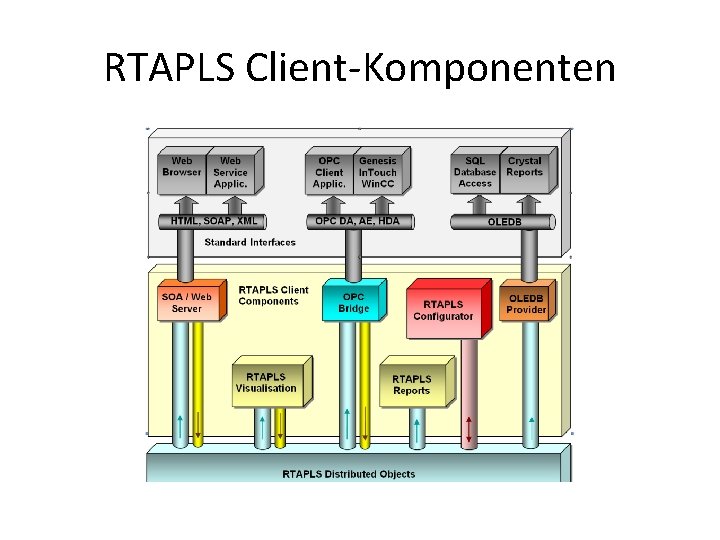

RTAPLS Client-Komponenten

Pls. PDM - Prozessdatenmanager • • Diverse Skalierungen (linear, kurve, frei programmierbar) Überwachung auf 4 Grenzwertpaare und 2 Gradienten Konfigurierbare Alarmverarbeitung mit bis zu 8 Alarmprioritäten Global und Lokale (pro Workstation) Quittierung Automatisch oder manuelle Sperren Ersatzwertbildung Benutzerspezifisches Berechtigungssystem Analoge und binäre Filtermechanismen – Glättung – Flatterunterdrückung • • • Abgeleitete Werte Integral, Minimum / Maximum, Mittwelwert Berechnung Integriertes, frei programmierbares Mathematikpaket (Pls. CALC) Führung von Feldzeit und Erfassungszeit Deadband Funktionalität 2 fache Anlagen-Hierarchie (mit automatischen Statussummierungen) Projektspezifische Statusinformationen Umfangreiche Status Information pro PV (eine Untermenge davon OPC kompatibel) Rückmeldungsüberwachung

Pls. CALC - Formelinterpreter • • • Berechnung abgeleiteter Werte Realtime Programming Language (BASIC kompatibel) Erweiterbares Mathematik-Paket Automatische Statusbehandlung (Signalqualitäts-Vererbung) Datenquellen – – RTA und RTAPLS Objekte (Prozessvariable) Rt. Db Tabellen Globale und lokale Variable Rt. OOS Objekte • Über 600. 000 Operationen pro Sekunde

Rt. OOS – Objektorientiert Engineering • Modellierung der hierarchischen Anlagenstrukturen • Bildung von Objektklassen mit – Attributen (statisch, dynamisch) – Methoden (C++ und Rt. PL) – Relationen zwischen Rt. OOS Objekten, Prozessvariablen – Trigger (C++ und Rt. PL) • Verteilte und Lokale Objekte • Integriert in Pls. CALC und Visualisierung

RTAPLS Historian • Archivierung der Prozessdaten mit voller Auflösung und/oder akkumuliert (Min, Max, Average, Std. Dev. ) • Speicheroptimierung durch – Inkrementelle Speicherung – Deadband – „Swinging door“ Algorithmus (Ersatz durch Polygone unter Einhaltung einer maximalen Abweichung) • Lückenlose Archive durch Redundanz • Auslagerung der Partitionsfiles (Tag, Woche, Monat) • Lesezugriff auf Rohdaten oder akkumuliert unabhängig von der Speicherung • Archivierung der Konfigurationsdaten

RTAPLS SOA / Web Server • Integration der RTAPLS Daten in Unternehmens-DV und Office-Welt. • RTAPLS Web Server – HTML Inhalte • Hilfe - System • Online RTA / RTAPLS Statusübersicht • Dokumentation – XML Inhalte (optional durch XSL Stylesheets in HTML transformiert) • RTA / RTAPLS Objekte • RTAPLS Konfigurationsdaten • RTA Statusübersicht • RTAPLS SOA Server (HTTP basierend) – RTA und RTAPLS spezifische, W 3 C konforme Web Services – Standard Prozessdaten - Zugriff OPC Unified Architecture Data Access 1. 0 • RTAPLS RPC Remote Server (TCP/IP) – Binärer (optimierter) Zugriff auf alle RTA und RTAPLS Objekte

RTAPLS - OLEDB Provider • Alle RTA und RTAPLS Objekte (Online und Historian) sind durch den OLEDB Provider wie eine Datenbank zugreifbar • Ein SQL Subset erlaubt die Formulierung von beliebigen Adhoc-Abfragen. • Anwendungen : – Reporting mit Crystal Reports – Import in MS Excel oder MS Access – Charts

RTAPLS Console (Administration) • • Error und Event Logging Trace System (Signalverfolgung) Prozess- und Netzwerk Monitoring Statistiken (MS : auch verfügbar als Performance Counter) Prozessdaten – Explorer Benutzerverwaltung Online Signaldarstellungen – Signallisten – Messwert - Darstellungen (Linie, Balken, …) – Mosaikdarstellung (für Binärdaten) • PV Gruppen Verwaltung

Rt. SVG - Prozessvisualisierung • Der SVG Standard erleichtert die Verwendung von vorhandenem Bildmaterial • Die hochoptimierte SVG Implementierung ermöglicht „state of the art“ Graphiken (Antialiasing, Transparenz) trotz Bildaufschaltzeiten im Zehntelsekunden – Bereich • Jede graphische Eigenschaft kann dynamisiert werden • Rt. PL Integration – Steuerung von Abläufen – Reaktion auf Ereignisse – Unterstützung aller RTA und RTAPLS Daten. Quellen • Dynamische Anlagenbilder auf der Basis von erweiterbaren Symbolbibliotheken (IEC 1772) • Integrierter Web Browser für statische HTML Inhalte, Listen und Tabellen. Volle Navigation zwischen SVG und HTML Inhalten

Rt. SVG – Graphische Features

Rt. Svg. Draw -Engineering • Interaktiver Graphikeditor für die komfortable Erstellung der Vektorgraphiken • Tools für die einfache und exakte Erstellung von Transformationen und komplexen SVG Objekten (Gradienten, „path“) • Intelligente Snap-Tools • Erstellung von Attribut - Transformationstabellen • Datenquellen-Editor für die einfache Erstellung korrekter Attribut Dynamiken • Drag&Drop Anbindung von PVs über die RTAPLS Console. • Graphische Testunterstützung zum Debuggen der Rt. PL-Dynamiken. • Subview-Paletten für die übersichtliche Verwaltung und einfache Verwendung der erstellten Subviews mit Drag&Drop.

Rt. Svg. Draw – Subview-Erstellung

Rt. PL - Datenquellendialog

Rt. Svg. Draw – Subview - Verwendung

Rt. Svg. Draw – Model Test
