Résolution graphique par la méthode du CIR On connaît: - La vitesse -La droite directrice de - Le mouvement de 7/8 est un mouvement de rotation autour de son axe. Construction de la géométrie connue Les différentes étapes de la construction: - Tracer la perpendiculaire au vecteur connu passant par son origine - Tracer la perpendiculaire à la droite directrice connu passant par le point - Le point d’intersection est appelé CIR - Faire une rotation de autour du CIR - Tracer une droite passant par l’extrémité de l’image de et le CIR - l’intersection de cette droite, de la droite directrice donne un point qui correspond à l’extrémité du vecteur recherché

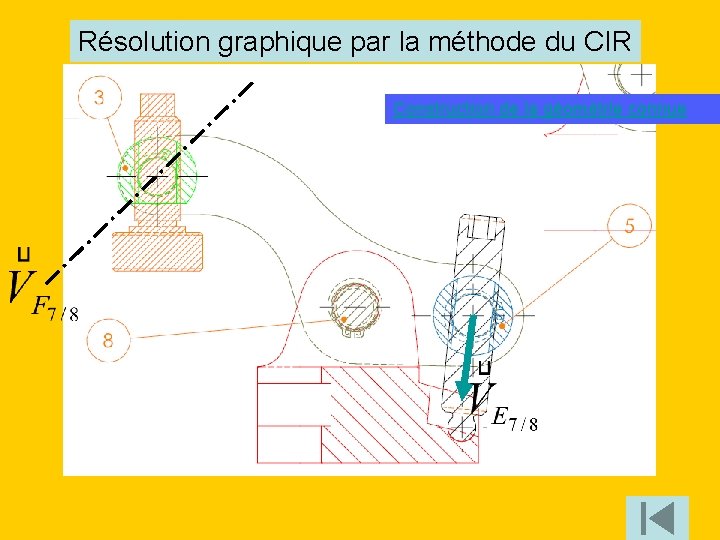

Résolution graphique par la méthode du CIR Construction de la géométrie connue

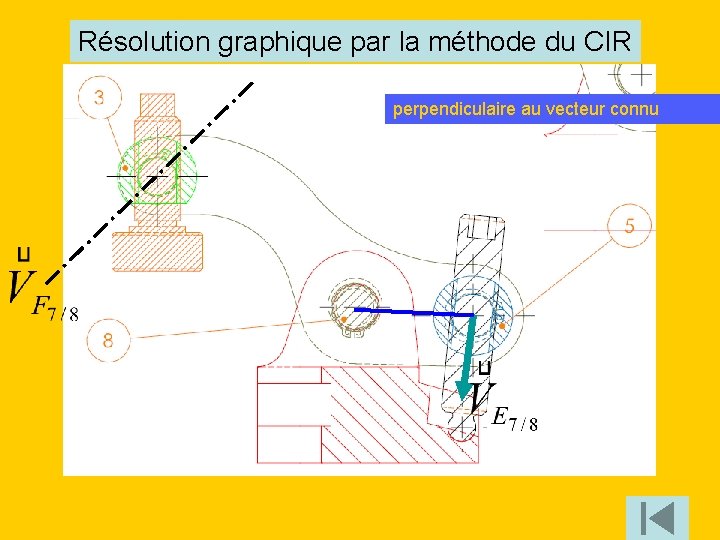

Résolution graphique par la méthode du CIR perpendiculaire au vecteur connu

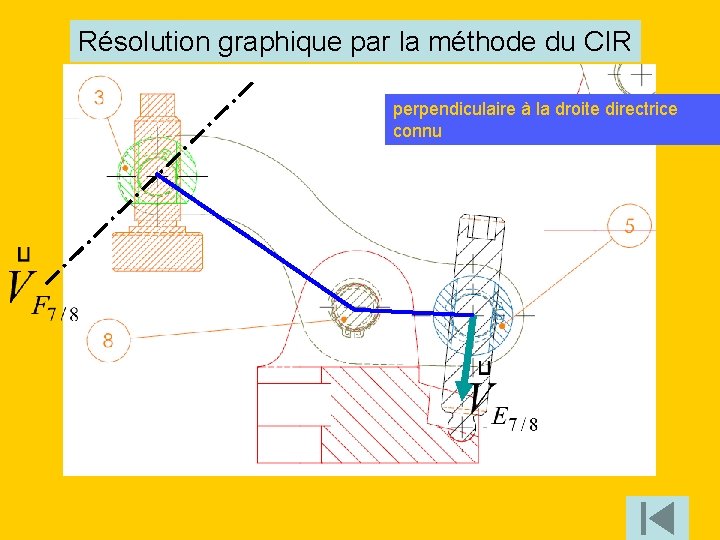

Résolution graphique par la méthode du CIR perpendiculaire à la droite directrice connu

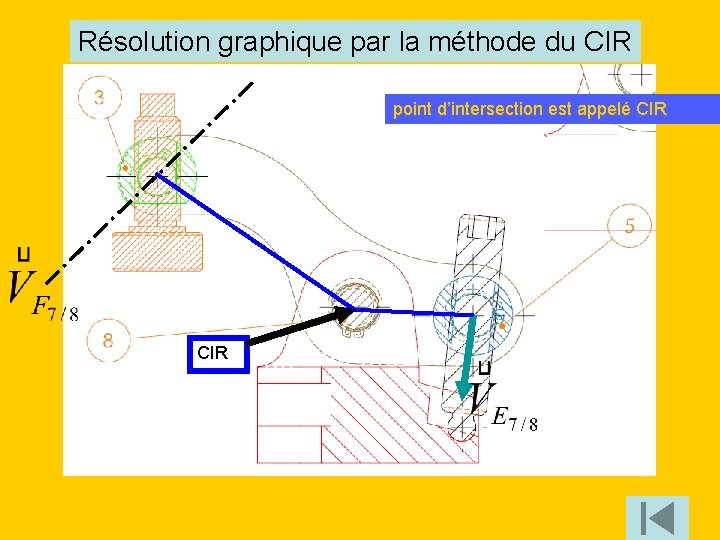

Résolution graphique par la méthode du CIR point d’intersection est appelé CIR

Résolution graphique par la méthode du CIR rotation autour du CIR

Résolution graphique par la méthode du CIR droite passant par l’extrémité de l’image du vecteur connu et le CIR

Résolution graphique par la méthode du CIR l’intersection de cette droite, de la droite directrice donne un point qui correspond à l’extrémité du vecteur recherché CIR
