Rseaux LCG France Jerome bernierin 2 p 3

Réseaux LCG France Jerome. bernier@in 2 p 3. fr Réunion LCG France 18 Mai 2009

LCG France @jb LCG France 18/05/2009 2

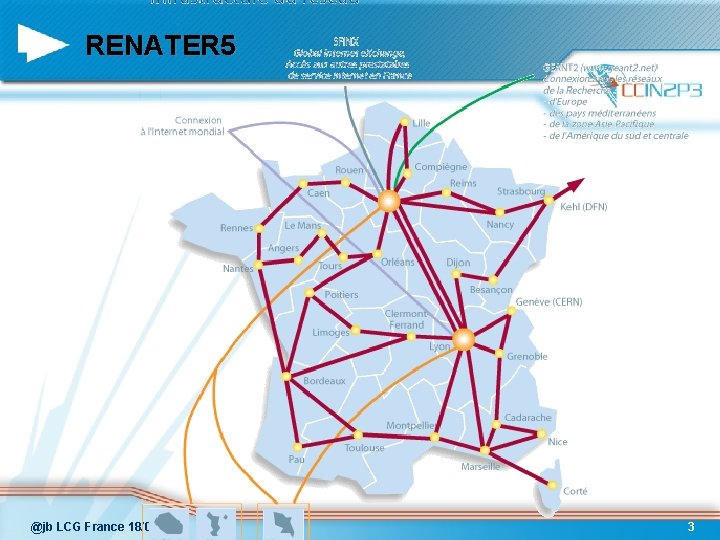

RENATER 5 @jb LCG France 18/05/2009 3

RENATER 5 Fibres Optiques Noires @jb LCG France 18/05/2009 4

RENATER 5 @jb LCG France 18/05/2009 5

RENATER 5 Région Parisienne @jb LCG France 18/05/2009 6

GRIF LLR P 7 X SAPHIR APC RAP 10 Gb/s NR Orsay 10 Gb/s NR Jussieu LAL 10 Gb/s 2 x 1 Gb/s IPNO CEA IRFU LPNHE VLAN @jb LCG France 18/05/2009 NR Lyon 10 Gb/s CCIN 2 P 3 7

Trafic intra-GRIF § GRIF-LLR § GRIF-IRFU § GRIF-JUSSIEU § GRIF-CC @jb LCG France 18/05/2009 8

Améliorations Labos GRIF § LAL/IPNO-RENATER 1 Gb/s dédié -> 10 Gb/s Janvier 2009 partagé avec GRIF § LLR-RENATER 1 Gb/s mutualisé -> ? 1 Gb/s dédié fin 2009 § LPNHE 1 Gb/s dédié -> 2 Gb/s dédié Janvier 2009 -> ? 10 Gb/s fin 2009 § APC 1 Gb/s mutualisé @jb LCG France 18/05/2009 9

Autres Tiers 2 § IPHC 1 Gb/s « dédié » -> 10 Gb/s mutualisé fin 2009 § SUBATECH 1 Gb/s dédié -> 10 Gb/s dédié fin 2009 § LPC Clermont 1 Gb/s dédié -> 10 Gb/s dédié Mars 2009 § LAPP 1 Gb/s mutualisé -> AMPLIVIA 2009 Juin 2009 -> ? AO R 5 bis @jb LCG France 18/05/2009 10

Centre de Calcul de l’IN 2 P 3 1566 machines Linux 368 Machines Solaris 10 Po utile disque RAID 3 robots de stockage de 10 K cassettes 30 Po 100 Machines AIX @jb LCG France 18/05/2009 11

Serveurs de calcul Top of Rack Catalyst 4948 x 36 36 racks de 34 à 42 serveurs 1 Gb/s @jb LCG France 18/05/2009 Catalyst 4900 x 3 10 Gb/s 12

Serveurs de données SATA Top of Rack Catalyst 4948 x 13 306 Serveurs RAID SATA 20 ou 40 To utile 2 x 1 Gb/s @jb LCG France 18/05/2009 Catalyst 4900 Catalyst 6500 2 x 10 Gb/s 13

Serveurs de données FC 27 Serveurs RAID Fibre. Channel Total de 1, 15 Po utile @jb LCG France 18/05/2009 Catalyst 4900 Catalyst 6500 10 Gb/s 14

Serveurs de bande FC 10 Serveurs de bande en 10 G +20 en 2 G +20 en 1 G Fibre. Channel 3 silos de 10 K cassetttes de 1 To 10 Gb/s @jb LCG France 18/05/2009 Catalyst 4900 Catalyst 6500 15

LAN Backbone Catalyst 4900 et Catalyst 6500 Reliés en 4 x 10 Gb/s @jb LCG France 18/05/2009 16

Evolution CISCO Catalyst 6500 @jb LCG France 18/05/2009 17

Labo IN 2 P 3 10 Gb/s typique Routeur CISCO 4948 2 x 10 Gb/s + 48 ports 10/1000 WAN 10 Gb/s LAN bureaux, DMZ, visiteurs, … 10/1000 Mb/s @jb LCG France 18/05/2009 Commutateur CISCO 4948 LAN Grille 10 Gb/s Serveurs en Nx 1 Gb/s 18

Labo IN 2 P 3 10 Gb/s évolution Routeur CISCO 4948 2 x 10 Gb/s + 48 ports 10/1000 WAN 10 Gb/s Commutateur CISCO 4948 LAN Grille 10 Gb/s LAN bureaux, DMZ, visiteurs, … 10/1000 Mb/s Serveurs en Nx 1 Gb/s @jb LCG France 18/05/2009 19

Labo IN 2 P 3 10 Gb/s évolution bis Routeur CISCO 4948 2 x 10 Gb/s + 48 ports 10/1000 WAN 10 Gb/s Commutateur CISCO 4900 16 x 10 Gb/s LAN Grille 10 Gb/s LAN bureaux, DMZ, visiteurs, … 10/1000 Mb/s Serveurs en Nx 1 Gb/s @jb LCG France 18/05/2009 20

Labo IN 2 P 3 10 Gb/s évolution ter Routeur CISCO 6500 Nx 10 Gb/s Routeur CISCO 4948 2 x 10 Gb/s + 48 ports 10/1000 WAN 10 Gb/s LAN Grille 10 Gb/s LAN bureaux, DMZ, visiteurs, … 10/1000 Mb/s Serveurs en Nx 1 Gb/s @jb LCG France 18/05/2009 21
