Réseaux de communication intra et extra entreprise.

Réseaux de communication intra et extra entreprise. PLAN Ø PRINCIPAUX COMPOSANTS Ø REGLES DE COMMUNICATION Ø CLASSIFICATION GLOBALE DES RESEAUX Ø RESEAUX LONGUE DISTANCE : WAN Ø RESEAUX LOCAUX : LAN Ø ORGANISATION D’UN RESEAU D’ENTREPRISE Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. LES PRINCIPAUX COMPOSANTS Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. LES PRINCIPAUX COMPOSANTS Le HUB Un HUB récupère les informations en provenance d’un port et les renvoie à tous les autres ports Le SWITCH Alors qu’un HUB ne fait que des transferts en aveugle, Le SWITCH est capable de reconnaitre l’adresse du destinataire Le ROUTEUR Un ROUTEUR est une passerelle entre le LAN (réseau local) et un autre réseau (Internet par exemple) Ils sont employés pour relier deux réseaux ensemble et diriger le trafic des réseaux basés sur les adresses IP Beaucoup de routeurs sont utilisés pour créer Internet Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. RÈGLES DE COMMUNICATION Protocole TCP/IP TCP (Transmission Control Protocol) : protocole de contrôle de transmission IP (Internet Protocol) : Protocole d’Internet Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. RÈGLES DE COMMUNICATION IP (Internet protocol) Internet (inter-network) : Interconnexion des réseaux de la planète Le protocole IP permet aux ordinateurs des réseaux de communiquer entre eux L’adressage IP permet l’identification et la localisation d’une machine sur un réseau Constitution d’une adresse IP Constituée de 4 octets, elle est découpée en deux parties : 1. Le numéro de réseau « netid » 2. Le numéro de l’hôte (PC, Api…) » hostid » Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. RÈGLES DE COMMUNICATION IP (Internet protocol) Constitution d’une adresse IP Constituée de 4 octets, elle est découpée en deux parties : 1. Le numéro de réseau « netid » 2. Le numéro de l’hôte (PC, Api…) » hostid » Notion de classe d’adresse IP La taille du netid dépend de la classe d’adresse IP. Plus le numéro de réseau est grand plus le nombre d’hôtes sera petit Classe Nombre d’octets réseaux Nombre d’octets hôtes A 1 (126 réseaux) 3 (16777214 hôtes) B 2 (16384 réseaux) 2 (65534 hôtes) C 3 (2097152 réseaux) 1 (254 hôtes) Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. RÈGLES DE COMMUNICATION TCP (Transmission Control Protocol) Quand vous envoyez un paquet IP sur internet : Ø Il passe par des dizaines de routeurs. Il arrive que des paquets se perdent ou arrivent en double Ø Rien ne permet de savoir si le paquet est bien arrivé Ø La taille des paquets est limitée (~ 150 octets) TCP est capable de : Ø Vérifier si le destinataire est prêt à recevoir les données Ø Découper les gros paquets pour que IP les accepte Ø Numéroter les paquets Ø Vérifier qu’ils sont tous arrivés Ø Redemander les paquets manquants Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. CLASSIFICATION GLOBALE DES RÉSEAUX Classification globale la plus courante à ce jour Ü Réseau longue distance Le réseau longue distance ou étendu, WAN ( Wide Area Network) répond à des besoins de communication entre sites géographiques distants. Ü Réseau local En règle générale un réseau local, LAN (Local Area Networks), procure des vitesses d’échanges importantes. Le LAN répond à des besoins de communication limité à un site. Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. CLASSIFICATION GLOBALE DES RÉSEAUX Exemples de réseaux de données Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. Réseau longue distance : WAN Réseau local : LAN Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. RÉSEAU LONGUE DISTANCE : WAN Structure de réseaux WAN Topologie Maille C’est la forme classique d’organisation des Réseaux longues distances (WAN). Les équipements sont reliés entre eux pour former une toile (Web) d’araignée (comme Internet). Chaque nœud a un rôle de routeur. Pour atteindre un nœud, les chemins sont multiples et choisis en fonction de critères comme la disponibilité d’un nœud ou d’un WAN, la qualité de transmission ou la charge ponctuelle sur un tronçon WAN donné. . . Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. BUS ET RÉSEAUX EXEMPLE D’APPLICATION Réseau longue distance : WAN Réseau local : LAN Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. RÉSEAUX LOCAUX : LAN ARCHITECTURES ET TYPOLOGIES Principales architectures de réseaux LAN (gestion) Poste à poste Une solution simple consiste à exploiter les fonctions de réseau poste à poste intégrées aux systèmes d’exploitation (ex : windows), Dans ce type d’architecture, il n’y a pas de serveur. Tout poste qui fournit un service à un autre devient serveur. Exemple : sur le disque dur de chaque machine on crée des fichiers partagés accessibles par tous les autres Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. RÉSEAUX LOCAUX : LAN ARCHITECTURES ET TYPOLOGIES Principales architectures de réseaux LAN (gestion) Clients serveur Des machines clientes (machines faisant partie du réseau) contactent un serveur , machine puissante qui leur fournit des services (programmes, fichiers, connexion internet…) Avantages : Ø Ressources centralisées Ø Meilleur sécurité Ø Un réseau évolutif Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. RÉSEAUX LOCAUX : LAN ARCHITECTURES ET TYPOLOGIES Principales typologies de réseaux LAN (liaisons) Topologie en BUS C’est la forme la plus commune aux Réseaux locaux (LAN). En effet dans une topologie en bus tous les ordinateurs sont reliés à une même ligne de transmission par l'intermédiaire de câbles, généralement coaxial. Le mot "bus" désigne la ligne physique qui relie les machines du réseau. Chaque nœud est raccordé au bus par l’intermédiaire de modules de dérivation actifs ou passifs suivant le protocole de réseau. Terminal de dialogue A. P. I. Indicateur de poids Principaux composants Règles de communication Classification réseaux Variateur de vitesse Réseaux longue distance A. P. I. Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. RÉSEAUX LOCAUX : LAN ARCHITECTURES ET TYPOLOGIES Principales typologies de réseaux LAN (liaisons) Topologie Étoile Dans une topologie en étoile, les ordinateurs du réseau sont reliés à un système matériel appelé hub ou concentrateur. Il s'agit d'une boîte comprenant un certain nombre de jonctions auxquelles on peut connecter les câbles en provenance des ordinateurs. Celui-ci a pour rôle d'assurer la communication entre les différentes jonctions. Remarque: Contrairement aux réseaux construits sur une topologie en bus, les réseaux en topologie étoile sont beaucoup moins vulnérables car on peut aisément retirer une des connexions en la débranchant du concentrateur sans pour autant paralyser le reste du réseau. Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. RÉSEAUX LOCAUX : LAN ARCHITECTURES ET TYPOLOGIES Principales typologies de réseaux LAN (liaisons) Topologie anneau Les réseaux en anneau sont constitués d’un seul câble qui forme une boucle logique. Le droit de parler sur le réseau est matérialisé par un jeton qui passe de poste en poste. Chaque poste reçoit le jeton chacun son tour, le trafic est ainsi réglementé, il n’y a pas de collisions de « paquets » Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. ORGANISATION D’UN RÉSEAU D’ENTREPRISE LA TENDANCE ACTUELLE. . . L ’activité industrielle s’articule autour de trois pôles majeurs: 1) La conception qui a pour but de générer les données techniques, tels que dossiers d’installations, nomenclatures, gammes de fabrication (CAO, CFAO. . . ). 2) La Gestion de Production qui comprend la planification, le suivi de production et des coûts, l’ordonnancement et le traitement des flux, la gestion des données techniques et des stocks. 3) La Fabrication Automatisée qui reçoit ses données deux pôles précédents et qui en retour les nourrit de données réelles tels que constats, bilans, statuts. . . relatifs aux moyens et aux produits. Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. DOMAINES D ’APPLICATION Domaine informatique ÜSystèmes de gestion de base de données, fichiers Échanges à volumes élevés avec des temps de réponse non critique ÜSegments de données de volumes moyens Échanges entre unités de traitement ou de supervision à temps de réponse garantis. La synchronisation de ces unités exige le traitement sur événement. Domaine automatique: ÜCommande individuelle des processus Échanges cycliques et événementiels de faible volume ÜCapteurs et actionneurs Échanges cycliques de faible volume et à temps de réponse critique Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. LE CONCEPT CIM (COMPUTER INTEGRATED MANUFACTURING) Niveau 4 Niveau 3 Gestion globale Gestion de production Commande centralisée, supervision Niveau 2 Commande individuelle des processus Automatismes Niveau 1 Niveau 0 Traitement des interfaces d'E/S Capteurs - Actionneurs Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

. . tse. s nbui MMi Nombre d ’informations à transmettre … es tnsd… cboi SKe de on ec iltlis MBi Réseaux de communication intra et extra entreprise. FLUX DE DONNÉES EN COMMUNICATION Principaux composants Règles de communication Classification réseaux Réseaux longue distance Vitesse de communication Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. LE CONCEPT CIM de Production (COMPUTER Atelier INTEGRATED MANUFACTURING) Niveau 4 Niveau 3 Gestion globale Gestion de production Commande centralisée, supervision Niveau 2 Commande individuelle des processus Automatismes Niveau 1 Niveau 0 Traitement des interfaces d'E/S Capteurs - Actionneurs Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. ORGANISATION D’UN RÉSEAU D’ENTREPRISE STRUCTURE HIÉRARCHISÉE D’UN ATELIER DE PRODUCTION Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

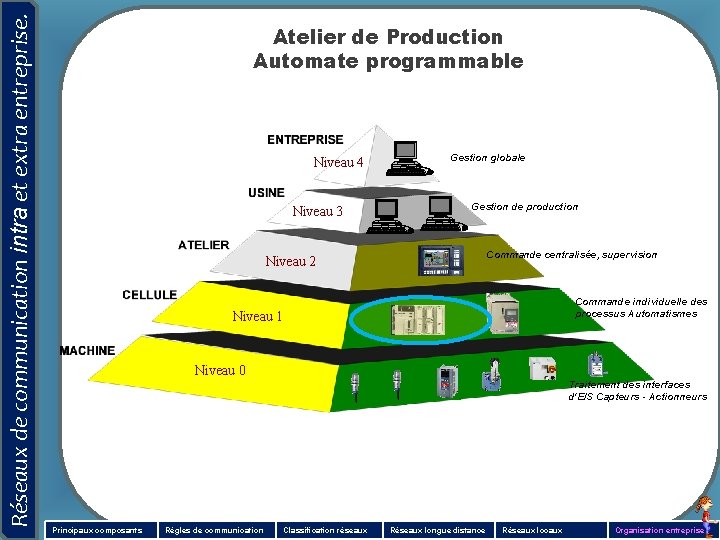

Réseaux de communication intra et extra entreprise. LE CONCEPT CIM Atelier de Production (COMPUTER INTEGRATED MANUFACTURING) Automate programmable Niveau 4 Niveau 3 Gestion globale Gestion de production Commande centralisée, supervision Niveau 2 Commande individuelle des processus Automatismes Niveau 1 Niveau 0 Traitement des interfaces d'E/S Capteurs - Actionneurs Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

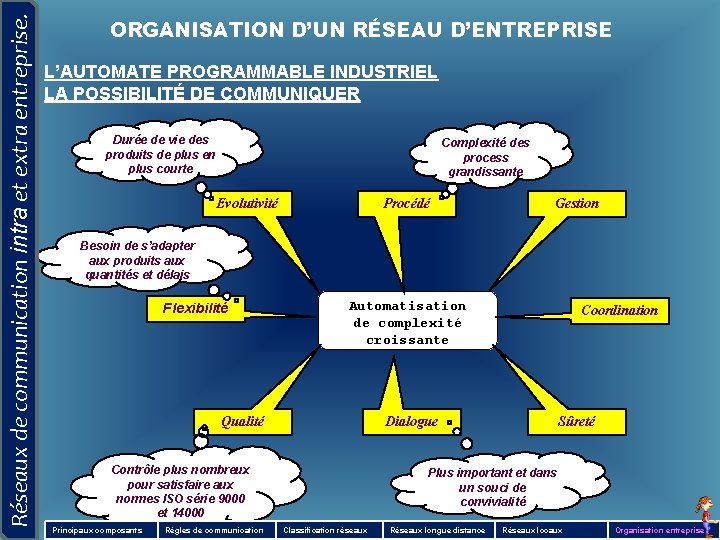

Réseaux de communication intra et extra entreprise. ORGANISATION D’UN RÉSEAU D’ENTREPRISE L’AUTOMATE PROGRAMMABLE INDUSTRIEL LA POSSIBILITÉ DE COMMUNIQUER Durée de vie des produits de plus en plus courte Complexité des process grandissante Evolutivité Procédé Gestion Besoin de s’adapter aux produits aux quantités et délais Flexibilité Automatisation de complexité croissante Qualité Dialogue Contrôle plus nombreux pour satisfaire aux normes ISO série 9000 et 14000 Principaux composants Règles de communication Coordination Sûreté Plus important et dans un souci de convivialité Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. ORGANISATION D’UN RÉSEAU D’ENTREPRISE L’AUTOMATE PROGRAMMABLE INDUSTRIEL LA POSSIBILITÉ DE COMMUNIQUER Machines autonomes Chaque machine réalise une étape dans le processus de production. Les manutentions entre machines sont nombreux , longs et couteux. Cellules flexibles à Cde répartie etde hiérarchisée Cellules production Machines ligneà -à commande Le besoinassociées de décentralisée flexibilitéen conduit centralisée et Ici, prévoir le produit passe libres de des transferts La nécessité de coordonner coordonnée automatiquement d’une machine produits de machine à machine, l’action Un retour des aux machines commandes a d’abord à laune suivante. machine peut traiter ou non conduit décentralisées à centraliser s’est imposé, leurs le produit Dans ce casprésenté simple c’est le commandes, mais avec unececoordination qui ades compliqué - Pour ladu commande, liaisons transfert produit lui-même qui lesiso-niveaux entre interventions machines ici locales assurée de par complètent les assure la liaison entre machines réglages une liaison etinter-niveaux. de dépannages. liaisons qui assure la liaison avec la supervision Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. LE CONCEPT CIM Atelier de Production (COMPUTER INTEGRATED MANUFACTURING) Supervision Niveau 4 Niveau 3 Gestion globale Gestion de production Commande centralisée, supervision Niveau 2 Commande individuelle des processus Automatismes Niveau 1 Niveau 0 Traitement des interfaces d'E/S Capteurs - Actionneurs Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. ORGANISATION D’UN RÉSEAU D’ENTREPRISE RÔLE ET INTÉRÊT DE LA SUPERVISION. Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. ORGANISATION D’UN RÉSEAU D’ENTREPRISE DIFFÉRENTS DIALOGUES D’UNE SUPERVISION DE PRODUCTION Assurer la conduite du système en production Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. ORGANISATION D’UN RÉSEAU D’ENTREPRISE DIFFÉRENTS DIALOGUES D’UNE SUPERVISION DE PRODUCTION Faire face aux défaillances des systèmes automatisés Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. ORGANISATION D’UN RÉSEAU D’ENTREPRISE DIFFÉRENTS DIALOGUES D’UNE SUPERVISION DE PRODUCTION Informer pour faire progresser l’outil et le produit Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. ORGANISATION D’UN RÉSEAU D’ENTREPRISE RÉSEAU UNI-TELWAY : (LAN) Quelques échanges possibles : Affichage de messages Automate Données programme Automate Principaux composants Règles de communication Données programme Réglages, consignes … Classification réseaux Réseaux longue distance Terminal d’exploitation Automate Variateur de vitesse Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. ORGANISATION D’UN RÉSEAU D’ENTREPRISE MISE EN ŒUVRE RÉSEAUX Equipement qui Gère la communication Principaux composants Règles de communication Système d’adressage Classification réseaux Réseau UNI-TELWAY Réseaux longue distance Réseau MODBUS Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. LE CONCEPT CIM Atelier de Production (COMPUTER MANUFACTURING) Bus. INTEGRATED capteurs / actionneurs Niveau 4 Niveau 3 Gestion globale Gestion de production Commande centralisée, supervision Niveau 2 Commande individuelle des processus Automatismes Niveau 1 Niveau 0 Traitement des interfaces d'E/S Capteurs - Actionneurs Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. ORGANISATION D’UN RÉSEAU D’ENTREPRISE INTERFACE ACTIONNEUR / CAPTEURS : ASI Présentation AS-Interface a été développé afin de minimiser les coûts de connexion des capteurs, des actionneurs et des systèmes intégrés. Principales caractéristiques Economique - Utilisable en environnement difficile - Sur - Réponse en temps réel - Universel - Installation facile - Extension facile - Immunité aux interférences - Compatible avec les normes EN, IEC Principe général Normalement, l’information et la puissance sont transmises sur le même câble jaune. Si l’esclave consomme plus de puissance, vous pouvez utiliser une alimentation auxiliaire avec un câble noir séparé, utilisant le même système de raccordement Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. ORGANISATION D’UN RÉSEAU D’ENTREPRISE INTERFACE ACTIONNEUR / CAPTEURS : ASI Principe général Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. ORGANISATION D’UN RÉSEAU D’ENTREPRISE INTERFACE ACTIONNEUR / CAPTEURS : ASI Principe général Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. ORGANISATION D’UN RÉSEAU D’ENTREPRISE INTERFACE ACTIONNEUR / CAPTEURS : ASI Prises vampires Câble auto cicatrisant Principe général Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. ORGANISATION D’UN RÉSEAU D’ENTREPRISE INTERFACE ACTIONNEUR / CAPTEURS : ASI Topologie Maitre esclave esclave Possibilité de connecter n’importe ou, n'importe quand Ø Une nouvelle ligne Ø Un nouvel esclave. Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. ORGANISATION D’UN RÉSEAU D’ENTREPRISE INTERFACE ACTIONNEUR / CAPTEURS : ASI Différents composants Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

Réseaux de communication intra et extra entreprise. ORGANISATION D’UN RÉSEAU D’ENTREPRISE INTERFACE ACTIONNEUR / CAPTEURS : ASI Distances maximales L e nombre maxi d’esclaves reste toujours de 31, 4 entrées et / ou 4 sorties par esclave. Soit un max de 248 capteurs ou actionneurs TOR Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise

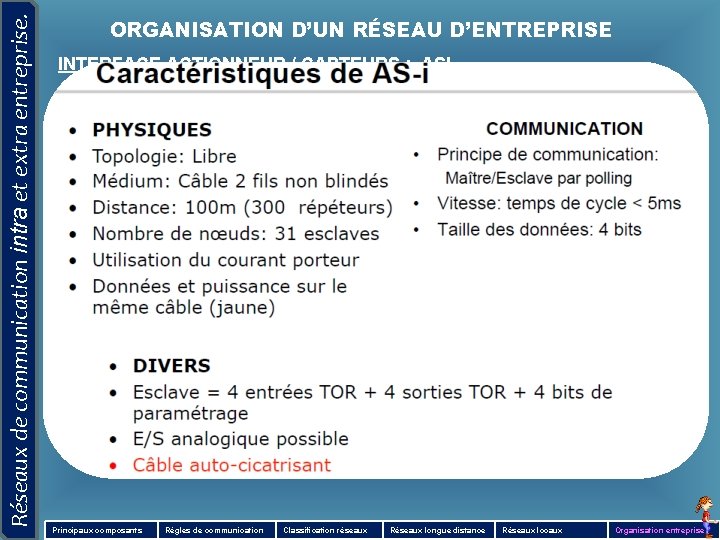

Réseaux de communication intra et extra entreprise. ORGANISATION D’UN RÉSEAU D’ENTREPRISE INTERFACE ACTIONNEUR / CAPTEURS : ASI Résumé Principaux composants Règles de communication Classification réseaux Réseaux longue distance Réseaux locaux Organisation entreprise
