RS-232 / RS-485 l l l l Introducción RS-232. Características RS-232. Estructura de un

RS-232 / RS-485 l l l l Introducción RS-232. Características RS-232. Estructura de un carácter. Señales más usadas RS-232. Introducción RS-485. Características RS-485. Comparación RS-232 / RS-485. Conversores.

INTRODUCCIÓN: RS-232 Este estándard fue diseñado en los 60 s para comunicar un equipo

INTRODUCCIÓN: RS-232 Este estándard fue diseñado en los 60 s para comunicar un equipo terminal de datos o DTE (Data Terminal Equipment, el PC en este caso) y un equipo de comunicación de datos o DCE (Data Communication Equipment, habitualmente un módem). l El RS-232 C es un estándar que constituye la tercera revisión de la antigua norma RS-232, propuesta por la EIA (Asociación de Industrias Electrónicas), realizándose posteriormente un versión internacional por el CCITT, conocida como V. 24. l

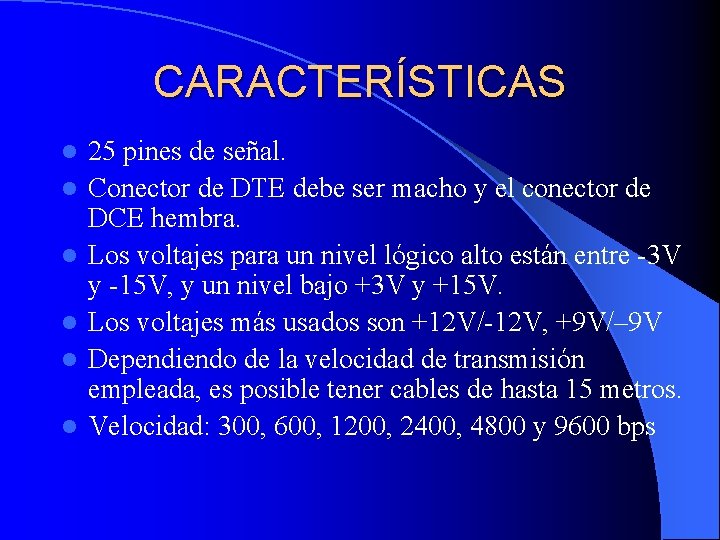

CARACTERÍSTICAS l l l 25 pines de señal. Conector de DTE debe ser macho

CARACTERÍSTICAS l l l 25 pines de señal. Conector de DTE debe ser macho y el conector de DCE hembra. Los voltajes para un nivel lógico alto están entre -3 V y -15 V, y un nivel bajo +3 V y +15 V. Los voltajes más usados son +12 V/-12 V, +9 V/– 9 V Dependiendo de la velocidad de transmisión empleada, es posible tener cables de hasta 15 metros. Velocidad: 300, 600, 1200, 2400, 4800 y 9600 bps

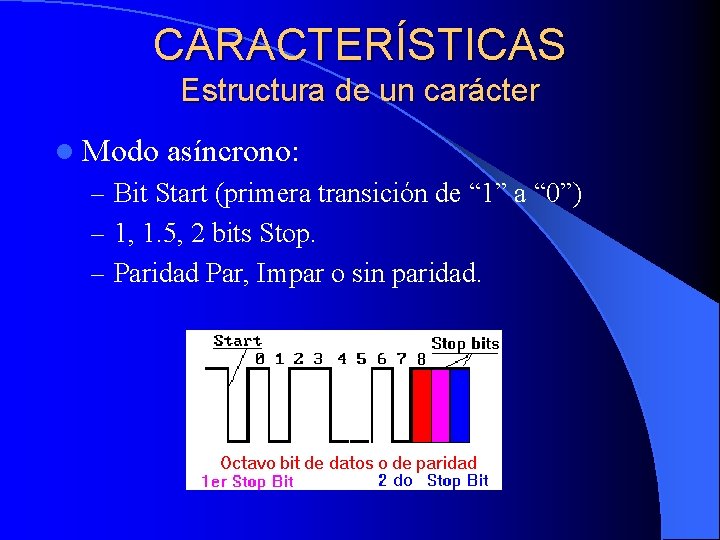

CARACTERÍSTICAS Estructura de un carácter l Modo asíncrono: – Bit Start (primera transición de

CARACTERÍSTICAS Estructura de un carácter l Modo asíncrono: – Bit Start (primera transición de “ 1” a “ 0”) – 1, 1. 5, 2 bits Stop. – Paridad Par, Impar o sin paridad.

CARACTERÍSTICAS Estructura de un carácter l Modo síncrono: – Frecuencia receptor es 16 o

CARACTERÍSTICAS Estructura de un carácter l Modo síncrono: – Frecuencia receptor es 16 o 64 mayor que la el emisor. – Sincronización mediante circuitos UART.

Señales más utilizadas l l l DTR (Data-Terminal-Ready) DSR (Data-Set-Ready) RTS (Request-To-Send) CD (Carrier-Detect)

Señales más utilizadas l l l DTR (Data-Terminal-Ready) DSR (Data-Set-Ready) RTS (Request-To-Send) CD (Carrier-Detect) CTS (Clear-To-Send)

DB-25 y DB-9 Las señales TXD, DTR y RTS son de salida, mientras que

DB-25 y DB-9 Las señales TXD, DTR y RTS son de salida, mientras que RXD, DSR, CTS y DCD son de entrada. La masa de referencia para todas las señales es SG (Tierra de Señal). Finalmente, existen otras señales como RI (Indicador de Llamada).

INTRODUCCIÓN: RS-485 l Se utiliza una conexión balanceada sin conector fisico. Con lo que

INTRODUCCIÓN: RS-485 l Se utiliza una conexión balanceada sin conector fisico. Con lo que se consigue mejorar la velocidad y distáncia máxima.

CARACTERISTICAS l Velocidad máxima de 100 Kbps hasta 1200 m y de 10 Mbps

CARACTERISTICAS l Velocidad máxima de 100 Kbps hasta 1200 m y de 10 Mbps hasta 12 m. l Señales de cómo máximo 6 V y de cómo mínimo 200 m. V. l Amplificadores de triple estado, permiten interconectar hasta 64 dispositivos.

COMPARACIÓN l El uso de tensiones elevados de hasta 15 V en RS-232 y

COMPARACIÓN l El uso de tensiones elevados de hasta 15 V en RS-232 y de circuitos no balanceados hace que sea más susceptible al ruido. En cambio en RS-485 se utilizan voltages de cómo máximo 6 V y circuitos balanceados por lo que se reduce el factor de ruido. l Con RS-485 se permiten conectar hasta 64 dispositivos.

Conversores RS 232 / RS 485 l Permite pasar de una comunicación RS-232 a

Conversores RS 232 / RS 485 l Permite pasar de una comunicación RS-232 a una RS -485 y viceversa l El dispositivo al que se conecta el conversor debe realizar el control del RTS l Los puertos RS-232 y RS-485 están optoacoplados l Es un dispositivo transparente al sistema
