Rozwiązania projektowe systemów zabezpieczenia przed zadymieniem klatek schodowych z kompensacją mechaniczną z uwzględnieniem dostępnych rozwiązań technicznych” – omówienie hybrydowego systemu mcr H-EX Łukasz Ostapiuk

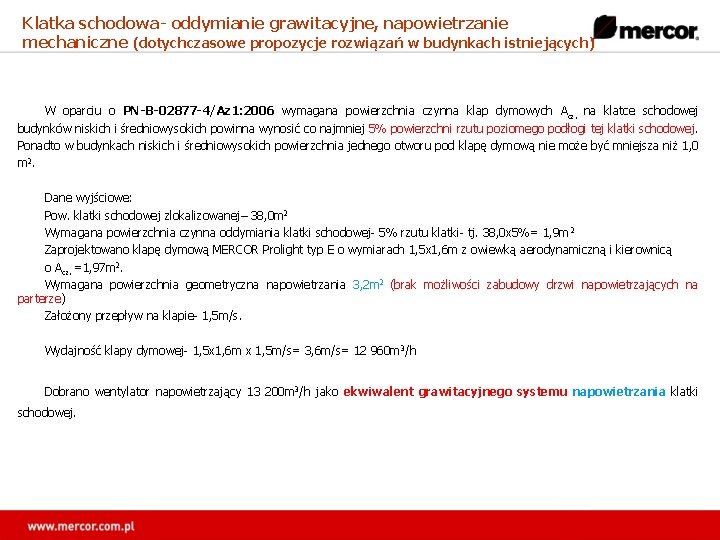

Klatka schodowa- oddymianie grawitacyjne, napowietrzanie mechaniczne (dotychczasowe propozycje rozwiązań w budynkach istniejących) W oparciu o PN-B-02877 -4/Az 1: 2006 wymagana powierzchnia czynna klap dymowych Acz. na klatce schodowej budynków niskich i średniowysokich powinna wynosić co najmniej 5% powierzchni rzutu poziomego podłogi tej klatki schodowej. Ponadto w budynkach niskich i średniowysokich powierzchnia jednego otworu pod klapę dymową nie może być mniejsza niż 1, 0 m 2. Dane wyjściowe: Pow. klatki schodowej zlokalizowanej– 38, 0 m 2 Wymagana powierzchnia czynna oddymiania klatki schodowej- 5% rzutu klatki- tj. 38, 0 x 5%= 1, 9 m 2 Zaprojektowano klapę dymową MERCOR Prolight typ E o wymiarach 1, 5 x 1, 6 m z owiewką aerodynamiczną i kierownicą o Acz. =1, 97 m 2. Wymagana powierzchnia geometryczna napowietrzania 3, 2 m 2 (brak możliwości zabudowy drzwi napowietrzających na parterze) Założony przepływ na klapie- 1, 5 m/s. Wydajność klapy dymowej- 1, 5 x 1, 6 m x 1, 5 m/s= 3, 6 m/s= 12 960 m 3/h Dobrano wentylator napowietrzający 13 200 m 3/h jako ekwiwalent grawitacyjnego systemu napowietrzania klatki schodowej.

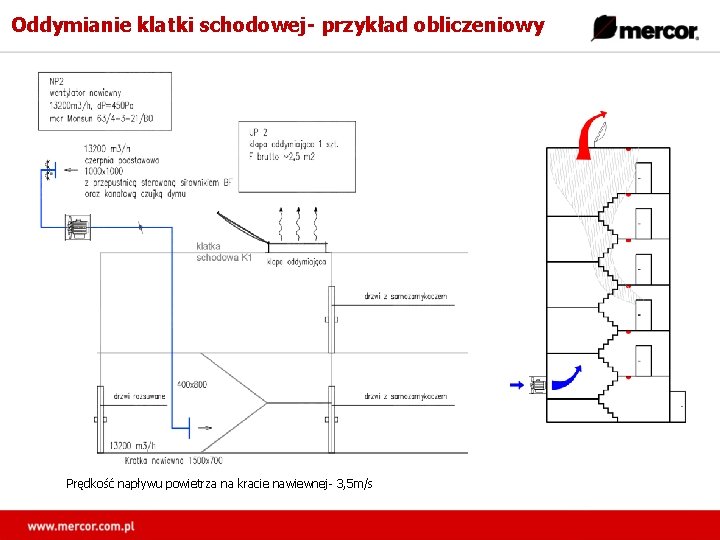

Oddymianie klatki schodowej- przykład obliczeniowy Prędkość napływu powietrza na kracie nawiewnej- 3, 5 m/s

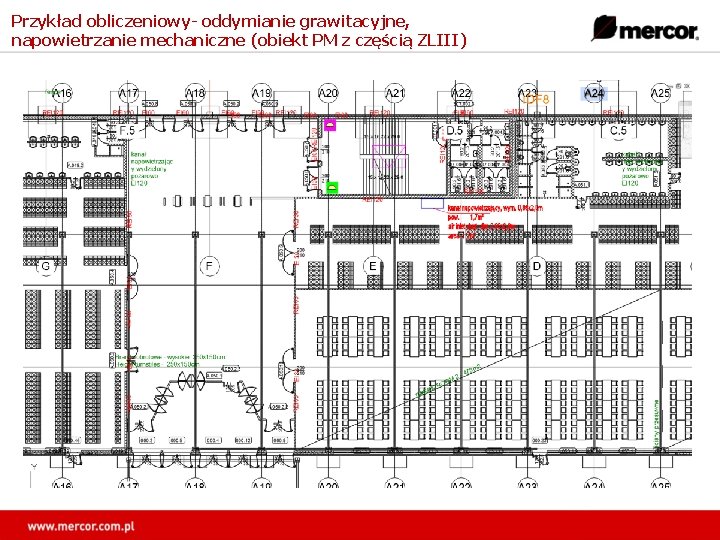

Przykład obliczeniowy- oddymianie grawitacyjne, napowietrzanie mechaniczne (obiekt PM z częścią ZLIII)

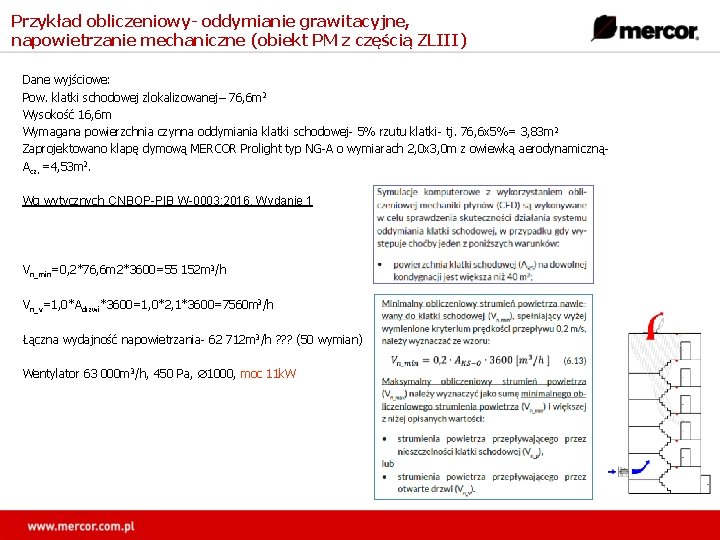

Przykład obliczeniowy- oddymianie grawitacyjne, napowietrzanie mechaniczne (obiekt PM z częścią ZLIII) Dane wyjściowe: Pow. klatki schodowej zlokalizowanej– 76, 6 m 2 Wysokość 16, 6 m Wymagana powierzchnia czynna oddymiania klatki schodowej- 5% rzutu klatki- tj. 76, 6 x 5%= 3, 83 m 2 Zaprojektowano klapę dymową MERCOR Prolight typ NG-A o wymiarach 2, 0 x 3, 0 m z owiewką aerodynamicznąAcz. =4, 53 m 2. Wg wytycznych CNBOP-PIB W-0003: 2016, Wydanie 1 Vn_min=0, 2*76, 6 m 2*3600=55 152 m 3/h Vn_v=1, 0*Adrzwi*3600=1, 0*2, 1*3600=7560 m 3/h Łączna wydajność napowietrzania- 62 712 m 3/h ? ? ? (50 wymian) Wentylator 63 000 m 3/h, 450 Pa, 1000, moc 11 k. W

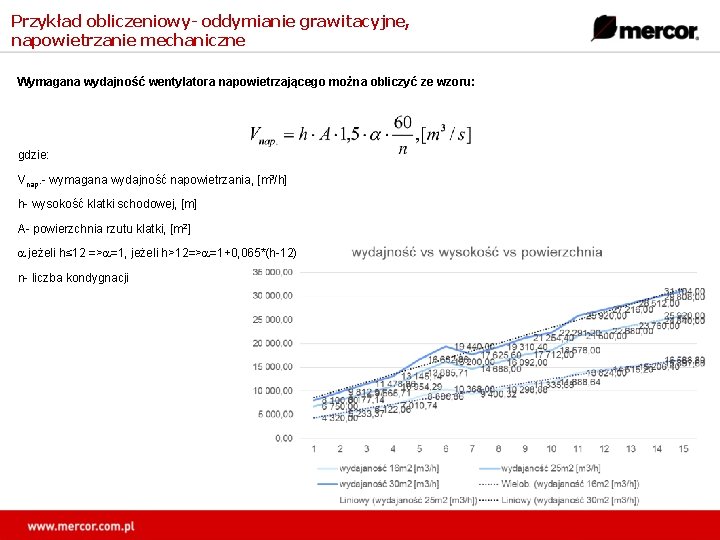

Przykład obliczeniowy- oddymianie grawitacyjne, napowietrzanie mechaniczne Wymagana wydajność wentylatora napowietrzającego można obliczyć ze wzoru: gdzie: Vnap. - wymagana wydajność napowietrzania, [m 3/h] h- wysokość klatki schodowej, [m] A- powierzchnia rzutu klatki, [m 2] a jeżeli h≤ 12 =>a=1, jeżeli h>12=>a=1+0, 065*(h-12) n- liczba kondygnacji

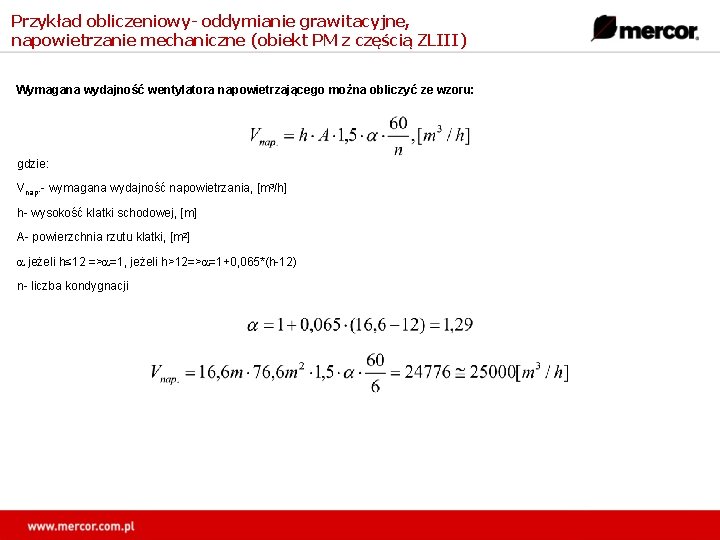

Przykład obliczeniowy- oddymianie grawitacyjne, napowietrzanie mechaniczne (obiekt PM z częścią ZLIII) Wymagana wydajność wentylatora napowietrzającego można obliczyć ze wzoru: gdzie: Vnap. - wymagana wydajność napowietrzania, [m 3/h] h- wysokość klatki schodowej, [m] A- powierzchnia rzutu klatki, [m 2] a jeżeli h≤ 12 =>a=1, jeżeli h>12=>a=1+0, 065*(h-12) n- liczba kondygnacji

Przykład obliczeniowy- oddymianie grawitacyjne, napowietrzanie mechaniczne (obiekt PM z częścią ZLIII)

Przykład obliczeniowy- oddymianie grawitacyjne, napowietrzanie mechaniczne (obiekt PM z częścią ZLIII), schemat blokowy

Przykład obliczeniowy- oddymianie grawitacyjne, napowietrzanie mechaniczne (obiekt mieszkalny)

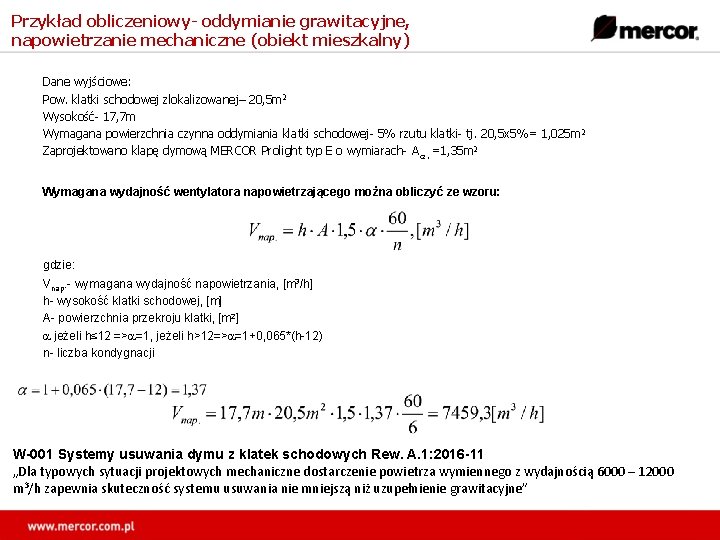

Przykład obliczeniowy- oddymianie grawitacyjne, napowietrzanie mechaniczne (obiekt mieszkalny) Dane wyjściowe: Pow. klatki schodowej zlokalizowanej– 20, 5 m 2 Wysokość- 17, 7 m Wymagana powierzchnia czynna oddymiania klatki schodowej- 5% rzutu klatki- tj. 20, 5 x 5%= 1, 025 m 2 Zaprojektowano klapę dymową MERCOR Prolight typ E o wymiarach- Acz. =1, 35 m 2 Wymagana wydajność wentylatora napowietrzającego można obliczyć ze wzoru: gdzie: Vnap. - wymagana wydajność napowietrzania, [m 3/h] h- wysokość klatki schodowej, [m] A- powierzchnia przekroju klatki, [m 2] a jeżeli h≤ 12 =>a=1, jeżeli h>12=>a=1+0, 065*(h-12) n- liczba kondygnacji W-001 Systemy usuwania dymu z klatek schodowych Rew. A. 1: 2016 -11 „Dla typowych sytuacji projektowych mechaniczne dostarczenie powietrza wymiennego z wydajnością 6000 – 12000 m 3/h zapewnia skuteczność systemu usuwania nie mniejszą niż uzupełnienie grawitacyjne”

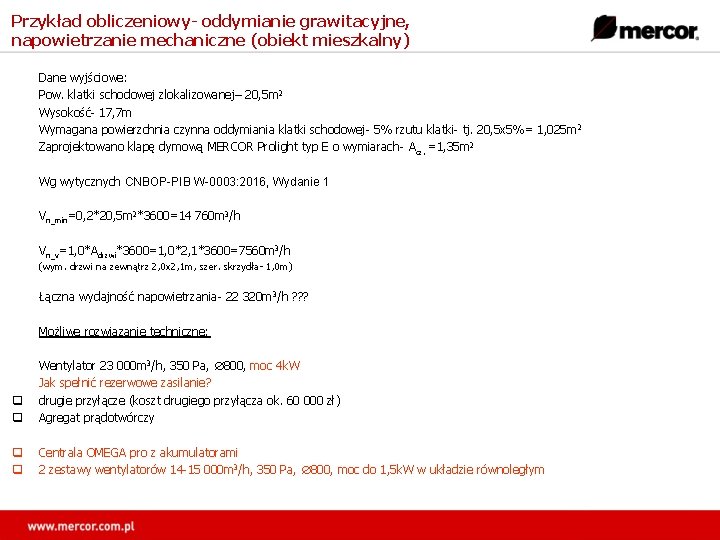

Przykład obliczeniowy- oddymianie grawitacyjne, napowietrzanie mechaniczne (obiekt mieszkalny) Dane wyjściowe: Pow. klatki schodowej zlokalizowanej– 20, 5 m 2 Wysokość- 17, 7 m Wymagana powierzchnia czynna oddymiania klatki schodowej- 5% rzutu klatki- tj. 20, 5 x 5%= 1, 025 m 2 Zaprojektowano klapę dymową MERCOR Prolight typ E o wymiarach- Acz. =1, 35 m 2 Wg wytycznych CNBOP-PIB W-0003: 2016, Wydanie 1 Vn_min=0, 2*20, 5 m 2*3600=14 760 m 3/h Vn_v=1, 0*Adrzwi*3600=1, 0*2, 1*3600=7560 m 3/h (wym. drzwi na zewnątrz 2, 0 x 2, 1 m, szer. skrzydła- 1, 0 m) Łączna wydajność napowietrzania- 22 320 m 3/h ? ? ? Możliwe rozwiązanie techniczne: q q Wentylator 23 000 m 3/h, 350 Pa, 800, moc 4 k. W Jak spełnić rezerwowe zasilanie? drugie przyłącze (koszt drugiego przyłącza ok. 60 000 zł) Agregat prądotwórczy q q Centrala OMEGA pro z akumulatorami 2 zestawy wentylatorów 14 -15 000 m 3/h, 350 Pa, 800, moc do 1, 5 k. W w układzie równoległym

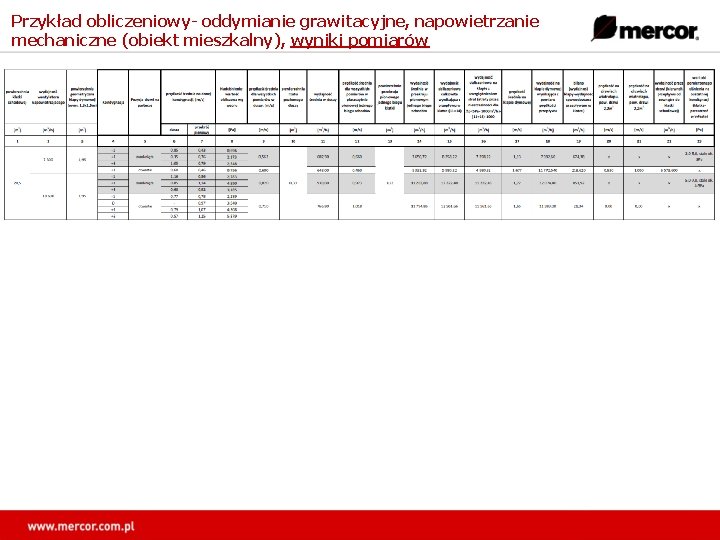

Przykład obliczeniowy- oddymianie grawitacyjne, napowietrzanie mechaniczne (obiekt mieszkalny), wyniki pomiarów

Zestaw wyrobów do zabezpieczenia przed zadymieniem klatek schodowych mcr H-EX
