Rozpočtování - Inženýrských staveb

Rozpočtování - Inženýrských staveb https: //www. rsd. cz/wps/portal/web/technicke-predpisy/soupisy-a-ceny-praci • Cenové normativy - pro stanovení ceny staveb v úrovni zpracování Záměru projektu. • Cenová databáze – OTSKP-SPK

STRUKTURA CENOVÝCH NORMATIVŮ

CENOVÉ NORMATIVY

CENOVÝ STANDARD - MOST

CENOVÉ NORMATIVY – ATRIBUTY MOSTY

CENOVÉ NORMATIVY - RIZIKA • Rizika plynoucí z průzkumů umístění stavby • Rizika plynoucí z technologického vývoje stavby • Environmentální rizika • Externí rizika

CENOVÝ STANDARD - MOST

CENOVÁ DATABÁZE • Oborový třídník stavebních konstrukcí a prací staveb pozemních komunikací (OTSKP-SPK) • Oborový třídník stavebních konstrukcí a prací železničních staveb (OTSKP-ŽS)

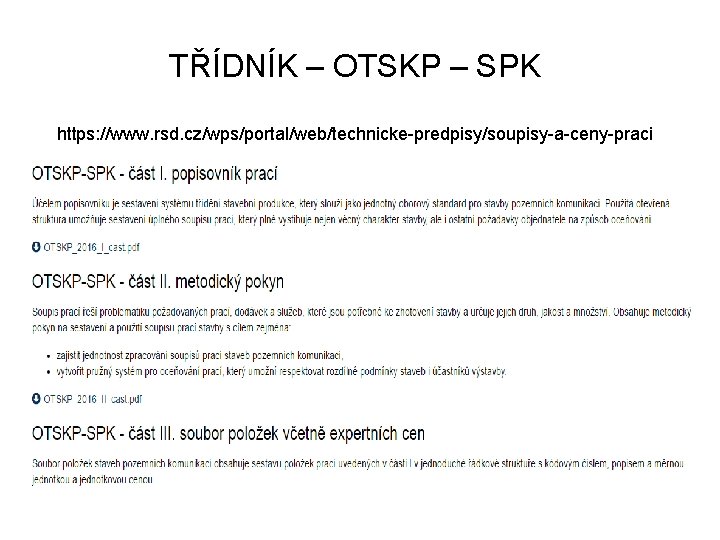

TŘÍDNÍK – OTSKP – SPK https: //www. rsd. cz/wps/portal/web/technicke-predpisy/soupisy-a-ceny-praci

TECHNICKÁ SPECIFIKACE MOSTU Definice mostu Most je mostní objekt s kolmou světlostí alespoň jednoho mostního otvoru o délce větší než 2, 0 m. Technická specifikace mostu • Spodní stavba – (založení stavby, opěry, pilíře). • Hlavní nosná konstrukce + ložiska, mostní závěry. • Mostní svršek – (konstrukce říms, chodníků a vozovkového souvrství včetně hydroizolace). • Vybavení – (konstrukce říms, chodníků a vozovkového souvrství včetně hydroizolace). 11

MOSTNÍ NÁZVOSLOVÍ Délka mostu – průměrná vzdálenost mezi konci mostních křídel nebo jiným ukončením mostu, měřená v ose mostu

MOSTNÍ NÁZVOSLOVÍ Délka přemostění – vzdálenost líců krajních podpěr (opěr), konců krakorcových mostních polí, měřená v ose mostu

MOSTNÍ NÁZVOSLOVÍ Světlost mostního otvoru Mostní otvor Světlost mostního otvoru – vodorovná vzdálenost mezi líci podpěr, které omezují mostní otvor po stranách. Rozeznáváme světlosti - podle úrovně měření – horní, mezilehlou a dolní Minimální světlost mostu je 2, 01 m, pokud je menší mluvíme o propustku

MOSTNÍ NÁZVOSLOVÍ Rozpětí – vzdálenost dvou sousedících teoretických podporových bodů nosné konstrukce

MOSTNÍ NÁZVOSLOVÍ Mostní pole – úsek hlavní nosné konstrukce, který přemosťuje prostor mezi dvěma sousedními mostními podpěrami, anebo který tvoří převislý konec hlavní nosné konstrukce za krajní podpěrou (krakorcové pole). U rámových mostů – rámové pole, u klenbových – klenbové pole, u obloukových – obloukové pole.

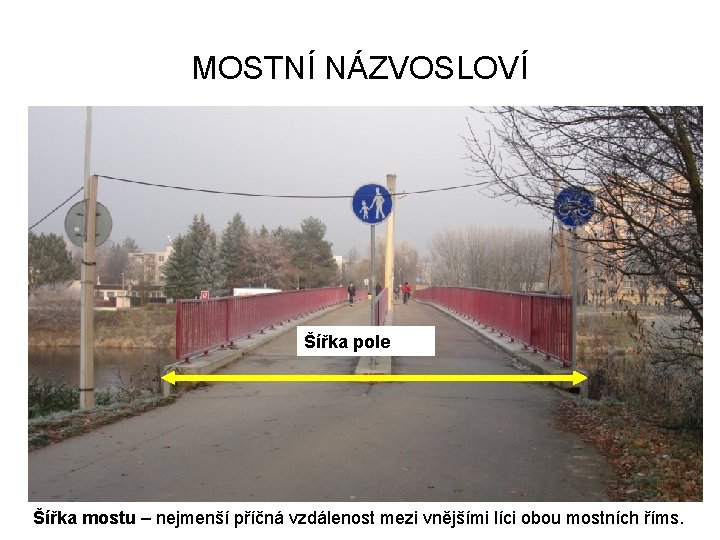

MOSTNÍ NÁZVOSLOVÍ Šířka pole Šířka mostu – nejmenší příčná vzdálenost mezi vnějšími líci obou mostních říms.

MOSTNÍ NÁZVOSLOVÍ Volná šířka mostu – nejmenší šířka kolmo k ose mostu mezi vnitřními líci stálých bočních překážek.

MOSTNÍ NÁZVOSLOVÍ Niveleta mostu ního Dno vod toku Výška mostu – největší výškový rozdíl mezi niveletou mostu a mezi povrchem přemosťované pozemní komunikace, niveletou přemosťované dráhy, dnem vodního toku, nádrže, terénu atd.

MOSTNÍ NÁZVOSLOVÍ Stavební výška – výškový rozdíl mezi niveletou a nejnižším bodem na nosné konstrukci mostu, např. spodní hranou nosníku v témž příčném řezu.
