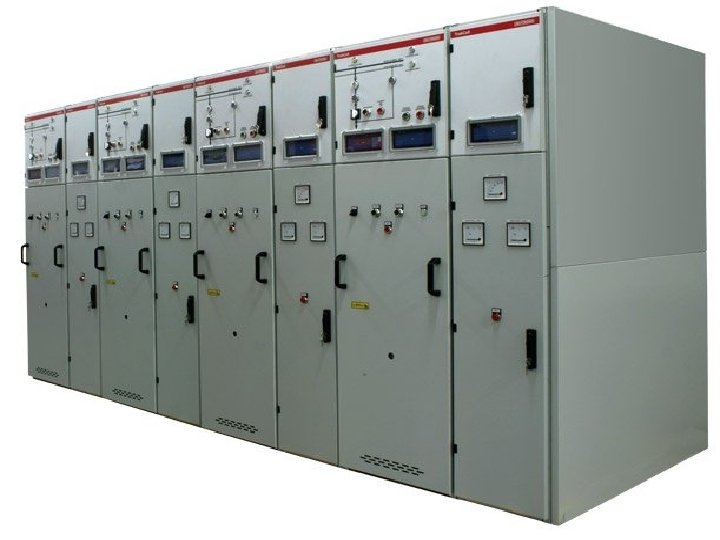

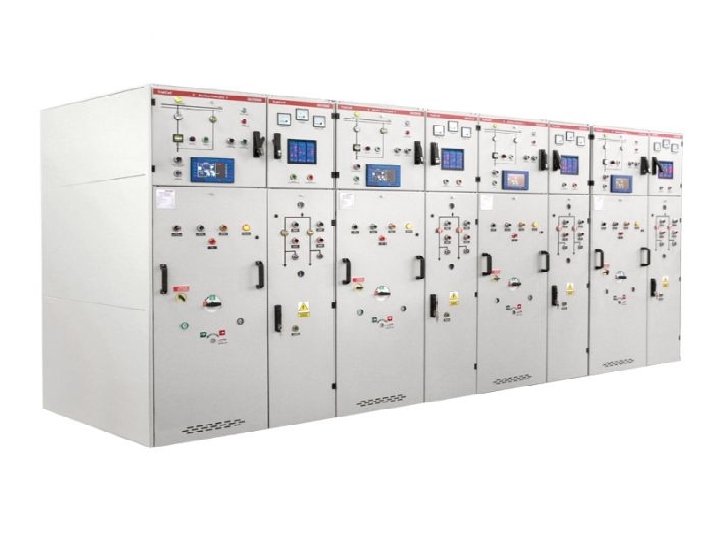

Budowa rozdzielni trakcyjnej prądu stałego (plusowej) zbliżona jest do budowy rozdzielni energetycznej prądu przemiennego. Głównym elementem w rozdzielni są szyny zbiorcze, do których przyłączone są pola linii zasilających z zespołów przetwórczych. Zwykle rozdzielnię stanowią dwie sekcjonowane szyny - główna i zapasowa. Z szyn wyprowadzone są tory zasilające kable zasilaczy.

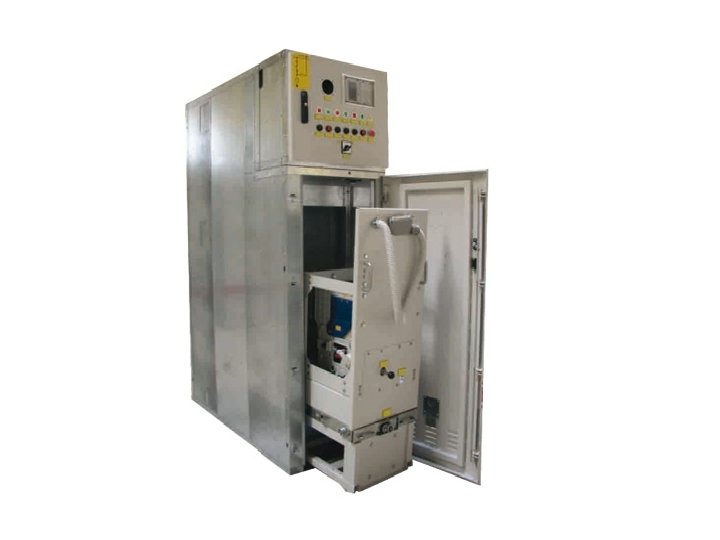

W polach zasilających rozdzielnię trakcyjną znajdują się odłączniki szyny głównej, które jednocześnie są odłącznikami zespołów przetwórczych po stronie prądu stałego. W polu linii zasilającej sieć trakcyjną znajdują się wyłączniki szybkie, odłączniki, urządzenia samoczynnego ponownego załączenia (SPZ), urządzenia próby linii (UPL) oraz zestawy do pomiaru wartości napięcia i prądu a także zabezpieczenia przeciwprzepięciowe (odgromniki). W rozdzielni trakcyjnej znajdują się dwie szyny zbiorcze, z których każda jest sekcjonowana.
Dzięki takiemu układowi możliwa jest praca awaryjna rozdzielni trakcyjnej. W przypadku uszkodzenia w jednej części szyny głównej następuje przełączenie układu i sieć zasilana jest z szyny zapasowej. Podstacja trakcyjna zasilająca dwutorowy szlak wyposażona jest zwykle w cztery zasilacze (cztery wyłączniki szybkie główne).

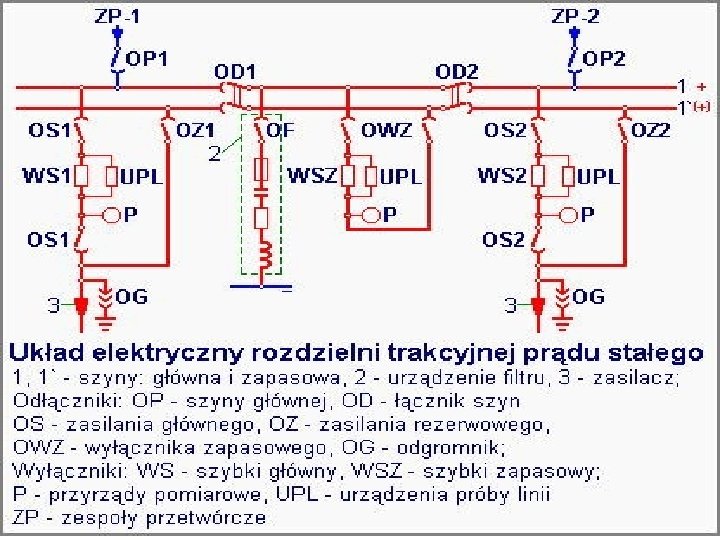

Powyższy rysunek przedstawia schemat rozdzielni trakcyjnej z dwiema sekcjonowanymi szynami: główną 1 i zapasową 1`. Obie szyny podzielone są na sekcje. Szyna główna w pierwszej sekcji zasilana jest z pierwszego zespołu przetwórczego ZP-1, natomiast w trzeciej sekcji z zespołu przetwórczego ZP-2. Oba zespoły są połączone z szyną główną poprzez odłączniki szyny głównej OP. W sekcji centralnej znajduje się łącznik obu szyn zwierany dwoma odłącznikami OWZ oraz wyłącznikiem szybkim zapasowym WSZ.
Do sekcji centralnej dołączone jest poprzez odłącznik filtru OF urządzenie wygładzające. Sekcja centralna połączona jest z sekcją pierwszą i trzecią poprzez odłączniki OD. Sekcje pierwsza i trzecia zasilają kable zasilające poprzez odłączniki OS i wyłączniki szybkie główne WS. Do sekcji dołączone są urządzenia próby linii UPL oraz przyrządy pomiarowe P. Jako zabezpieczenie przeciwprzepięciowe stosuje się odgromniki OG, które znajdują się na końcu pól zasilających.
W razie awarii któregoś z wyłączników szybkich lub jednej z sekcji szyny głównej następuje natychmiastowe przełączenie układu. W sekcji centralnej zostają zamknięte odłączniki OWZ oraz w uszkodzonej sekcji odłącznik OZ. W takim układzie głównym zabezpieczeniem jest wyłącznik szybki zapasowy WSZ. Wszystkie wyłączniki szybkie zarówno główne jak i zapasowy zbocznikowane są urządzeniami próby linii (UPL).
