Rozłączanie połączeń
![Połączenia gwintowane Do rozłączania połączeń gwintowanych służą klucze Płaskie Oczkowe Połączenia gwintowane • Do rozłączania połączeń gwintowanych służą klucze: - Płaskie - Oczkowe -](https://slidetodoc.com/presentation_image_h2/cb694bf2efeaeb3b5e71ad58c0037120/image-2.jpg)

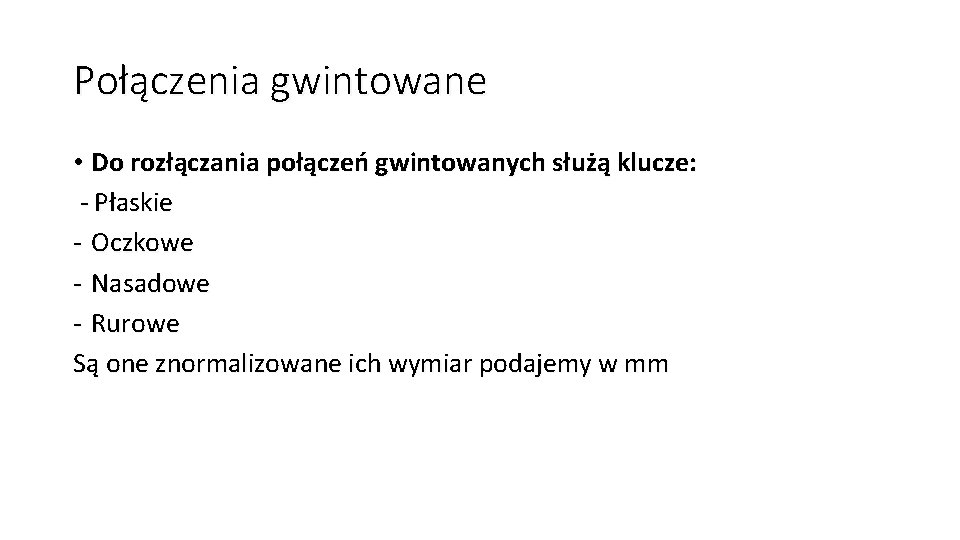

Połączenia gwintowane • Do rozłączania połączeń gwintowanych służą klucze: - Płaskie - Oczkowe - Nasadowe - Rurowe Są one znormalizowane ich wymiar podajemy w mm
![Klucze najczęściej stosowane do montażu połączeń śrubowych a klucz płaski dwustronny b klucz plaski Klucze najczęściej stosowane do montażu połączeń śrubowych: a) klucz płaski dwustronny, b) klucz plaski](https://slidetodoc.com/presentation_image_h2/cb694bf2efeaeb3b5e71ad58c0037120/image-3.jpg)

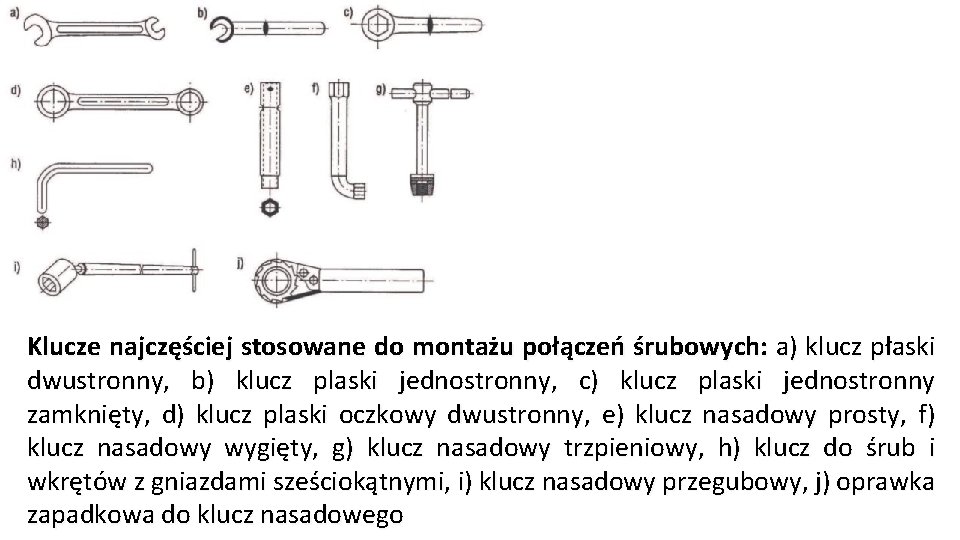

Klucze najczęściej stosowane do montażu połączeń śrubowych: a) klucz płaski dwustronny, b) klucz plaski jednostronny, c) klucz plaski jednostronny zamknięty, d) klucz plaski oczkowy dwustronny, e) klucz nasadowy prosty, f) klucz nasadowy wygięty, g) klucz nasadowy trzpieniowy, h) klucz do śrub i wkrętów z gniazdami sześciokątnymi, i) klucz nasadowy przegubowy, j) oprawka zapadkowa do klucz nasadowego
![Połączenia śrub skorodowanych Poddaje się procesowi rozluźnienia Ostukiwanie Szczotkowanie Nawilżanie Połączenia śrub skorodowanych • Poddaje się procesowi rozluźnienia - Ostukiwanie - Szczotkowanie - Nawilżanie](https://slidetodoc.com/presentation_image_h2/cb694bf2efeaeb3b5e71ad58c0037120/image-4.jpg)

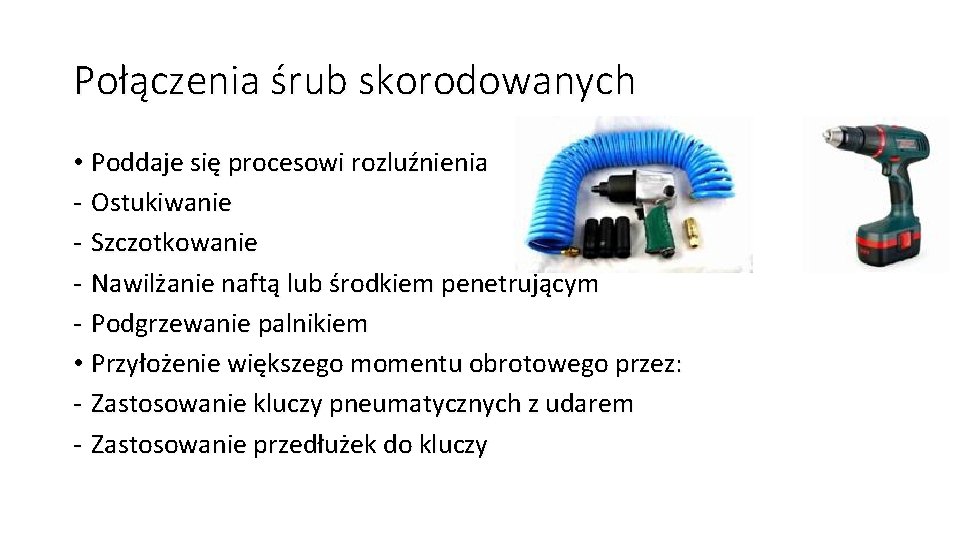

Połączenia śrub skorodowanych • Poddaje się procesowi rozluźnienia - Ostukiwanie - Szczotkowanie - Nawilżanie naftą lub środkiem penetrującym - Podgrzewanie palnikiem • Przyłożenie większego momentu obrotowego przez: - Zastosowanie kluczy pneumatycznych z udarem - Zastosowanie przedłużek do kluczy
![Wykręcanie śrub dwustronnych przy niezbyt dużym zacisku połączenia można wykonać za pomocą dwóch Wykręcanie śrub dwustronnych • przy niezbyt dużym zacisku połączenia, można wykonać za pomocą dwóch](https://slidetodoc.com/presentation_image_h2/cb694bf2efeaeb3b5e71ad58c0037120/image-5.jpg)

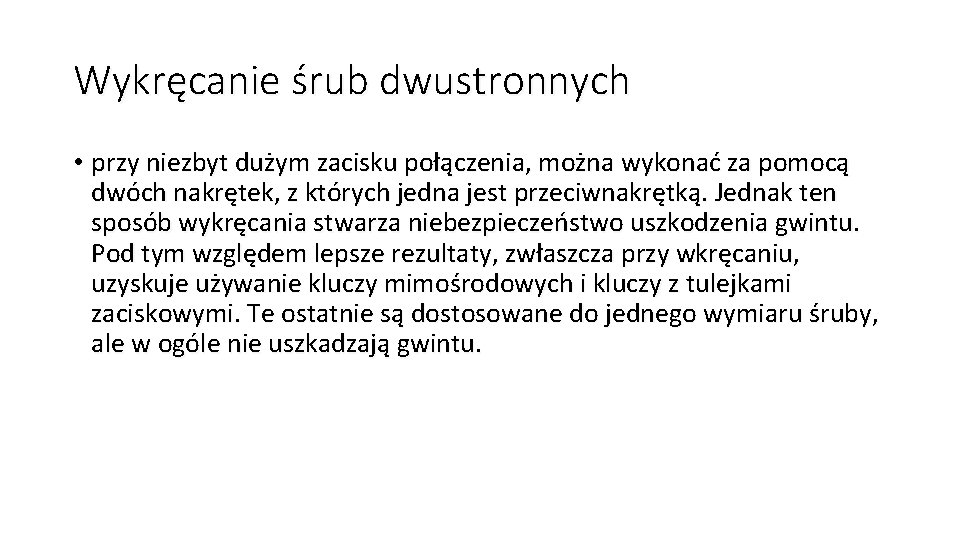

Wykręcanie śrub dwustronnych • przy niezbyt dużym zacisku połączenia, można wykonać za pomocą dwóch nakrętek, z których jedna jest przeciwnakrętką. Jednak ten sposób wykręcania stwarza niebezpieczeństwo uszkodzenia gwintu. Pod tym względem lepsze rezultaty, zwłaszcza przy wkręcaniu, uzyskuje używanie kluczy mimośrodowych i kluczy z tulejkami zaciskowymi. Te ostatnie są dostosowane do jednego wymiaru śruby, ale w ogóle nie uszkadzają gwintu.
![Usuwanie złamanych śrub Wiercenie wiertłem o takiej samej średnicy i gwintowanie Próba Usuwanie złamanych śrub • Wiercenie wiertłem o takiej samej średnicy i gwintowanie • Próba](https://slidetodoc.com/presentation_image_h2/cb694bf2efeaeb3b5e71ad58c0037120/image-6.jpg)

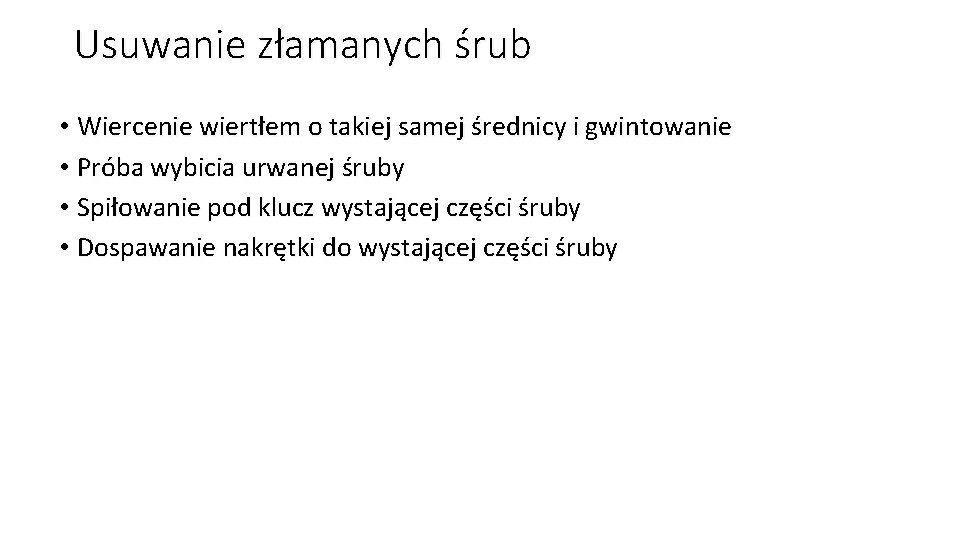

Usuwanie złamanych śrub • Wiercenie wiertłem o takiej samej średnicy i gwintowanie • Próba wybicia urwanej śruby • Spiłowanie pod klucz wystającej części śruby • Dospawanie nakrętki do wystającej części śruby
![W śrubie wierci się otwór w który wbija się kołek w kształcie • W śrubie wierci się otwór, w który wbija się kołek w kształcie](https://slidetodoc.com/presentation_image_h2/cb694bf2efeaeb3b5e71ad58c0037120/image-7.jpg)

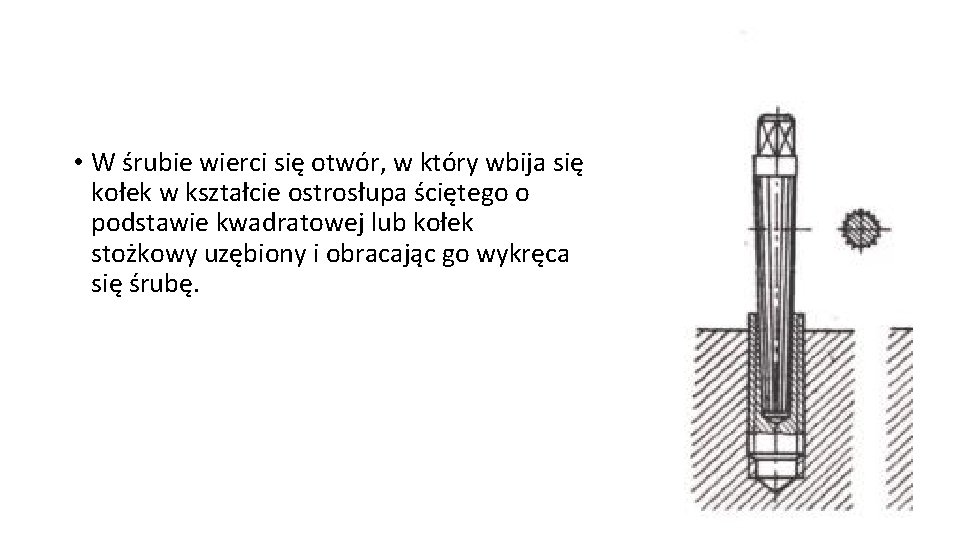

• W śrubie wierci się otwór, w który wbija się kołek w kształcie ostrosłupa ściętego o podstawie kwadratowej lub kołek stożkowy uzębiony i obracając go wykręca się śrubę.
![W śrubie wierci się otwór i wkręca w niego specjalne narzędzie stożkowe • W śrubie wierci się otwór i wkręca w niego specjalne narzędzie stożkowe](https://slidetodoc.com/presentation_image_h2/cb694bf2efeaeb3b5e71ad58c0037120/image-8.jpg)

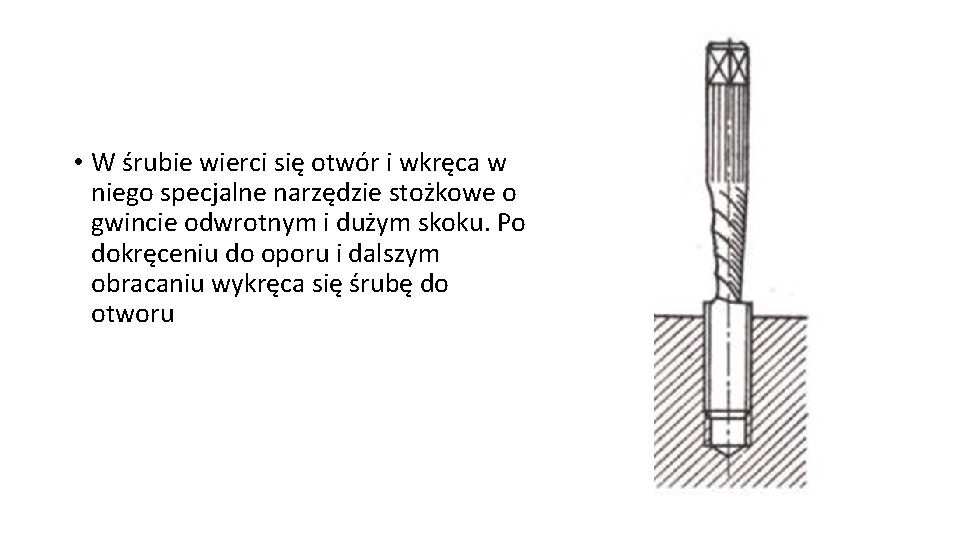

• W śrubie wierci się otwór i wkręca w niego specjalne narzędzie stożkowe o gwincie odwrotnym i dużym skoku. Po dokręceniu do oporu i dalszym obracaniu wykręca się śrubę do otworu
![Jeżeli śruba wystaje z otworu to można do ułamanej śruby przyspawać nakrętkę • Jeżeli śruba wystaje z otworu, to można do ułamanej śruby przyspawać nakrętkę](https://slidetodoc.com/presentation_image_h2/cb694bf2efeaeb3b5e71ad58c0037120/image-9.jpg)

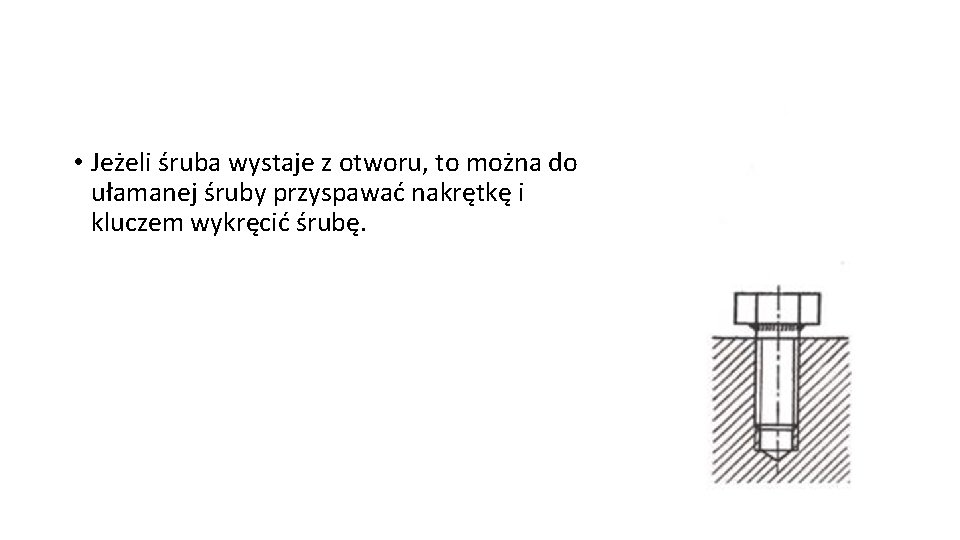

• Jeżeli śruba wystaje z otworu, to można do ułamanej śruby przyspawać nakrętkę i kluczem wykręcić śrubę.
![Sposoby zabezpieczania połączeń gwintowych a b c za pomocą podkładek sprężystych d e za Sposoby zabezpieczania połączeń gwintowych a, b, c) za pomocą podkładek sprężystych, d, e) za](https://slidetodoc.com/presentation_image_h2/cb694bf2efeaeb3b5e71ad58c0037120/image-10.jpg)

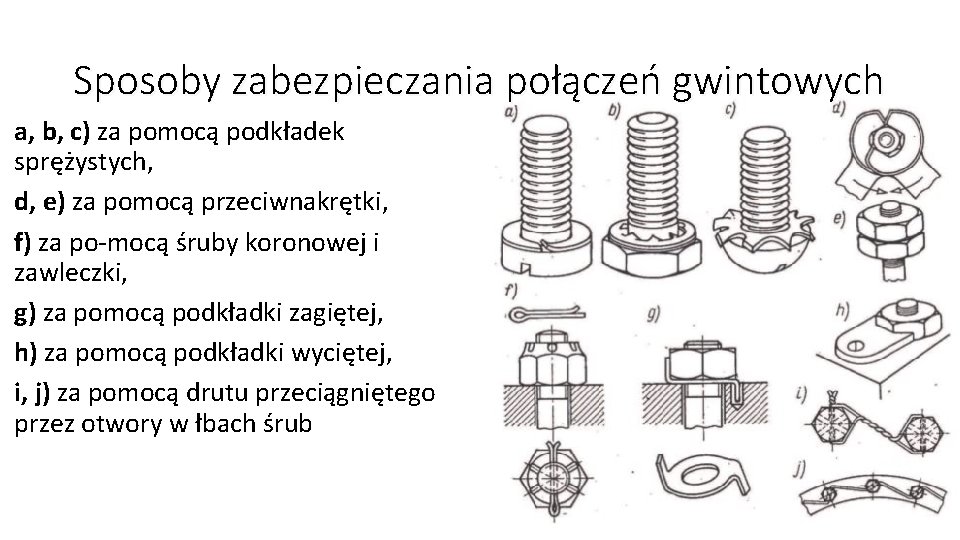

Sposoby zabezpieczania połączeń gwintowych a, b, c) za pomocą podkładek sprężystych, d, e) za pomocą przeciwnakrętki, f) za po-mocą śruby koronowej i zawleczki, g) za pomocą podkładki zagiętej, h) za pomocą podkładki wyciętej, i, j) za pomocą drutu przeciągniętego przez otwory w łbach śrub
![Rozłączanie połączeń wciskowych Połączenia wciskowe ustalane są za pomocą Śrub ustalających Rozłączanie połączeń wciskowych • Połączenia wciskowe ustalane są za pomocą - Śrub ustalających -](https://slidetodoc.com/presentation_image_h2/cb694bf2efeaeb3b5e71ad58c0037120/image-11.jpg)

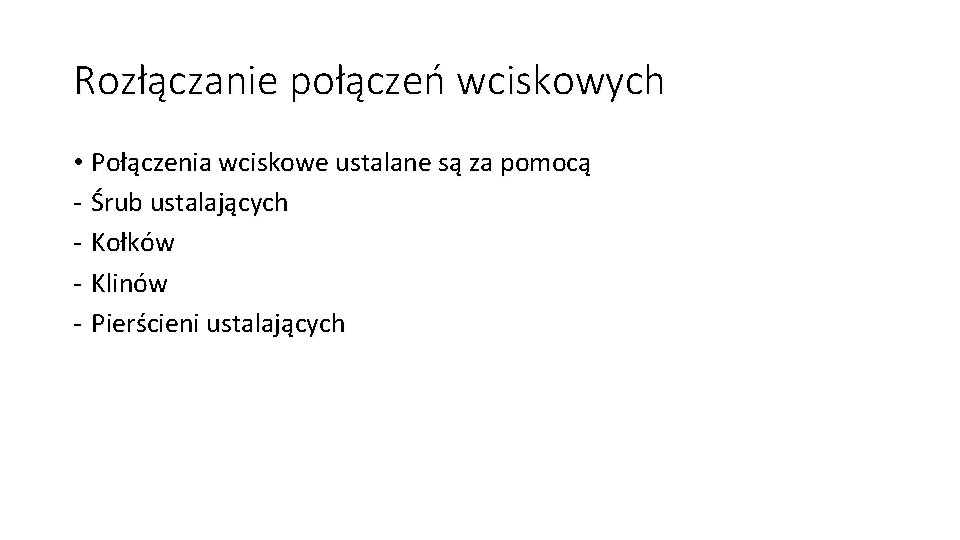

Rozłączanie połączeń wciskowych • Połączenia wciskowe ustalane są za pomocą - Śrub ustalających - Kołków - Klinów - Pierścieni ustalających
![Demontaż połączeń kołkowych Rozdzielić należy za pomocą odpowiednio dostosowanym wybijakiem z uwzględnieniem ich Demontaż połączeń kołkowych • Rozdzielić należy za pomocą odpowiednio dostosowanym wybijakiem z uwzględnieniem ich](https://slidetodoc.com/presentation_image_h2/cb694bf2efeaeb3b5e71ad58c0037120/image-12.jpg)

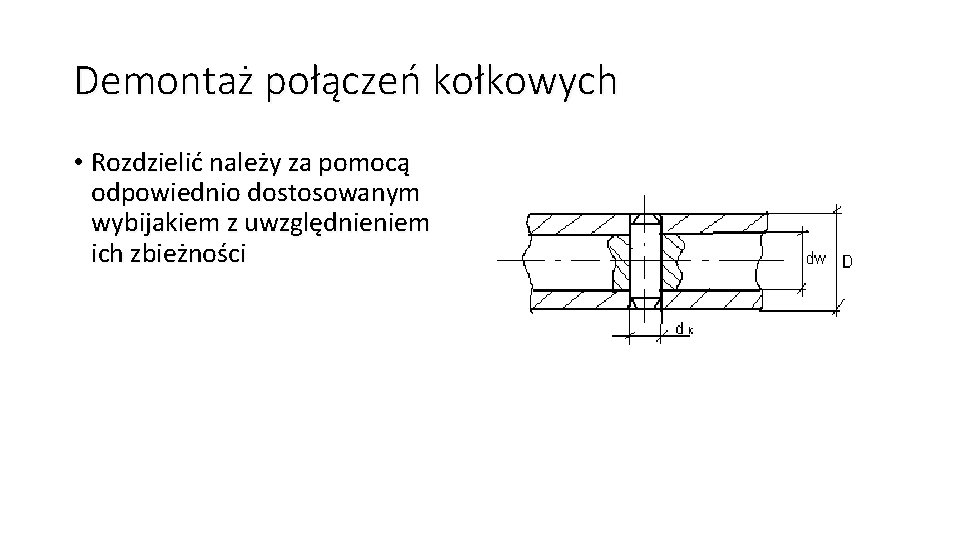

Demontaż połączeń kołkowych • Rozdzielić należy za pomocą odpowiednio dostosowanym wybijakiem z uwzględnieniem ich zbieżności
![Demontaż połączeń klinowych Wybijanie klina przeciwnie do jego zbieżności Wyjmowanie za pomocą Demontaż połączeń klinowych • Wybijanie klina przeciwnie do jego zbieżności • Wyjmowanie za pomocą](https://slidetodoc.com/presentation_image_h2/cb694bf2efeaeb3b5e71ad58c0037120/image-13.jpg)

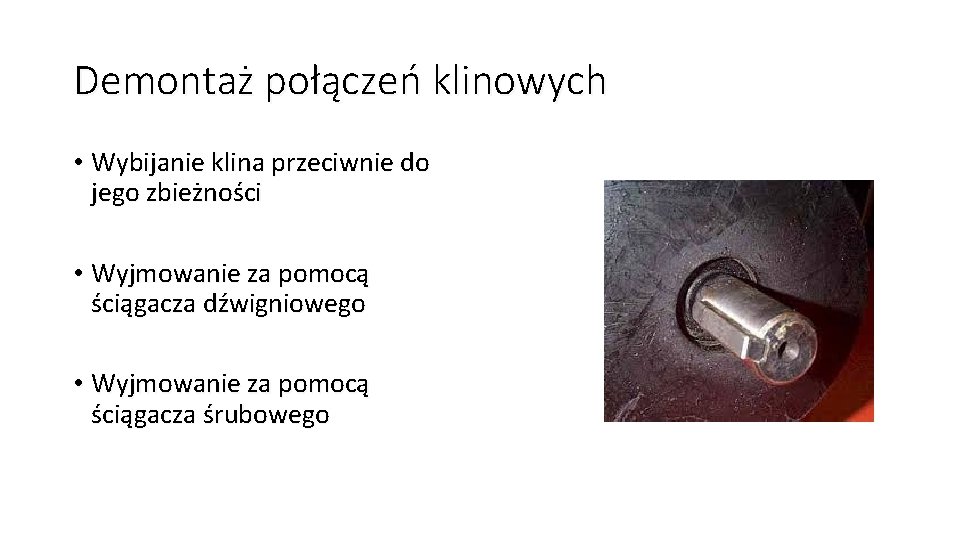

Demontaż połączeń klinowych • Wybijanie klina przeciwnie do jego zbieżności • Wyjmowanie za pomocą ściągacza dźwigniowego • Wyjmowanie za pomocą ściągacza śrubowego
![Rozłączanie połączeń wtłaczanych Połączenia wtłaczane najlepiej rozłączać za pomocą wybijaków ściągaczy lub pras Rozłączanie połączeń wtłaczanych • Połączenia wtłaczane najlepiej rozłączać za pomocą wybijaków, ściągaczy lub pras](https://slidetodoc.com/presentation_image_h2/cb694bf2efeaeb3b5e71ad58c0037120/image-14.jpg)

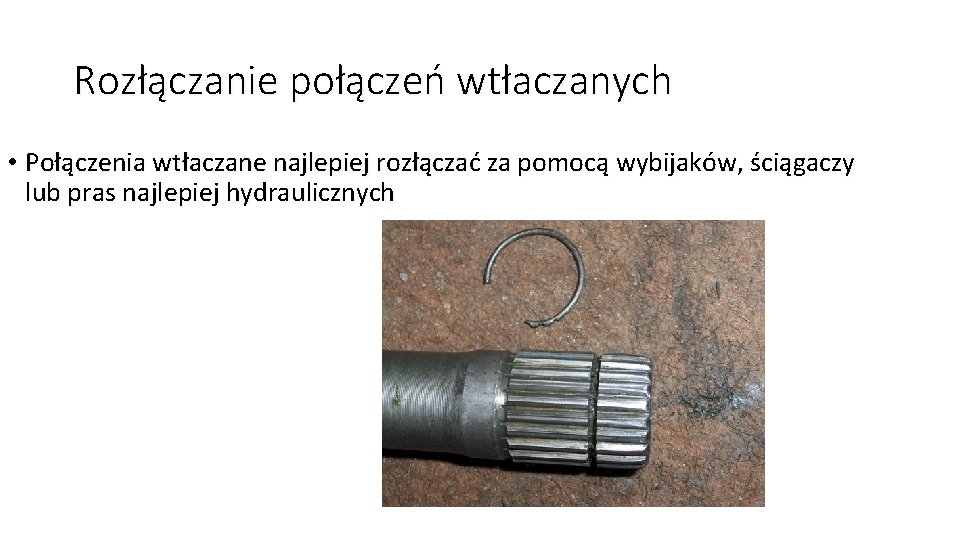

Rozłączanie połączeń wtłaczanych • Połączenia wtłaczane najlepiej rozłączać za pomocą wybijaków, ściągaczy lub pras najlepiej hydraulicznych
