Rovnice roviny Normálový tvar rovnice roviny Nechť je dána rovina α procházející bodem M = [x. M, y. M, z. M] rovnoběžně se dvěma lineárně nezávislými (nejsou navzájem rovnoběžné a jsou oba nenulové) vektory u, v. Pak nenulový vektor n kolmý k rovině α je určen vektorovým součinem vektorů u, v, tj. n = u v. Vektor n nazýváme normálovým vektorem roviny α. Je-li bod X libovolný bod roviny α, pak platí, že vektory n a MX jsou na sebe kolmé, tj. platí MX · n = 0, Uvedená rovnice je normálovým tvarem rovnice roviny .

Obecná rovnice roviny Dosadíme-li do normálového tvaru rovnice roviny souřadnice bodů M = [x. M, y. M, z. M] , X = [x, y, z] a souřadnice normálového vektoru n = (a, b, c), pak dostáváme MX · n = 0, (X – M) · n = 0, (x - x. M, y - y. M, z - z. M) · (a, b, c) = 0, ax + by + cz – (ax. M + by. M + cz. M) = 0. Označíme-li d = – (ax. M + by. M + cz. M), získáváme obvyklý tvar obecné rovnice roviny, tj. ax + by + cz + d = 0. Nezapomeňme připomenout, že musí platit (a, b, c) ≠ (0, 0, 0).

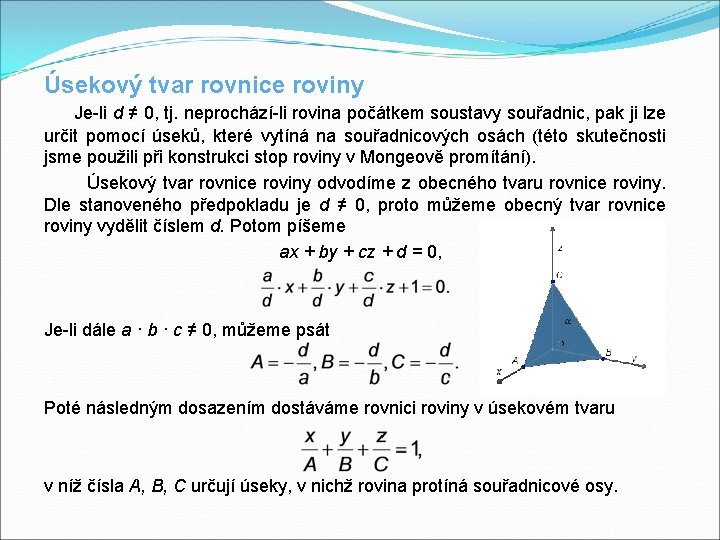

Úsekový tvar rovnice roviny Je-li d ≠ 0, tj. neprochází-li rovina počátkem soustavy souřadnic, pak ji lze určit pomocí úseků, které vytíná na souřadnicových osách (této skutečnosti jsme použili při konstrukci stop roviny v Mongeově promítání). Úsekový tvar rovnice roviny odvodíme z obecného tvaru rovnice roviny. Dle stanoveného předpokladu je d ≠ 0, proto můžeme obecný tvar rovnice roviny vydělit číslem d. Potom píšeme ax + by + cz + d = 0, Je-li dále a · b · c ≠ 0, můžeme psát Poté následným dosazením dostáváme rovnici roviny v úsekovém tvaru v níž čísla A, B, C určují úseky, v nichž rovina protíná souřadnicové osy.

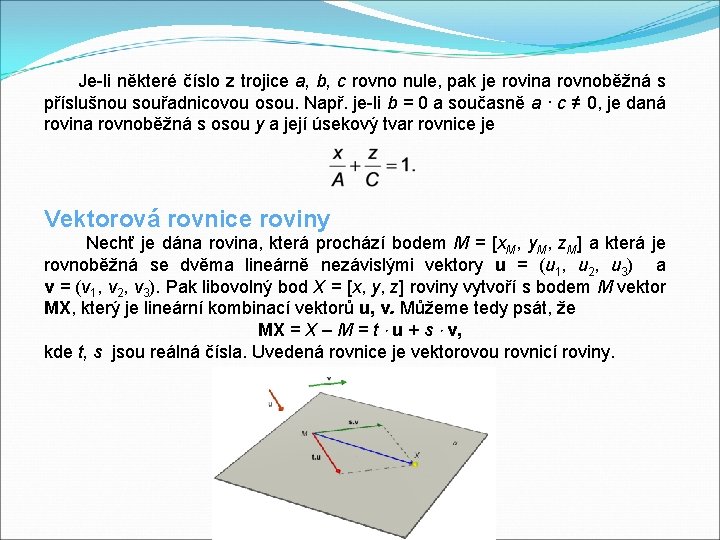

Je-li některé číslo z trojice a, b, c rovno nule, pak je rovina rovnoběžná s příslušnou souřadnicovou osou. Např. je-li b = 0 a současně a · c ≠ 0, je daná rovina rovnoběžná s osou y a její úsekový tvar rovnice je Vektorová rovnice roviny Nechť je dána rovina, která prochází bodem M = [x. M, y. M, z. M] a která je rovnoběžná se dvěma lineárně nezávislými vektory u = (u 1, u 2, u 3) a v = (v 1, v 2, v 3). Pak libovolný bod X = [x, y, z] roviny vytvoří s bodem M vektor MX, který je lineární kombinací vektorů u, v. Můžeme tedy psát, že MX = X – M = t u + s v, kde t, s jsou reálná čísla. Uvedená rovnice je vektorovou rovnicí roviny.

Parametrické rovnice roviny Vyjádříme-li z vektorové rovnice roviny bod X, pak platí, že X = M + t u + s v, t, s R. Dosazením souřadnic vektorů u, v a také souřadnic bodu M dostáváme, že pro souřadnice libovolného bodu X roviny platí x = x. M + t u 1 + s v 1, t, s R. y = y M + t u 2 + s v 2 z = z M + t u 3 + s v 3 Poznámka: Vyloučením reálných parametrů t, s z parametrického vyjádření roviny dostaneme obecný tvar rovnice roviny. Příklad 2. 18: Rovina je dána třemi nekolineárními body A = [2, 1, 2], B = [3, 2, 1] a C = [-5, 1, -3]. Zapište normálový, obecný, úsekový, vektorový a parametrický tvar její rovnice. AB = B – A = (3 – 2, 2 – 1, 1 – 2) = (1, 1, – 1) AC = C – A = (– 5 – 2, 1 – 1, – 3 – 2) = (– 7, 0, – 5)

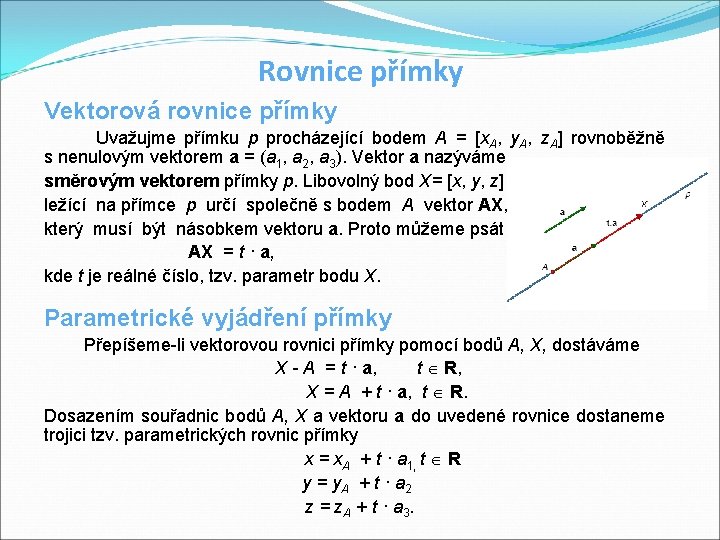

Rovnice přímky Vektorová rovnice přímky Uvažujme přímku p procházející bodem A = [x. A, y. A, z. A] rovnoběžně s nenulovým vektorem a = (a 1, a 2, a 3). Vektor a nazýváme směrovým vektorem přímky p. Libovolný bod X= [x, y, z] ležící na přímce p určí společně s bodem A vektor AX, který musí být násobkem vektoru a. Proto můžeme psát AX = t · a, kde t je reálné číslo, tzv. parametr bodu X. Parametrické vyjádření přímky Přepíšeme-li vektorovou rovnici přímky pomocí bodů A, X, dostáváme X - A = t · a, t R, X = A + t · a, t R. Dosazením souřadnic bodů A, X a vektoru a do uvedené rovnice dostaneme trojici tzv. parametrických rovnic přímky x = x. A + t · a 1, t R y = y A + t · a 2 z = z A + t · a 3.

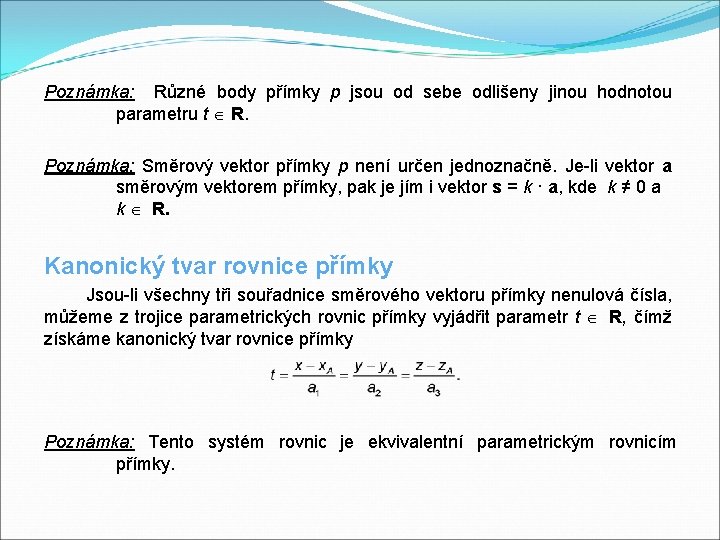

Poznámka: Různé body přímky p jsou od sebe odlišeny jinou hodnotou parametru t R. Poznámka: Směrový vektor přímky p není určen jednoznačně. Je-li vektor a směrovým vektorem přímky, pak je jím i vektor s = k · a, kde k ≠ 0 a k R. Kanonický tvar rovnice přímky Jsou-li všechny tři souřadnice směrového vektoru přímky nenulová čísla, můžeme z trojice parametrických rovnic přímky vyjádřit parametr t R, čímž získáme kanonický tvar rovnice přímky Poznámka: Tento systém rovnic je ekvivalentní parametrickým rovnicím přímky.

Přímka jako průsečnice rovin Přímka p může být také určena jako průsečnice dvou rovin , . Potom její rovnice je určena soustavou obecných rovnic rovin , , tj. : a x + b y + c z + d = 0, : a x + b y + c z + d = 0. Uvedená soustava dvou rovnic pro tři neznámé má nekonečně mnoho řešení (ale jen v případě, že roviny nejsou rovnoběžné). Řešení soustavy rovnic závisí na jednom parametru. Odtud pak dostáváme parametrické vyjádření přímky. Poznámka: Směrový vektor a přímky p je kolmý na normálové vektory rovin , , proto může být určen jako jejich vektorový součin a = n n = = n 1 n 2.

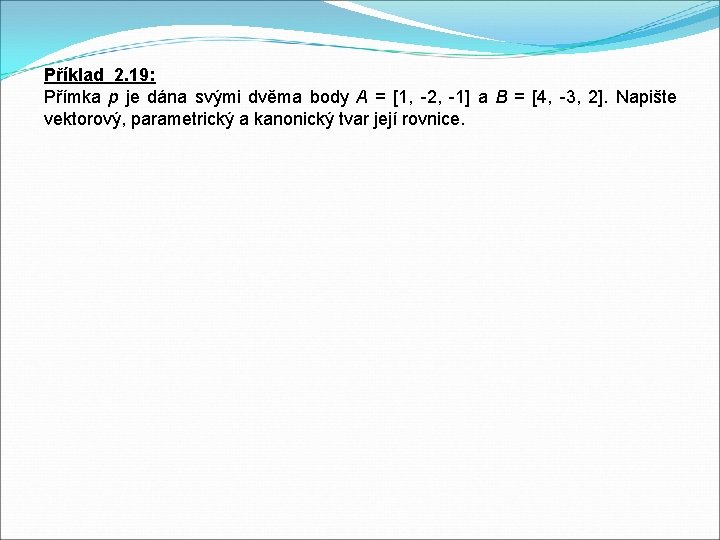

Příklad 2. 19: Přímka p je dána svými dvěma body A = [1, -2, -1] a B = [4, -3, 2]. Napište vektorový, parametrický a kanonický tvar její rovnice.

Polohové úlohy Vzájemná poloha dvou přímek Nechť jsou ve trojrozměrném euklidovském prostoru E 3 dány dvě přímky p, q. Každou z přímek p, q určíme bodem a směrovým vektorem. Potom rovnice daných přímek jsou tvaru p: X = P + t u, t R, q: Y = Q + r v, r R. Vzájemnou polohu přímek p, q lze posoudit na základě vlastností vektorů u, v a PQ. Klasifikace vzájemné polohy přímek p, q je přehledně zapsána v následujícím schématu.

Vzájemná poloha dvou přímek u, v nekolineární vektory u, v kolineární vektory u, PQ kolineární vektory nekolineární vektory u, v a PQ lineárně závislé u, v a PQ lineárně nezávislé totožné přímky různé rovnoběžky různoběžky mimoběžky u, PQ

Vzájemná poloha dvou rovin Nechť jsou ve trojrozměrném euklidovském prostoru E 3 dány dvě roviny , . Každou z rovin , určíme bodem a normálovým vektorem. Potom rovnice daných rovin v normálovém tvaru jsou : AX · n = 0, : BY · n = 0. Vzájemnou polohu rovin , lze posoudit na základě vlastností vektorů n , n a AB, kde AB = B – A, přitom bod A je bod určující rovinu a bod B je bod určující rovinu . Klasifikace vzájemné polohy dvou rovin , je přehledně zapsána v následujícím schématu.

Vzájemná poloha dvou rovin n , n kolineární vektory n , n nekolineární vektory n ·AB = 0 n ·AB ≠ 0 totožné roviny různé rovnoběžné roviny různoběžné roviny

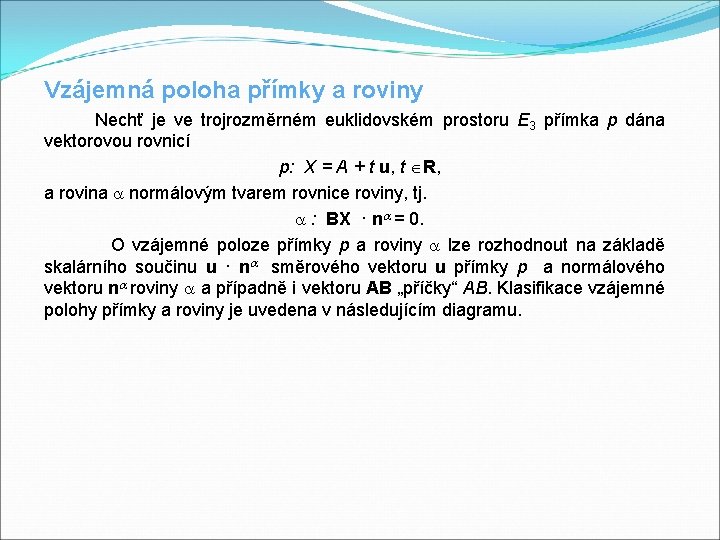

Vzájemná poloha přímky a roviny Nechť je ve trojrozměrném euklidovském prostoru E 3 přímka p dána vektorovou rovnicí p: X = A + t u, t R, a rovina normálovým tvarem rovnice roviny, tj. : BX · n = 0. O vzájemné poloze přímky p a roviny lze rozhodnout na základě skalárního součinu u · n směrového vektoru u přímky p a normálového vektoru n roviny a případně i vektoru AB „příčky“ AB. Klasifikace vzájemné polohy přímky a roviny je uvedena v následujícím diagramu.

Vzájemná poloha přímky a roviny u · n = 0 u · n ≠ 0 AB · n = 0 AB · n ≠ 0 přímka p leží v rovině přímka p je rovnoběžná s rovinou a neleží v ní přímka p a rovina jsou různoběžné

Příklad 2. 20: Určete obecnou rovnici roviny , která je kolmá k přímce p: x = - 3 + 2 t, t R, a y = 5 – 4 t z= 5–t prochází bodem A = [-2, -7, -13]. Příklad 2. 21: Určete souřadnice průsečíku přímky p: x = 3 – t , t R, s rovinou y = 4 t z = -1 + 5 t : 5 x + y – z + 8 = 0.

Metrické úlohy Vzdálenost dvou bodů A, B v trojrozměrném euklidovském prostoru E 3 je určena velikostí vektoru AB, tj. platí pro ni vzorec kde A [x. A, y. A, z. A] a B [x. B, y. B, z. B]. Vzdálenost bodu A od přímky q Vzdálenost bodu od přímky je možné vypočítat dvěma různými způsoby: a) Bodem A proložíme rovinu ρ kolmou na přímku q a určíme průsečík M přímky q s rovinou ρ (analogickým způsobem jsme v Mongeově promítání řešili základní úlohu „najít vzdálenost bodu od přímky“). Pro hledanou vzdálenost bodu A od přímky q pak platí d (A, q) = |AM|.

b) Vzdálenost bodu A od přímky q lze vypočítat také pomocí vektorového počtu, resp. pomocí geometrických vlastností vektorového součinu. Předpokládejme, že přímka q je určena bodem B a směrovým vektorem u. Body A, B určí vektor AB. Vektory AB a u jsou nekolineární a tedy určují rovnoběžník ABCD. Plocha rovnoběžníku ABCD o stranách AB a u je Odtud pro vzdálenost bodu A od přímky q dostáváme vztah Vzdálenost bodu A od roviny Konstruktivní postup řešení úlohy (viz řešení úlohy v Mongeově promítání) vede k určení paty Q kolmice k vedené z bodu A k rovině . Analogickým způsobem budeme postupovat i při výpočtu vzdálenosti bodu A od roviny .

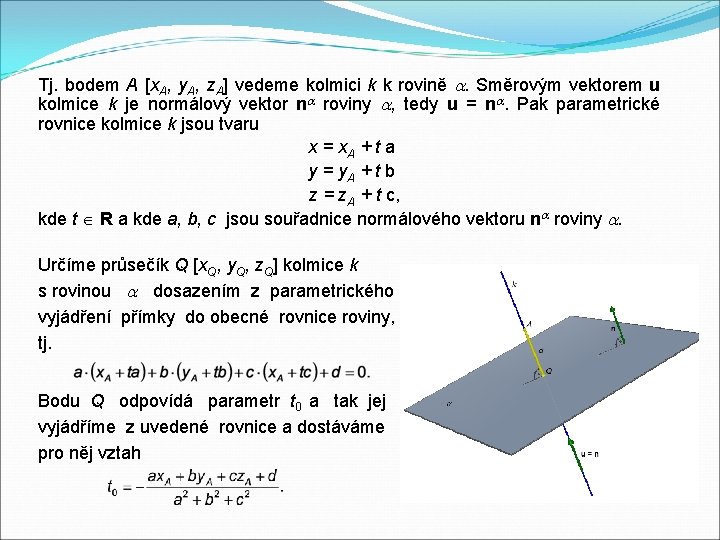

Tj. bodem A [x. A, y. A, z. A] vedeme kolmici k k rovině . Směrovým vektorem u kolmice k je normálový vektor n roviny , tedy u = n. Pak parametrické rovnice kolmice k jsou tvaru x = x. A + t a y = y. A + t b z = z. A + t c, kde t R a kde a, b, c jsou souřadnice normálového vektoru n roviny . Určíme průsečík Q [x. Q, y. Q, z. Q] kolmice k s rovinou dosazením z parametrického vyjádření přímky do obecné rovnice roviny, tj. Bodu Q odpovídá parametr t 0 a tak jej vyjádříme z uvedené rovnice a dostáváme pro něj vztah

Vzdálenost bodu A od roviny je určena vzdáleností bodů A, Q. Proto určíme souřadnice vektoru AQ, tj. odtud

Vzdálenost dvou rovnoběžných přímek p a q můžeme určit jako vzdálenost zvoleného bodu na jedné z daných přímek od druhé přímky. Tj. úlohu můžeme převést na vypočtení vzdálenosti bodu od přímky a odtud platí, že d (p, q) = d (A, q). Vzdálenost přímky p od rovnoběžné roviny se rovná vzdálenosti zvoleného bodu přímky p od dané roviny . Tj. úlohu můžeme převést na vypočtení vzdálenosti bodu od roviny a odtud platí, že d (p, ) = d (A, ).

Vzdálenost dvou rovnoběžných rovin , se rovná vzdálenosti zvoleného bodu v jedné rovině od druhé roviny. Tj. úlohu můžeme převést na vypočtení vzdálenosti bodu od roviny a odtud platí, že d ( , ) = d (A, ). Jsou-li obě roviny , dány obecnými rovnicemi, upravíme je tak, aby obě měly stejný normálový vektor, tedy Zvolíme-li v rovině bod Q [x 0, y 0, z 0], musí pro jeho souřadnice platit Použitím vzorce pro vzdálenost bodu Q od roviny dostaneme

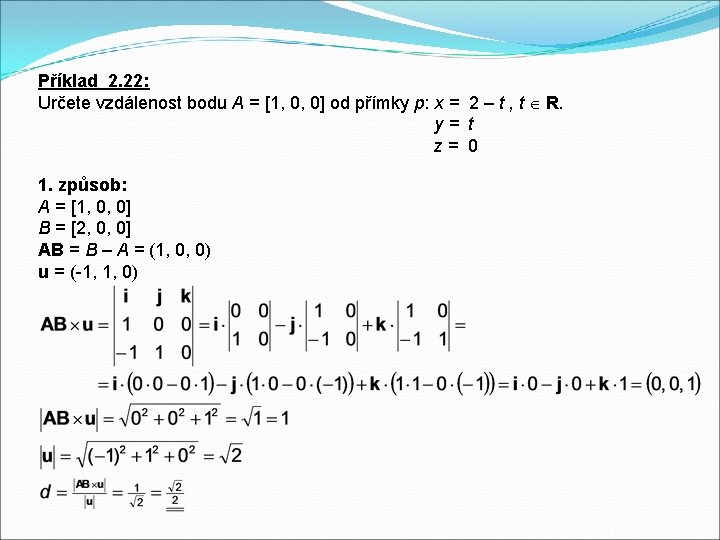

Příklad 2. 22: Určete vzdálenost bodu A = [1, 0, 0] od přímky p: x = 2 – t , t R. y= t z= 0 1. způsob: A = [1, 0, 0] B = [2, 0, 0] AB = B – A = (1, 0, 0) u = (-1, 1, 0)

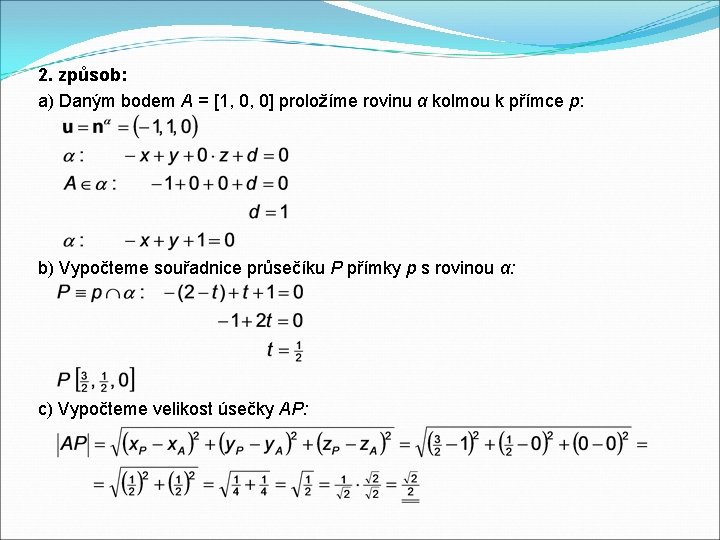

2. způsob: a) Daným bodem A = [1, 0, 0] proložíme rovinu α kolmou k přímce p: b) Vypočteme souřadnice průsečíku P přímky p s rovinou α: c) Vypočteme velikost úsečky AP:

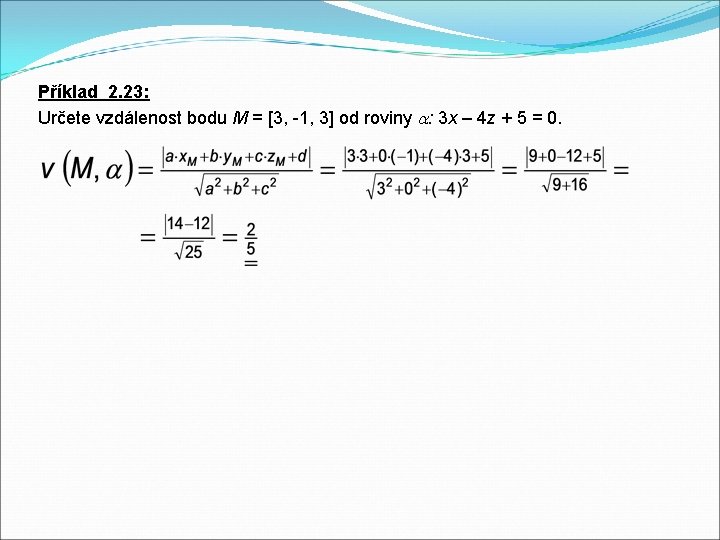

Příklad 2. 23: Určete vzdálenost bodu M = [3, -1, 3] od roviny : 3 x – 4 z + 5 = 0.

Odchylky přímek a rovin Odchylka dvou přímek Velikost úhlu φ, který svírají směrové vektory u, v přímek p, q, určíme z definice skalárního součinu. Volíme-li pro přímky 0° ≤ φ ≤ 90 °, resp. 0 ≤ φ ≤ /2, musíme se omezit na absolutní hodnotu skalárního součinu, tj. Odchylka dvou rovin Odchylka φ dvou rovin , je určena odchylkou jejich normál. Platí tedy

Odchylka přímky a roviny Odchylka φ přímky p od roviny je úhel, který svírá přímka p a její pravoúhlý průmět p 0 do roviny . Odchylka přímky od roviny je dána vzorcem kde nα je normálový vektor roviny , u je směrový vektor přímky p a je úhel, který svírá normálový vektor nα roviny a směrový vektor u přímky p. Přitom platí, že

Příklad 2. 24: Určete odchylku dvou rovin : 2 x – y + z - 1 = 0 a : x + y + 2 z + 3 = 0.

Daniela Bímová Obrázky v programu Cabri 3 D byly sestrojeny za podpory projektu FRVŠ 400/2012
