Routing Cara Membangun Tabel Routing Dua cara membangun
Routing
Cara Membangun Tabel Routing • Dua cara membangun tabel Routing : – Static Routing • Dibangun berdasarkan definisi dari administrator • Administrator harus cermat, satu saja tabel routing salah jaringan tidak terkoneksi – Dynamic Routing • Secara otomatis router jalur routingnya, dengan cara bertukar informasi antar router menggunakan protokol tftp • Kategori algoritma dinamik : – Distance Vector – Link State – Hybrid

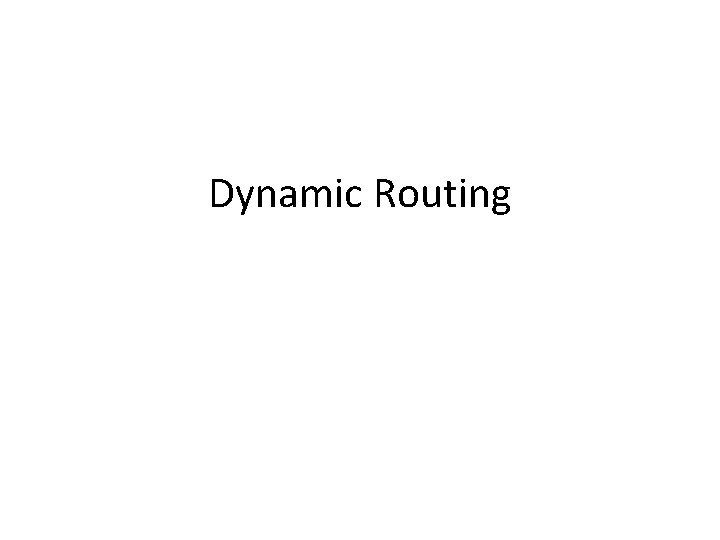

Dynamic Routing
Dynamic Routing – Secara otomatis router membangun jalur routingnya, dengan cara bertukar informasi antar router – Kategori algoritma dinamik : • Distance Vector • Link State • Hybrid

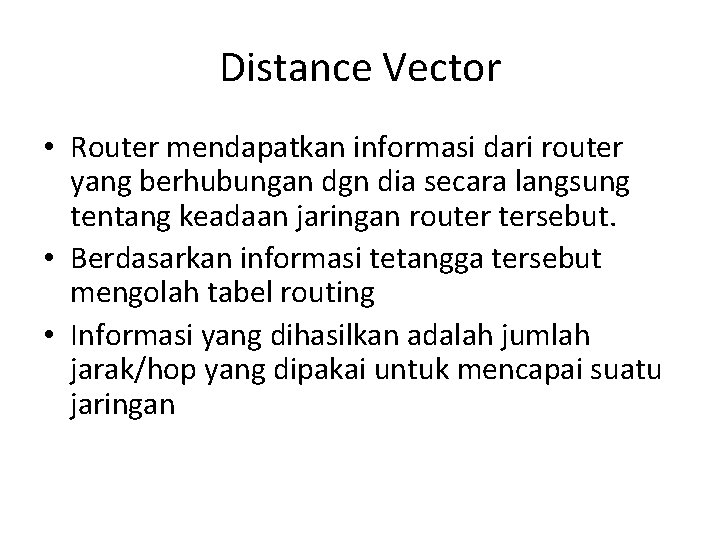

Distance Vector • Router mendapatkan informasi dari router yang berhubungan dgn dia secara langsung tentang keadaan jaringan router tersebut. • Berdasarkan informasi tetangga tersebut mengolah tabel routing • Informasi yang dihasilkan adalah jumlah jarak/hop yang dipakai untuk mencapai suatu jaringan

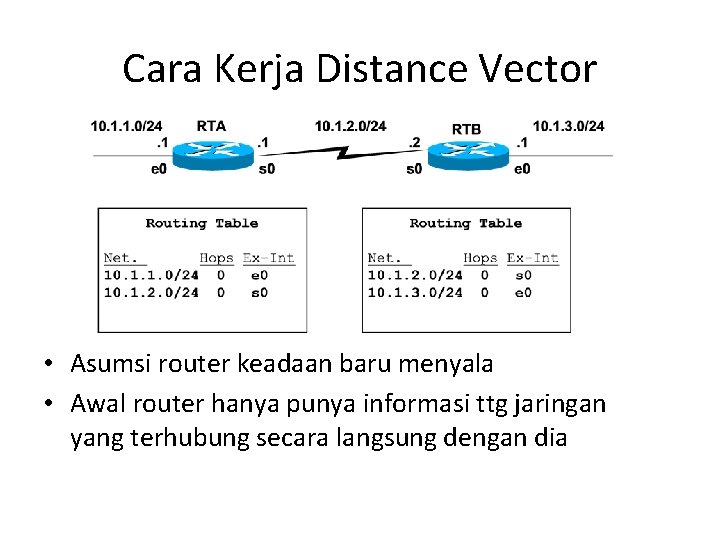

Cara Kerja Distance Vector • Asumsi router keadaan baru menyala • Awal router hanya punya informasi ttg jaringan yang terhubung secara langsung dengan dia
Cara Kerja Distance Vector… • Router akan saling mengirimkan informasi yang dia punya. • Router RTA mengirimkan data ttg jaringan yang terhubung dia secara langsung • Router RTB juga mengirimkan data jaringan yang terhubung dia secara langsung

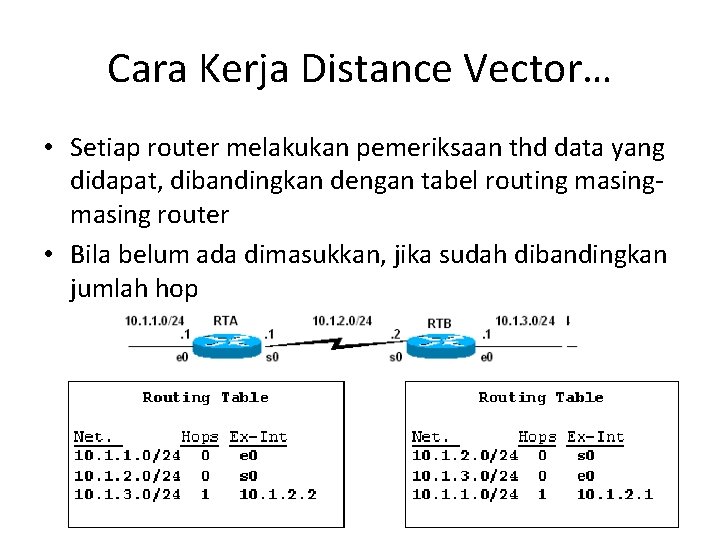

Cara Kerja Distance Vector… • Setiap router melakukan pemeriksaan thd data yang didapat, dibandingkan dengan tabel routing masing router • Bila belum ada dimasukkan, jika sudah dibandingkan jumlah hop
Distance Vector… • Bagaimana tabel routing yang convergen terdapat design router seperti berikut :

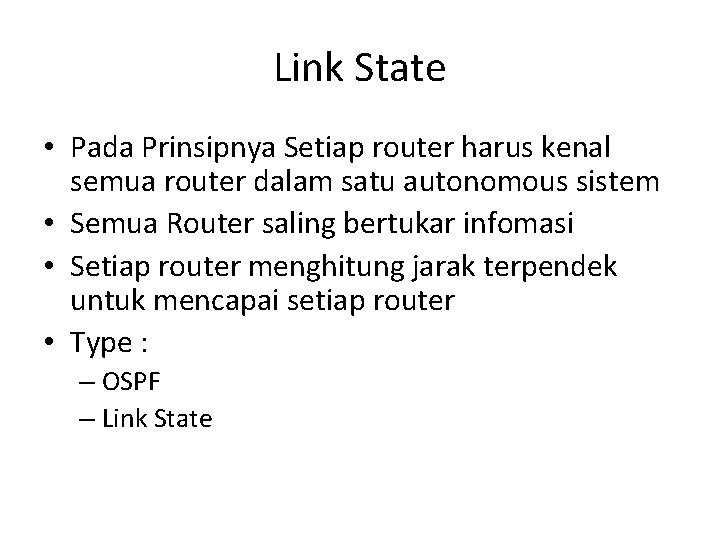

Link State • Pada Prinsipnya Setiap router harus kenal semua router dalam satu autonomous sistem • Semua Router saling bertukar infomasi • Setiap router menghitung jarak terpendek untuk mencapai setiap router • Type : – OSPF – Link State
Link State … • Setiap jalur ada Router 1 metric, yang menunjukkan biaya • Semakin kecil biaya semakin Net 1(Cost 4) bagus • Setiap router akan membuat tree router Router 4 tujuan berdasarkan biaya yang ada Router 3 Router 2 Net 5(Cost 3) Net 6(Cost 3) Net 2(Cost 6) Net 4(Cost 6) Net 3(Cost 4) Net 7(Cost 2) Router 5

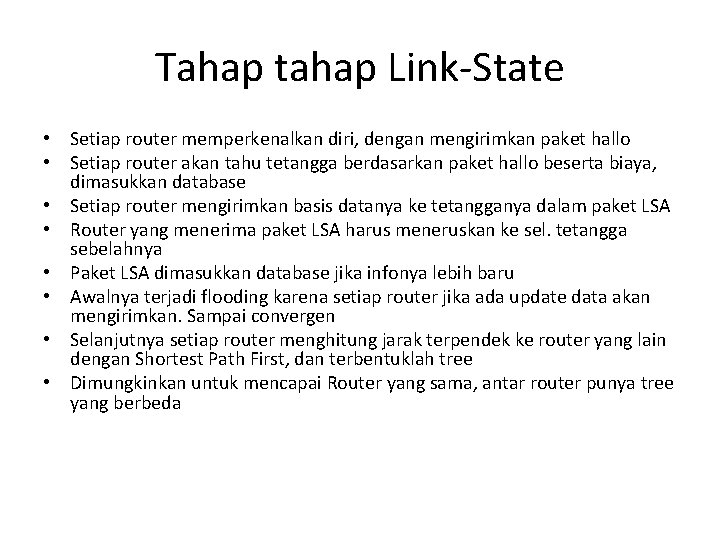

Tahap tahap Link-State • Setiap router memperkenalkan diri, dengan mengirimkan paket hallo • Setiap router akan tahu tetangga berdasarkan paket hallo beserta biaya, dimasukkan database • Setiap router mengirimkan basis datanya ke tetangganya dalam paket LSA • Router yang menerima paket LSA harus meneruskan ke sel. tetangga sebelahnya • Paket LSA dimasukkan database jika infonya lebih baru • Awalnya terjadi flooding karena setiap router jika ada update data akan mengirimkan. Sampai convergen • Selanjutnya setiap router menghitung jarak terpendek ke router yang lain dengan Shortest Path First, dan terbentuklah tree • Dimungkinkan untuk mencapai Router yang sama, antar router punya tree yang berbeda

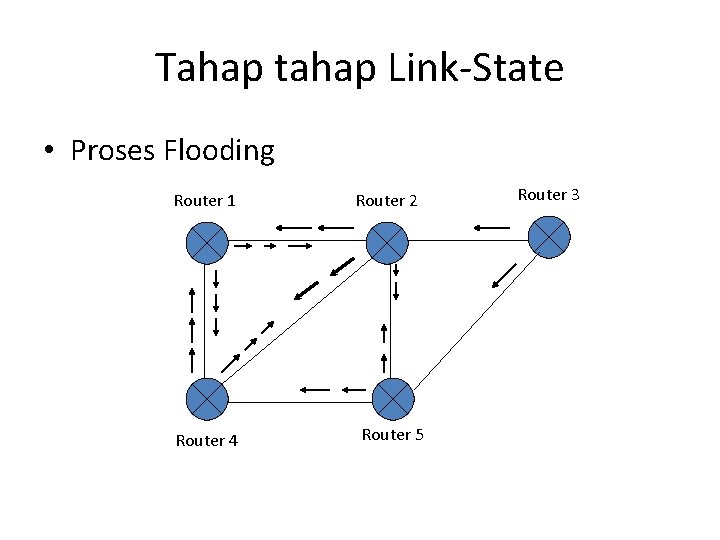

Tahap tahap Link-State • Proses Flooding Router 1 Router 4 Router 2 Router 5 Router 3
Administrative Distances Rick Graziani graziani@cabrillo. edu 14
Introduction Routing Protocol Classification Routing Protocols Interior Dist-Vector RIP IGRP Link-State OSPF Exterior Hybrid BGP EIGRP 4

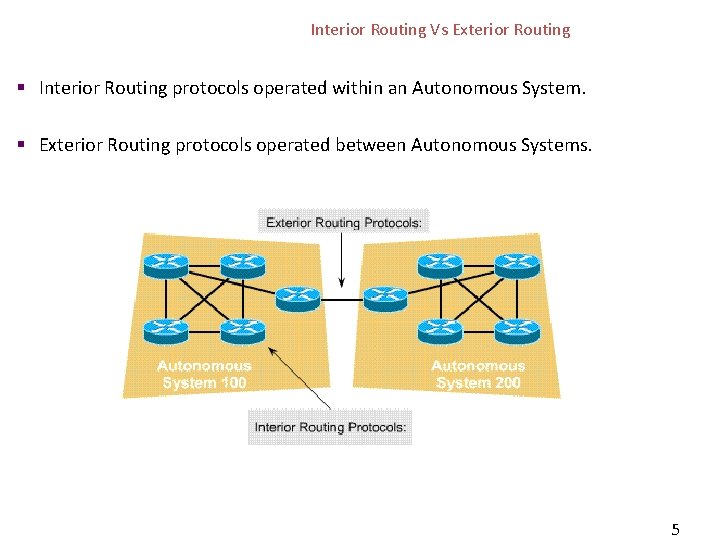

Interior Routing Vs Exterior Routing § Interior Routing protocols operated within an Autonomous System. § Exterior Routing protocols operated between Autonomous Systems. 5

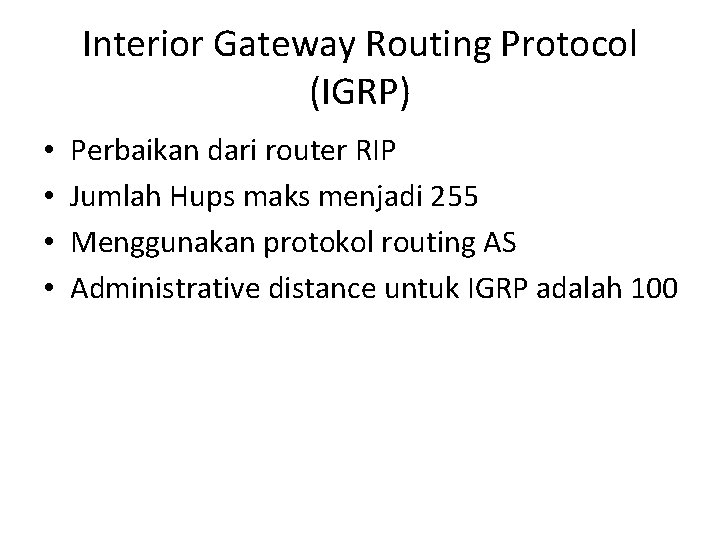

Interior Gateway Routing Protocol (IGRP) • • Perbaikan dari router RIP Jumlah Hups maks menjadi 255 Menggunakan protokol routing AS Administrative distance untuk IGRP adalah 100

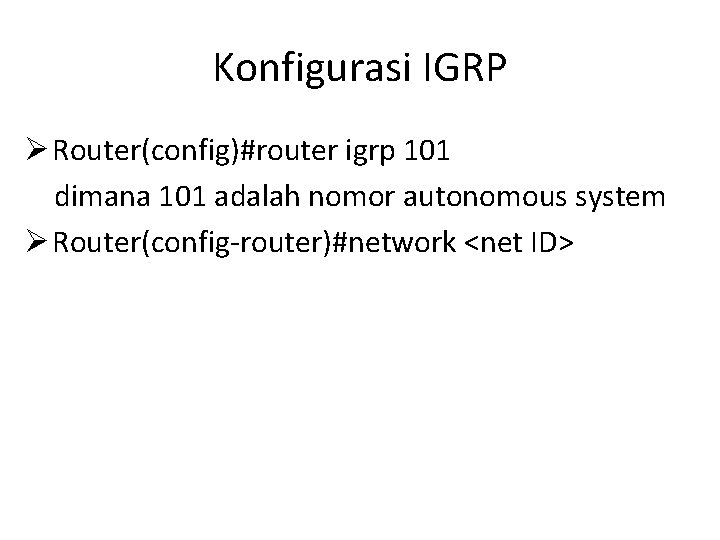

Konfigurasi IGRP Ø Router(config)#router igrp 101 dimana 101 adalah nomor autonomous system Ø Router(config-router)#network <net ID>

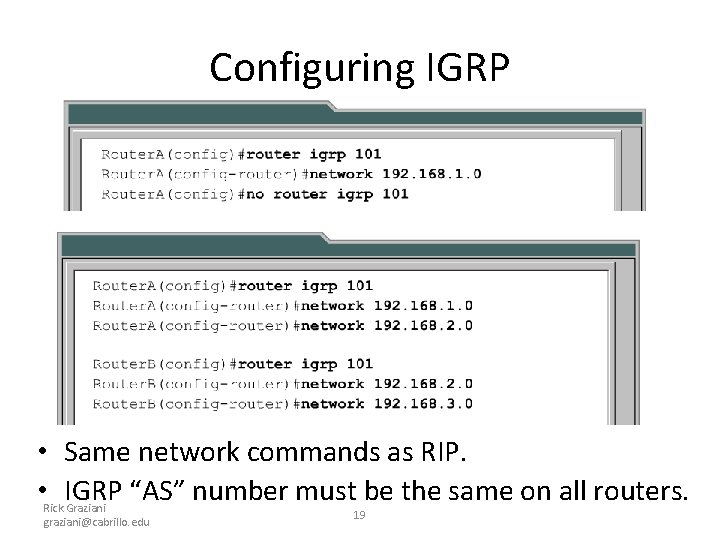

Configuring IGRP • Same network commands as RIP. • IGRP “AS” number must be the same on all routers. Rick Graziani graziani@cabrillo. edu 19
Migrating from RIP to IGRP Router(config)#router rip Router(config-router)#network Router(config-router)#exit Router(config)#router igrp 10 Router(config-router)#network Router(config-router)#exit Router(config)#no router rip • • 172. 16. 0. 0 192. 168. 1. 0 Enable IGRP Suggestion: Remove RIP configuration from routers even though the administrative distance will prefer RIP Rick Graziani graziani@cabrillo. edu 20
EIGRP (Enhanced Interior Gateway Routing Protocol) • EIGRP sering pula disebut hybrid-distant vector routing protocol, hal ini dikarenakan EIGRP seperti memiliki dua tipe routing protocol yang di gunakan yaitu distant vector dan link state. • Dalam perhitungan untuk menentukan jalur mana yang terpendek, EIGRP menggunakan algoritma DUAL (Diffusing Update Algorithm) dalam menentukannya, DUAL juga memiliki fungsi menyiapkan backup dan memastikan backup loop -free.

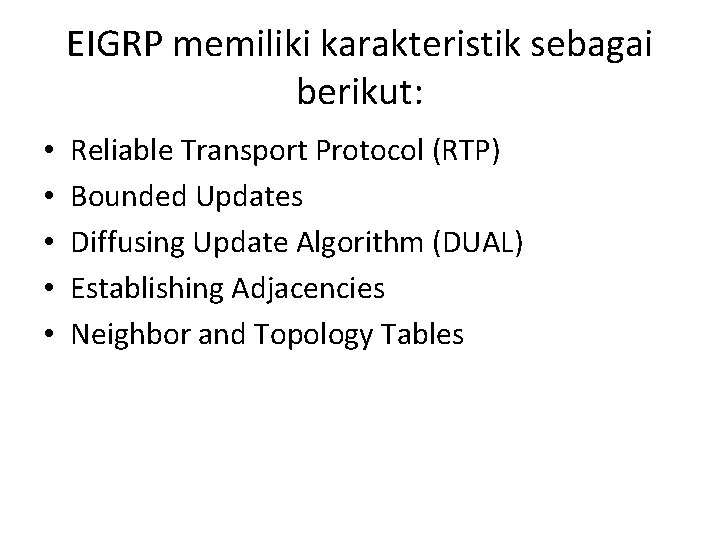

EIGRP memiliki karakteristik sebagai berikut: • • • Reliable Transport Protocol (RTP) Bounded Updates Diffusing Update Algorithm (DUAL) Establishing Adjacencies Neighbor and Topology Tables
Kelebihan EIGRP dibanding routing protocol lainnya: • Satu – satunya routing protocol yang menggunakan route backup. • Mudah di konfigurasi, semudah RIP • Summarization dapat dilakukan dimana saja dan kapan saja • EIGRP satunya routing protocol yang dapat melakukan unequal load balancing • Kombinasi terbaik dari protocol distant vector dan link-state

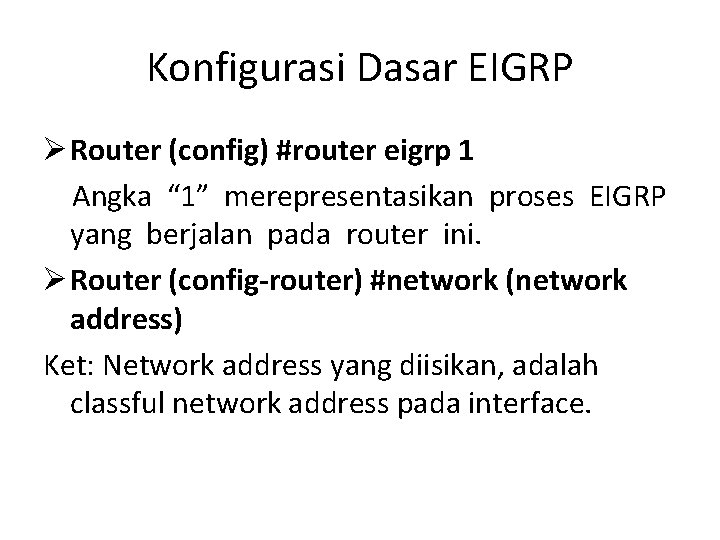

Konfigurasi Dasar EIGRP Ø Router (config) #router eigrp 1 Angka “ 1” merepresentasikan proses EIGRP yang berjalan pada router ini. Ø Router (config-router) #network (network address) Ket: Network address yang diisikan, adalah classful network address pada interface.

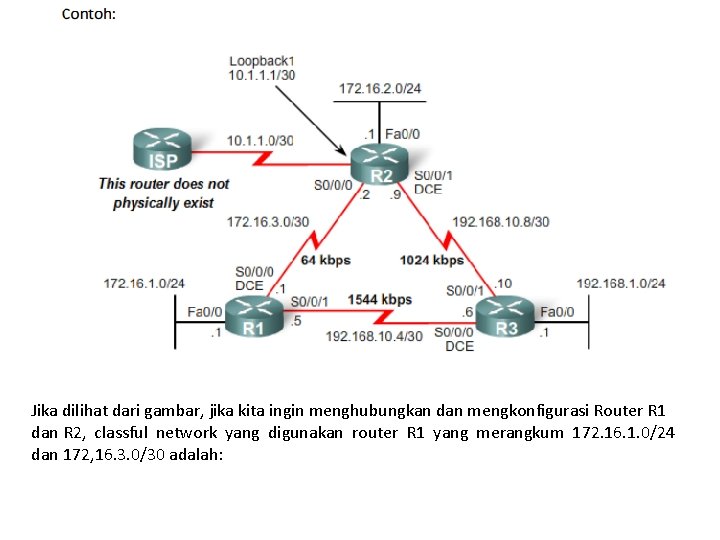

Jika dilihat dari gambar, jika kita ingin menghubungkan dan mengkonfigurasi Router R 1 dan R 2, classful network yang digunakan router R 1 yang merangkum 172. 16. 1. 0/24 dan 172, 16. 3. 0/30 adalah:

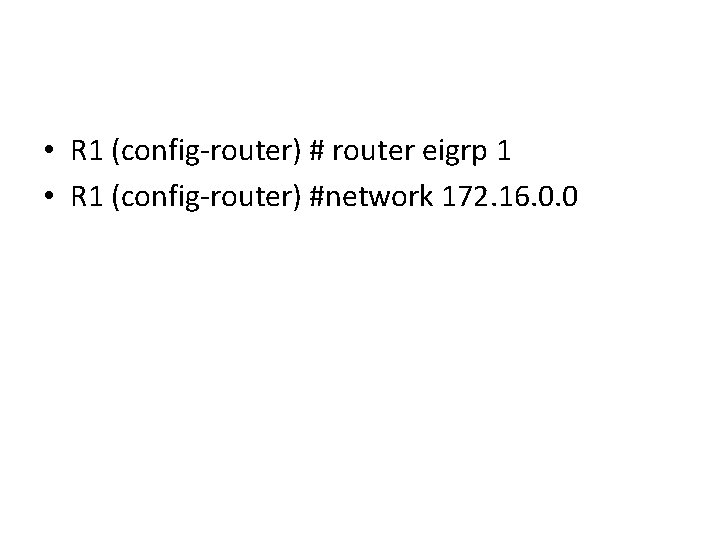

• R 1 (config-router) # router eigrp 1 • R 1 (config-router) #network 172. 16. 0. 0

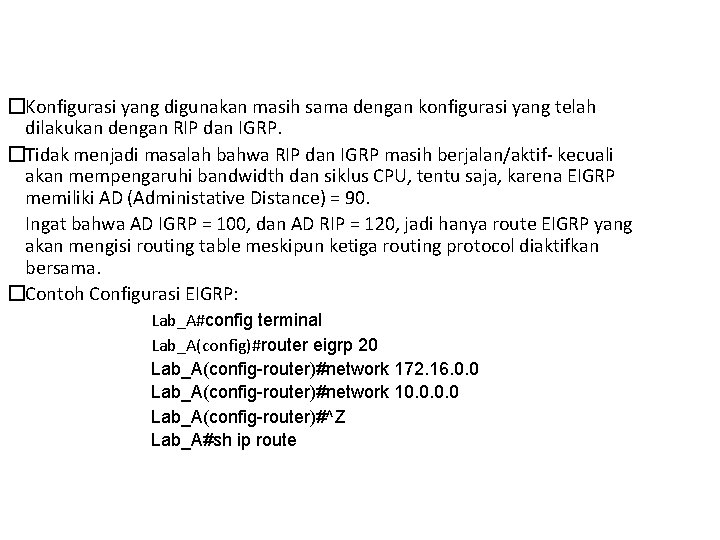

�Konfigurasi yang digunakan masih sama dengan konfigurasi yang telah dilakukan dengan RIP dan IGRP. �Tidak menjadi masalah bahwa RIP dan IGRP masih berjalan/aktif- kecuali akan mempengaruhi bandwidth dan siklus CPU, tentu saja, karena EIGRP memiliki AD (Administative Distance) = 90. Ingat bahwa AD IGRP = 100, dan AD RIP = 120, jadi hanya route EIGRP yang akan mengisi routing table meskipun ketiga routing protocol diaktifkan bersama. �Contoh Configurasi EIGRP: Lab_A#config terminal Lab_A(config)#router eigrp 20 Lab_A(config-router)#network 172. 16. 0. 0 Lab_A(config-router)#network 10. 0 Lab_A(config-router)#^Z Lab_A#sh ip route
Administrative Distances Default Sumber Route Interface yang terhubung langsung Route Statis EIGRP (Enhanced Interior Gateway Routing Protocol) IGRP (Interior Gateway Routing Protocol) OSPF (Open Shortest Path First) RIP (Routing Information Protocol) External EIGRP Tidak Diketahui (unknown) AD Default 0 1 90 100 110 120 170 (tidak dipakai) 255
