Router 12 1 Router 22 n Router n

Router 구성도 (1/2) 1

Router 구성도 (2/2) n Router n n n Cisco 2611 XM : 4대 Cisco 2610 XM : 6대 Switch n Cisco Catalyst 2950 : 5대 2

Router & Switch n Cisco 2611 XM n n Cisco 2610 XM n n Fast. Ethernet interface : 2개 Fast. Ethernet 0/1 Fast. Ethernet interface : 1개 Cisco Catalyst 2950 switch n Fast. Ethernet 0/0 24 -port switch 3 Console

Router #2 (1/3) n Configuration n Routing table connected OSPF Inter Area 4

Router #2 (2/3) n OSPF interface DR BDR n OSPF neighbor DR 또는 BDR이 아닌 router Backup Designated Router 5

Router #2 (3/3) n Ping, traceroute 6

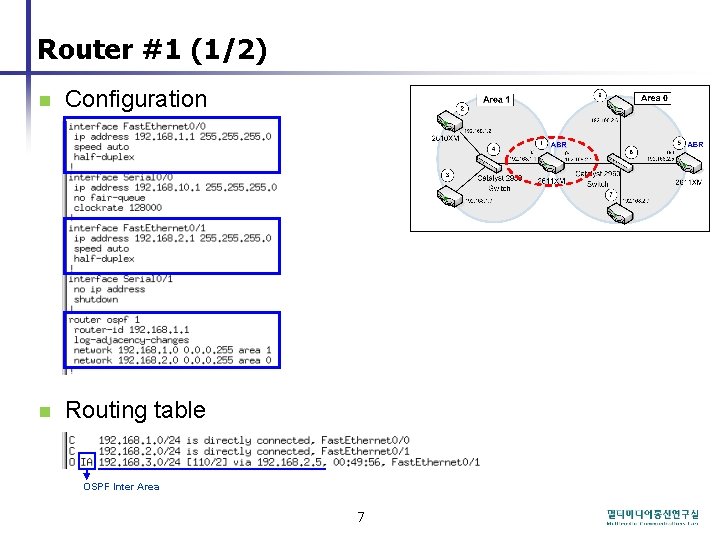

Router #1 (1/2) n Configuration n Routing table OSPF Inter Area 7

Router #1 (2/2) n DR OSPF interface 정보 DR BDR // Router #7은 ‘ 2 -Way state’ n OSPF neighbor 8 DROTHER

OSPF state transition diagram n n n Init : 첫 번째 Hello packet을 받은 상태 2 -Way : 모든 neighbor router들과의 2 -way connection 설정 단계(Routing information 교환 안됨) Exstart : Database Description Packet(OSPF packet type 2)을 통해 master/slave 선출 (기준 : OSPF Router ID가 높은것) Exchange : master/slave는 한 개 이상의 Database Description Packet을 교환 Load n n n DDP에 최신의 Link-State entry 정보가 있다면 인접 router에게 LSR packet 전송 LSR을 받은 인접 라우터는 LSU packet으로 응답 Full : 인접 router들과 synchronization 완료 n n router는 traffic을 routing 하기전에 ‘Full state’에 있어야만 함 각 router는 ‘Adjacent Database’라는 인접한 router들의 리스트를 관리 9

Switch #4 – packet capture n Hello packet // 224. 0. 0. 5 : all OSPF routers 10

Router #6 (1/2) n Configuration DR DROTHER DR BDR n Routing table 11 DROTHER

Router #6 (2/2) n Interface DR DROTHER DR BDR n OSPF neighbor 12 DROTHER

Router #5 (1/2) n Configuration DR DR BDR DROTHER n Routing table 13 BDR

Router #5 (2/2) n Interface DR DR BDR DROTHER n OSPF neighbor 14 BDR

Switch #8 – packet capture (1/14) n ‘Area 1’과 link를 해제했을 때 ‘Area 1’과 link 해제 시점 Dead time interval (40 sec) Router #1의 연결 해제를 알림 192. 168. 2. 5의 주기적인 Hello pkt. LSU에 대한 ACK X DR 15

Switch #8 – packet capture (2/14) n DR(192. 168. 2. 5)이 All OSPF Router에게 Link-State Advertise LSA type 2 : DR에 의해 생성. Area 내에 연결된 router의 집합을 설명 X DR // Attached Router : 192. 168. 2. 1의 list가 삭제되었음 16

Switch #8 – packet capture (3/14) n DR의 LSA에 대한 Router #7의 Acknowledge DR LSA message의 sequence number X DR 17

Switch #8 – packet capture (4/14) n DR의 LSA에 대한 Router #6의 Acknowledge DR - LSA message의 sequence number Router #7의 ACK와 동일 X DR 18

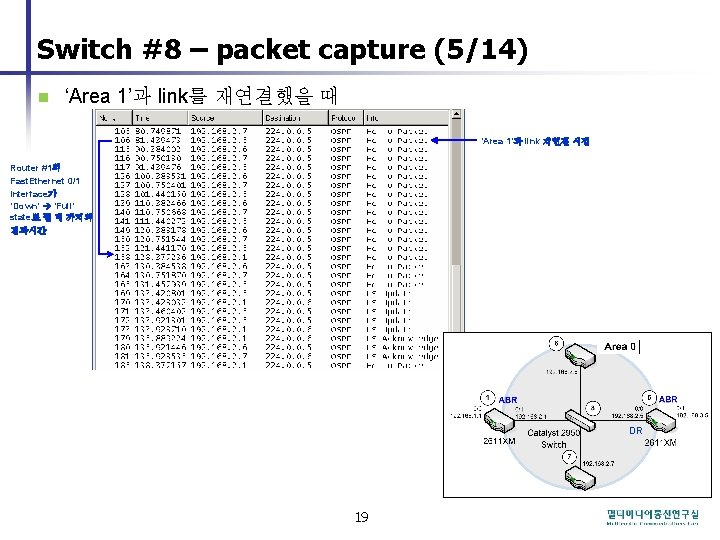

Switch #8 – packet capture (5/14) n ‘Area 1’과 link를 재연결했을 때 ‘Area 1’과 link 재연결 시점 Router #1의 Fast. Ethernet 0/1 Interface가 ‘Down’ ‘Full’ state로 될 때 까지의 경과시간 DR 19

Switch #8 – packet capture (6/14) n Link 재연결 후 Router #1의 첫 번째 Hello packet // 자신의 존재, active neighbor를 알림 DR 20

Switch #8 – packet capture (7/14) n DR(192. 168. 2. 5)의 LSU message // router가 자신이 속한 area에서 생성. 해당 area의 router link 상태를 설명 // 192. 168. 1. 1의 area(Area 1)에 연결 단계 21 DR

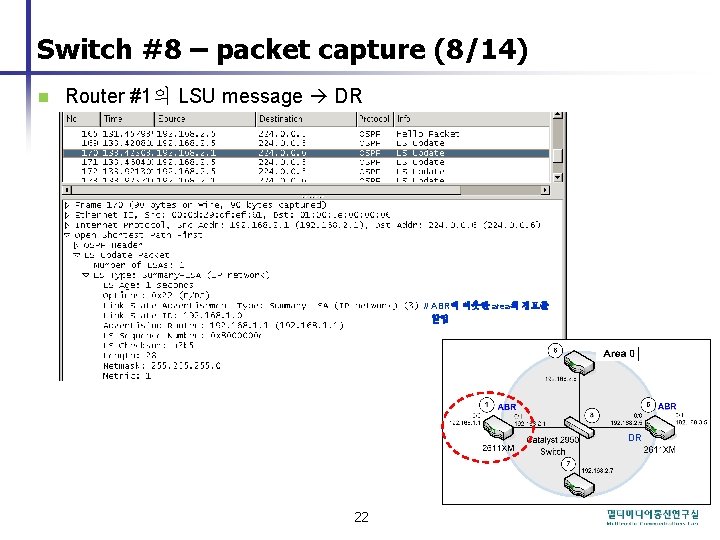

Switch #8 – packet capture (8/14) n Router #1의 LSU message DR // ABR이 이웃한 area의 정보를 알림 DR 22

Switch #8 – packet capture (9/14) n DR(Router #5)의 LSU message // 170번 packet // ABR이 이웃한 area의 정보를 알림 DR 23

Switch #8 – packet capture (10/14) n DR(Router #5)의 LSU message (attached router) // MA OSPF에서 DR에 의해 생성. 해당 area에 연결된 router를 알 림 // 재연결된 Router #1 DR 24

Switch #8 – packet capture (11/14) n Router #1의 LSU message // router가 자신이 속한 area에서 생성. 해당 area의 router link 상태를 설명 // 192. 168. 1. 1의 area(Area 1)에 연결 25 DR

Switch #8 – packet capture (12/14) n Router #1의 ACK // 172번 packet // 171번 packet DR 26

Switch #8 – packet capture (13/14) n Router #6의 ACK // 173번 packet // 171번 packet DR // 172번 27

Switch #8 – packet capture (14/14) n Router #7의 ACK // 173번 packet // 171번 packet // 172번 DR 28
