Roulements Pour lexamen je dois tre capable de

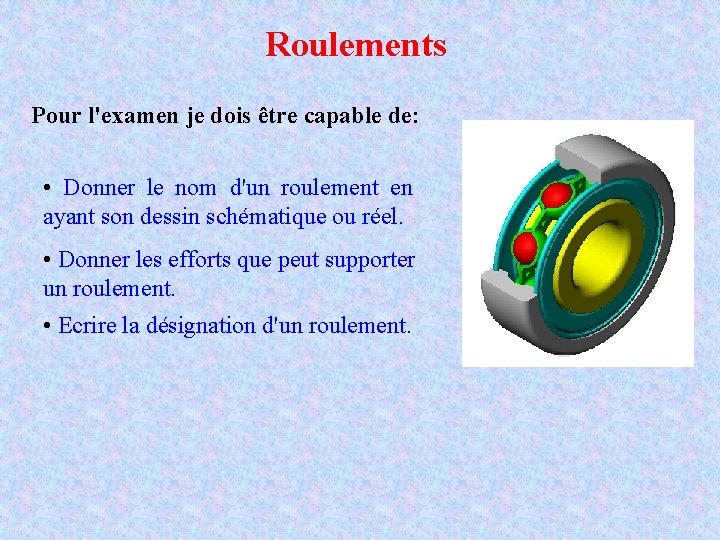

Roulements Pour l'examen je dois être capable de: • Donner le nom d'un roulement en ayant son dessin schématique ou réel. • Donner les efforts que peut supporter un roulement. • Ecrire la désignation d'un roulement.

Roulements 1. Définition, rôle des roulements et efforts bague extérieure bague intérieure cage billes

Roulements 1. Définition, rôle des roulements et efforts (suite) Rôle: Permettent d'obtenir une liaison pivot entre un arbre et un moyeu (alésage), avec peu de frottement. Efforts axial et radial : suivant l'axe ® axial A suivant le rayon ® radial R Tous les roulements ne supportent pas des efforts axiaux et radiaux.

Roulements 2. Principaux roulements 1 rangée de billes contact radial 1 rangée de bille contact oblique 2 rangées de billes à rotule

Roulements 2. Principaux roulements (suite) à rouleaux cylindriques à rouleaux coniques à aiguilles

Roulements 2. Principaux roulements (suite) butée à billes butée à rouleaux combiné (aiguilles + billes)

Roulements 3. Représentations réelles et schématiques 1 rangée de billes contact radial symbole : BC 1 rangée de billes contact radial 1 joint symbole : BCE 1 rangée de billes contact oblique 2 rangées de billes contact oblique symbole : BT BE 1 rangée de billes contact radial 2 joints symbole : BCEE à rouleaux cylindriques symbole : RU

Roulements 3. Représentations réelles et schématiques (suite) à rouleaux coniques symbole : KB à aiguilles symbole : NEA butée à billes symbole : TA

Roulements 4. Désignation d’un roulement Roulement 30 BC 02 X 1 joint Ø arbre type Ø E ar br e n’importe quelle cage série dimensionnelle

Roulements Comment trouver la série dimensionnelle ? 1. Chercher la page du type du roulement 2. Chercher le diamètre de l’arbre d 3. Chercher le diamètre de l’alésage D 4. Chercher la série dimensionnelle

Roulements 5. Exercice A l’aide du livre, complétez la désignation des 6 roulements. Roulement 25 BC 10 X E Roulement 25 BT 02 X Roulement 25 BE 32 X Roulement 25 KB 02 X Roulement 30 NEA moyen X
