Member of Roto Group Competencias § Productos aptos para cualquier situación de acristalamiento § Calidad de material fiable y certificada § Asesoramiento y formación competentes § A la vanguardia en la técnica de inserción de calzos desde hace casi seis décadas Febrero 2009 / BKPM / FB 107 -0 E
Member of Roto Group Relación de temas § Nociones fundamentales de la inserción de calzos § Técnica correcta de inserción de calzos § Productos aptos para cualquier acristalamiento § La compatiblidad entre materiales § Servicio técnico y asesoramiento Febrero 2009 / BKPM / FB 107 -0 E 3
Nociones fundamentales de la inserción de calzos Member of Roto Group § La inserción de calzos es la única unión entre cristal y marco Febrero 2009 / BKPM / FB 107 -0 E 4
Nociones fundamentales de la inserción de calzos Member of Roto Group § Consecuencias de una inserción de calzos no adecuada § Evitar la sobrecarga del borde de cristal Febrero 2009 / BKPM / FB 107 -0 E 5
Member of Roto Group Principio de inserción de calzos Puerta de tableros con Diagonal de Disposición de Distribución de listones y riostras compresión calzos tensiones Febrero 2009 / BKPM / FB 107 -0 E 6
Nociones fundamentales de la inserción de calzos Member of Roto Group § Inserción de calzos dependiente del tipo de apertura Hoja practicable Hoja oscilo-batiente Hoja abatible Febrero 2009 / BKPM / FB 107 -0 E Hoja rebatible Ventana pivotante 7
Funciones de los calzos de acristalamiento § § Member of Roto Group Desviar el peso del cristal Mantener la hoja en la posición adecuada Distribuir el peso de la hoja en el marco Compensar el desplazamiento del canto del cristal § Asegurar la distancia entre la hoja y la base del galce § Evitar el deterioro de los cantos del cristal § Alojamiento del cristal sin presión Febrero 2009 / BKPM / FB 107 -0 E 8
Member of Roto Group Dimensionado Inserción de bloques para topes Correcto (Bloque hasta el tope) Grosor del cristal +2 mm La anchura del calzo depende del grosor de la unidad de acristalamiento= espesor del cristal + 2 mm Erróneo La inserción de calzos garantiza el apoyo del canto invisible del cristal Febrero 2009 / BKPM / FB 107 -0 E 9
Técnica correcta de inserción de calzos Member of Roto Group Distancias entre calzos Caso normal: 1 longitud de calzo (= 100 mm) Mínimo: 20 mm Máximo: 250 mm Febrero 2009 / BKPM / FB 107 -0 E 10
Técnica correcta de inserción de calzos Member of Roto Group El grosor de calzo depende de la zona de plegado (mín. 5 mm) Febrero 2009 / BKPM / FB 107 -0 E 11
Técnica correcta de inserción de calzos Minimizar la carga mecánica Member of Roto Group § Excluir la carga puntual § Minimizar la carga lateral § Adaptar el calzo y el material del clazo a los requisitos Febrero 2009 / BKPM / FB 107 -0 E 12
Técnica correcta de inserción de calzos Estabilidad de los calzos Member of Roto Group Depende de § la longitud/ anchura § Construcción de Gluske GL-B: Superficie portante del cristal 466 mm² clazos/ Sistema con pieza de unión § Material Otras construcciones: 153, 6 mm 2/196 mm 2 Febrero 2009 / BKPM / FB 107 -0 E 13
Roto Gluske-BKV Productos aptos para cualquier acristalamiento Febrero 2009 / BKPM / FB 107 -0 E Member of Roto Group 14
Roto Gluske GL-SV Calzo para acristalamientos estándar Member of Roto Group § Gran capacidad portante gracias a un sistema de piezas de unión reforzado § Gran compatibilidad con muchas sellantes de unión de bordes y láminas § Resistente al envejecimiento § Resistente a la temperatura Febrero 2009 / BKPM / FB 107 -0 E 15

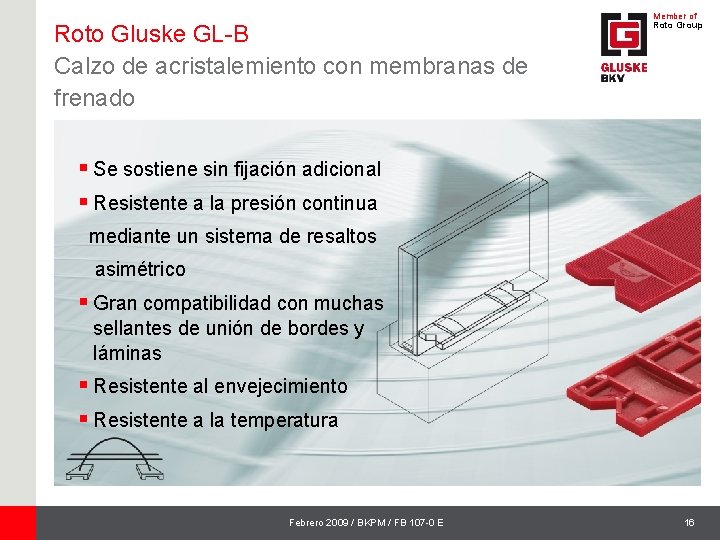

Roto Gluske GL-B Calzo de acristalemiento con membranas de frenado Member of Roto Group § Se sostiene sin fijación adicional § Resistente a la presión continua mediante un sistema de resaltos asimétrico § Gran compatibilidad con muchas sellantes de unión de bordes y láminas § Resistente al envejecimiento § Resistente a la temperatura Febrero 2009 / BKPM / FB 107 -0 E 16
Roto Gluske GL-IB Calzo para acristalamientos triples Member of Roto Group § Evita puentes conductores § Optimizado para altos pesos de cristal § Gran compatibilidad con muchos sellantes de unión de bordes y láminas § Resistente al envejecimiento § Resistente a la temperatura Febrero 2009 / BKPM / FB 107 -0 E 17
Roto Gluske GL-UK Calzo universal de dos componentes Member of Roto Group § Soporte elástico / zócalo estable § Para cristales con resalte del canto del vidrio § Para pesos de cristal altos § Estabilidad ante la presión permanente § Canal de ventilación § Gran compatibilidad con muchos sellantes de unión de bordes y láminas Febrero 2009 / BKPM / FB 107 -0 E 18
Roto Gluske GL-UKS Calzo con pieza intermedia de acero Member of Roto Group § Puede emplearse en construcciones de base más reducidas § Compensación de los resaltos de los bordes del cristal mediante una superficie elástica § Gran estabilidad propia § Alojamiento de cargas pesadas § Gran compatibilidad con muchos sellantes de unión de bordes y láminas Febrero 2009 / BKPM / FB 107 -0 E 19
Roto Gluske GL-Superflex Calzo para soluciones especiales Member of Roto Group § Óptimo para ventanas de medio punto y ventanas de arco bombeado § Se adapta de forma modélica § Evita la carga puntual § Canal de ventilación § Gran compatibilidad con muchos sellantes de unión de bordes y láminas Febrero 2009 / BKPM / FB 107 -0 E 20
Roto Gluske GL-Multiflex Calzo para soluciones especiales Member of Roto Group § Se adapta mediante radios de entalladura § Excelente absorción de la carga § Canal de ventilación § Gran compatibilidad con muchos sellantes de unión de bordes y láminas Febrero 2009 / BKPM / FB 107 -0 E 21
Roto Gluske GFE-KB Piezas intermedias para el galce Member of Roto Group § Para la compensación de grandes tolerancias de perfil § Apriete óptimo § Buena desviación del peso § Con fijación de bloques propia Febrero 2009 / BKPM / FB 107 -0 E 22
Roto Gluske S-GFE Pieza intermedia de cristal de seguridad Member of Roto Group § Fácil de montar § Resistente a la presión continua § Reforzado con fibras de vidrio § Resistente al envejecimiento § Sistema de resaltos para el equilibrio de la presión de vapor § Montaje oculto bajo el listón de vidriera Tras aprobar la Prueba WK 2 Febrero 2009 / BKPM / FB 107 -0 E 23
Compatibilidad entre materiales Member of Roto Group ¡Los calzos de acristalamiento de Roto Gluske-BKV poseen propiedades de material acreditadas, duraderas y certificadas! ¡Calidad contínua desde hace décadas! Febrero 2009 / BKPM / FB 107 -0 E 24
Member of Roto Group Compatibilidad entre materiales El problema: proceso de migración Sustancia A Sustancia B = Migración del plastificante Febrero 2009 / BKPM / FB 107 -0 E 25
Compatibilidad entre materiales Las consecuencias de la incompatibilidad Member of Roto Group § Descomposición del material § Descoloración § Restos de un calzo de acristalamiento descompuesto Febrero 2009 / BKPM / FB 107 -0 E 26
Compatibilidad entre materiales Ejemplos de incompatibilidad Febrero 2009 / BKPM / FB 107 -0 E Member of Roto Group 27
Compatibilidad entre materiales Certificado Member of Roto Group Roto Gluske-BKV está certificado por el ift-Rosenheim Directiva VE-05/01 ”Prueba de compatibilidad de los calzos de acristalamiento“ Febrero 2009 / BKPM / FB 107 -0 E 28
Compatibilidad entre materiales Ensayo Configuración de pruebas para el justificante de compatibilidad en Roto Gluske-BKV Member of Roto Group 5 kg / 70 °C Prueba realizada durante 5 semanas Febrero 2009 / BKPM / FB 107 -0 E 29
Compatibilidad entre materiales Member of Roto Group . . . un tema de competencia de Roto Gluske-BKV Febrero 2009 / BKPM / FB 107 -0 E 30
Servicio técnico y asesoramiento Member of Roto Group Todo sobre el calzo la publicación de consulta para un acristalamiento profesional de Roto Gluske-BKV Febrero 2009 / BKPM / FB 107 -0 E 31
