ROSCAS • ROSCA É UM ELEMENTO DE MÁQUINA, COMPOSTO DE UMA OU MAIS DE UMA SUPERFÍCIE HELICOIDAL , QUE CONVERTE MOVIMENTO DE ROTAÇÃO EM TRANSLAÇÃO. • AS ROSCAS DESEMPENHAM AS SEGUINTES FUNÇÕES: TRANSMISSÃO DE MOVIMENTO E FORÇA FIXAÇÃO DE COMPONENTES CONEXÕES ENTRE COMPONENTES TRANSPORTE DE MASSA

CLASSIFICAÇÃO DAS ROSCAS INTERNA PORCA EXTERNA PARAFUSO POSIÇÃO DA HÉLICE

CLASSIFICAÇÃO DAS ROSCAS. . . CONSTANTE PASSO DA HÉLICE VARIÁVEL Fonte – imagem rosca com passo variável: http: //www. acumed. net

CLASSIFICAÇÃO DAS ROSCAS. . . CONSTANTE – ROSCAS CILÍNDRICAS DI METRO DA HÉLICE VARIÁVEL – ROSCAS CÔNICAS Fonte IMAGENS: http: //www. rmmcia. es/blog/productos/tipos-deroscas-rosca-bsp-o-rosca-gas

CLASSIFICAÇÃO DAS ROSCAS. . . SENTIDO DA HÉLICE

CLASSIFICAÇÃO DAS ROSCAS. . . QUANTIDADE DE HÉLICES UMA OU MÚLTIPLAS EX: rosca com duas hélices (entradas)

CLASSIFICAÇÃO DAS ROSCAS. . . FORMA DO FILETE TRIANGULAR TRAPEZOIDAL CIRCULAR ESPECIAIS

ALGUNS EXEMPLOS DE APLICAÇÕES. . .

FUSOS DE MÁQUINAS Fuso Trapezoidal Fuso de esferas Fonte: NSK http: //www. nskamericas. com/cps/rde/xbcr/na_en/Ball_Screw_Tuto rial. pdf Fonte: http: //nptel. ac. in/courses/112105 127/pdf/LM-31. pdf

PRENSA DE FRICÇÃO - FUSO COM ROSCA DE MÚLTIPLAS ENTRADAS - Fonte: http: //sp. olx. com. br/sao-paulo-e-regiao/industria-comercio-e -agro/prensa-de-friccao-shuler-300 -ton-212846149

ELEMENTOS PARA FIXAÇÃO – ROSCAS OBTIDAS POR LAMINAÇÃO Fonte: https: //www. profiroll. com/en/process/thread-and -profile-rolling/ Fonte: http: //atnf 7. com/bolts. html

CONEXÕES Peças injetadas Peças usinadas Fonte: http: //www. azerra. com. br Fonte: http: //www. pvcbrazil. com. br

ROSCAS TRANSPORTADORAS Fonte: http: //www. nutrimec. ind. br/rosca-transportadora-tubular

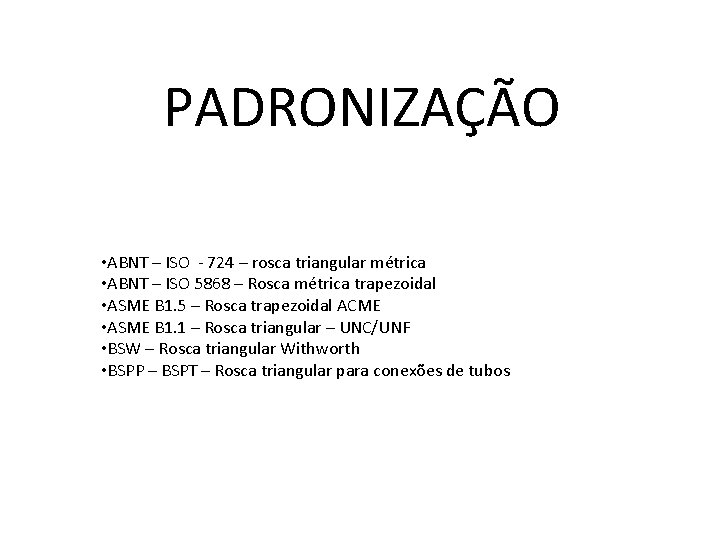

PADRONIZAÇÃO • ABNT – ISO - 724 – rosca triangular métrica • ABNT – ISO 5868 – Rosca métrica trapezoidal • ASME B 1. 5 – Rosca trapezoidal ACME • ASME B 1. 1 – Rosca triangular – UNC/UNF • BSW – Rosca triangular Withworth • BSPP – BSPT – Rosca triangular para conexões de tubos

ROSCA TRIANGULAR MÉTRICA ABNT NBR ISO 724 D Diâmetro maior da rosca interna no perfil básico (diâmetro nominal) d Diâmetro maior da rosca externa no perfil básico (diâmetro nominal) D 1 Diâmetro menor da rosca interna no perfil básico d 1 Diâmetro menor da rosca externa no perfil básico D 2 Diâmetro de flanco da rosca interna no perfil básico d 2 Diâmetro de flanco da rosca externa no perfil básico H Altura do triângulo fundamental P Passo k Altura (profundidade) corrigida p/ torneamento

PROCESSOS DE FABRICAÇÃO -1 - MOLDAGEM • Fundição : peças grandes – qualidade baixa • Injeção: peças em plástico com boa qualidade • Sopro: peças em plástico com boa qualidade. Ex. : tampas p/ embalagens

PROCESSOS DE FABRICAÇÃO 1 I – Deformação plástica • Laminação : resistência mecânica superior e qualidade dimensional muito boa (principalmente pela conformação a frio). Ex: parafusos e porcas para fixação. Rosca usinada Rosca laminada

PROCESSOS DE FABRICAÇÃO 1 II - USINAGEM ROSCAMENTO POR TORNEAMENTO E FRESAMENTO Fonte: Iscar
