1. OBJETIVOS ROSCADO A MANO ØConocer los accesorios y utensilios complementarios usados en el roscado a mano. ØSaber determinar el orden de las operaciones a seguir, la elección correcta de los machos, bandeador, lubricante a emplear, etc. La secuencia de operaciones para el roscado a mano es la siguiente: Rallador Granete Regla 1. -Trazado del agujero 2. -Puntear donde se juntas lineas que indican el centro del agujero 3. - Taladrar la pieza donde corresponda. Tema: Roscado a mano 4. -Avellanar el agujero 2 Departameto de Mantenimiento y Montaje

ROSCADO A MANO El agujero que debe hacerse para roscar no es del diámetro teórico de la rosca sino más pequeño. Se debe restar al diámetro teórico el paso de la rosca, ejemplo: Para realizar una rosca de M 12 con machos se debe hacer: Diámetro nominal de la rosca 12 -paso normalizado=12 -1, 75=10, 25 mm. Para facilitar la entrada del macho, y a la vez evitar que se produzcan rebabas en los extremos o salidas de rosca, es recomendable hacer a los dos lados del agujero un avellanado. Giramachos Macho de roscar 5. - Sacar la rosca de le métrica que corresponda. Tema: Roscado a mano 3 Departameto de Mantenimiento y Montaje

ROSCADO A MANO 2. PARTES DEL MACHO DE ROSCAR -Parte activa o entrada; es la parte de la rosca que realiza el tallado. -Parte calibradora; es el resto de la parte roscada que sirve de guía y facilita el avance del macho. -Mango; es la parte no roscada del macho, que sirve para la fijación o arrastre del macho. CUERPO ENTRADA MANGO ROSCADOR Tema: Roscado a mano 4 Departameto de Mantenimiento y Montaje

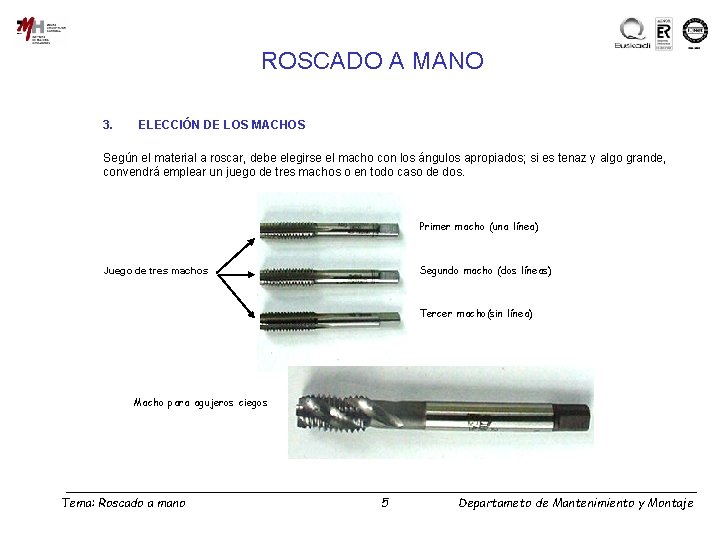

ROSCADO A MANO 3. ELECCIÓN DE LOS MACHOS Según el material a roscar, debe elegirse el macho con los ángulos apropiados; si es tenaz y algo grande, convendrá emplear un juego de tres machos o en todo caso de dos. Primer macho (una línea) Segundo macho (dos líneas) Juego de tres machos Tercer macho(sin línea) Macho para agujeros ciegos Tema: Roscado a mano 5 Departameto de Mantenimiento y Montaje

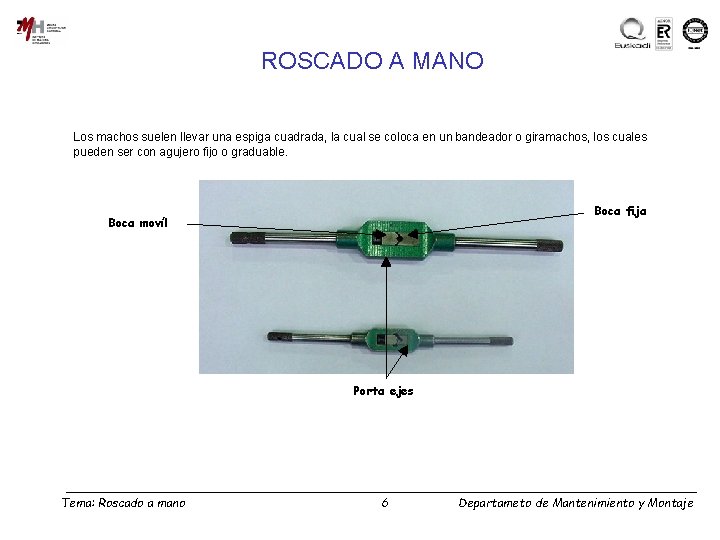

ROSCADO A MANO Los machos suelen llevar una espiga cuadrada, la cual se coloca en un bandeador o giramachos, los cuales pueden ser con agujero fijo o graduable. Boca fija Boca movíl Porta ejes Tema: Roscado a mano 6 Departameto de Mantenimiento y Montaje

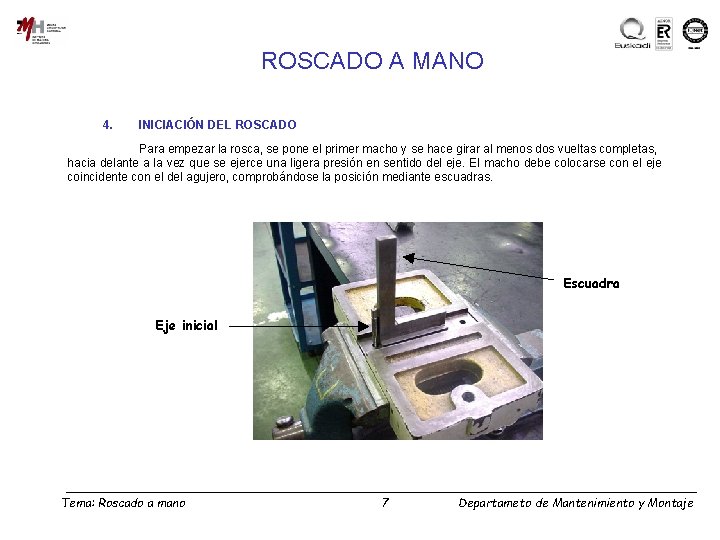

ROSCADO A MANO 4. INICIACIÓN DEL ROSCADO Para empezar la rosca, se pone el primer macho y se hace girar al menos dos vueltas completas, hacia delante a la vez que se ejerce una ligera presión en sentido del eje. El macho debe colocarse con el eje coincidente con el del agujero, comprobándose la posición mediante escuadras. Escuadra Eje inicial Tema: Roscado a mano 7 Departameto de Mantenimiento y Montaje

ROSCADO A MANO · Una vez iniciada la rosca, se prosigue la operación volteando alternativamente hacia uno y otro lado, a intervalos de media vuelta. · El retroceso que se le da tiene por finalidad romper y desprender más fácilmente las virutas. En los agujeros ciegos es necesario sacar con frecuencia el macho y limpiarlo tanto él como el agujero. · Es también necesario e importante que la lubricación se haga desde el principio de la operación y no cuando esta ya esté en marcha. Empezar a roscar girando hacia un lado y hacia el otro Antes de empezar, echar aceite en la punta del eje Tema: Roscado a mano 8 Departameto de Mantenimiento y Montaje
