ROM CPU Data Bus RAM HDD IO PC

컴퓨터의 내부 구조 ROM CPU Data Bus RAM HDD I/O

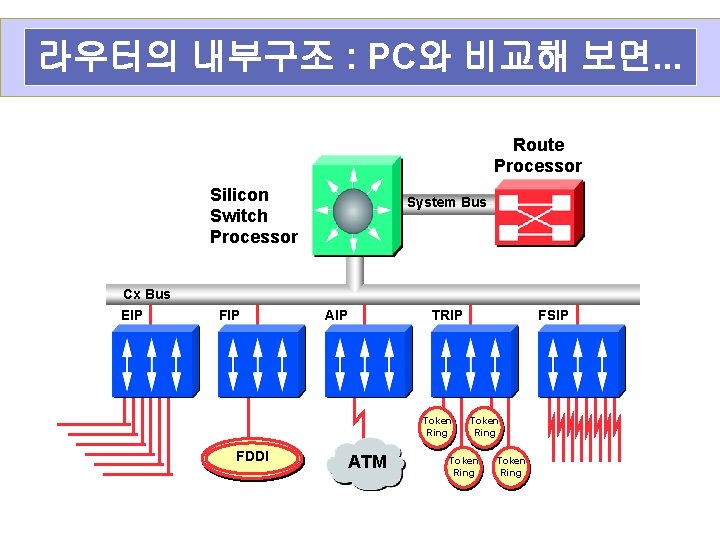

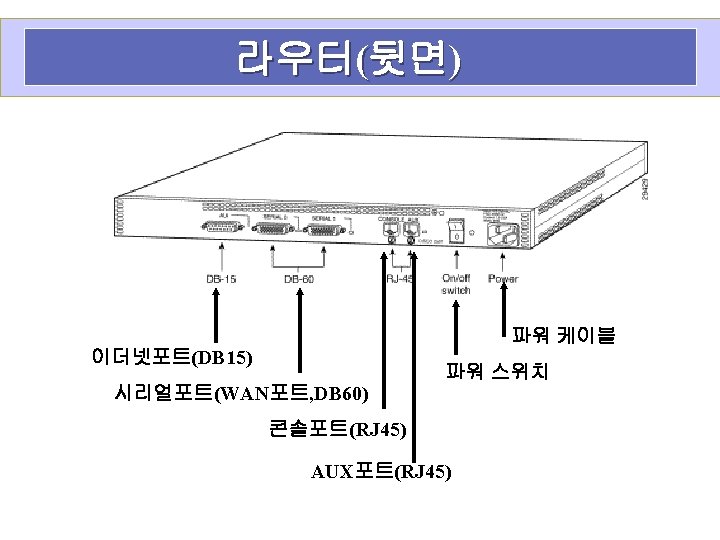

라우터의 내부구조 : PC와 비교해 보면. . . Route Processor Silicon Switch Processor System Bus Cx Bus EIP FIP AIP TRIP Token Ring FDDI ATM FSIP Token Ring

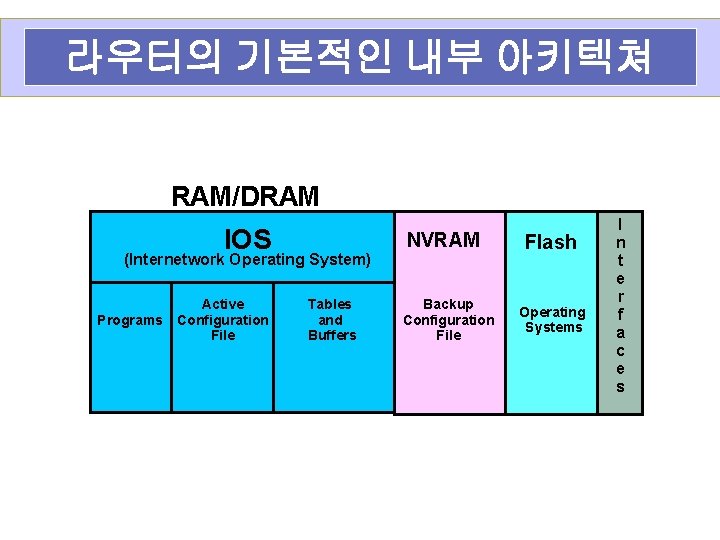

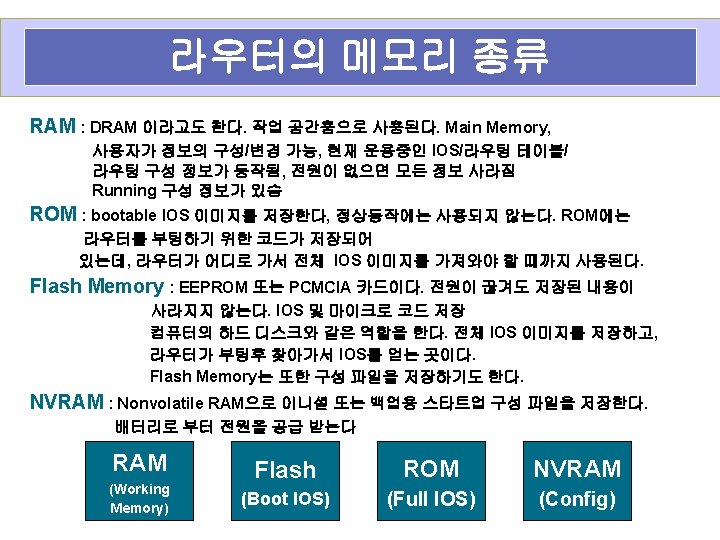

라우터의 기본적인 내부 아키텍쳐 RAM/DRAM IOS (Internetwork Operating System) Programs Active Configuration File Tables and Buffers NVRAM Backup Configuration File Flash Operating Systems I n t e r f a c e s

라우터의 부팅 순서 RAM Bootstrap ROM Flash TFTP Server ROM Cisco Internetwork Operating System NVRAM TFTP Server Console Configuration File Bootstrap을 로드 한다 Operating System를 위치 시키고 로드 한다 Configuration File을 위치시키고 로드하거나 이 파일이 없는 경우에는 Setup 모드를 실행한다

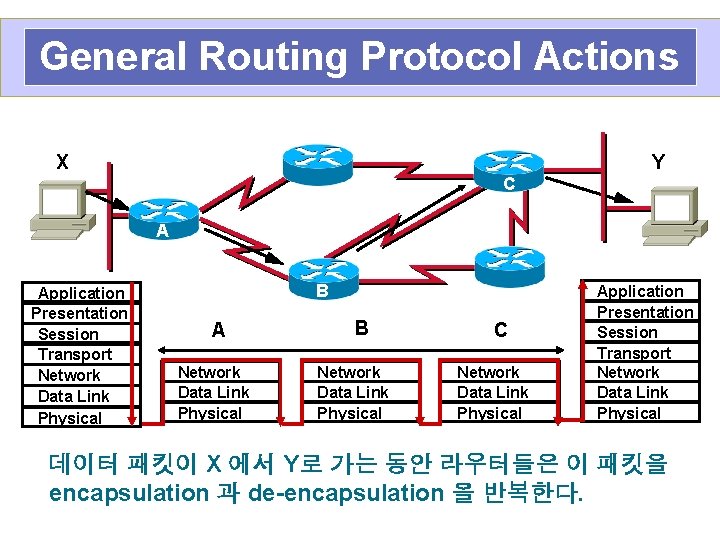

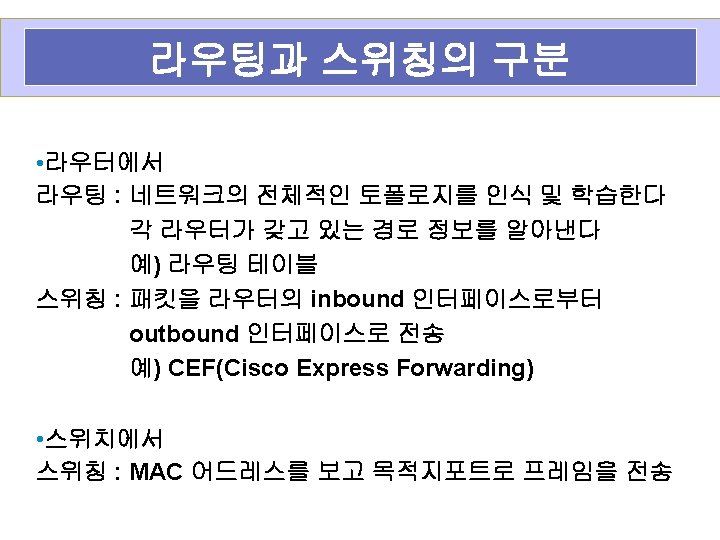

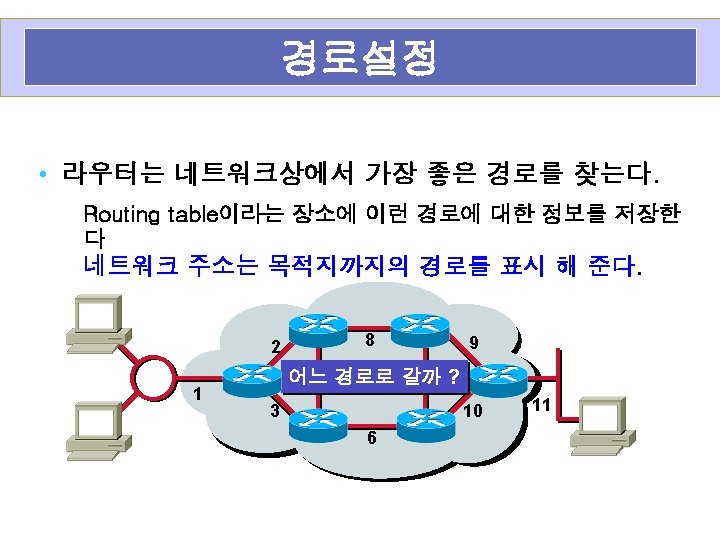

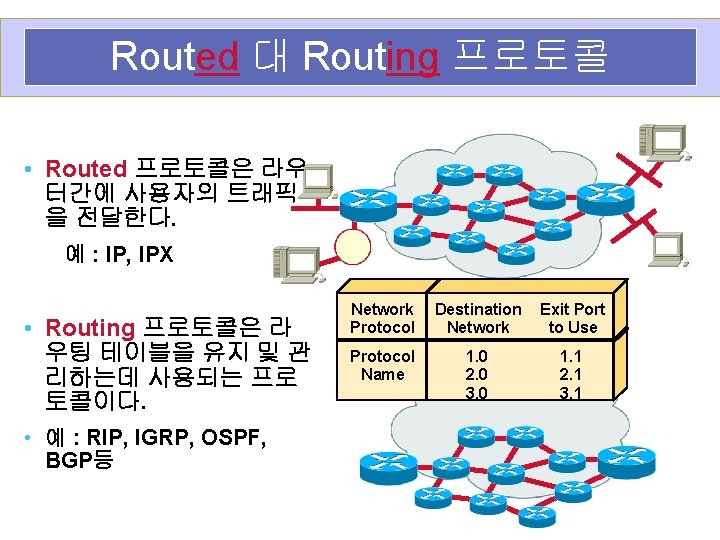

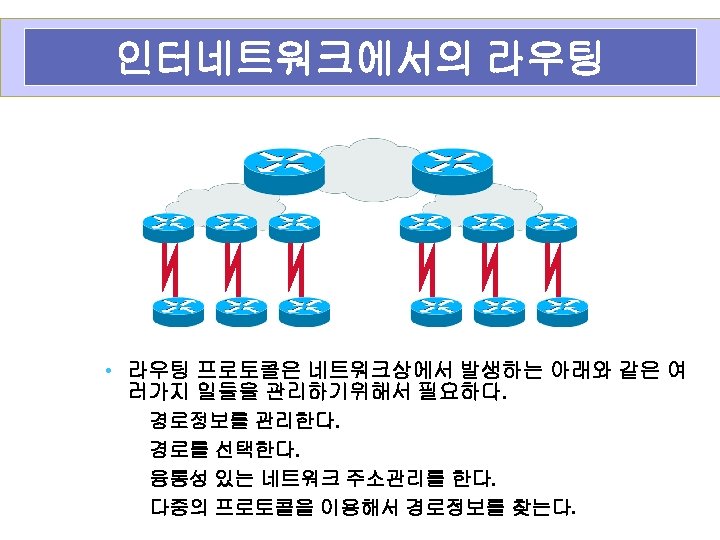

General Routing Protocol Actions X Y C A Application Presentation Session Transport Network Data Link Physical B A Network Data Link Physical B Network Data Link Physical C Network Data Link Physical Application Presentation Session Transport Network Data Link Physical 데이터 패킷이 X 에서 Y로 가는 동안 라우터들은 이 패킷을 encapsulation 과 de-encapsulation 을 반복한다.

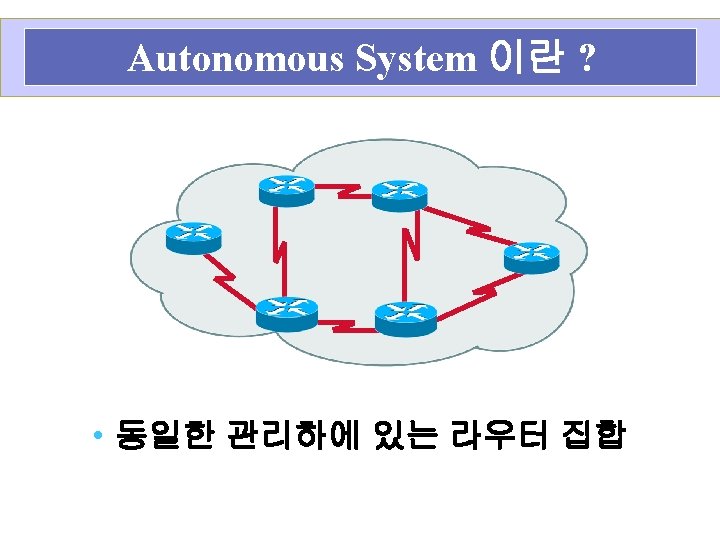

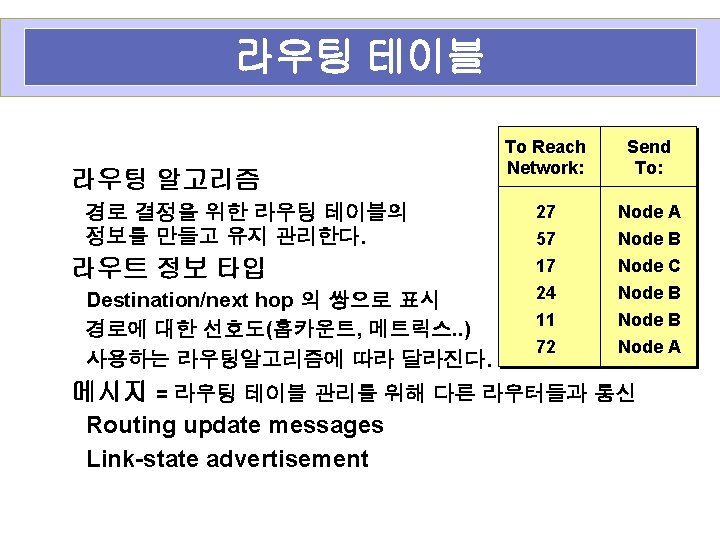

Interior와 Exterior Routing Protocol ? Exterior Routing Protocols • BGP Autonomous System 100 Autonomous System 200 Interior Routing Protocols: • RIP • IGRP

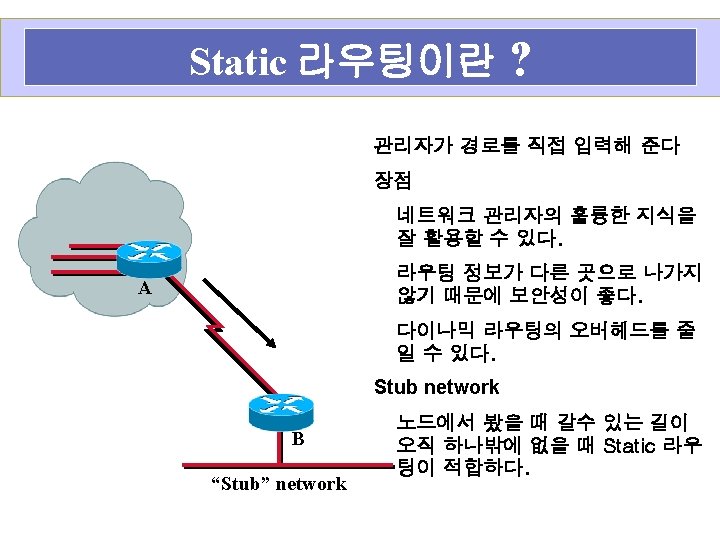

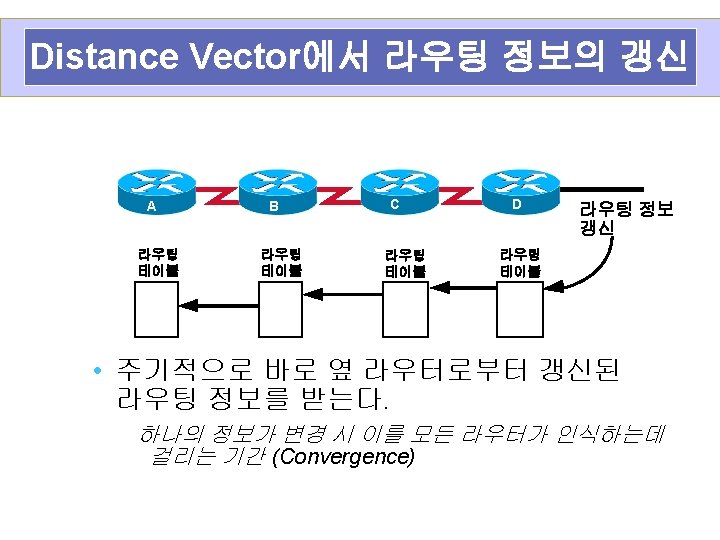

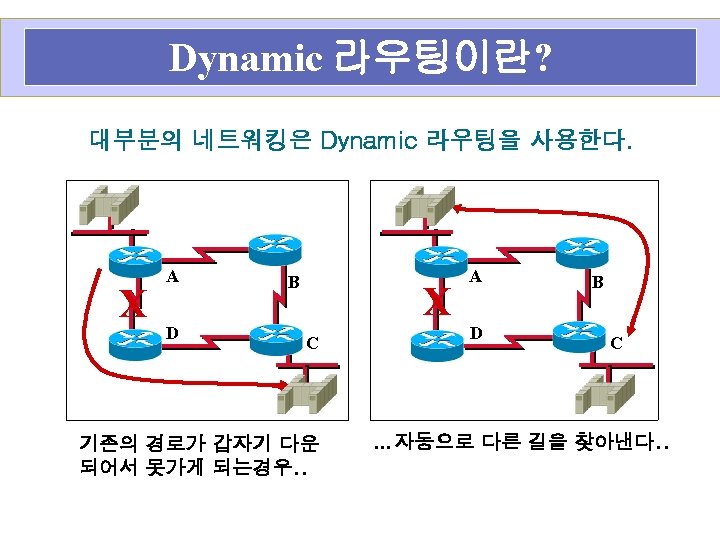

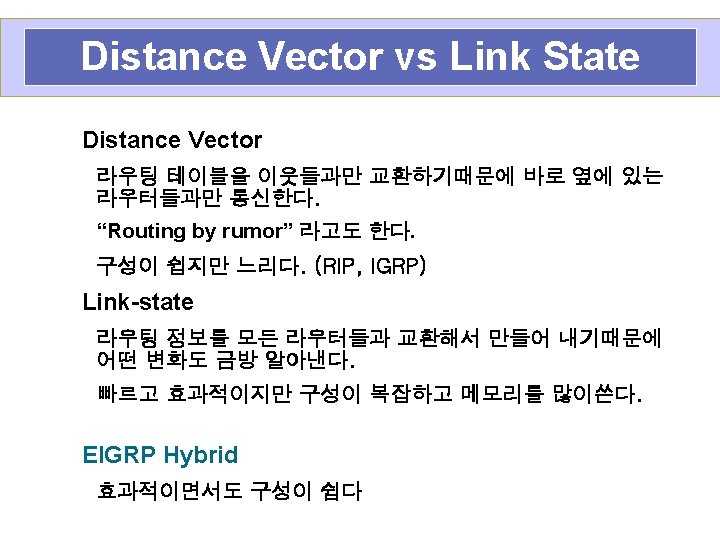

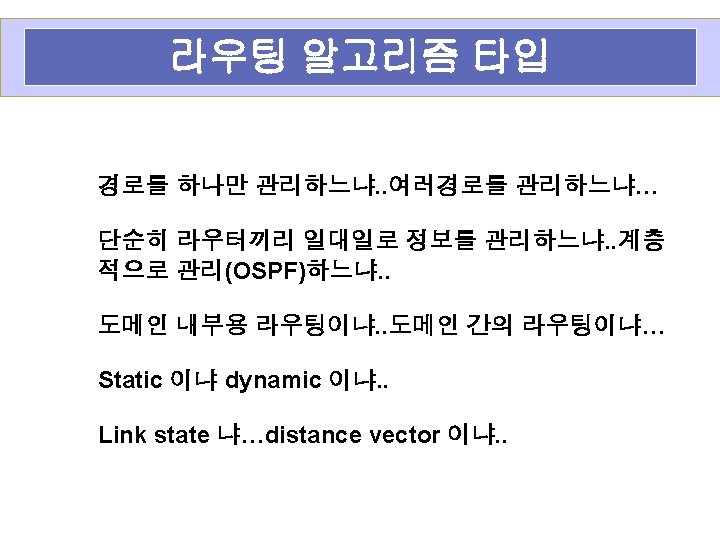

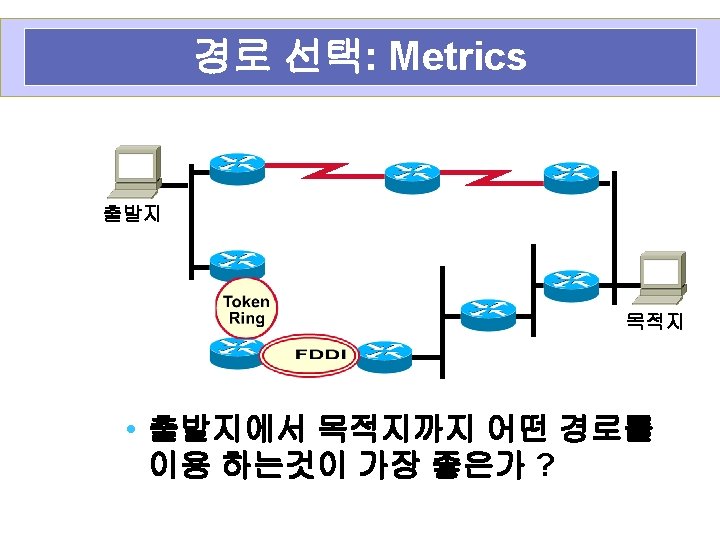

라우팅 프로토콜의 종류 B Distance Vector A C D Hybrid Routing B A C D Link State

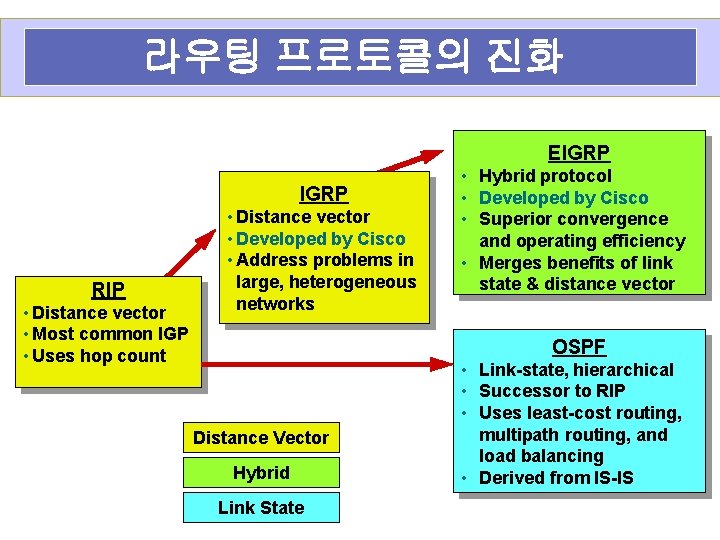

라우팅 프로토콜의 진화 EIGRP RIP • Distance vector • Most common IGP • Uses hop count • Distance vector • Developed by Cisco • Address problems in large, heterogeneous networks • Hybrid protocol • Developed by Cisco • Superior convergence and operating efficiency • Merges benefits of link state & distance vector OSPF Distance Vector Hybrid Link State • Link-state, hierarchical • Successor to RIP • Uses least-cost routing, multipath routing, and load balancing • Derived from IS-IS

RIP Configuration의 실례 1. 4. 0. 0 2. 6. 0. 0 2. 7. 0. 0 T 0 3. 3. 0. 0 1. 1. 0. 0 S 1 S 2 Cisco A Cisco C Cisco B 1. 2. 0. 0 2. 4. 0. 0 Cisco E 2. 5. 0. 0 2. 2. 0. 0 2. 3. 0. 0 Cisco A router rip network 1. 0. 0. 0 network 2. 0. 0. 0 2. 1. 0. 0 Cisco D

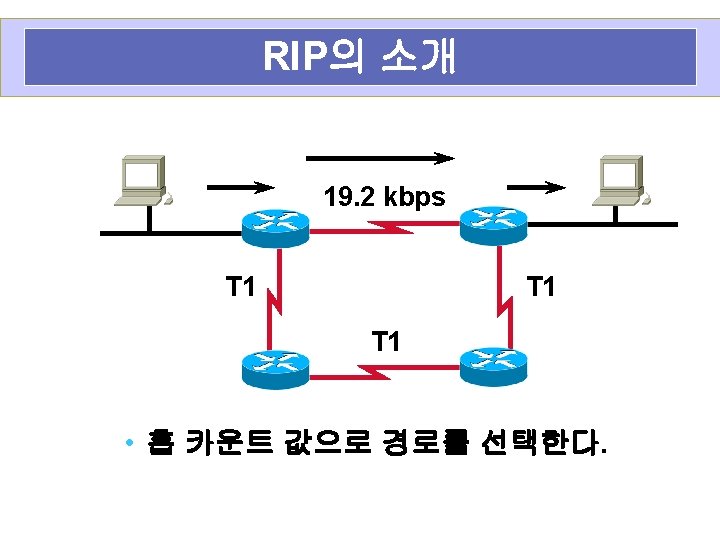

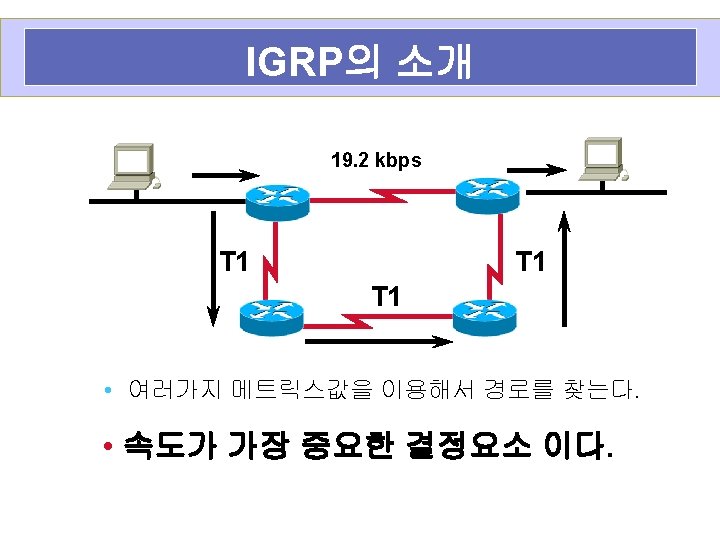

IGRP Configuration의 실례 1. 4. 0. 0 2. 6. 0. 0 2. 7. 0. 0 T 0 3. 3. 0. 0 1. 1. 0. 0 S 1 S 2 Cisco A Cisco C Cisco B 1. 2. 0. 0 2. 4. 0. 0 Cisco E 2. 5. 0. 0 2. 2. 0. 0 2. 3. 0. 0 Cisco A router igrp 109 network 1. 0. 0. 0 network 2. 0. 0. 0 2. 1. 0. 0 Cisco D

OSPF의 개념 Area 1 Internal Router Area 2 Area 0 Backbone Router Area Border Router Autonomous System Boundary Router

Link-State에서 라우팅 정보의 갱신 B A Topological Database 2 1 C D D C 라우팅테이블 Link-State Advertisements 5 SPF Algorithm 4 3 Shortest Path First Tree

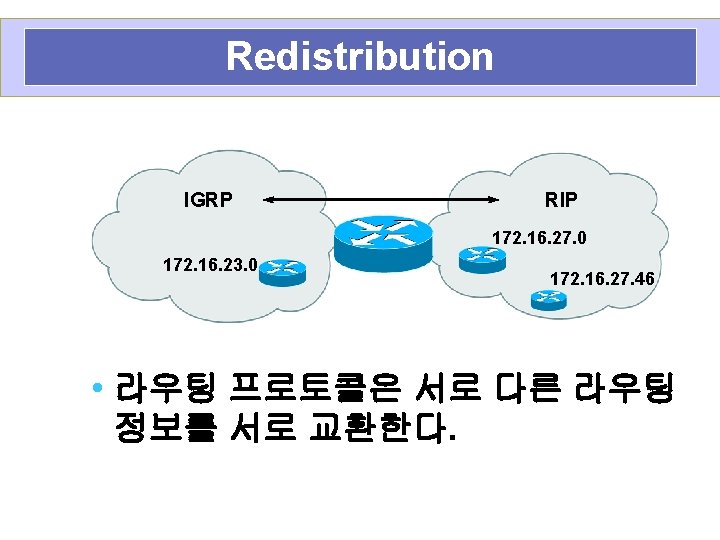

멀티프로토콜 라우팅 EIGRP라는 multi-protocol 라우팅이 있기 전까지는 각 라우티드 프로토콜별로 각각의 라우팅 프로토콜이 필요했다. Routing tables IPX 3 a. 0800. 5678. 12 ab Novell Apple IPX 4 b. 0800. 0121. ab 13 DEC IP IP 15. 16. 50. 3 Apple. Talk 100. 110 VAX DECnet 5. 8 IP 15. 16. 42. 8 Apple. Talk 200. 167 IP 15. 17. 132. 6 VAX DECnet 10. 1

다중 프로토콜의 지원 IP Apple. Talk IPX Enhanced IGRP IP Apple. Talk IPX • Enhanced IGRP 는 다중의 네트워크 프로토콜을 지원한다.

WAN Wide Area Network

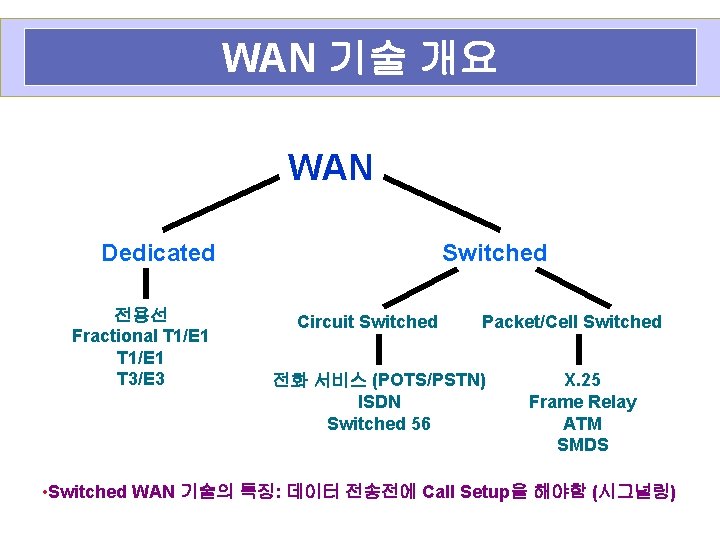

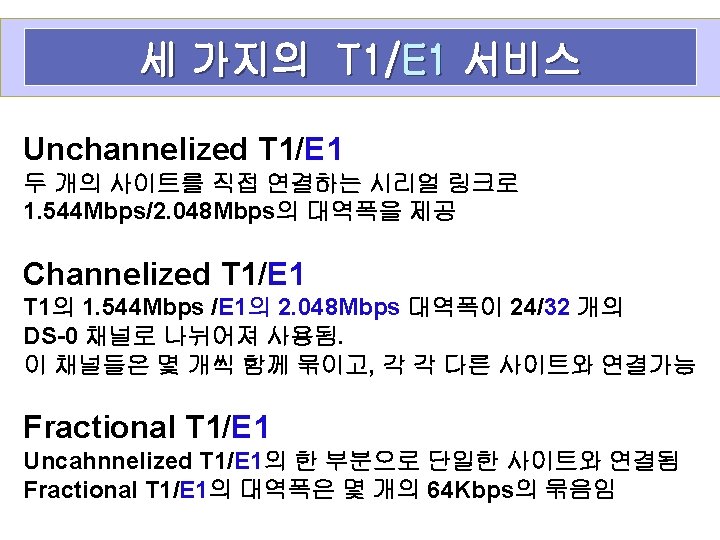

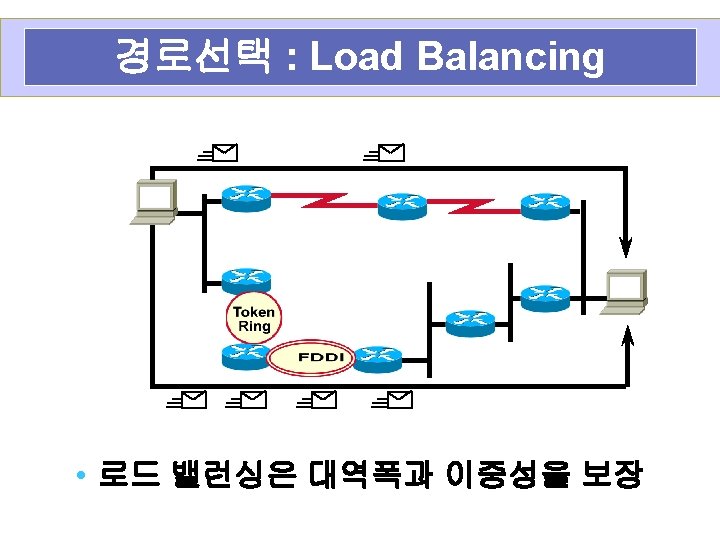

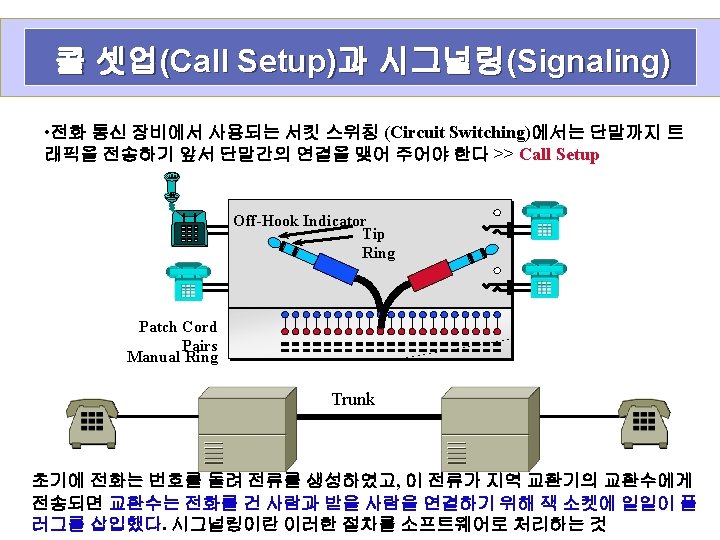

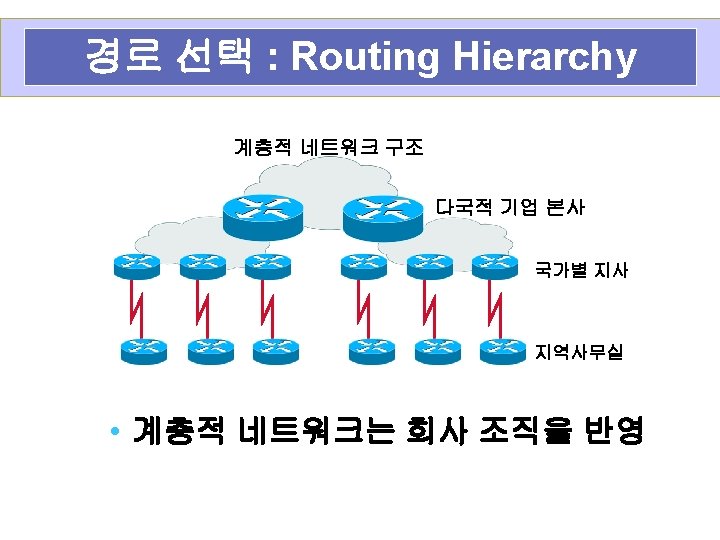

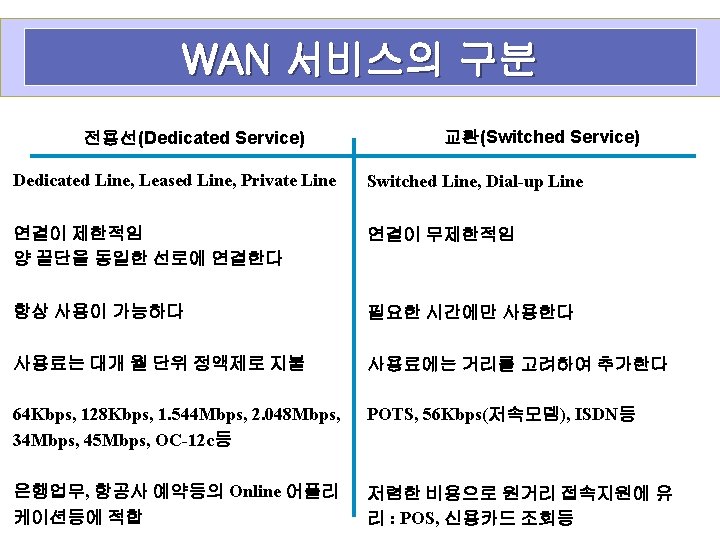

WAN 기술 개요 WAN Dedicated 전용선 Fractional T 1/E 1 T 3/E 3 Switched Circuit Switched Packet/Cell Switched 전화 서비스 (POTS/PSTN) ISDN Switched 56 X. 25 Frame Relay ATM SMDS • Switched WAN 기술의 특징: 데이터 전송전에 Call Setup을 해야함 (시그널링)

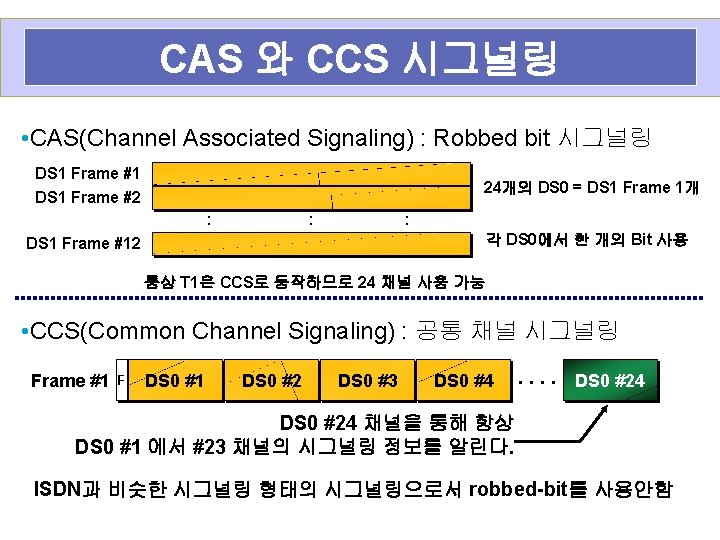

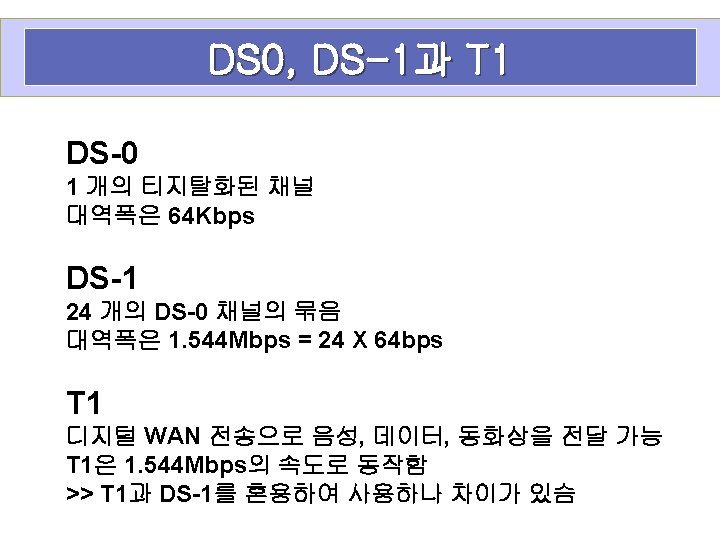

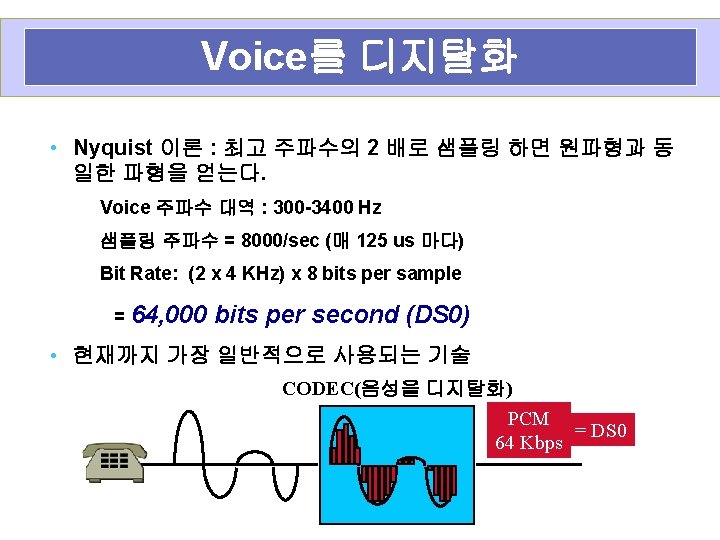

E 1 Framing과 Signaling 32 DS 0 in an E 1 2. 048 Mbps DS 0 #1 DS 0 #2 DS 0 #1 항상 Framing 정보를 갖고 있슴 . . DS 0 #17 . . DS 0 #32 DS 0 #17 항상 Signaling 정보를 갖고 있슴 통상 E 1은 CCS로 동작하므로 32개 채널중 Framing과 Signaling 채널을 뺀 30 채널을 사용 가능

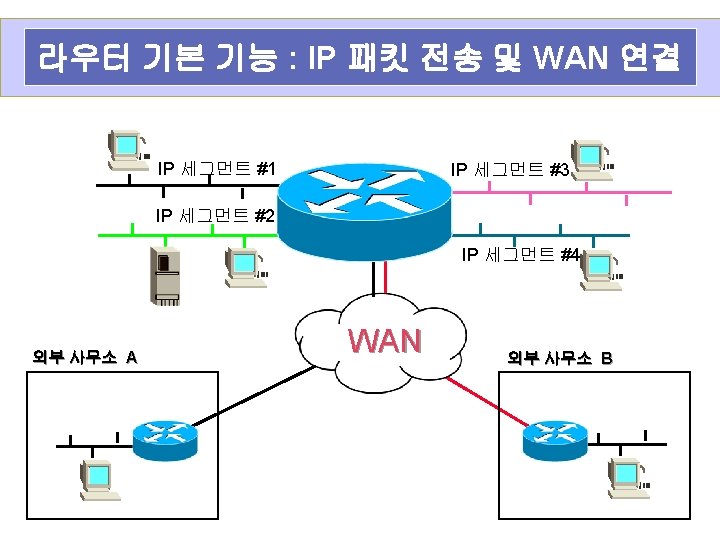

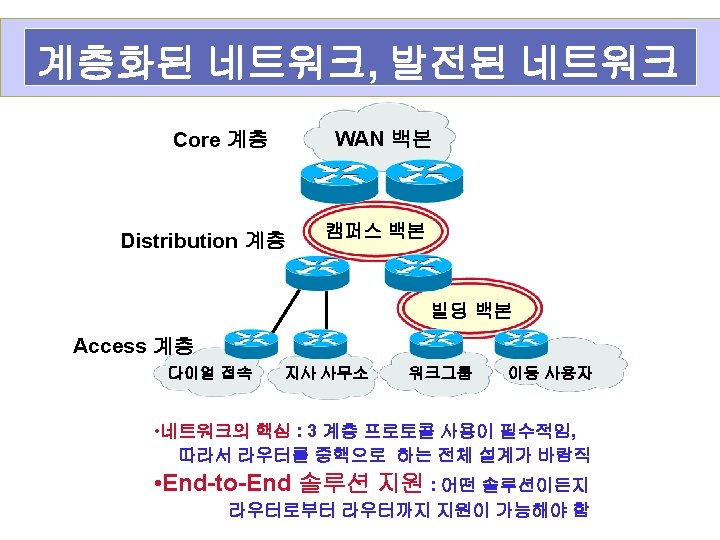

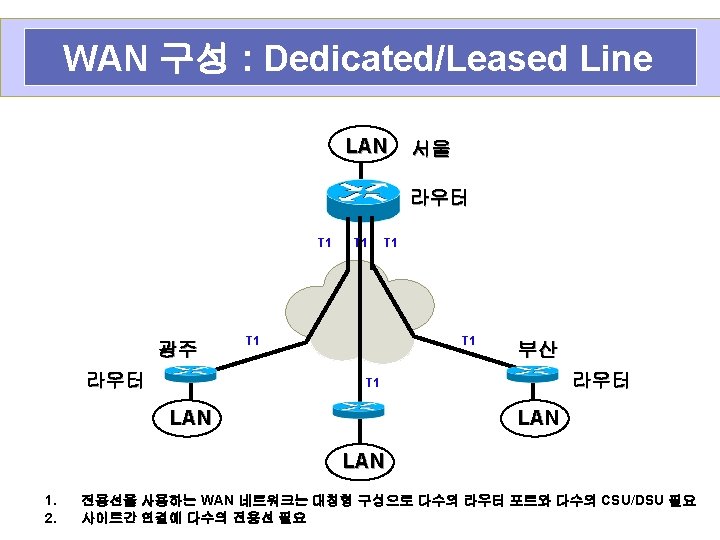

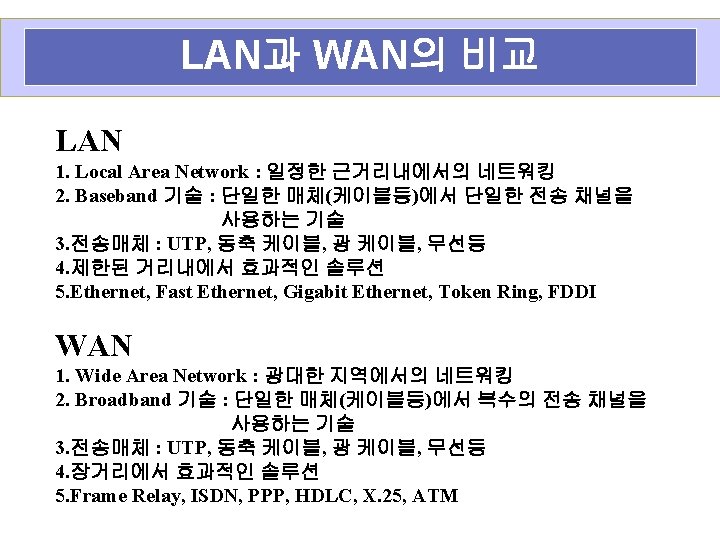

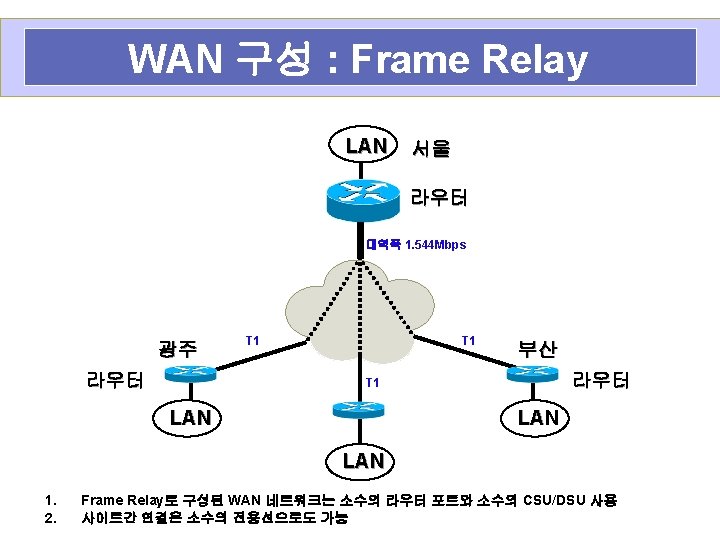

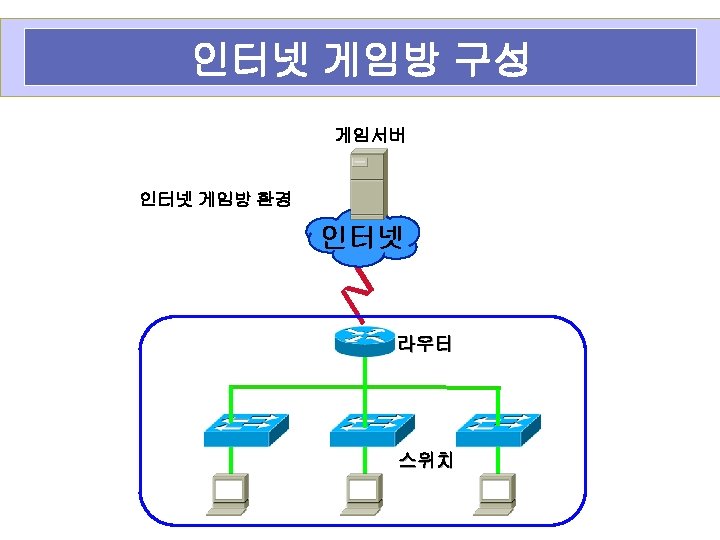

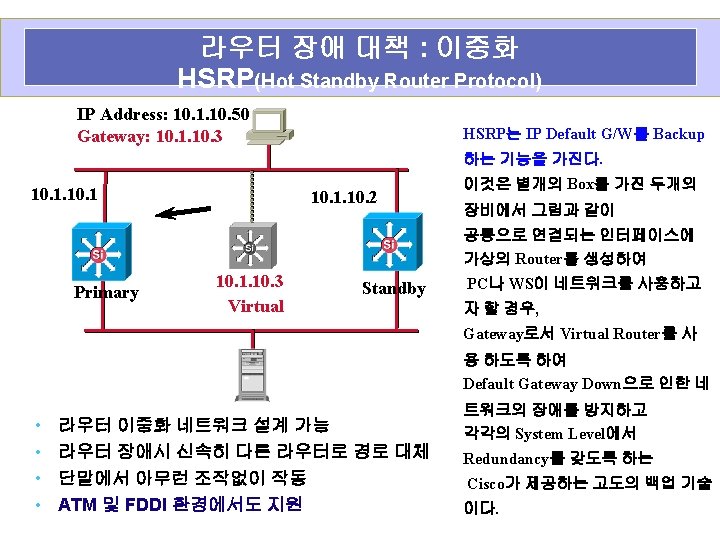

라우터를 통한 LAN과 WAN의 연결 • LAN(Local Area Network) -Ethernet 사용 • WAN(Wide Area Network) -PPP, Frame Relay등 사용 LAN 서울 라우터 WAN 광주 부산 라우터 LAN LAN • WAN을 통한 LAN과 LAN 연결 • WAN을 통한 본사와 지사 연결

WAN 특징 : 대칭형 구성 라우터 DSU/CSU A 라우터 B PSDN PSTN 디지탈 디지탈 • DSU(Data Service Unit) : 56 Kbps ~ 64 Kbps • CSU(Channel Service Unit) : 64 Kbps ~ 1. 544 Mbps 디지탈

DTE와 DCE (Modem) CSU/DSU DTE DCE Data Terminal Equipment Data Circuit-Terminating Equipment End of the user’s device on the WAN link End of the WAN provider’s side of the communication facility DCE : 단말 장비의 디지털 신호를 디지털 네트워크에서 사용되는 신호로 바꾸어준다

LAN 연결과 WAN 연결의 차이 Eth. L 3 Packet Eth. PPP L 3 Packet PPP HDLC L 3 Packet HDLC FR L 3 Packet FR Eth. L 3 Packet Ethernet, PPP, HDLC, FR 데이터 링크 프로토콜

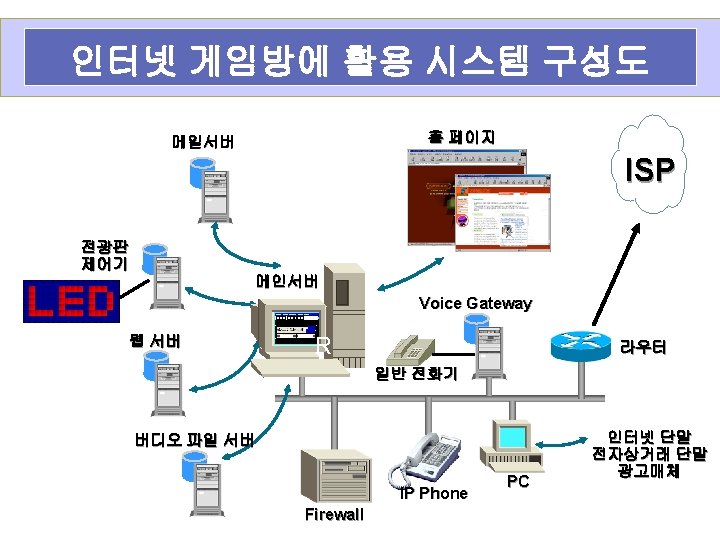

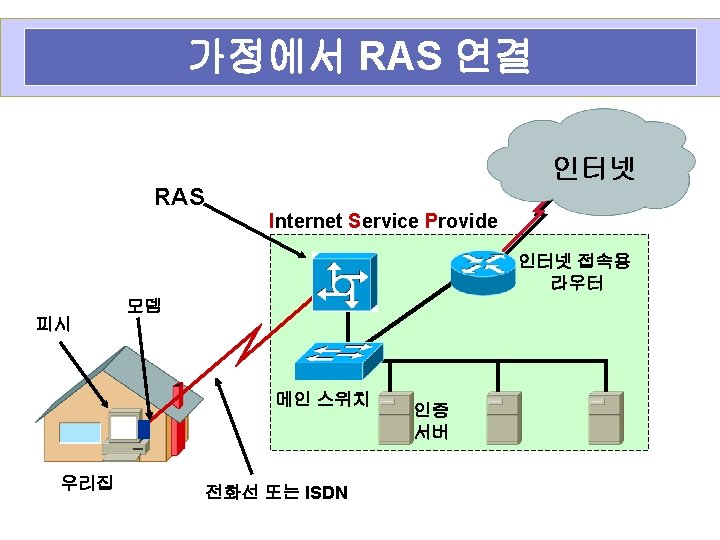

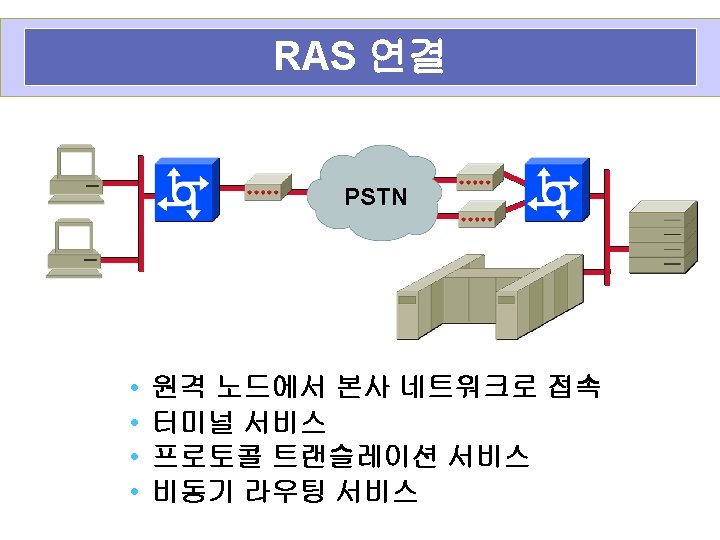

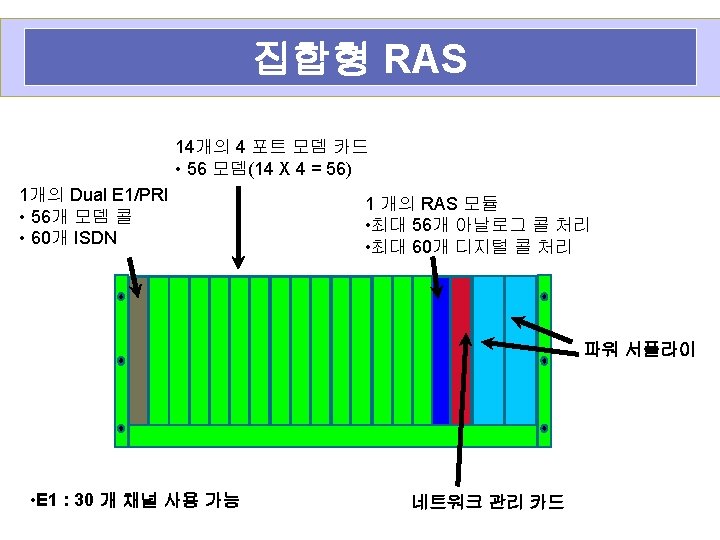

RAS (Remote Access Server) 본사 서버 LAN 본사 RAS PSTN 또는 ISDN CDMA, 무선 노트북 원거리

아날로그 전화 회선에서 디지털 전송 • Modem(Modulation/Demodulation) Modem A 디지탈 B PSTN 아날로그 디지탈 • DCE (Data Communication Equipment) : DSU, 모뎀 • DTE (Data Terminal Equipment) : PC • PSTN(Public Switched Telephone Network) = POTS(Plain Old Telephone Service)

NMS Network Management System

네트워크 관리 시스템 (Network Management System) Network Management Station NMS 에이전트 #1 SN MP 데이 터 NMS 마스터 SN M P 데 이 터 NMS 에이전트 #2

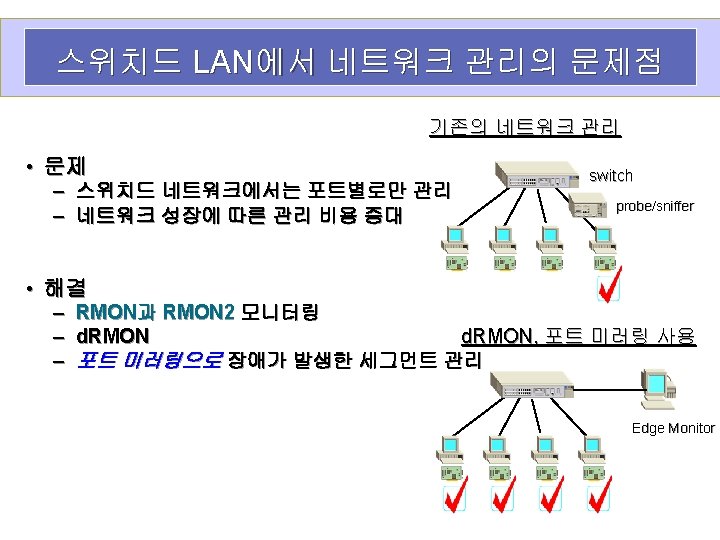

RMON(Remote MONitoring) 관리 시스템 Threshold % of Packets RMON 마스터 어플리케이션 프리젠테이션 Threshold 세션 RMON 2 트랜스포트 네트워크 RMON 프로브 LAN 1 데이타링크 물리 LAN 2 OSI 7 계층 LAN 3 LAN 4 LANs 5 -n RMON

웹에 기반한 관리 시스템 Web Based Management 관리시스템에 웹서버 설치 각 장비가 웹 서버 내장 HTTP traffic SNMP traffic HTTP traffic

LAN 카드(NIC)를 통한 PC관리 Mgmt Consoles Remote Wake Up Packet request DMI 2. 0 Remotely power up PC, after hours Check PC resources (Driver revision, CPU), Inventory & Network data Boot Server Pre. OS Boot Pre - Boot request Pre - Boot task/image Manage PC prior to OS boot - repair /replace damaged OS remotely, Supports all major Boot Protocols
