RODILLA

Morfología rotuliana a c b d Figura 2 a: Secuencias coronales T 1 (a) y DP (b) y axiales T 1 (c) y DP (d) visualizándose una rótula bipartita.

Morfología rotuliana a b Figura 2 b: RM en los planos coronales T 1 (a) y DP (b) con rótula tripartita.

Morfología rotuliana a b c Figura 2 c: Rx simple y RM con secuencias coronales T 1 (b) y DP con saturación grasa (c) apreciándose una extensión caudal patelar infrecuente.

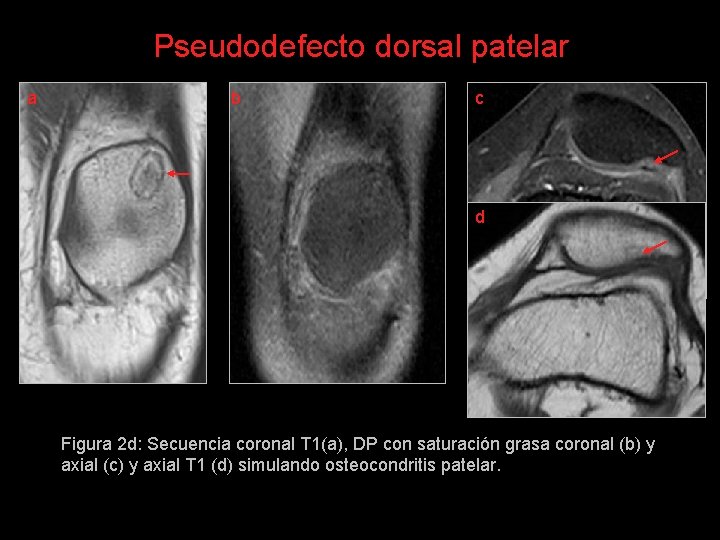

Pseudodefecto dorsal patelar a b c d Figura 2 d: Secuencia coronal T 1(a), DP con saturación grasa coronal (b) y axial (c) y axial T 1 (d) simulando osteocondritis patelar.

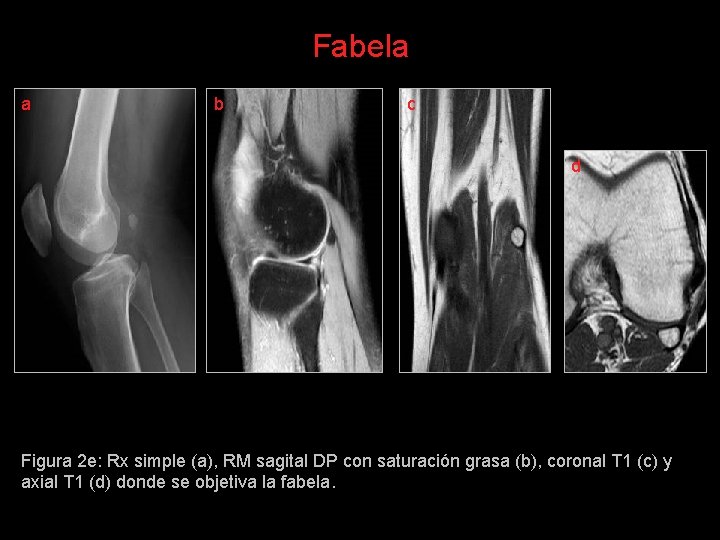

Fabela a b c d Figura 2 e: Rx simple (a), RM sagital DP con saturación grasa (b), coronal T 1 (c) y axial T 1 (d) donde se objetiva la fabela.

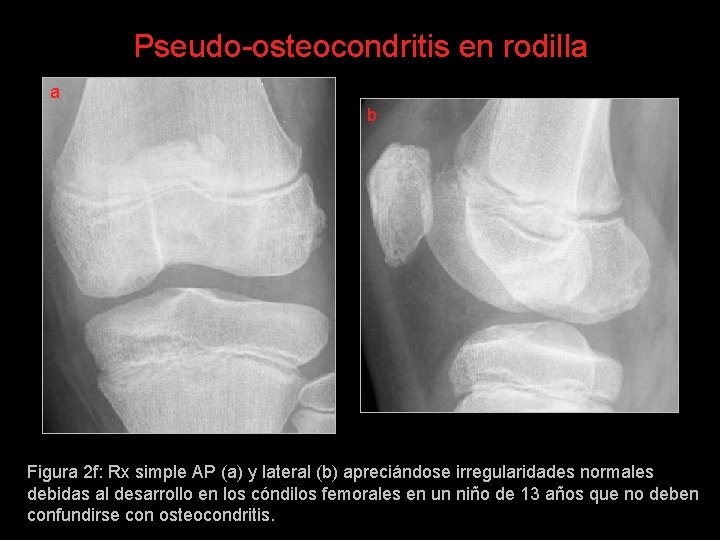

Pseudo-osteocondritis en rodilla a b Figura 2 f: Rx simple AP (a) y lateral (b) apreciándose irregularidades normales debidas al desarrollo en los cóndilos femorales en un niño de 13 años que no deben confundirse con osteocondritis.

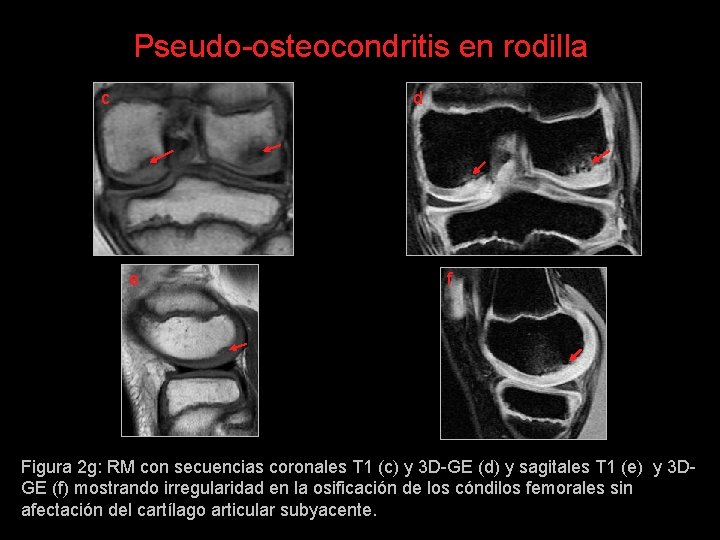

Pseudo-osteocondritis en rodilla c d e f Figura 2 g: RM con secuencias coronales T 1 (c) y 3 D-GE (d) y sagitales T 1 (e) y 3 DGE (f) mostrando irregularidad en la osificación de los cóndilos femorales sin afectación del cartílago articular subyacente.

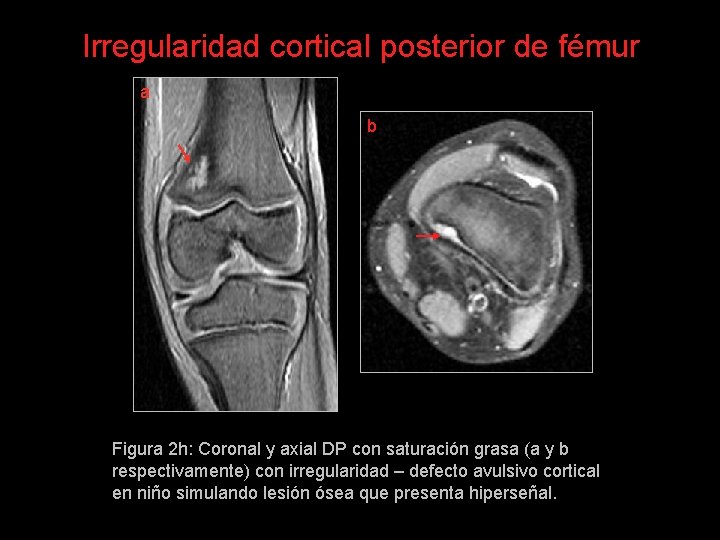

Irregularidad cortical posterior de fémur a b Figura 2 h: Coronal y axial DP con saturación grasa (a y b respectivamente) con irregularidad – defecto avulsivo cortical en niño simulando lesión ósea que presenta hiperseñal.

Inserción prominente gemelo interno en fémur a b c Figura 2 i: Sagitales T 1 (a) y T 2 y axial T 1 (c) visualizándose lesión por tracción de la metáfisis posterior distal femoral en relación con inserción prominente de la cabeza medial del gastrocnemio.

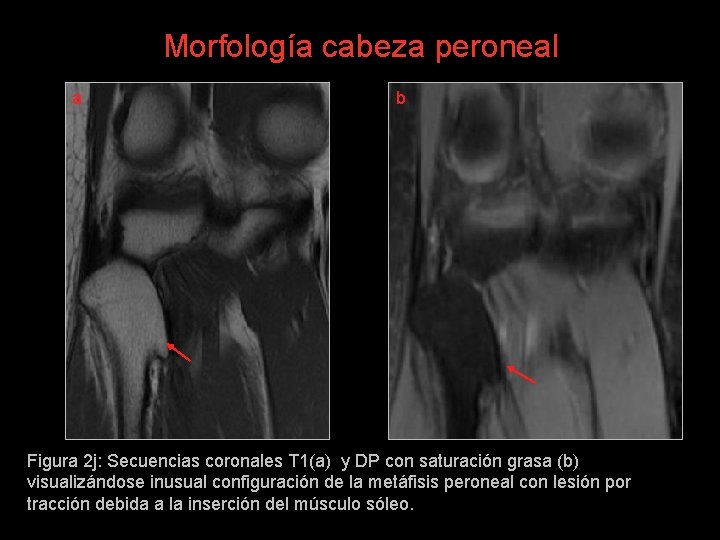

Morfología cabeza peroneal a b Figura 2 j: Secuencias coronales T 1(a) y DP con saturación grasa (b) visualizándose inusual configuración de la metáfisis peroneal con lesión por tracción debida a la inserción del músculo sóleo.

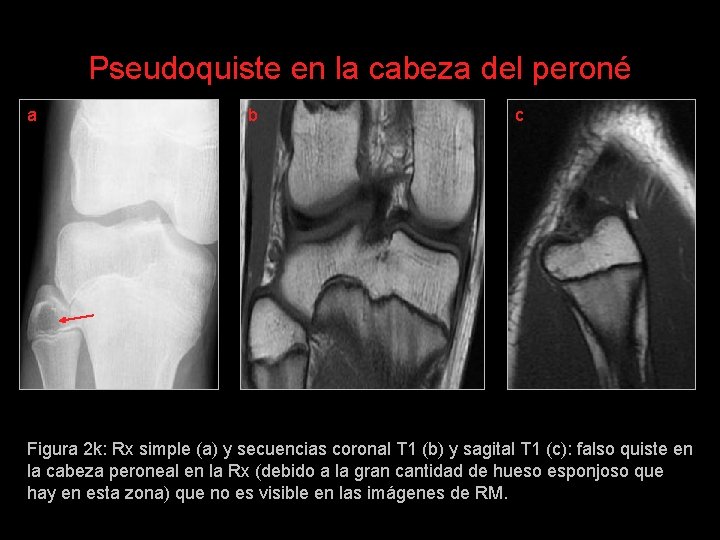

Pseudoquiste en la cabeza del peroné a b c Figura 2 k: Rx simple (a) y secuencias coronal T 1 (b) y sagital T 1 (c): falso quiste en la cabeza peroneal en la Rx (debido a la gran cantidad de hueso esponjoso que hay en esta zona) que no es visible en las imágenes de RM.

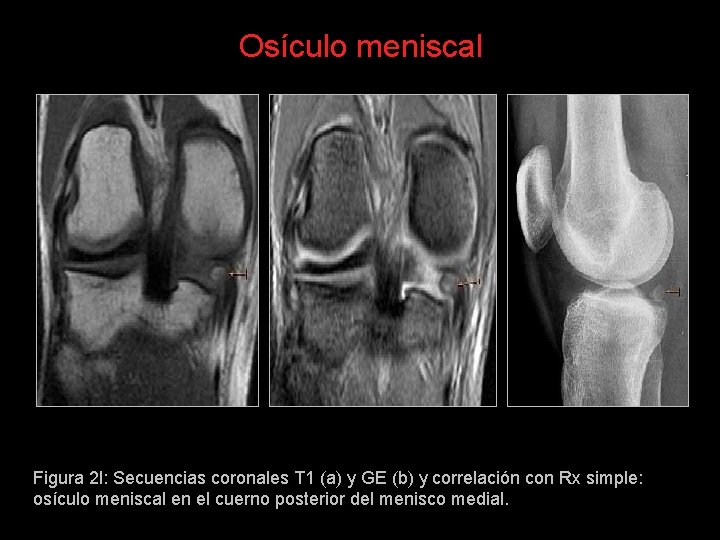

Osículo meniscal Figura 2 l: Secuencias coronales T 1 (a) y GE (b) y correlación con Rx simple: osículo meniscal en el cuerno posterior del menisco medial.
