Różne kryteria oznaczania hydrofobowości zapraw na bazie cementu Katarzyna Walusiak Zakopane 2013
Cele badań laboratoryjnych…. n n n Producent – aby kontrolować jakość surowców i wyrobów gotowych, poprawiać ich jakość. Laboratoria naukowe – prace badawczo – rozwojowe, nowe rozwiązania praktyczne. Inne laboratoria – badania jakości surowców dostępnych na rynku, oraz nowych wchodzących do sprzedaży, szukanie dodatkowych zastosowań
Struktura zaprawy murarskiej POROWATA STRUKTURA ZAPRAWY, TYNKU, WYLEWKI NA BAZIE CEMENTU, WAPNA, GIPSU, ITP…. .
Struktura zaprawy murarskiej
Struktura zaprawy murarskiej
Struktura zaprawy murarskiej
Struktura zaprawy murarskiej Przykłady kapilar w zaprawie
Wchłanianie wody, teoria i praktyka NASIĄKLIWOŚĆ : 10 – 25%
Wchłanianie wody, teoria i praktyka…. r 2 * ɣ* cos Ɵ h = -----r*ƪ*G ɣ - napięcie powierzchniowe Ɵ – kąt zwilżania G – siła grawitacji ƪ – gęstość wody h
Wchłanianie wody, teoria i praktyka r 0, 1 mm 0, 01 mm 0, 001 mm h 14 cm 1, 4 m 14 m
Wchłanianie wody, teoria i praktyka

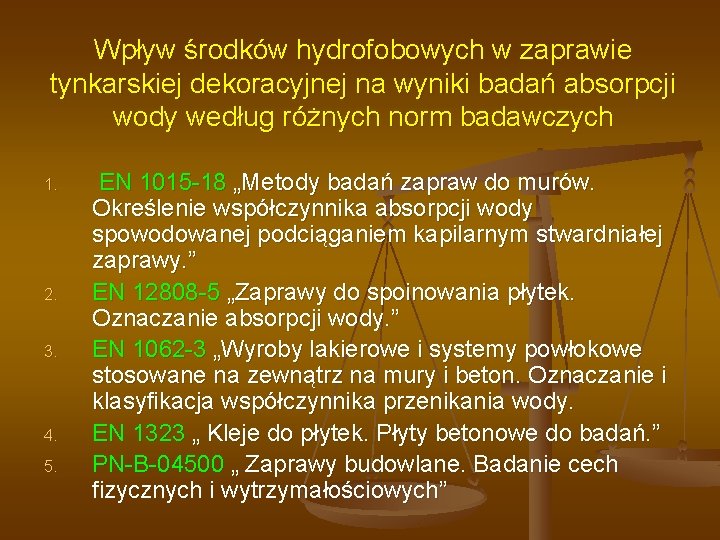

Wpływ środków hydrofobowych w zaprawie tynkarskiej dekoracyjnej na wyniki badań absorpcji wody według różnych norm badawczych 1. 2. 3. 4. 5. EN 1015 -18 „Metody badań zapraw do murów. Określenie współczynnika absorpcji wody spowodowanej podciąganiem kapilarnym stwardniałej zaprawy. ” EN 12808 -5 „Zaprawy do spoinowania płytek. Oznaczanie absorpcji wody. ” EN 1062 -3 „Wyroby lakierowe i systemy powłokowe stosowane na zewnątrz na mury i beton. Oznaczanie i klasyfikacja współczynnika przenikania wody. EN 1323 „ Kleje do płytek. Płyty betonowe do badań. ” PN-B-04500 „ Zaprawy budowlane. Badanie cech fizycznych i wytrzymałościowych”
Receptura do badań n n n CEM I 52, 5 R Biały – 13 g Piasek 1, 0 mm – 73, 65 g Wapno hydratyzowane – 8 g Mączka wapienna – 5 g Agocel Th 1800 – 0, 15 g Środek hydrofobowy – 0, 2 g TOTAL 100 g 13% 73, 65% 8% 5% 0, 15% 0, 20%
Receptura do badań – uzupełnienie danych 1. 2. 3. 4. 5. 6. Środek hydrofobowy – 0, 2 g Próbka wzorcowa - brak środka Stearynian cynku TM Oleinian sodu Na. Ol S Zinastol Włókna sztuczne Włókna hydrofobowe BWW 45 H
Przygotowanie do badań… wg. EN 1015 -18 1. Odważenie zaprawy tynkarskiej – 1, 8 kg, dodanie hydrofobizatora , wymieszanie. 2. Ustalenie w/c na poziomie takim by rozpływ wynosił 170 mm; 300 g wody / 1, 80 kg. 3. Przygotowanie beleczek 160 x 40 ( mm), po 3 dla każdej próbki. 4. Sezonowanie próbek – 2 dni w formie, 5 dni w komorze po wyjęciu z formy ( wilgotność 95%), 21 dni po wyjęciu z komory w warunkach laboratoryjnych. 5. Przełamanie beleczek ( 160 mm / 2) ; suszenie beleczek w temp. 60 C do stałej masy. 6. Zabezpieczenie beleczek woskiem.
Wyniki badań konsystencji świeżej zaprawy za pomocą stolika rozpływu, mm według EN 1015 -3

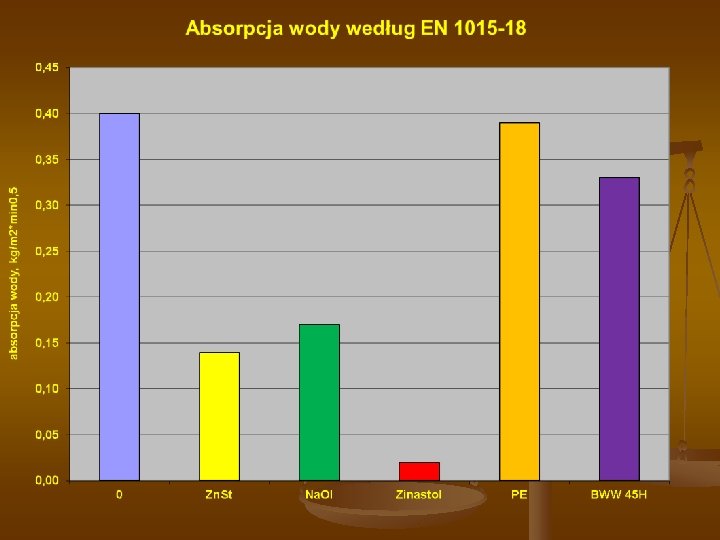

Przygotowanie próbek do badania absorpcji wody według EN 1015 -18 Wymiary - 16 x 4 , cm

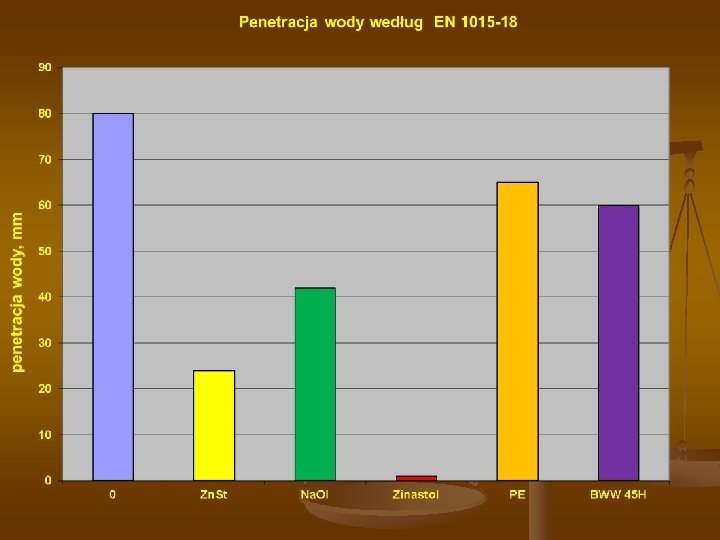

Absorpcja wody i penetracja - pomiar

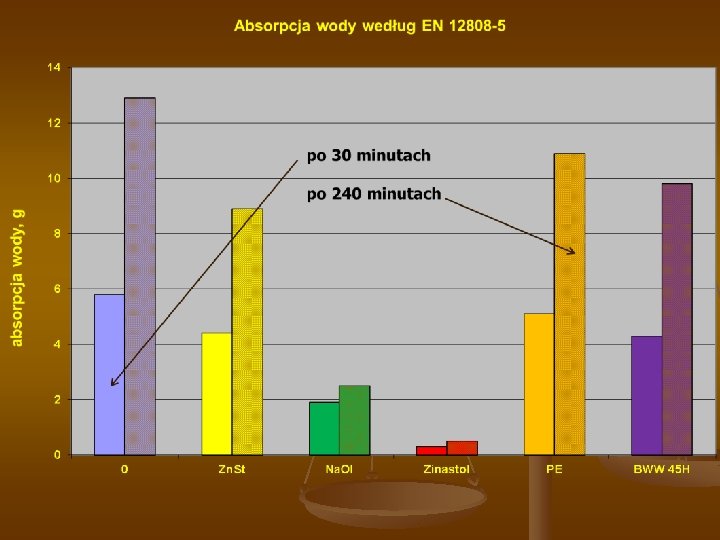

Przygotowanie próbek do badania absorpcji wody według EN 12808 -5 n n beleczki 4 x 16 cm zanurzenie w wodzie 5 -10 mm, woda uzupełniana. Pomiar po 30 min i po 210 mion, ( razem 240 min, 4 h). Wyniki w 1 2 w g. 0, 5

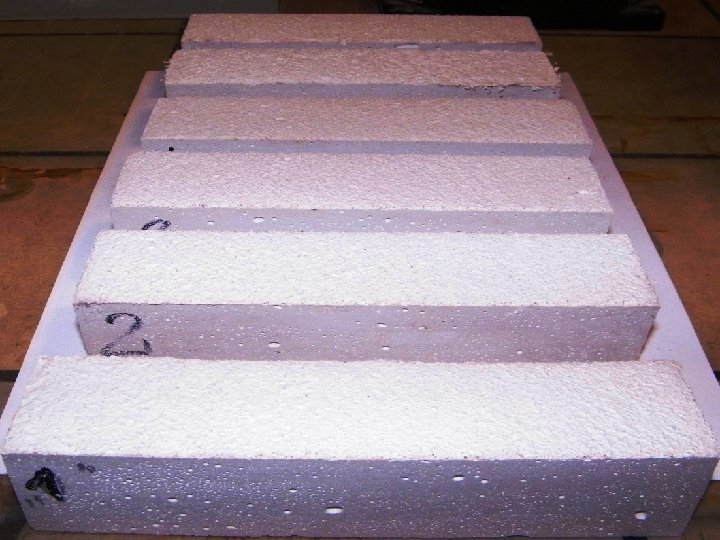

Beleczki gotowe do badań

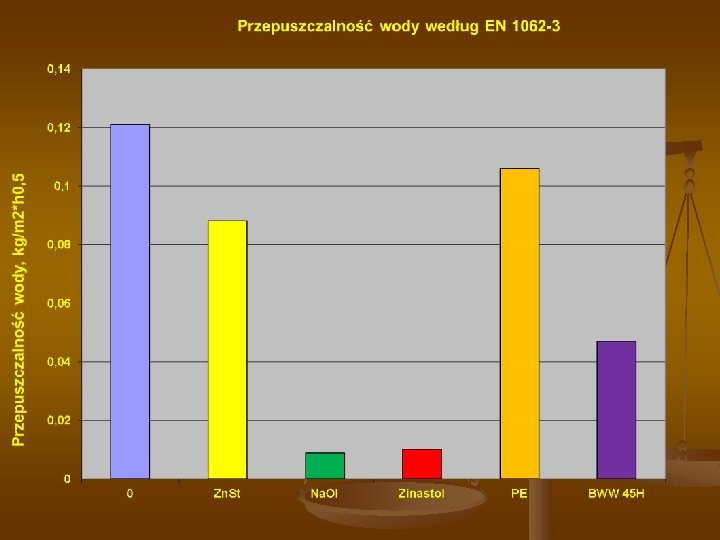

Przygotowanie próbek do badania przepuszczalności wody według EN 1062 -3 n n n Powierzchnia co najmniej 200 cm³, grubość 2, 5 cm 5 powierzchni uszczelnionych. Badana warstwa 5 -10 mm pod powierzchnią, 10 mm nad dnem. Badanie przpuszczalności po pomiarach: 10 min, 30 min, 1 h, 2 h, 3 h, 6 h, 24 h. Wyniki w kg / m² x h 0, 5
Próbki gotowe do zanurzenia ….

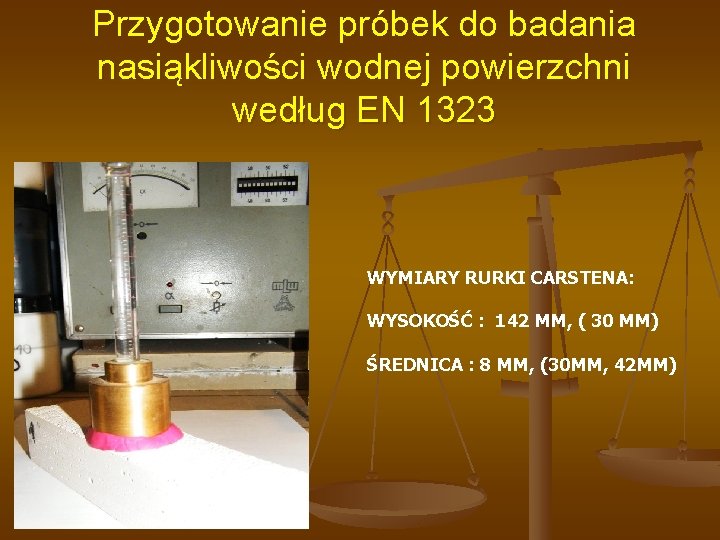

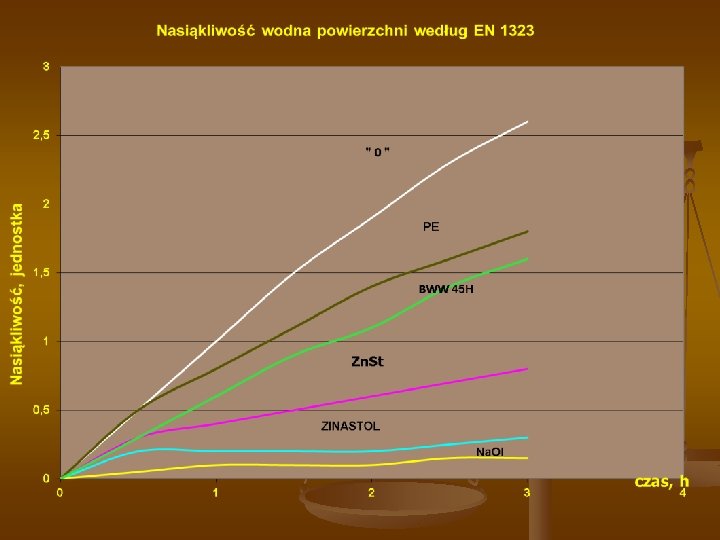

Przygotowanie próbek do badania nasiąkliwości wodnej powierzchni według EN 1323 WYMIARY RURKI CARSTENA: WYSOKOŚĆ : 142 MM, ( 30 MM) ŚREDNICA : 8 MM, (30 MM, 42 MM)

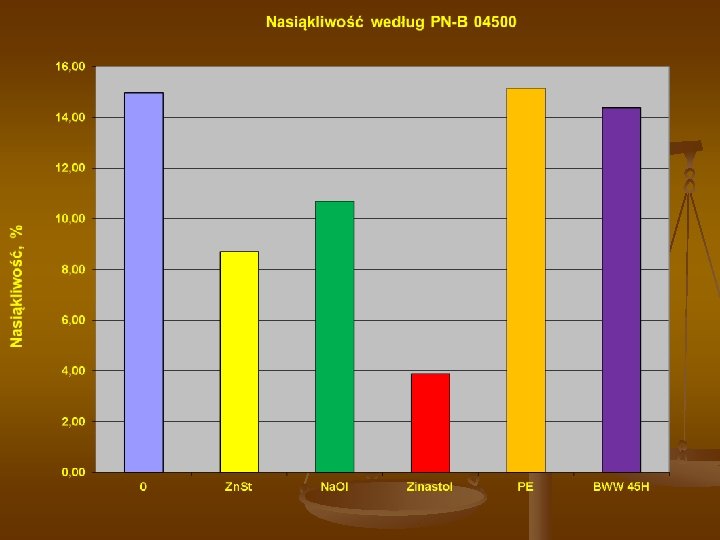

Przygotowanie próbek do badania nasiąkliwości według PN -85 / 04500 n n Beleczki 4 x 16 cm. Obliczamy V… Leżące belczki zalewamy wodą do ¼ wysokości, po 3 h do 1/2 , po 3 h do ¾ po 24 h – całość + 2 cm. Badanie nasiąkliwości po 24 h. Wyniki nm, % = (m 1 – m 0 ) / m 0 , tyle wody zostało wchłonięte po wpływem ciśnienia atmosferycznego.
Wchłanianie wody, podsumowanie KAPILARNY PODCIĄG WODY: • STRUKTURA MATERIAŁU • WIELKOŚĆ CZĄSTEK HYDROFOBIZATORA • WŁAŚCIWOŚCI HYDROFOBIOZATORA
Wchłanianie wody, Podsumowanie NASIĄKLIWOŚĆ, PENETRACJA, PRZENIKALNOŚĆ • STRUKTURA POWIERZCHNI MATERIAŁU………. • WŁAŚCIWOŚCI HYDROFOBIZATORA

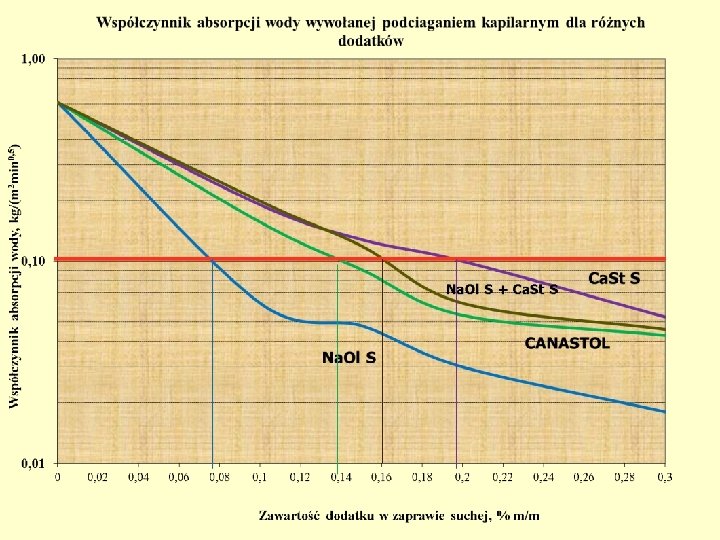

Wchłanianie wody, podsumowanie n n n stearyniany cynku, wapnia, magnezu, glinu – redukcja nasiąkliwości. oleinian sodu, stearynian sodu – redukcja podciągania kapilarnego. Canastol, Zinastol, Edilstol 7 A – redukcja nasiąkliwości, podciągania kapilarnego.
Dziękuję za uwagę Dane kontaktowe: EFEKT-Katarzyna Walusiak LABORATORIUM CHEMII BUDOWLANEJ tel. 696 087 423 email: kwalusiak@op. pl http: //www. otostrona. pl/efekt-zabrze/
