RMU Electric SSR12 Ring Main Unit V 07

RMU Electric SSR-12 Ring Main Unit 环网柜 V 07 -1712

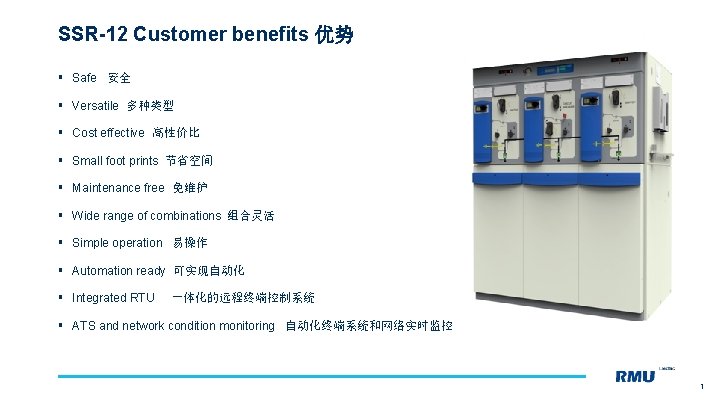

SSR-12 Customer benefits 优势 § Safe 安全 § Versatile 多种类型 § Cost effective 高性价比 § Small foot prints 节省空间 § Maintenance free 免维护 § Wide range of combinations 组合灵活 § Simple operation 易操作 § Automation ready 可实现自动化 § Integrated RTU 一体化的远程终端控制系统 § ATS and network condition monitoring 自动化终端系统和网络实时监控 1

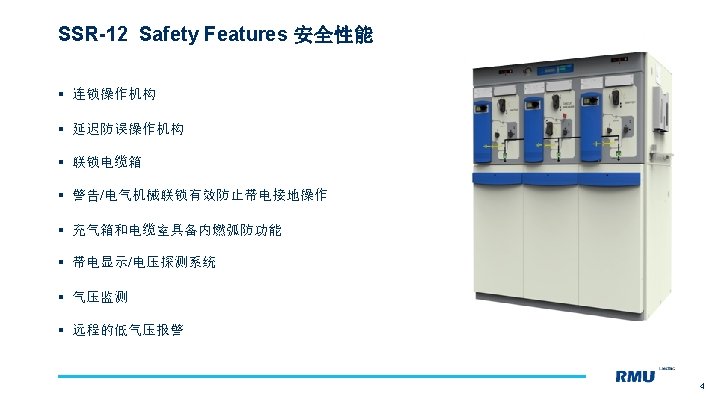

SSR-12 Applications 应用范围 Power Generation and Distribution 发电和配电领域 Industries 业 Infrastructure 基础设施建设 Commercial Buildings 商业建筑 …between others! 5

SSR-12 Technical Data 技术参数 Description 描述 Unit 12 k. V 17. 5 k. V 24 k. V 12 k. V （中国） 630 200 75/95 630 630 200 125 630 200 75 �定�流 L V & C T �定耐受�流 A �定耐受功� k. V/1 m 28/38 38 50 42 �定�率 Hz 50 60 50 50 �定短�耐受�流 k. A, s 21 k. A, 3 s 21 k. A, 1 s �定高峰耐受�流 k. Ap 52. 5/62. 5 54. 6 内燃弧等级参数 k. A, s 20 k. A, 1 s 21 k. A, 1 s 20 k. A, 1 s 内部燃弧防�等� k. Vp 21 k. A, 3 20 k. A, 4 s s 54. 6 50 AF/AFLR IP 41/ IP 54 6

SSR-12 Available function nomenclature 可提供的功能名称 L功能 负荷开关 630 A V功能 C功能 T功能 非自动重合闸 真空断路器 630 A 真空断路器 250 A Selector Disconnector Cable Test 7

真空断路器-V，C，T 可选功能 Optional features § Auto reclose mechanism (C function only) 自动重合闸机构（C 功能 ） § Non auto reclose mechanism (available for V & T functions) 非自动重合闸机构 （V&T ）功能 § Remote low gas pressure alarm (one per tank) 远程低气压报警 § VPIS/VDS 带电显示/电压探测系统 § Operation counters 操作计数器 § Interlocked cable Earth and test facility 带联锁的电缆接地和检测装置 § TLF/ relay protection 限时熔丝/继电保护装置 § Key interlocks Ronis/Castell keys Ronis/Castle 钥匙联锁 § Remote switch position indicator 2 NO+2 NC each for vacuum breaker and earth switch 断路器和接地开关各配备一个 2 NO+2 NC辅助开关供远程开关位置指示器使用 § Motor for remote operation 供远程操作用电机 § Tip coils for remote tripping 远程分闸线圈 § Under voltage release coil 欠压脱扣线圈 § Secondary injection for testing protection CT operation 保护设备检测二次输入 § Wide range of cable clamps for 1 and 3 -core cables 适用于单芯和三芯电缆的电缆夹 12

SSR-12 Installation conditions 安装条件 IP 41 Indoor IP 41户内 扩展式和非扩展式 IP 54 Outdoor IP 54户外 仅非扩展式 13

SSR-12 Available Range 可供产品范围 非扩展式功能 IP 41（室内）和IP 54（室外）可选 3 -function unit 3功能单元 4 -function unit 4功能单元 5 -function unit 5功能单元 14

SSR-12 Available Range 可供产品范围 Extensible Range 非扩展式 IP 41（室内）可供选择功能单元 1 -function unit 1 -功能单元 2 -function unit 2 -功能单元 3 -function unit 3 -功能单元 4 -function unit 4 -功能单元 15

SSR-12 Extensibility 可供产品范围 Extension system 可扩展系统 Extensible units coupled together 可扩展单元间相互连接 16

SSR-12 Dimensions 尺寸 1430 mm Indoor 室内 非扩展式 1050 mm 1395 mm 1740 mm 715 mm 1530 mm Indoor 室内 扩展式 两个连接柜间的间距为 60 mm 370 mm 710 mm 1050 mm 1395 mm 715 mm 60 mm 22

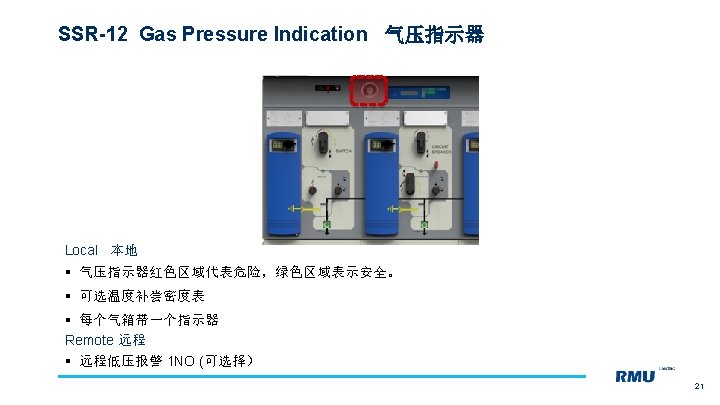

SSR-12 Internal Arc Classification 内燃弧安全等级 AF/AFL 柜前方 / 柜前方和侧面人员安全 AFLR 柜前方、侧面和后方人员安全 Venting to the rear 背面排气 Venting down into the cable trench 经由电缆沟向下排气 AFLR 柜前方、侧面和后方人员安全 Venting up through the chimney 经由烟囱向上排气 Cable Trench 23

SSR-12 Standards 符合标准 § IEC 62271 -100 Circuit breaker 交流断路器 § IEC 62271 -102 Ring earth switch 交流隔离开关/接地开关 § IEC 62271 -103 Ring switch 额定电压1 kv-52 kv负荷开关 § IEC 62271 -105 Switch fuse 交流开关熔断器组合电器 § IEC 62271 -200 Enclosure 交流金属封闭开关设备及控制设备 § IEC 62271 -206 Voltage Presence Indication System 额定电压1 kv-52 kv高压带电显示装置 § IEC 61243 -5 Voltage Detection System § IEC 60255 Relays § IEC 62271 -1 Common specification for switchgear 高压开关设备和控制设备：通用规范 电压检测系统 (VDS) 测量继电器和保护设备 24

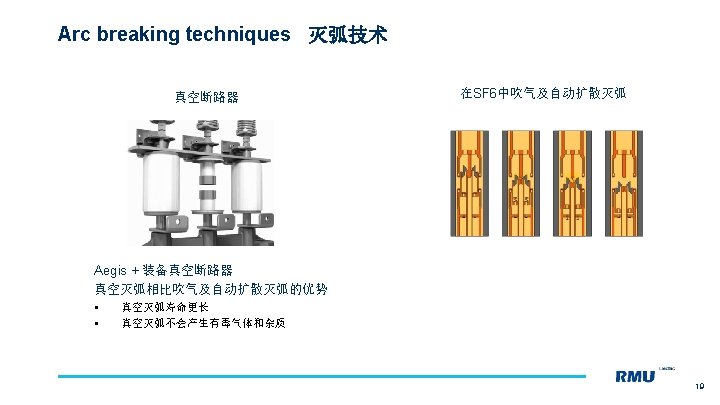

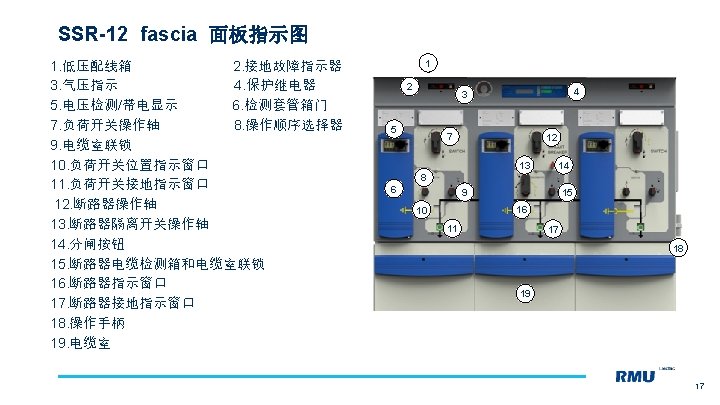

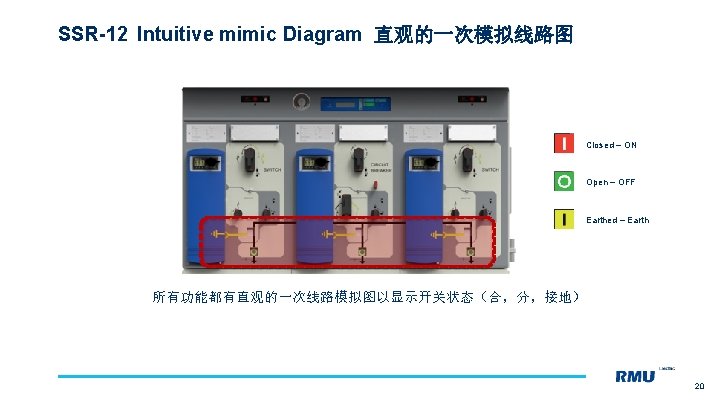

RMU Electric SSR-12 选型 25

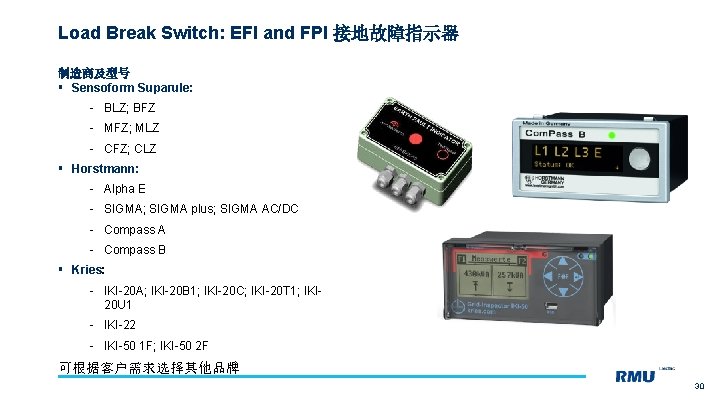

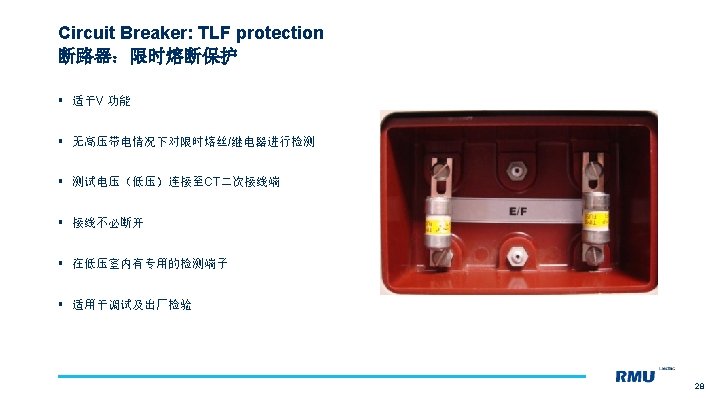

Load Break Switch: EFI and FPI 接地故障指示器 制造商及型号 § Sensoform Suparule: - BLZ; BFZ - MFZ; MLZ - CFZ; CLZ § Horstmann: - Alpha E - SIGMA; SIGMA plus; SIGMA AC/DC - Compass A - Compass B § Kries: - IKI-20 A; IKI-20 B 1; IKI-20 C; IKI-20 T 1; IKI 20 U 1 - IKI-22 - IKI-50 1 F; IKI-50 2 F 可根据客户需求选择其他品牌 30

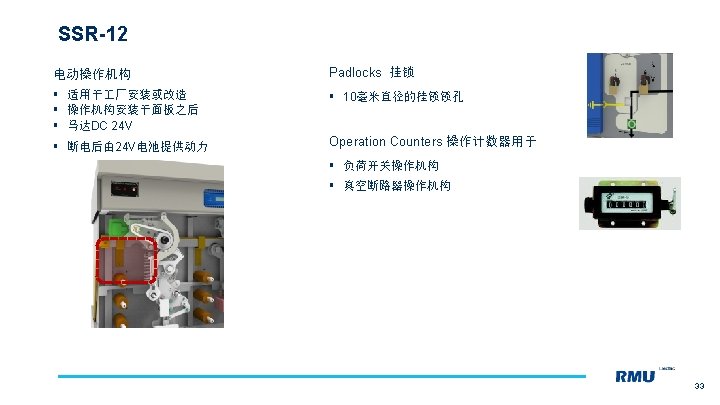

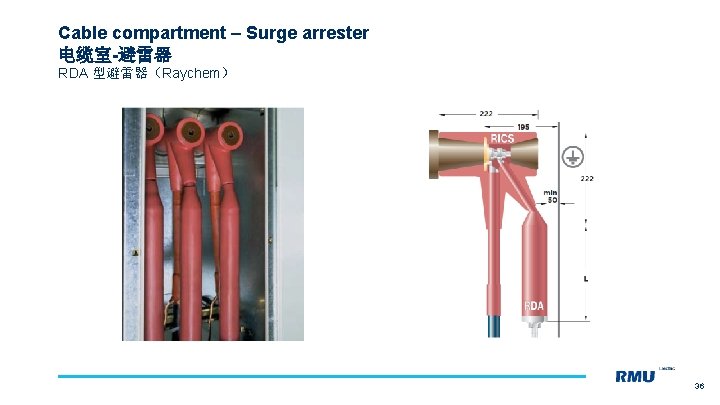

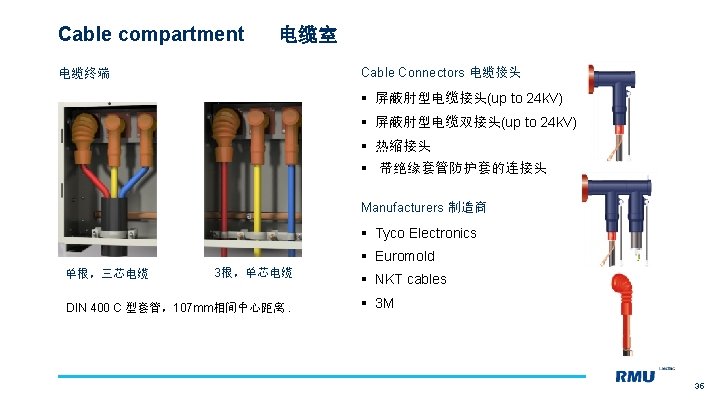

Cable compartment – Surge arrester 电缆室-避雷器 RDA 型避雷器（Raychem） 36

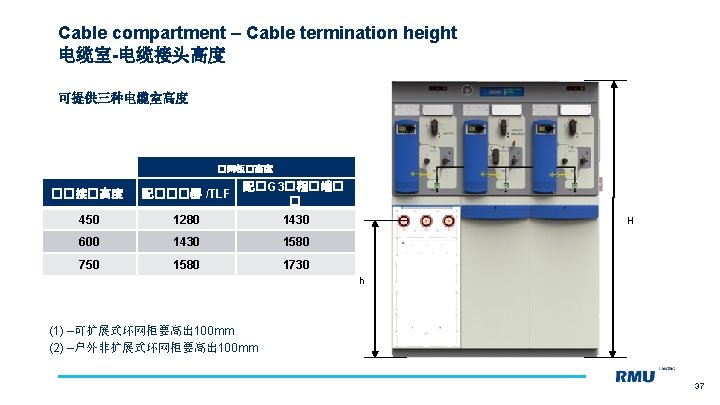

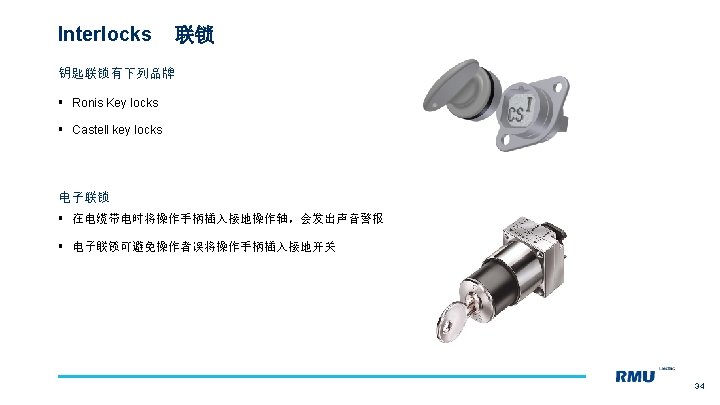

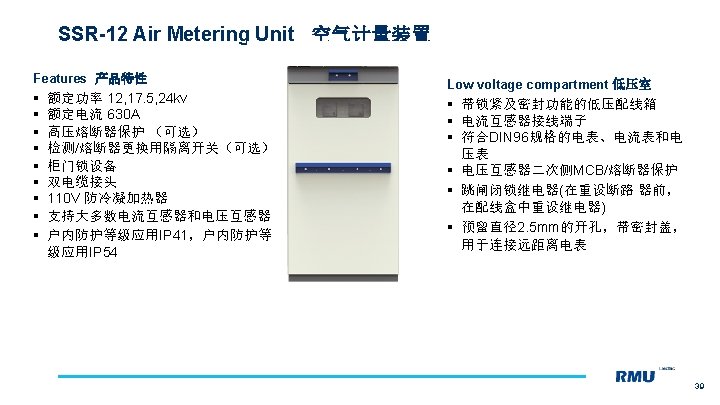

RMU Electric SSR-12 计量柜M 38

RMU Electric Questions? 问题？ Thank you 谢谢 41
