RMI DE RODILLA IMAGENES NORMALES IMAGENES SAGITALES IMAGENES

RMI DE RODILLA

IMAGENES NORMALES

IMAGENES SAGITALES

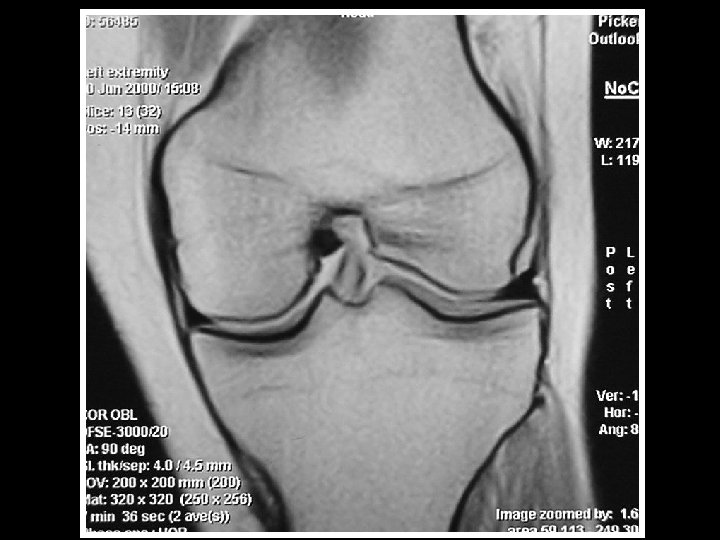

IMAGENES CORONALES

IMAGENES AXIALES

IMAGENES EN RMI PATOLOGIA MENISCAL

Meniscos Técnica para el estudio de los meniscos: estos deben ser estudiados en secuencias T 1 y el 1 er eco del T 2. El menisco tiene una vascularizacion normal en el tercio periférico, y esta es dependiente de las arterias geniculadas externas. En niños esta vascularización puede ser la responsable de una hiperintensidad en secuencias T 2.

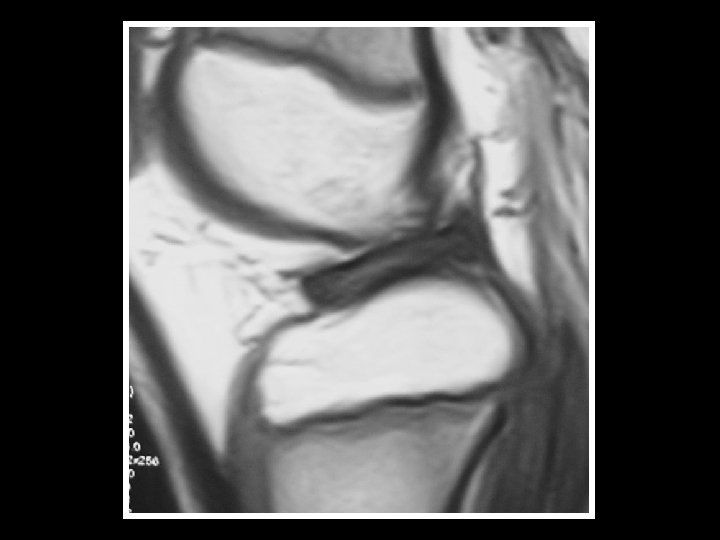

IMAGEN NORMAL SAGITAL

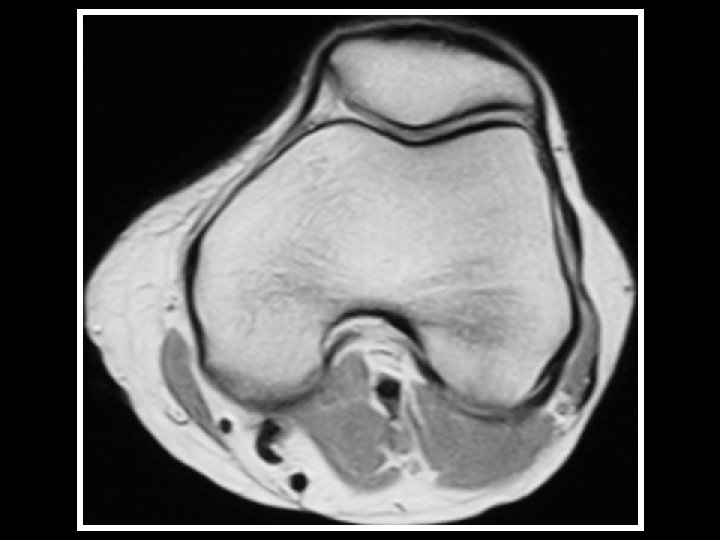

IMAGEN NORMAL AXIAL

IMAGEN NORMAL CORONAL

Degeneraciones y roturas meniscales *Grado 1: se ve como un aumento de la intensidad de la señal globular o focal, que no contacta con la cara articular. *Grado 2: se ve como un aumento en la intensidad de señal de aspecto lineal y horizontal intrasustancia que se extiende desde la periferia capsular del menisco, PERO NO CONTACTA CON LA SUPERFICIE ARTICULAR. *Grado 3: se ve como un área de señal intensa que SE EXTIENDE AL MENOS A UNA SUPERFICIE ARTICULAR

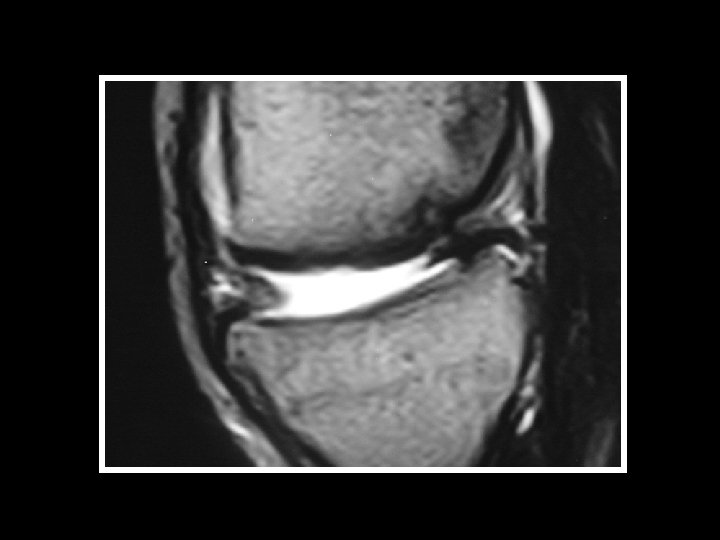

DEGENERACION MENISCAL GRADO III

GRADO I

GRADO II

GRADO III

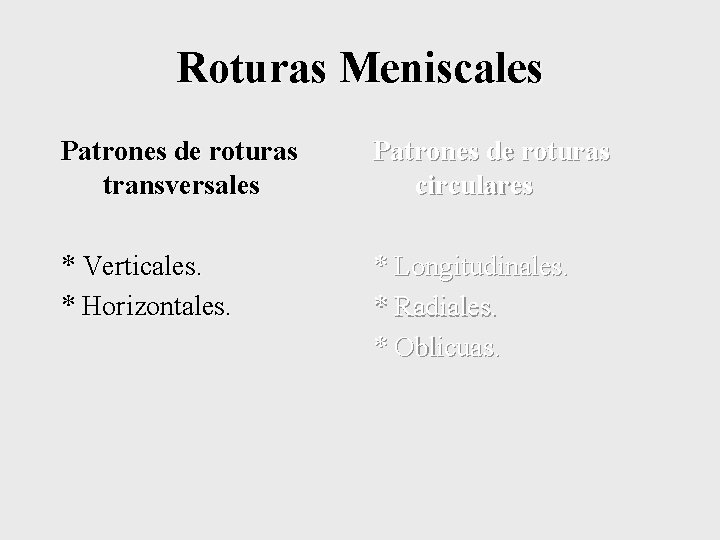

Roturas Meniscales Patrones de roturas transversales Patrones de roturas circulares * Verticales. * Horizontales. * Longitudinales. * Radiales. * Oblicuas.

FORMAS BASICAS DE ROTURAS

PATRONES

LONGITUDINAL

RADIAL

OBLICUAS

PATRONES COMPLEJOS

DESGARRO EN ASA DE BALDE Son roturas desplazadas verticales y longitudinales Meniisco interno más frecuente CORONAL: Desplazamiento del fragmento medial a la fosa intercondilea SAGITAL: Disminución de altura, NO forma de pajarita, cuernos anterior y posterior restantes truncados. DOBLE LIGAMENTO CRUZADO POSTERIOR.

ASA DE BALDE

Otras patologías meniscales * Quistes meniscales * Menisco discoidal o discoide

QUISTE INTRAMENISCAL

QUISTE PARAMENISCAL

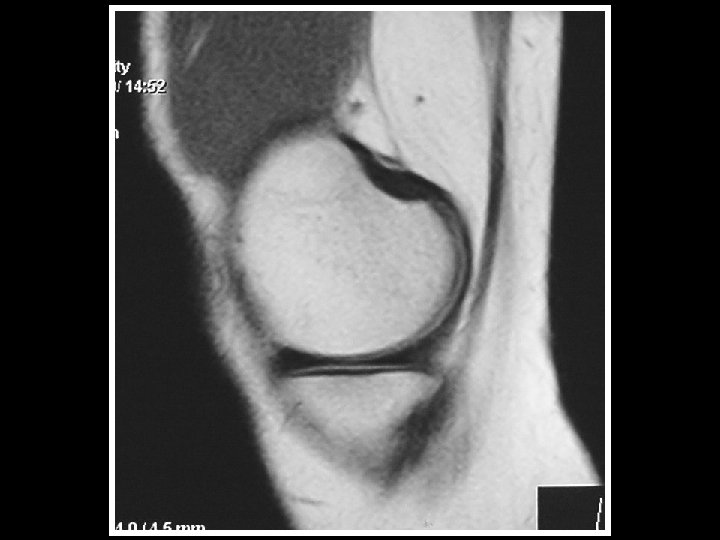

MENISCO DISCOIDE Menisco displásico que ha perdido su forma normal de media luna y tiene una configuración ancha como un disco Rx: Ensanchamiento del compartimiento afectado RMI: En las imágenes sagitales, el afilamiento central de un menisco normal desaparece. NORMAL DISCOIDE

MENISCO DISCOIDE

PROBLEMAS DIAGNOSTICOS

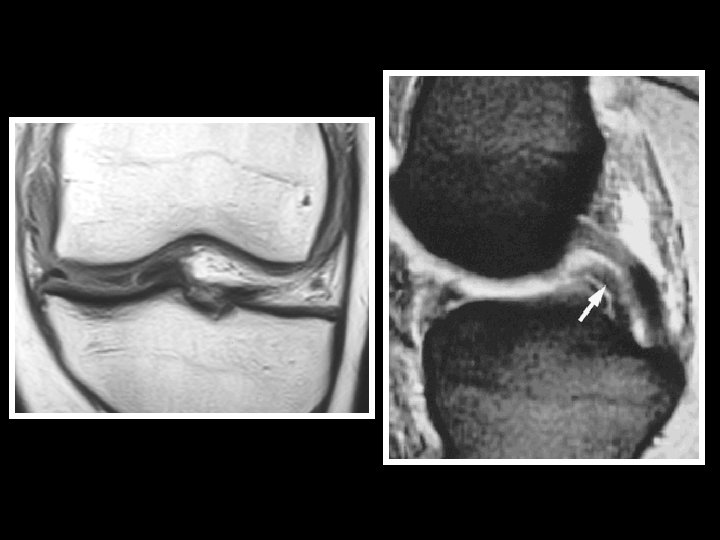

LIGAMENTO TRANSVERSO El ligamento Transverso conecta los cuernos anteriores de los meniscos externo e interno. Puede simular una rotura oblicua adyacente al cuerno anterior del menisco externo.

LIGAMENTOS DE HUMPHREY Y WRISBERG

TENDON POPLITEO

FIBRILACION La Fibrilación o Deshilachado del borde libre cóncavo del menisco se visualiza como un aumento en la intensidad de señal en el vértice del mismo.

Ligamento cruzado anterior Técnica para el estudio de los lig. Cruzados. – La posición de la rodilla debe ser en mínima rotación externa a 10 -15 grados. – Debe estar en flexión mínima de 30 grados aprox.

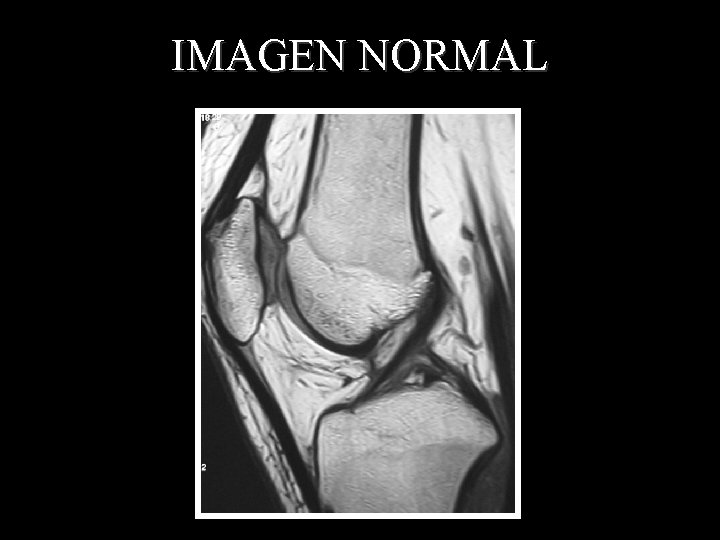

IMAGEN NORMAL

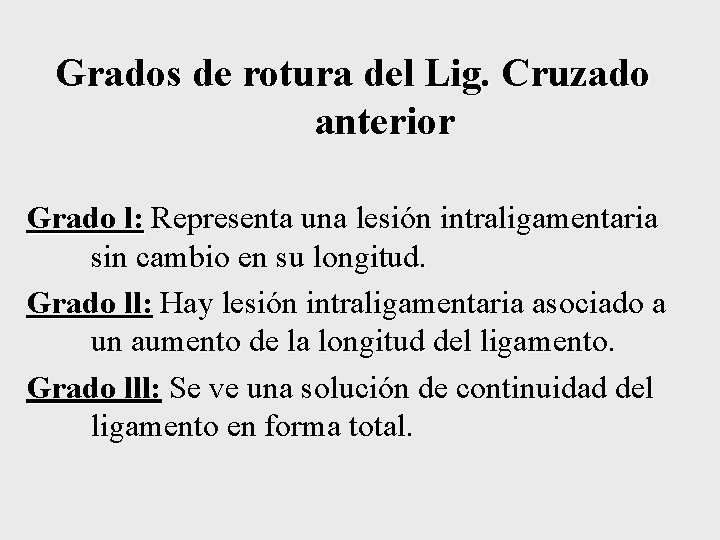

Grados de rotura del Lig. Cruzado anterior Grado l: Representa una lesión intraligamentaria sin cambio en su longitud. Grado ll: Hay lesión intraligamentaria asociado a un aumento de la longitud del ligamento. Grado lll: Se ve una solución de continuidad del ligamento en forma total.

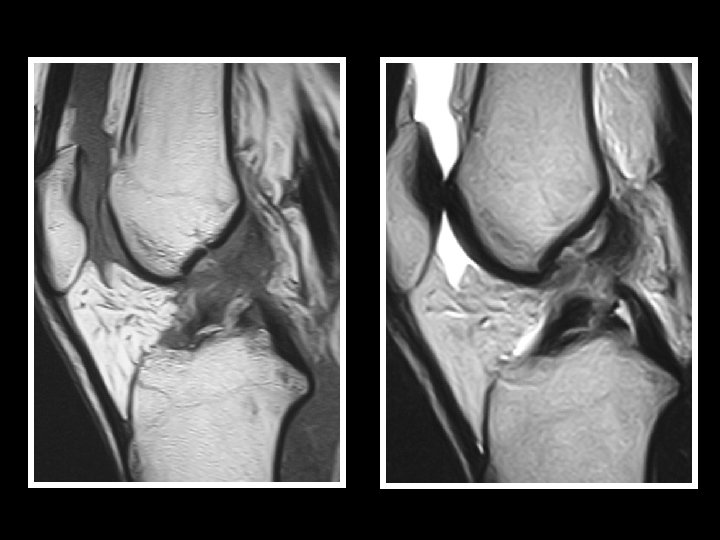

SIGNOS DE ROTURA * Pérdida de continuidad * Rotura de fascículos * Pérdida de paralelismo con la linea de Blumensaat * Angulación del ligamento cruzado posterior * Signo de Lachman * Lesiones óseas del ángulo posterolateral

Rodilla RM • Continua en Parte 2
