RLE Haut Débit Formation
RLE Haut Débit n Fast Ethernet n 100 Bas T n Couche Physique n 100 VG Any LAN n Commutation Ethernet n Gigabit Ethernet CIN ST MANDRIER
Fast Ethernet Formation

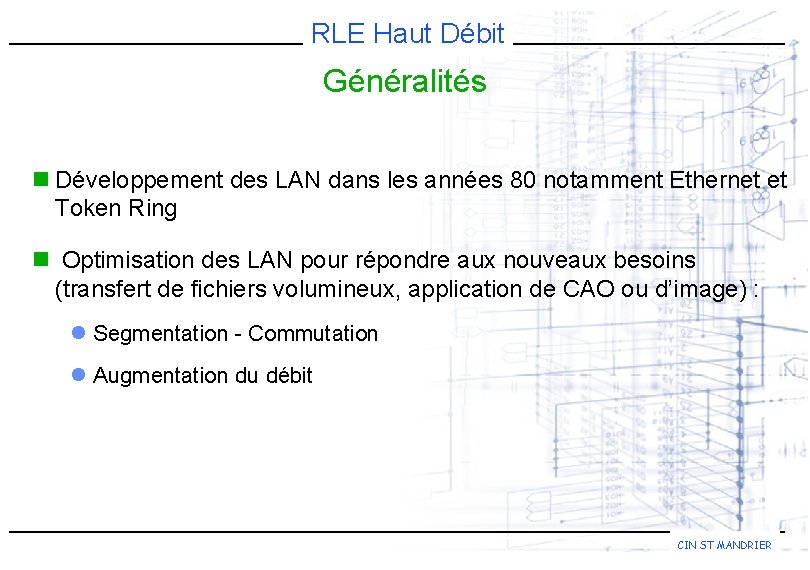

RLE Haut Débit Généralités n Développement des LAN dans les années 80 notamment Ethernet et Token Ring n Optimisation des LAN pour répondre aux nouveaux besoins (transfert de fichiers volumineux, application de CAO ou d’image) : l Segmentation - Commutation l Augmentation du débit CIN ST MANDRIER
RLE Haut Débit Généralités n Fast Ethernet est un nom générique qui désigne une famille de réseaux locaux à haute vitesse utilisant du câble UTP ou de la F. O. n Actuellement deux solutions répondent à la norme Ethernet l 100 base T l 100 VG Any. LAN CIN ST MANDRIER
100 Base T Formation
RLE Haut Débit 100 Base T n Le 100 Base T à l’avantage de conserver la majorité des caractéristiques d’Ethernet sur paires torsadées. n Le 100 Base T apparaît comme une extension du 10 Base T : 802. 3 u n Promu par le « Fast Ethernet Allience » CIN ST MANDRIER

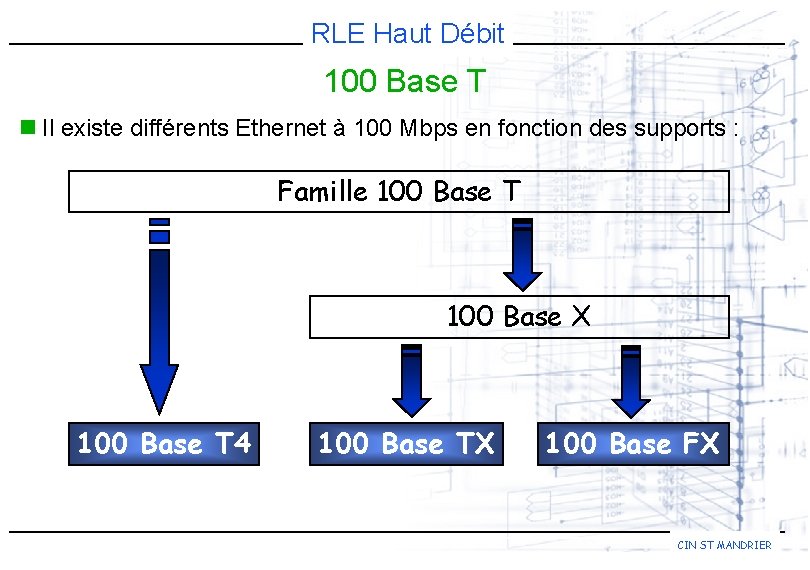

RLE Haut Débit 100 Base T n Il existe différents Ethernet à 100 Mbps en fonction des supports : Famille 100 Base T 100 Base X 100 Base T 4 100 Base TX 100 Base FX CIN ST MANDRIER

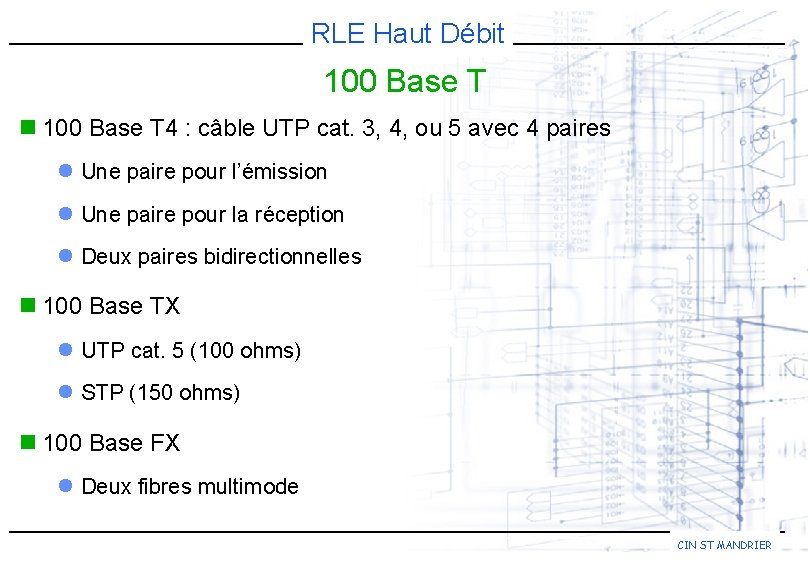

RLE Haut Débit 100 Base T n 100 Base T 4 : câble UTP cat. 3, 4, ou 5 avec 4 paires l Une paire pour l’émission l Une paire pour la réception l Deux paires bidirectionnelles n 100 Base TX l UTP cat. 5 (100 ohms) l STP (150 ohms) n 100 Base FX l Deux fibres multimode CIN ST MANDRIER

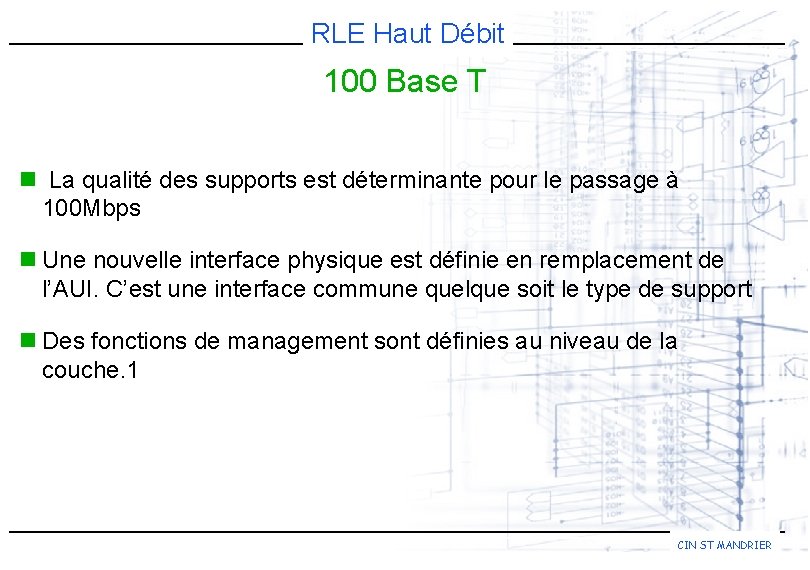

RLE Haut Débit 100 Base T n La qualité des supports est déterminante pour le passage à 100 Mbps n Une nouvelle interface physique est définie en remplacement de l’AUI. C’est une interface commune quelque soit le type de support n Des fonctions de management sont définies au niveau de la couche. 1 CIN ST MANDRIER
RLE Haut Débit Architecture Mac CSMA / CD 802. 3 Interface MII (Media Independent Interface) 100 Base T 4 100 Base TX 100 Base FX CIN ST MANDRIER
RLE Haut Débit Composantes d ’une connexion à 100 Mbit/s Connecteur 40 broches DTE PHY MDI MEDIU M MII CIN ST MANDRIER
RLE Haut Débit L’interface MII (Medium Independent Interface) n Nouvelle spécification définissant une interface unique entre la couche MAC et n’importe laquelle des trois couches physiques. n Elle admet des débits de 10 et 100 Mbps. n Peut être mise en œuvre à l’intérieur ou à l’extérieur des équipements du réseau. n Correspond à un connecteur (40 contacts) spécifié par la norme IEC/SC 48 B 276. n Les fonctions d’émission et de réception utilisent chacune 4 voies. CIN ST MANDRIER

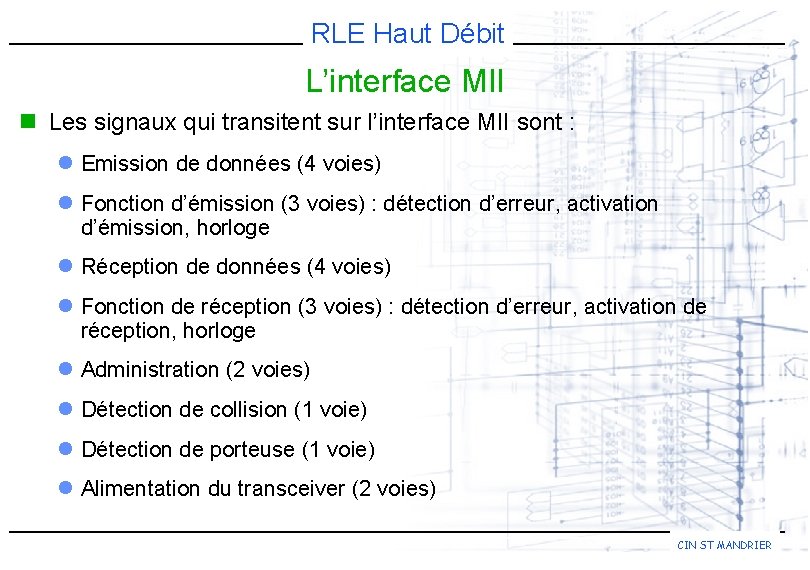

RLE Haut Débit L’interface MII n Les signaux qui transitent sur l’interface MII sont : l Emission de données (4 voies) l Fonction d’émission (3 voies) : détection d’erreur, activation d’émission, horloge l Réception de données (4 voies) l Fonction de réception (3 voies) : détection d’erreur, activation de réception, horloge l Administration (2 voies) l Détection de collision (1 voie) l Détection de porteuse (1 voie) l Alimentation du transceiver (2 voies) CIN ST MANDRIER
RLE Haut Débit Management n L’administration concerne uniquement la couche physique et comprend plusieurs domaines : l Contrôle et configuration du transceiver v 9 paramètres configurables sur tout matériel 100 Base T: Ré-initialisation, mode boucle, sélection de la vitesse, isolement électrique, . . . l Etat du transceiver v 11 indications présentes sur tout matériels 100 Base T Capacité à fonctionner avec différents supports, état de la ligne, détection défaut distant, . . . CIN ST MANDRIER
RLE Haut Débit Répéteur Fast Ethernet n Le standard Fast Ethernet définit deux types de répéteurs : l Répéteur de classe I v Peuvent raccorder différents segments (FX, T 4) v Temps de propagation élevé l Répéteur de classe II v Ne raccorde que des segments identiques CIN ST MANDRIER
Couche physique Formation
RLE Haut Débit 100 Base T 4 n Utilise tout câble de 4 paires torsadées, non blindées, de catégorie 3, 4, ou 5. n Il utilise 3 paires pour émettre et 1 paire pour la détection de collision. n Il emploie une conversion 8 B/6 T soit une fréquence de 25 MHz par paire. n Lorsque aucune trame n’est émise, chaque équipement émet sur sa paire émission, une succession de signaux. CIN ST MANDRIER
RLE Haut Débit 100 Base X n Comprend deux types de support : l UTP 100 cat. 5 ou STP 150 cat. 5 l Fibre optique multimode à gradient d’indice n Codage 4 B / 5 B suivi d’un encodage de type MLT 3 (3 levels Multiline Transmission) soit une fréquence de 31, 25 MHz CIN ST MANDRIER
RLE Haut Débit I H Q J K L T R S V V V V 1 0 0 1 1 0 0 0 1 1 0 0 1 0 1 0 0 0 0 1 1 1 0 0 1 0 1 1 0 0 0 1 1 1 0 0 0 1 1 1 0 1 0 0 Idle (bourrage synchro) Halt (Arrêt de l’activité) Quiet (Absence transitions) Délimitation de la trame « 0 » logique « 1 » logique Invalide Invalide 0 1 2 3 4 5 6 7 8 9 A B C D E F 1 0 1 1 0 0 1 1 1 1 1 0 0 1 1 0 0 1 1 1 0 0 0 1 1 1 1 1 0 0 0 1 0 1 Data « 0000 » Data « 0001 » Data « 0010 » Data « 0011 » Data « 0100 » Data « 0101 » Data « 0110 » Data « 0111 » Data « 1000 » Data « 1001 » Data « 1010 » Data « 1011 » Data « 1100 » Data « 1101 » Data « 1110 » Data « 1111 » CIN ST MANDRIER
RLE Haut Débit n Le code MLT-3 est un code à trois états (-1, 0, 1) qui, comme le NRZI, change d'états pour le transmission d'un 1 et reste au même niveau pour un 0. Ce code est utilisé sur paires torsadées par FDDI et Ethernet. 1 1 0 1 0 1 1 0 0 0 NRZI MLT-3 CIN ST MANDRIER
100 VG Any. LAN Formation

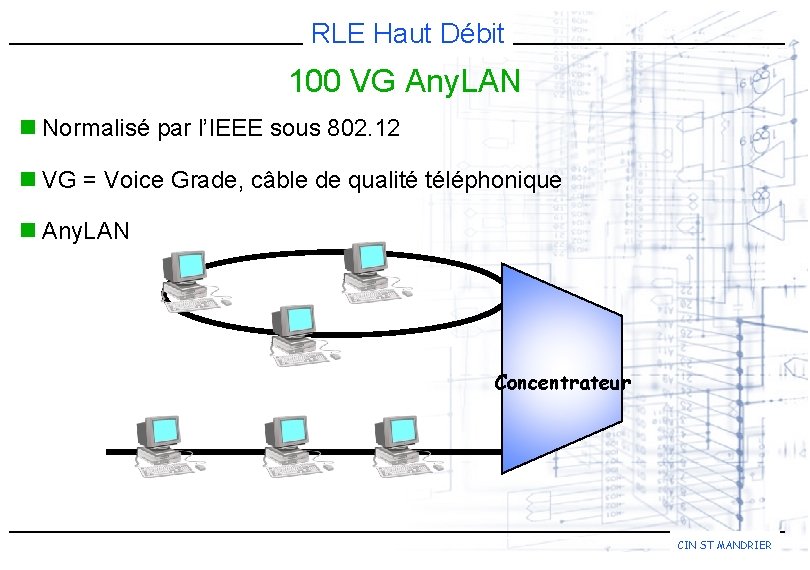

RLE Haut Débit 100 VG Any. LAN n Normalisé par l’IEEE sous 802. 12 n VG = Voice Grade, câble de qualité téléphonique n Any. LAN Concentrateur CIN ST MANDRIER
RLE Haut Débit 100 VG Any. LAN n Utilise un protocole particulier DPAM l Demand Priority Access Method) l Déterministe l Possibilité de mettre en place un mécanisme de priorité v Classe haute (fortes contraintes temps réel) v Classe normale (trafic asynchrone) n La topologie doit être en étoile autour d’un concentrateur qui gère les demandes stations. n Utilisation de 4 paires torsadées. CIN ST MANDRIER
RLE Haut Débit 100 VG Any. LAN n Support UTP 4 paires de qualité téléphonique. n Compatibilité avec les réseaux Ethernet et Token Ring n Codage 5 B / 6 B et encodage NRZ sur 4 paires soit 30 MHz par paire CIN ST MANDRIER

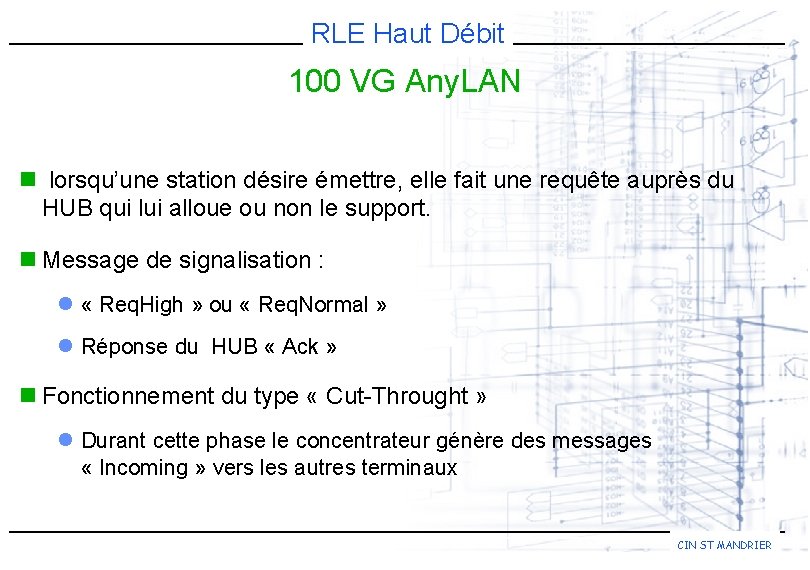

RLE Haut Débit 100 VG Any. LAN n lorsqu’une station désire émettre, elle fait une requête auprès du HUB qui lui alloue ou non le support. n Message de signalisation : l « Req. High » ou « Req. Normal » l Réponse du HUB « Ack » n Fonctionnement du type « Cut-Throught » l Durant cette phase le concentrateur génère des messages « Incoming » vers les autres terminaux CIN ST MANDRIER

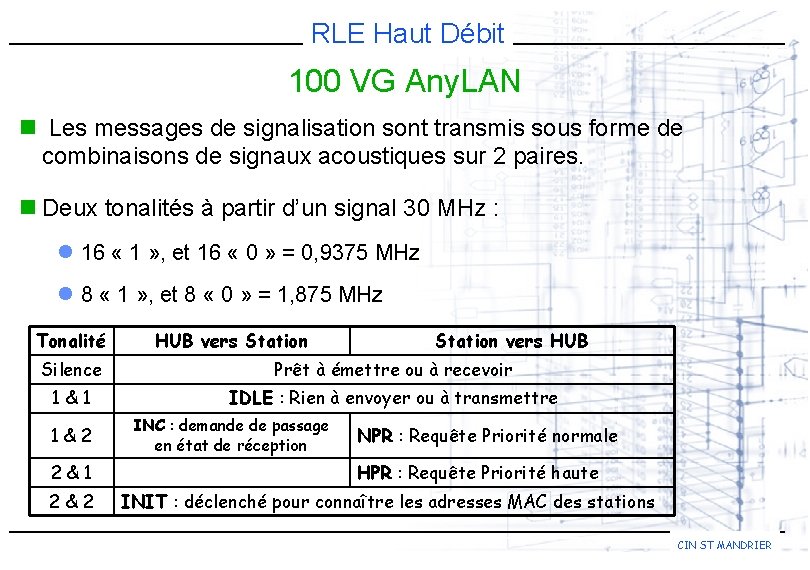

RLE Haut Débit 100 VG Any. LAN n Les messages de signalisation sont transmis sous forme de combinaisons de signaux acoustiques sur 2 paires. n Deux tonalités à partir d’un signal 30 MHz : l 16 « 1 » , et 16 « 0 » = 0, 9375 MHz l 8 « 1 » , et 8 « 0 » = 1, 875 MHz Tonalité HUB vers Station vers HUB Silence Prêt à émettre ou à recevoir 1&1 IDLE : Rien à envoyer ou à transmettre 1&2 2&1 2&2 INC : demande de passage en état de réception NPR : Requête Priorité normale HPR : Requête Priorité haute INIT : déclenché pour connaître les adresses MAC des stations CIN ST MANDRIER
RLE Haut Débit Comparatif 100 Bas T 4 100 VG Any. LAN 10 Bas T 100 Bas X Support 2 paires UTP ou STP cat. 5 4 paires UTP Mode de transmission 1 paire : Tx 1 paire : Rx 3 paires données 4 paires full 1 paire collision duplex Codage Manchester 4 B/5 B + MLT 3 8 B/6 T Fréquence du signal 10 MHz / paire 31, 25 MHz / paire 4 paires UTP 5 B/6 B 30 MHz / paire CIN ST MANDRIER
Commutation Ethernet Formation
RLE Haut Débit Commutation n Pour augmenter le débit on peut passer à la commutation Ethernet ou Ethernet FDSE (Full Duplex Switched Ethernet). n En Ethernet classique on segmente le réseaux en sous réseaux pour une optimisation. n La commutation Ethernet abandonne le principe du médium partagé: l Commutation par port l Commutation par segment CIN ST MANDRIER

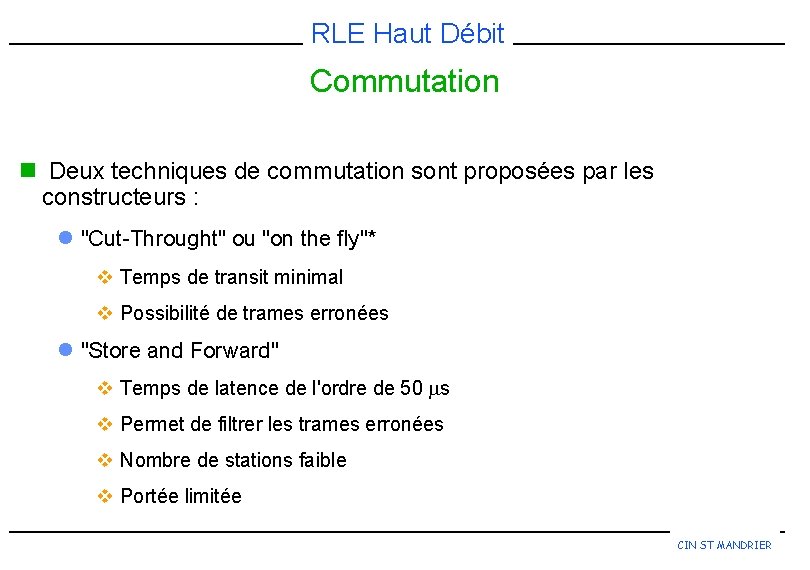

RLE Haut Débit Commutation n Deux techniques de commutation sont proposées par les constructeurs : l "Cut-Throught" ou "on the fly"* v Temps de transit minimal v Possibilité de trames erronées l "Store and Forward" v Temps de latence de l'ordre de 50 s v Permet de filtrer les trames erronées v Nombre de stations faible v Portée limitée CIN ST MANDRIER
RLE Haut Débit Exemple Commutateur Fast Ethernet 100 Mbps Serveur 100 Mbps Station 100 Mbps HUB 100 Mbps Station 10 Mbps CIN ST MANDRIER
Gigabit Ethernet Formation
RLE Haut Débit Généralités n Compatibilité entre les réseaux commutés ou non, 10 Mbps ou 100 Mbps et une nouvelle technologie de backbone. n Spécifications définies par l'Alliance Gigabit Ethernet l 70 équipementiers l Support initial : Fibre optique l En cours de développement UTP cat. 5 l Conserver les paramètres Ethernet CIN ST MANDRIER
RLE Haut Débit Support n Objectifs : l Fibre optique multimode : 500 mètres l Fibre optique monomode : 2 kilomètres l Liaison sur cuivre (1000 Bcx) : 25 mètres l Liaison UTP cat. 5 : 100 mètres CIN ST MANDRIER
RLE Haut Débit Fonctionnement n Le Gigabit fonctionne en full-duplex dans le mode switch-to-switch (de commutateur à commutateur) et en half-duplex dans le mode switch-to-end-station (de commutateur à station). l Full-duplex : liaison point à point l Half-duplex : liaison partagée n Mécanisme Carrier Extension : allonge le temps de transmission pour les trames courtes. CIN ST MANDRIER
RLE Haut Débit Architecture Media Access Control MAC (Full Duplex ou Half duplex) Gigabit Media Independent Interface 1000 Base X Encodage et Décodage 8 B / 10 B 1000 Base CX Coaxial 2 paires 25 m 1000 Base LX 1000 Base SX Fibre Monomode 3 km Couche physique 802. 3 z Fibre Multimode 300 à 550 m 1000 Base T 2 B / 1 Q 100 Base T Paire torsadées 100 m Couche phy. 802. 3 ab CIN ST MANDRIER
Exemples d ’Applications Formation

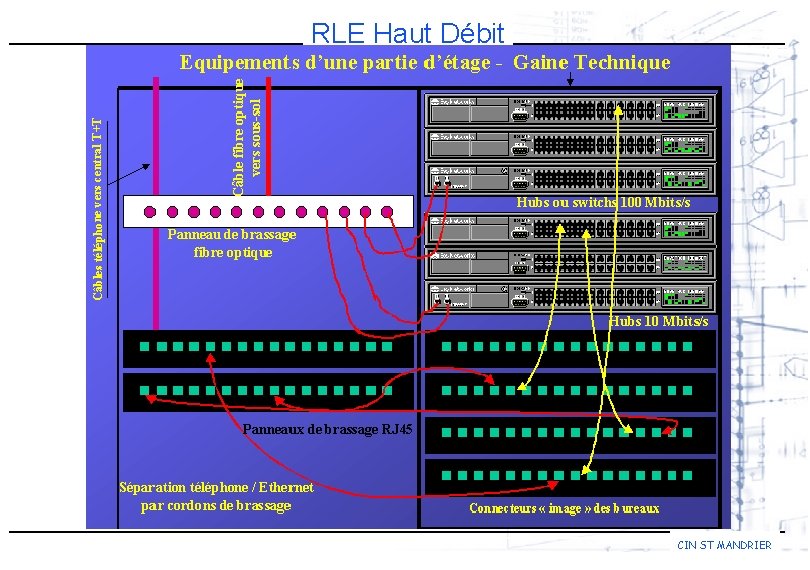

RLE Haut Débit CIN ST MANDRIER
RLE Haut Débit CIN ST MANDRIER
