rkutats Kismholdak egyetemi mholdak Kismret mholdak u u

Űrkutatás Kisműholdak, egyetemi műholdak

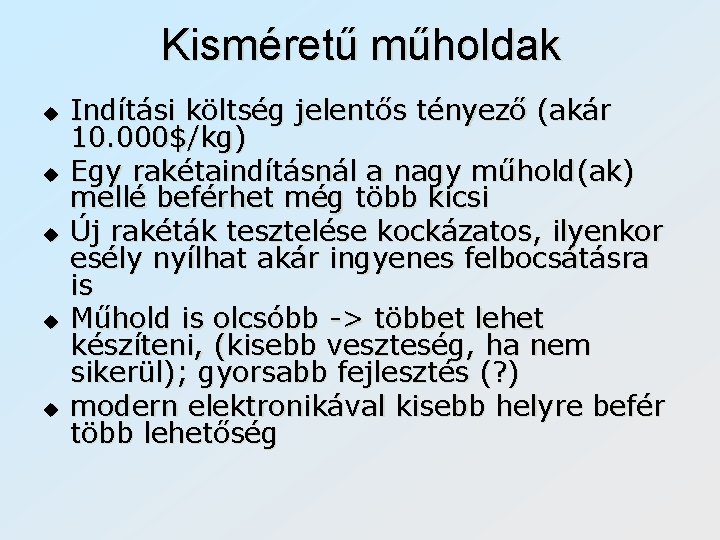

Kisméretű műholdak u u u Indítási költség jelentős tényező (akár 10. 000$/kg) Egy rakétaindításnál a nagy műhold(ak) mellé beférhet még több kicsi Új rakéták tesztelése kockázatos, ilyenkor esély nyílhat akár ingyenes felbocsátásra is Műhold is olcsóbb -> többet lehet készíteni, (kisebb veszteség, ha nem sikerül); gyorsabb fejlesztés (? ) modern elektronikával kisebb helyre befér több lehetőség

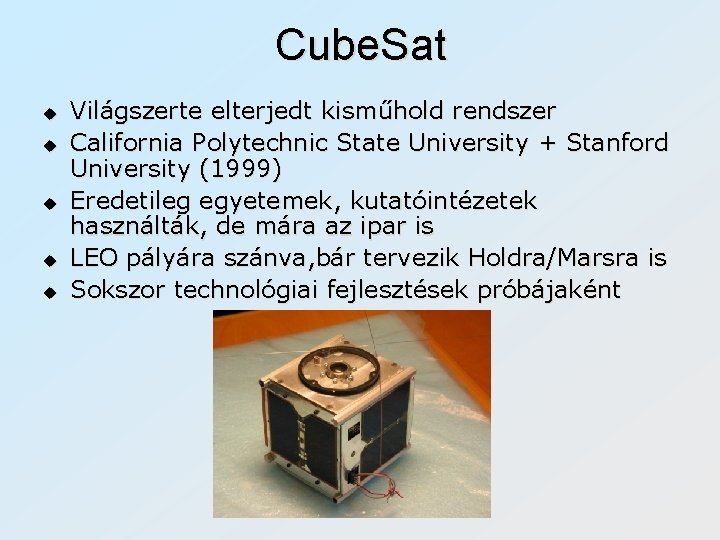

Cube. Sat u u u Világszerte elterjedt kisműhold rendszer California Polytechnic State University + Stanford University (1999) Eredetileg egyetemek, kutatóintézetek használták, de mára az ipar is LEO pályára szánva, bár tervezik Holdra/Marsra is Sokszor technológiai fejlesztések próbájaként

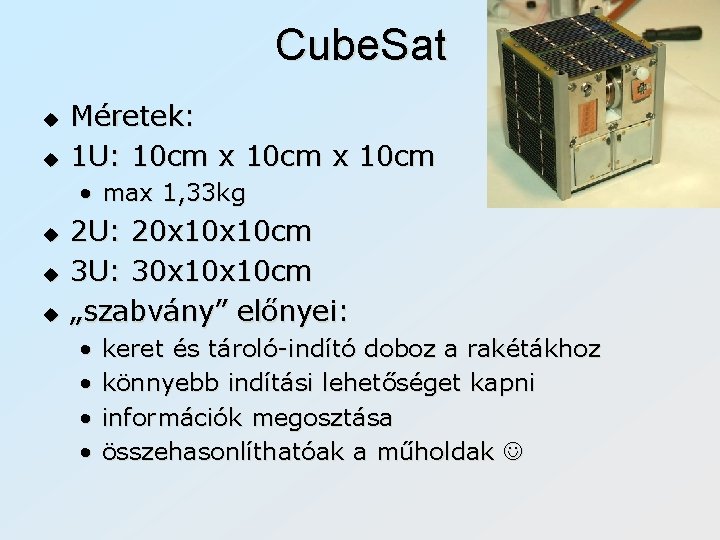

Cube. Sat u u Méretek: 1 U: 10 cm x 10 cm • max 1, 33 kg u u u 2 U: 20 x 10 cm 3 U: 30 x 10 cm „szabvány” előnyei: • • keret és tároló-indító doboz a rakétákhoz könnyebb indítási lehetőséget kapni információk megosztása összehasonlíthatóak a műholdak

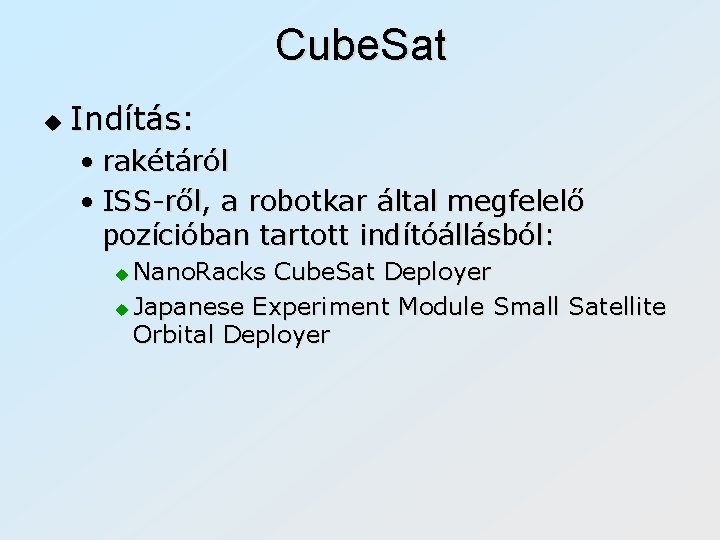

Cube. Sat u Indítás: • rakétáról • ISS-ről, a robotkar által megfelelő pozícióban tartott indítóállásból: Nano. Racks Cube. Sat Deployer u Japanese Experiment Module Small Satellite Orbital Deployer u

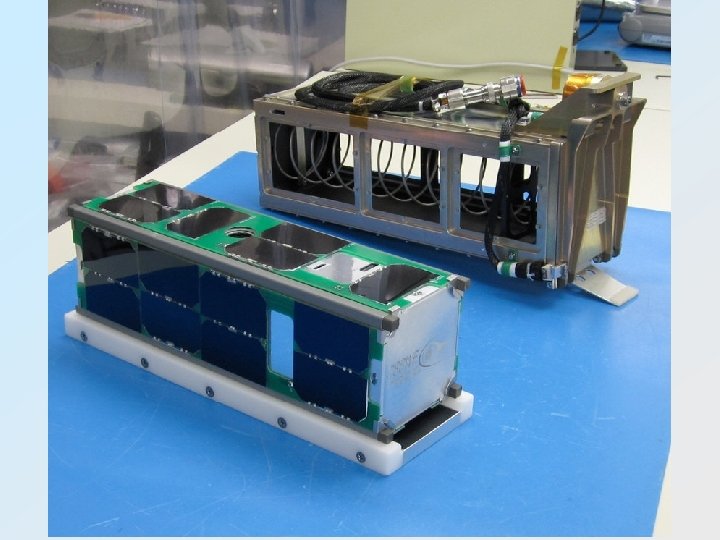

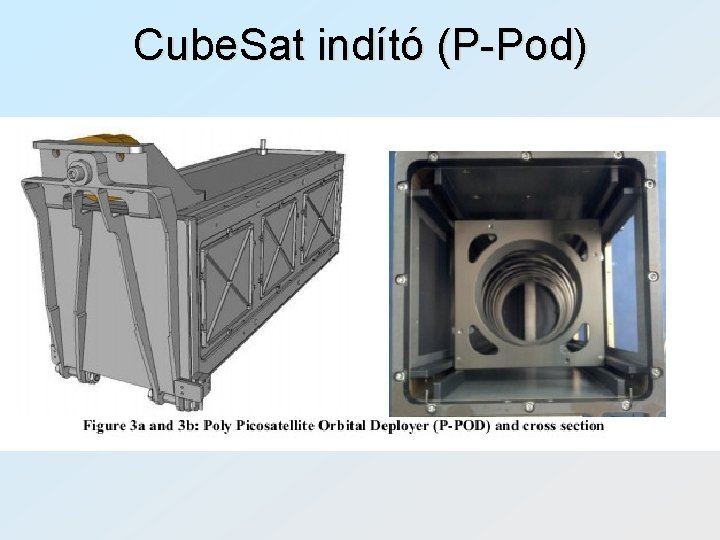

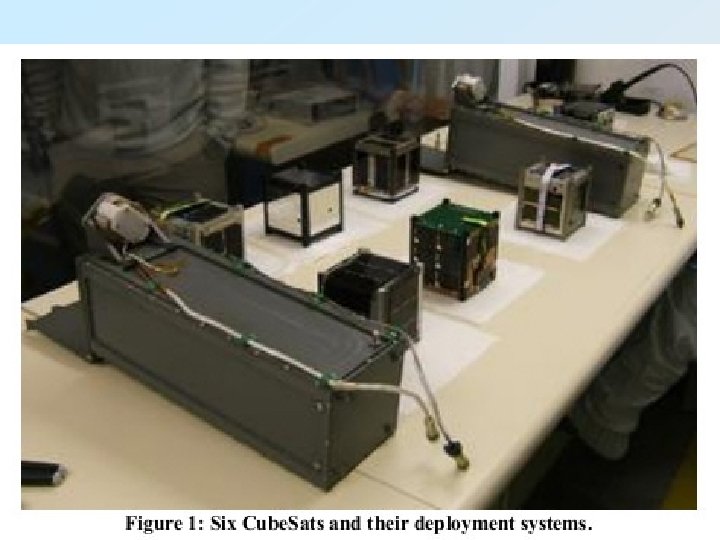

Cube. Sat indító (P-Pod)

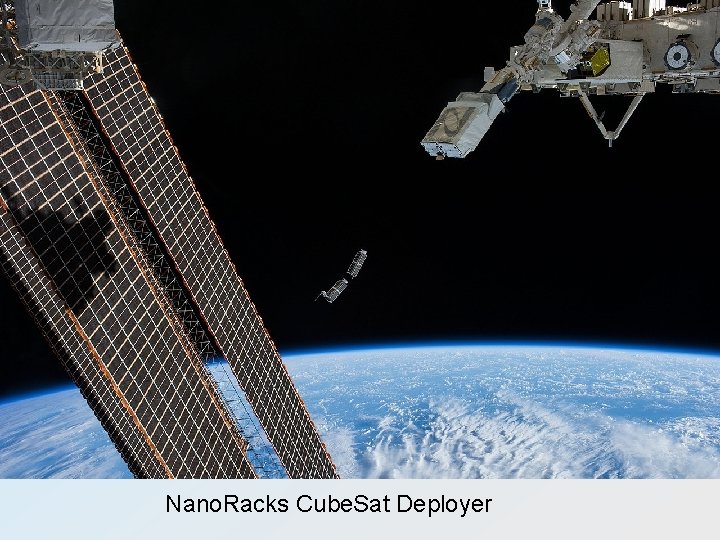

Nano. Racks Cube. Sat Deployer

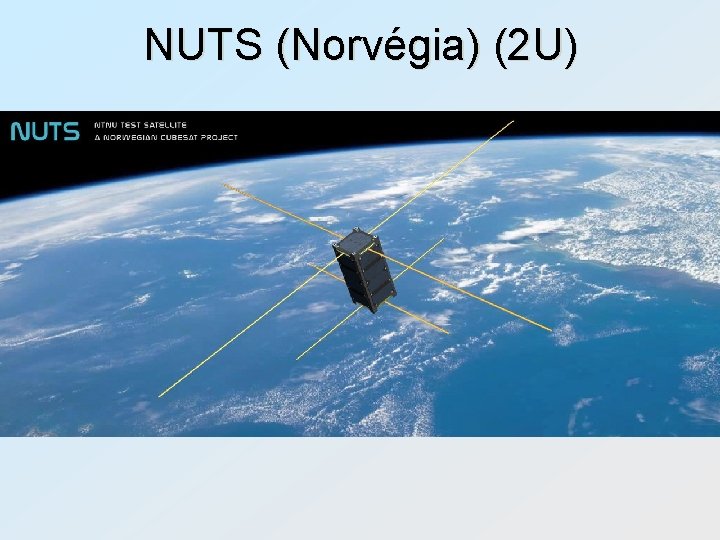

NUTS (Norvégia) (2 U)

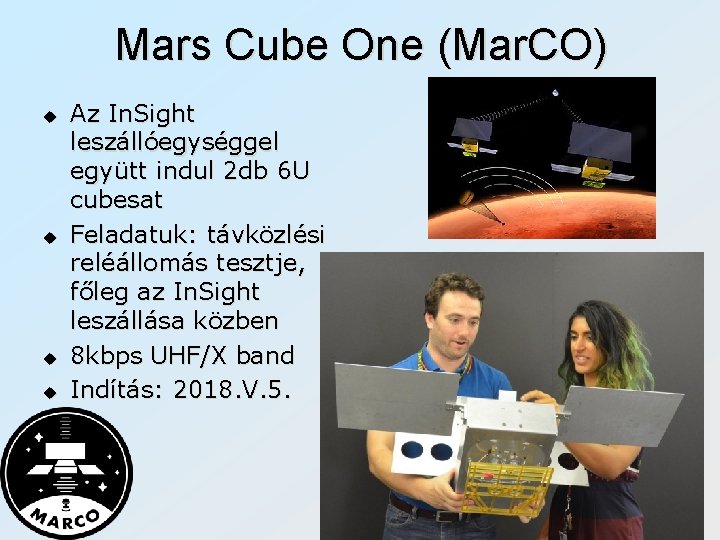

Mars Cube One (Mar. CO) u u Az In. Sight leszállóegységgel együtt indul 2 db 6 U cubesat Feladatuk: távközlési reléállomás tesztje, főleg az In. Sight leszállása közben 8 kbps UHF/X band Indítás: 2018. V. 5.

Mars Cube One (Mar. CO) 12, 8 millió km-re a Marstól

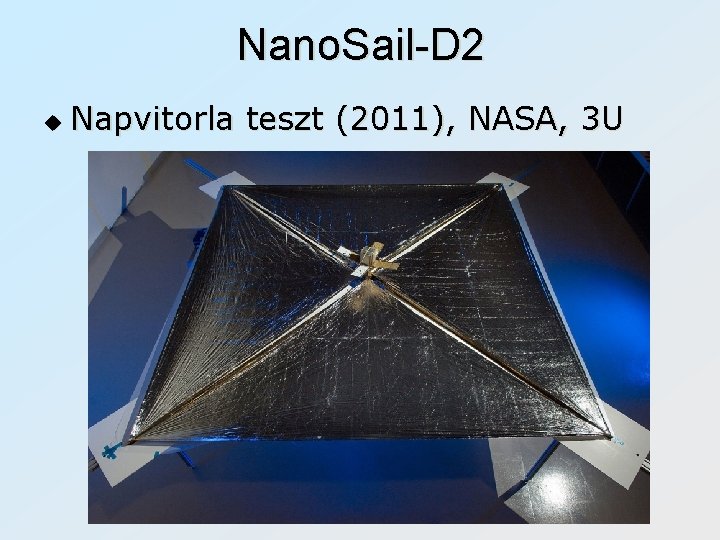

Nano. Sail-D 2 u Napvitorla teszt (2011), NASA, 3 U

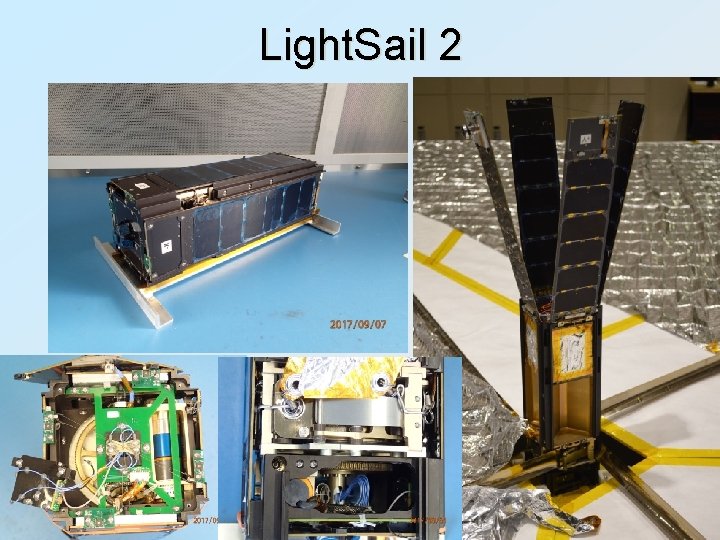

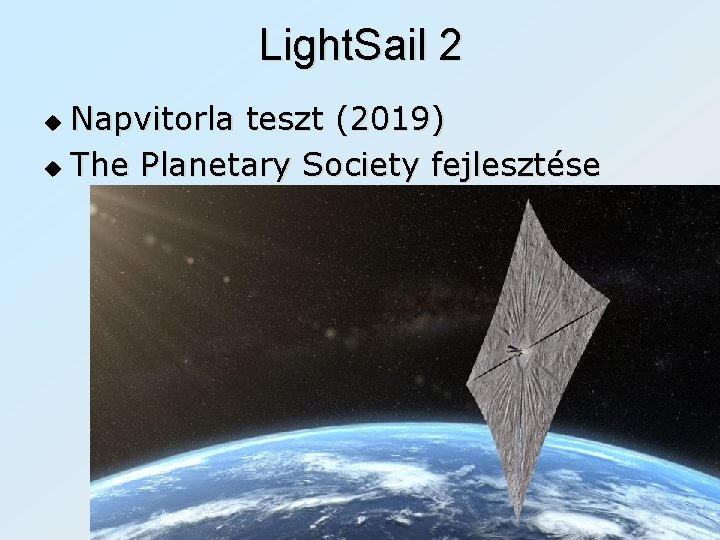

Light. Sail 2 Napvitorla teszt (2019) u The Planetary Society fejlesztése u

Light. Sail 2

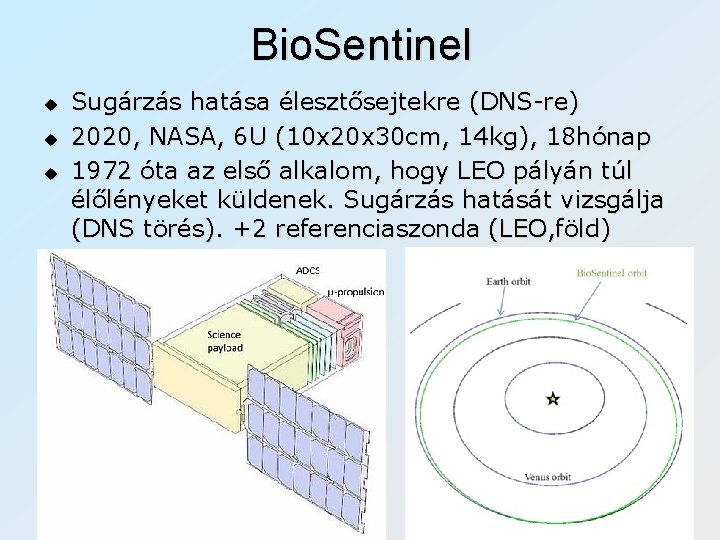

Bio. Sentinel u u u Sugárzás hatása élesztősejtekre (DNS-re) 2020, NASA, 6 U (10 x 20 x 30 cm, 14 kg), 18 hónap 1972 óta az első alkalom, hogy LEO pályán túl élőlényeket küldenek. Sugárzás hatását vizsgálja (DNS törés). +2 referenciaszonda (LEO, föld)

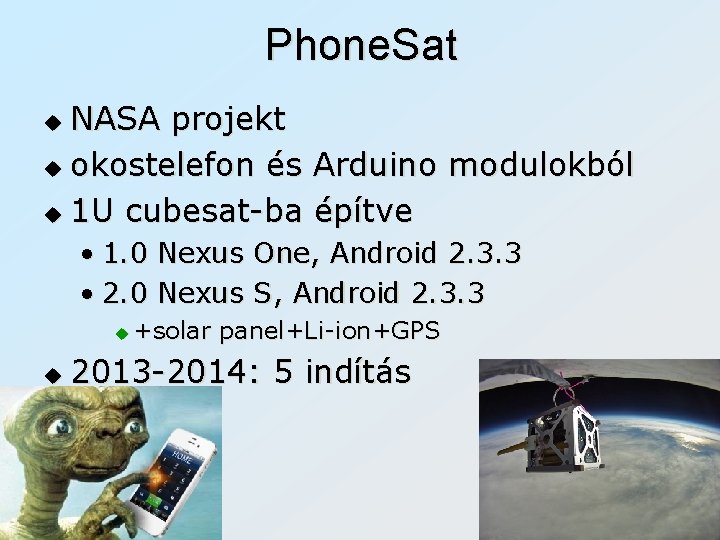

Phone. Sat NASA projekt u okostelefon és Arduino modulokból u 1 U cubesat-ba építve u • 1. 0 • 2. 0 u u Nexus One, Android 2. 3. 3 S, Android 2. 3. 3 +solar panel+Li-ion+GPS 2013 -2014: 5 indítás

Phone. Sat

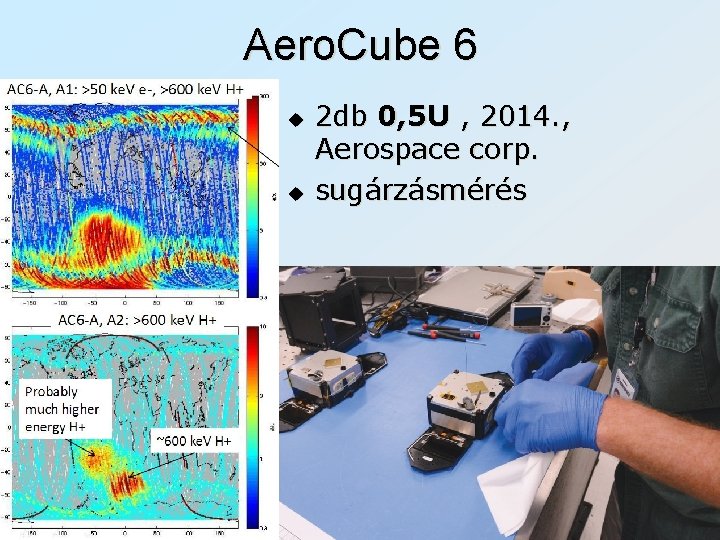

Aero. Cube 6 u u 2 db 0, 5 U , 2014. , Aerospace corp. sugárzásmérés

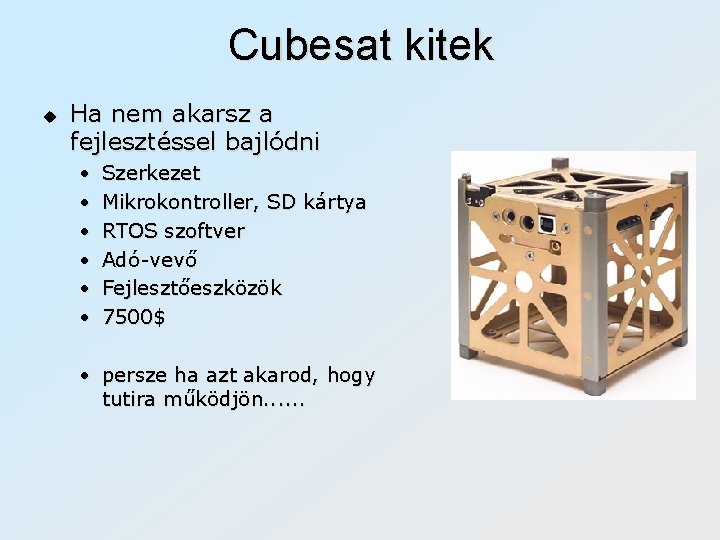

Cubesat kitek u Ha nem akarsz a fejlesztéssel bajlódni • • • Szerkezet Mikrokontroller, SD kártya RTOS szoftver Adó-vevő Fejlesztőeszközök 7500$ • persze ha azt akarod, hogy tutira működjön. . .

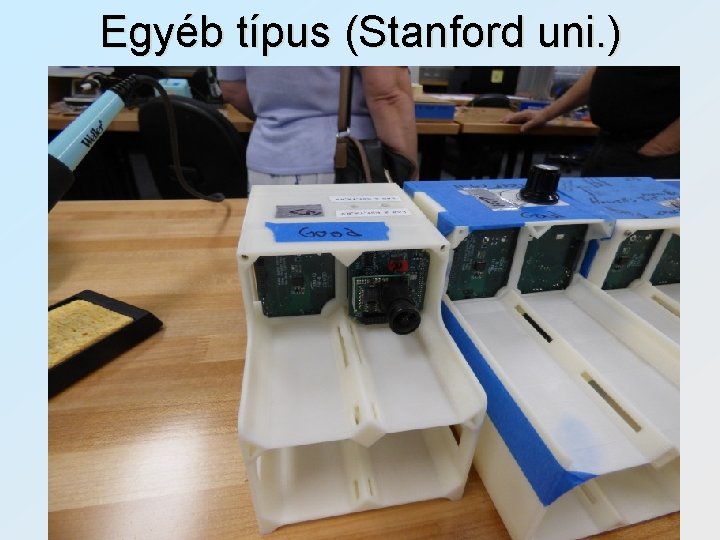

Egyéb típus (Stanford uni. )

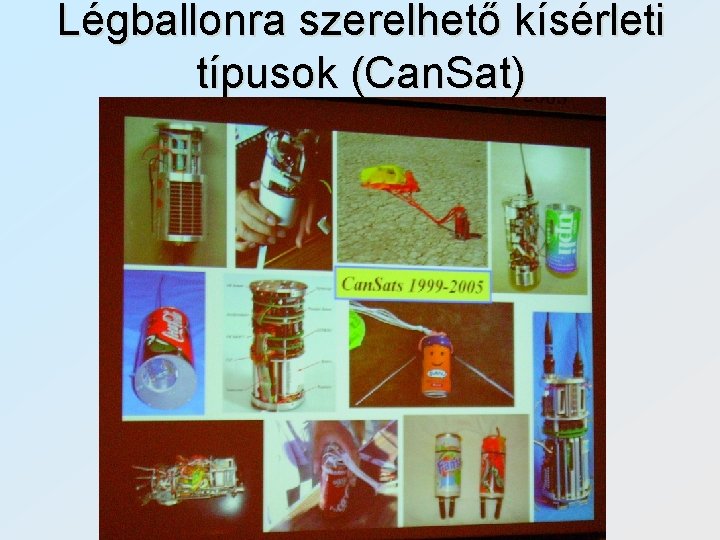

Légballonra szerelhető kísérleti típusok (Can. Sat)

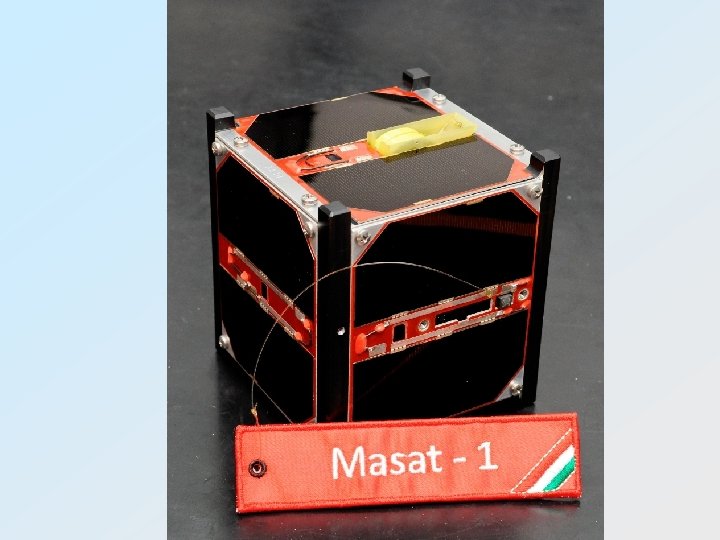

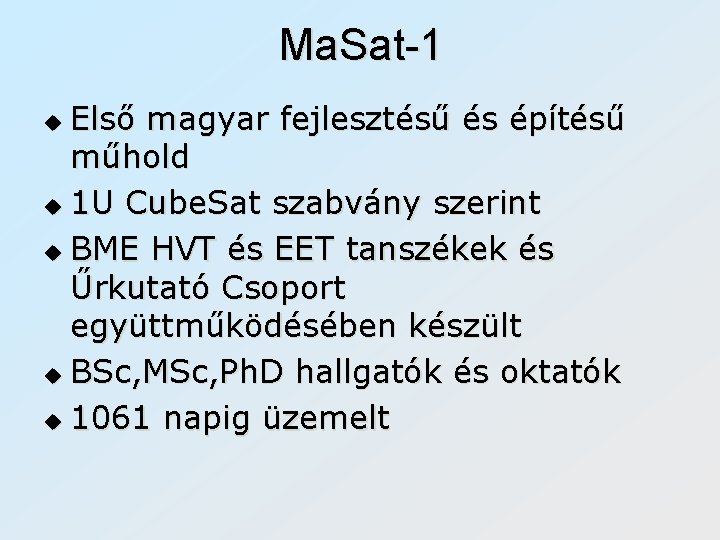

Ma. Sat-1 Első magyar fejlesztésű és építésű műhold u 1 U Cube. Sat szabvány szerint u BME HVT és EET tanszékek és Űrkutató Csoport együttműködésében készült u BSc, MSc, Ph. D hallgatók és oktatók u 1061 napig üzemelt u

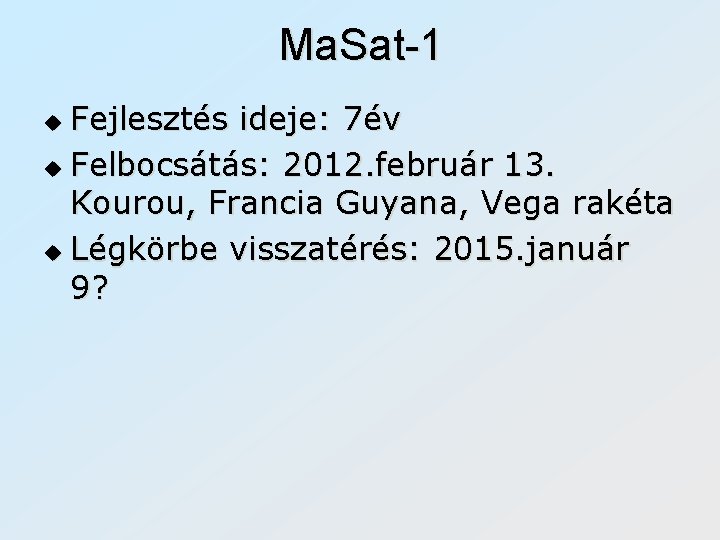

Ma. Sat-1 Fejlesztés ideje: 7év u Felbocsátás: 2012. február 13. Kourou, Francia Guyana, Vega rakéta u Légkörbe visszatérés: 2015. január 9? u

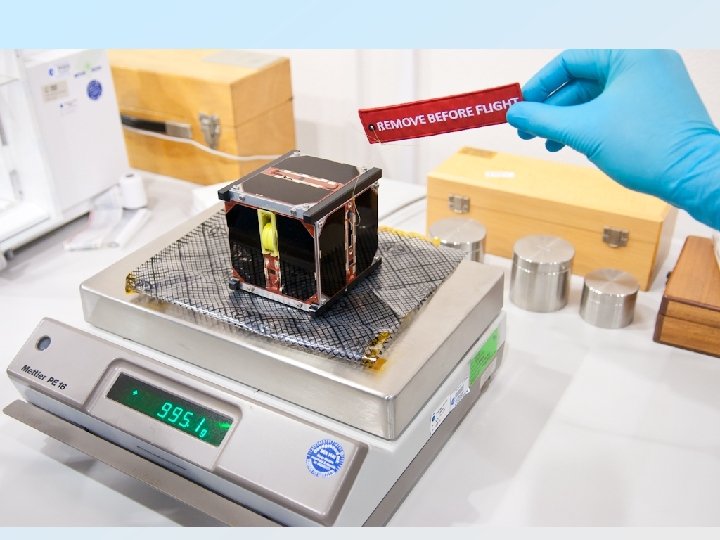

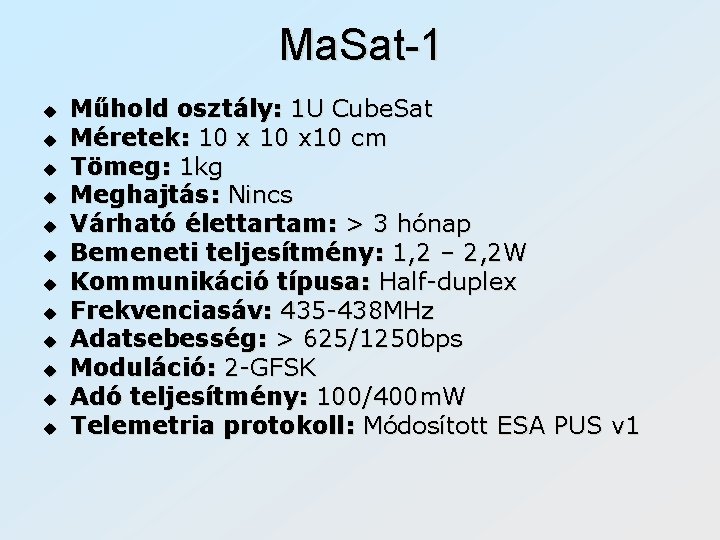

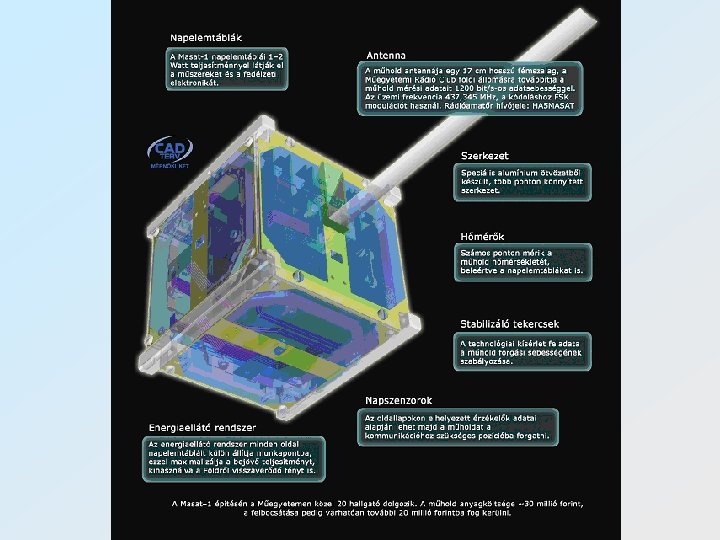

Ma. Sat-1 u u u Műhold osztály: 1 U Cube. Sat Méretek: 10 x 10 cm Tömeg: 1 kg Meghajtás: Nincs Várható élettartam: > 3 hónap Bemeneti teljesítmény: 1, 2 – 2, 2 W Kommunikáció típusa: Half-duplex Frekvenciasáv: 435 -438 MHz Adatsebesség: > 625/1250 bps Moduláció: 2 -GFSK Adó teljesítmény: 100/400 m. W Telemetria protokoll: Módosított ESA PUS v 1

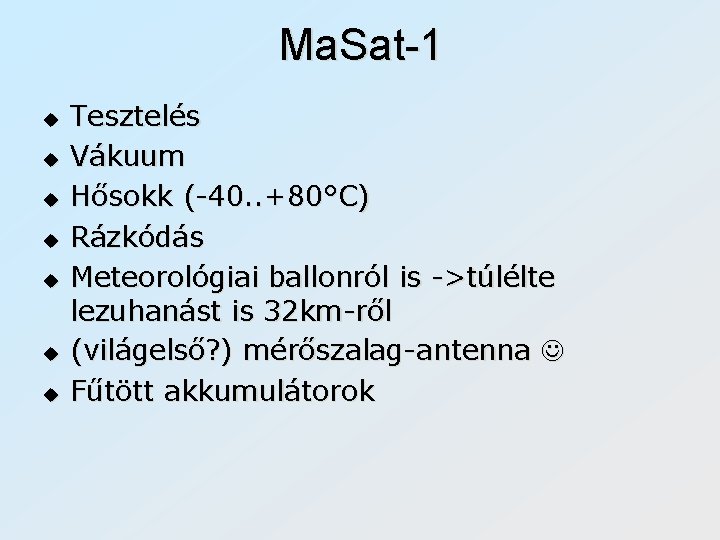

Ma. Sat-1 u u u u Tesztelés Vákuum Hősokk (-40. . +80°C) Rázkódás Meteorológiai ballonról is ->túlélte lezuhanást is 32 km-ről (világelső? ) mérőszalag-antenna Fűtött akkumulátorok

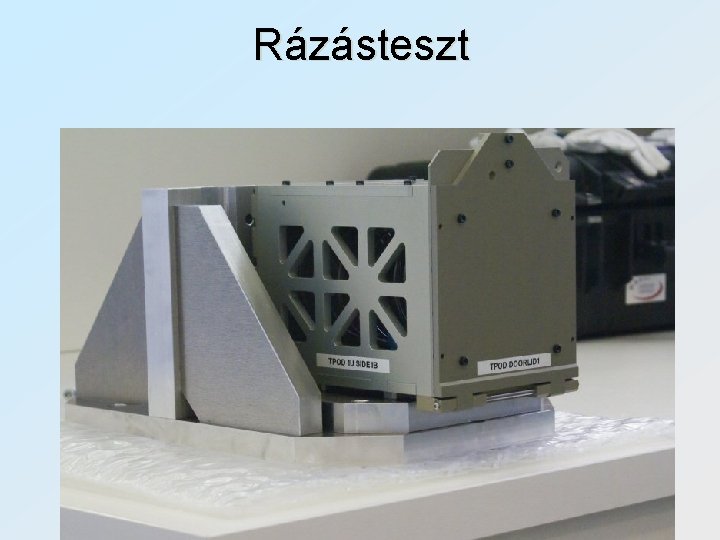

Rázásteszt

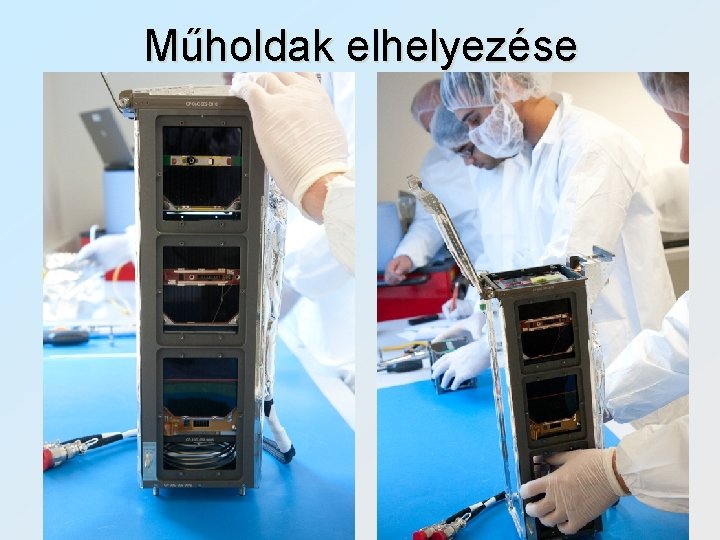

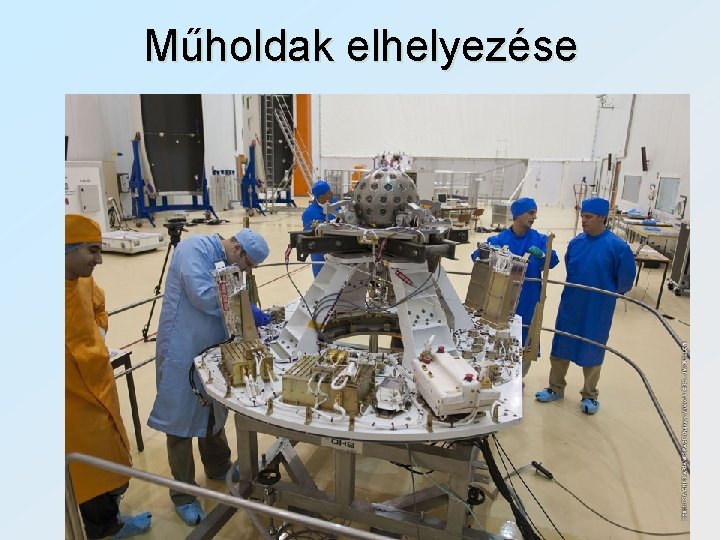

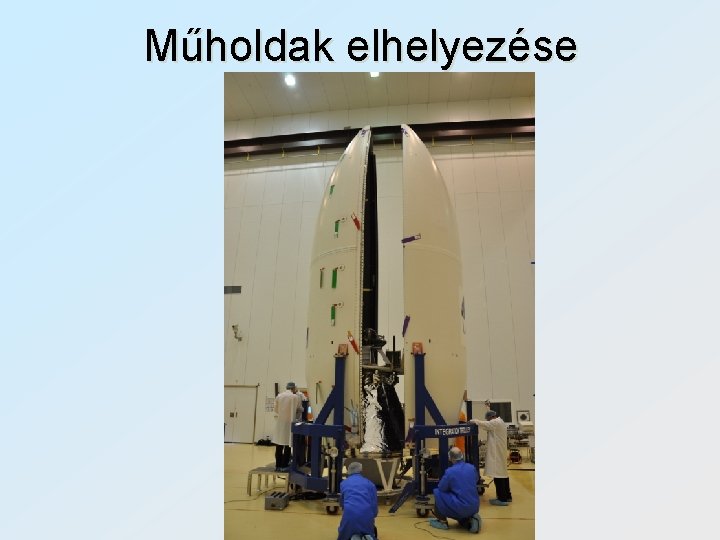

Műholdak elhelyezése

Műholdak elhelyezése

Műholdak elhelyezése

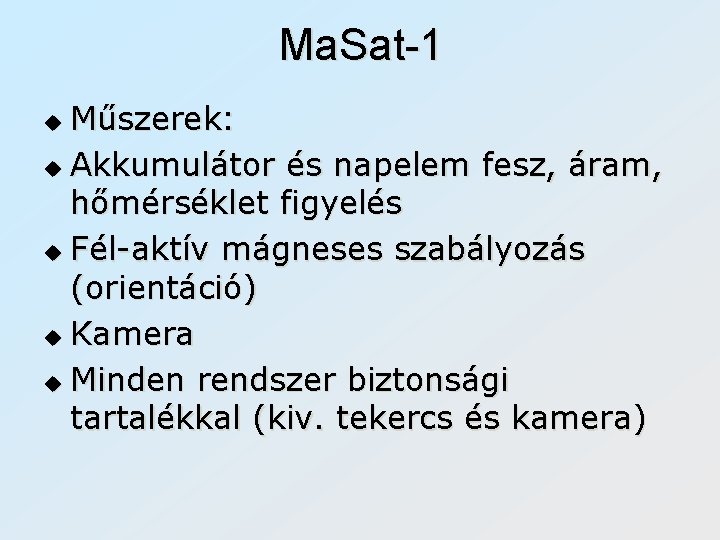

Ma. Sat-1 Műszerek: u Akkumulátor és napelem fesz, áram, hőmérséklet figyelés u Fél-aktív mágneses szabályozás (orientáció) u Kamera u Minden rendszer biztonsági tartalékkal (kiv. tekercs és kamera) u

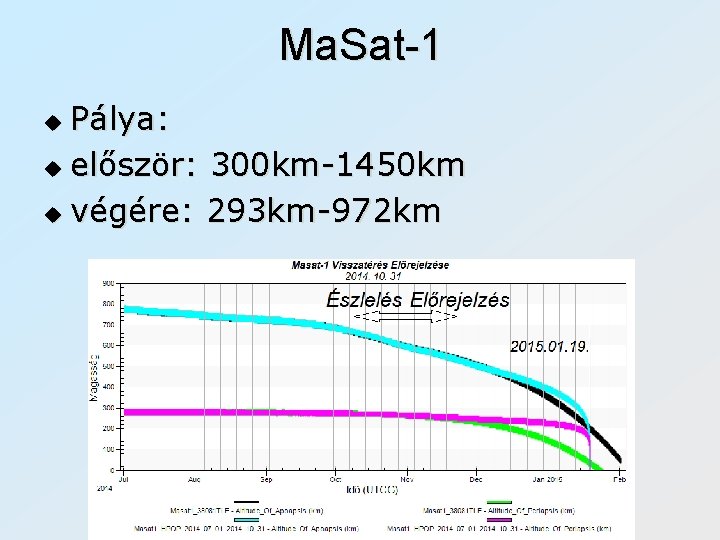

Ma. Sat-1 Pálya: u először: 300 km-1450 km u végére: 293 km-972 km u

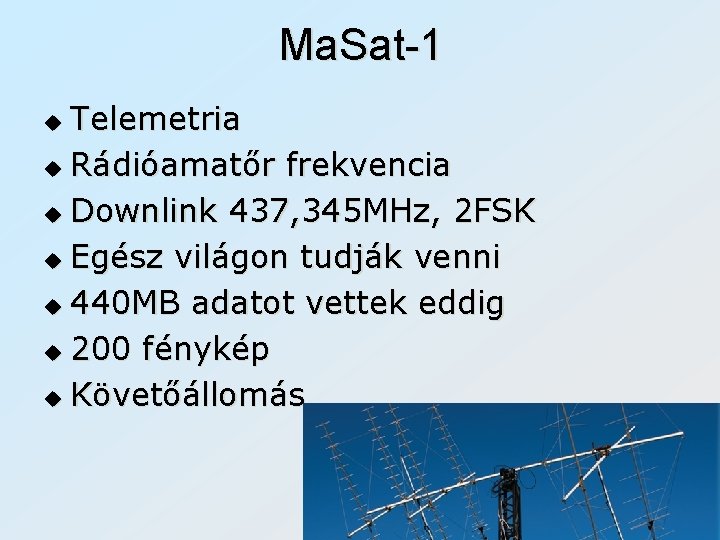

Ma. Sat-1 Telemetria u Rádióamatőr frekvencia u Downlink 437, 345 MHz, 2 FSK u Egész világon tudják venni u 440 MB adatot vettek eddig u 200 fénykép u Követőállomás u

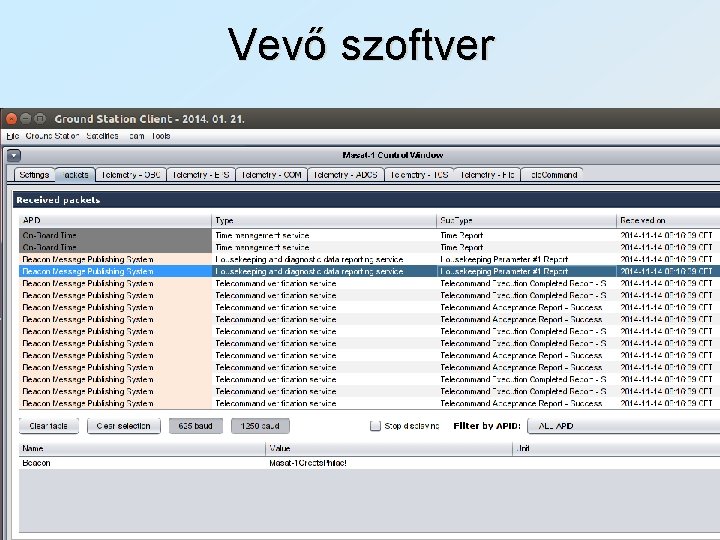

Vevő szoftver

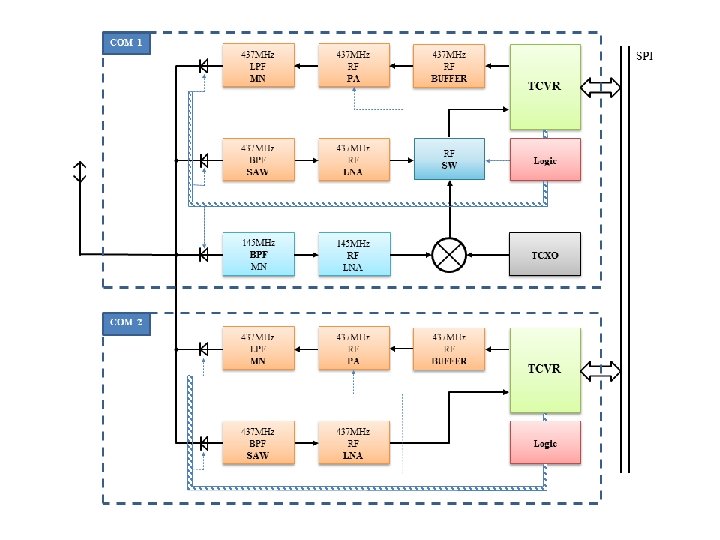

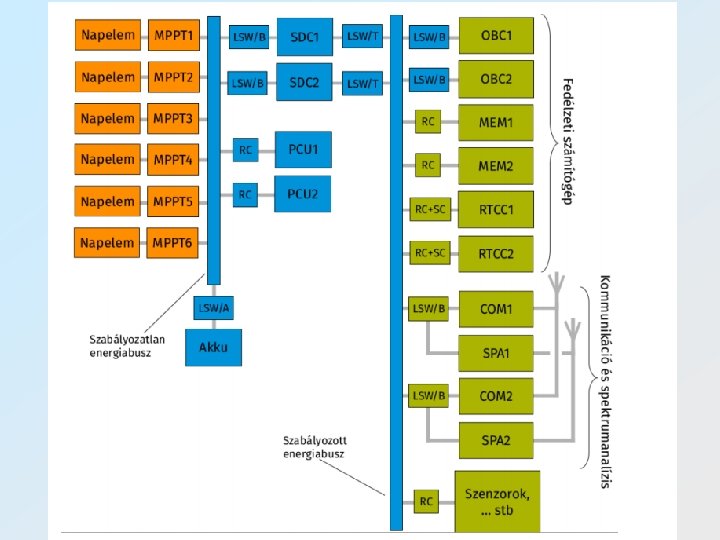

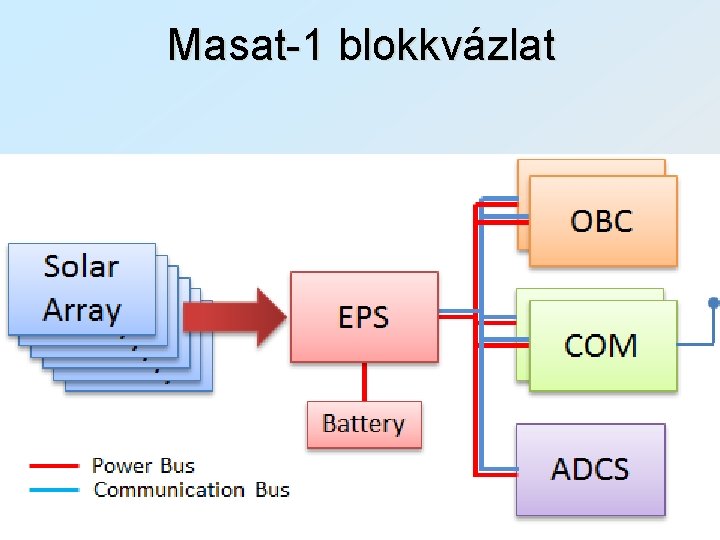

Masat-1 blokkvázlat

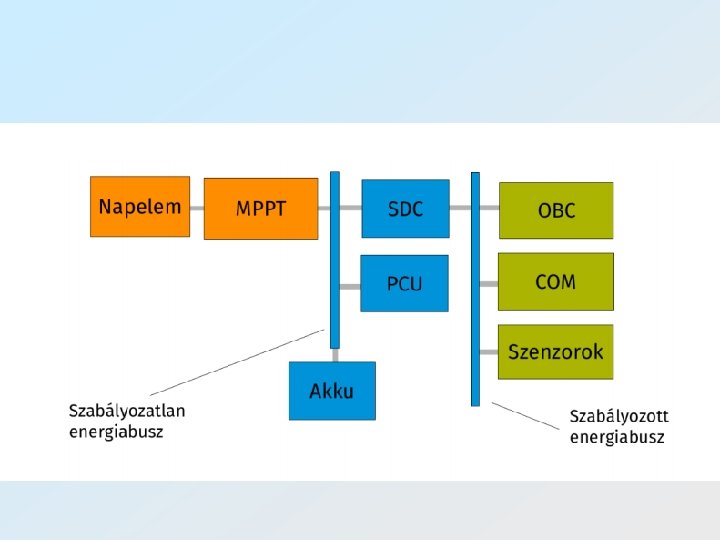

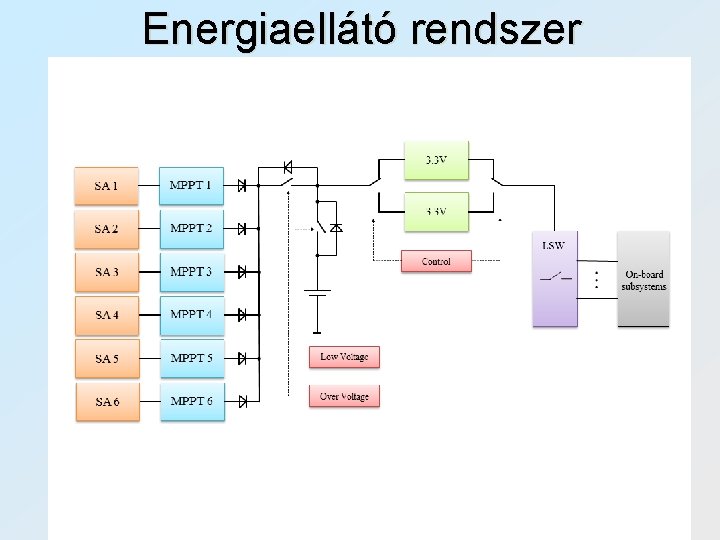

Energiaellátó rendszer

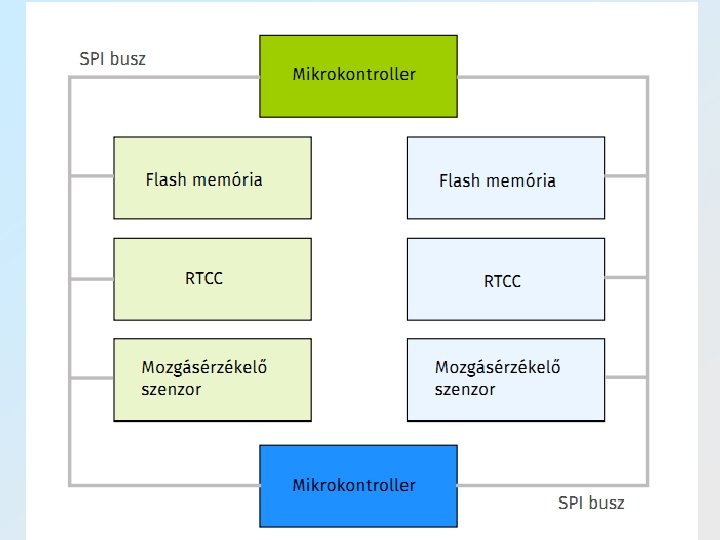

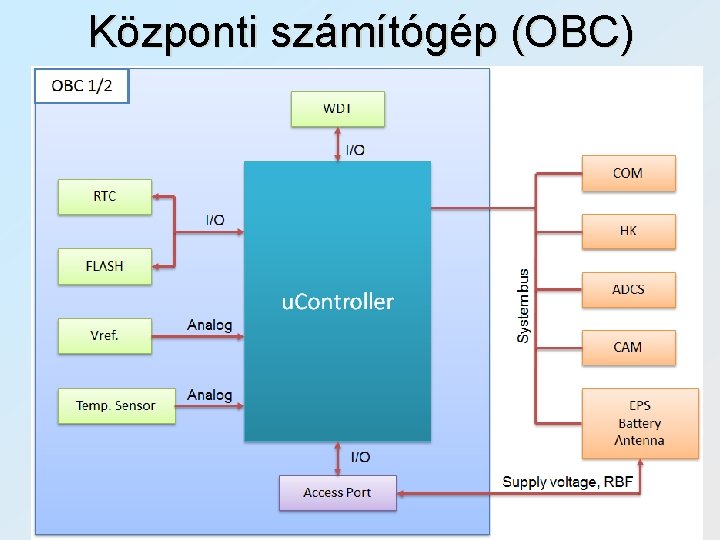

Központi számítógép (OBC)

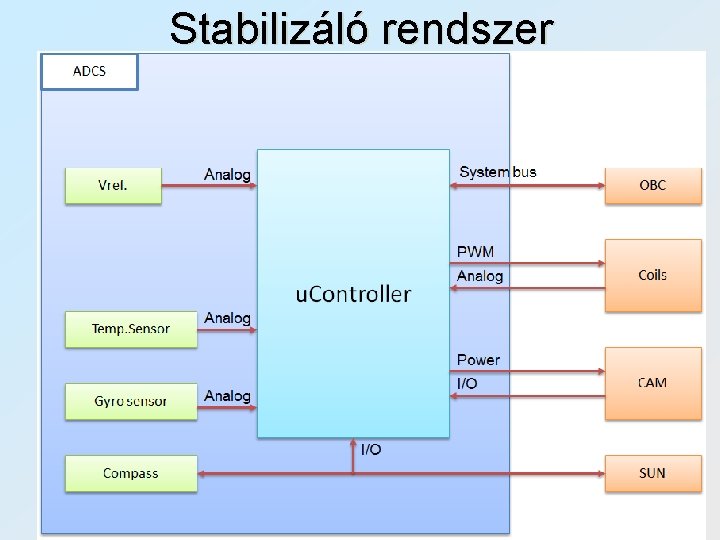

Stabilizáló rendszer

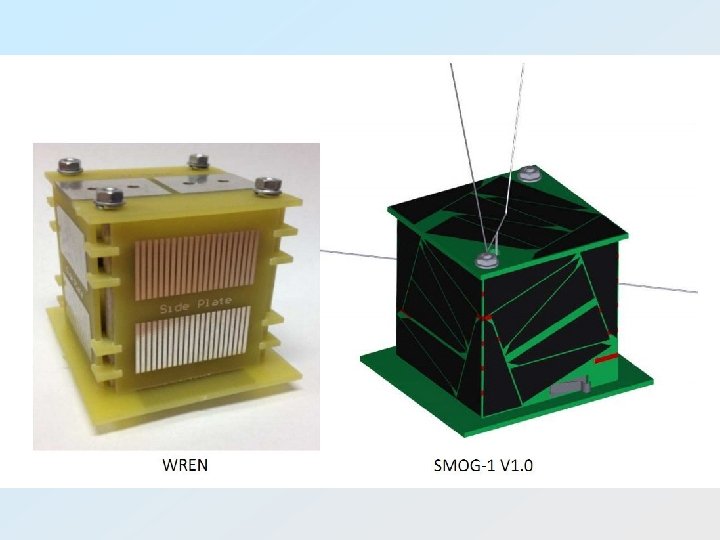

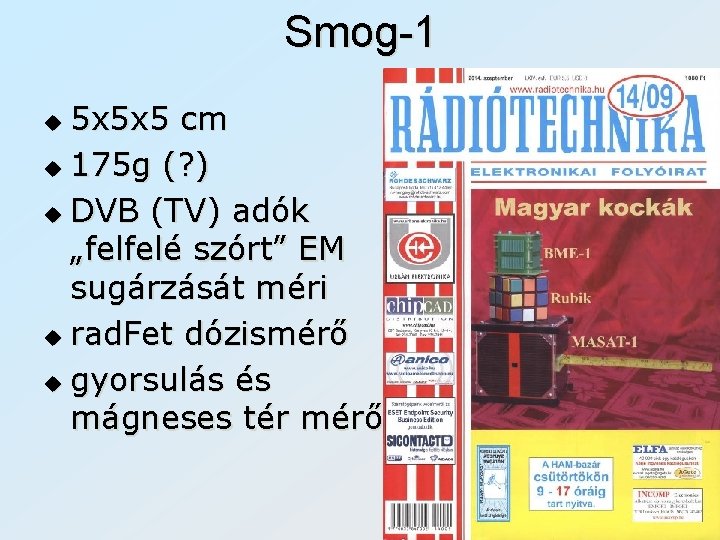

Smog-1 5 x 5 x 5 cm u 175 g (? ) u DVB (TV) adók „felfelé szórt” EM sugárzását méri u rad. Fet dózismérő u gyorsulás és mágneses tér mérő u

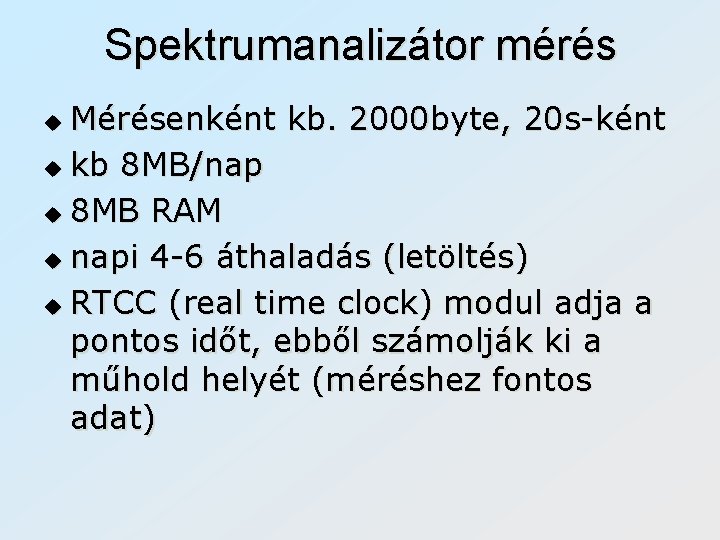

Spektrumanalizátor mérés Mérésenként kb. 2000 byte, 20 s-ként u kb 8 MB/nap u 8 MB RAM u napi 4 -6 áthaladás (letöltés) u RTCC (real time clock) modul adja a pontos időt, ebből számolják ki a műhold helyét (méréshez fontos adat) u

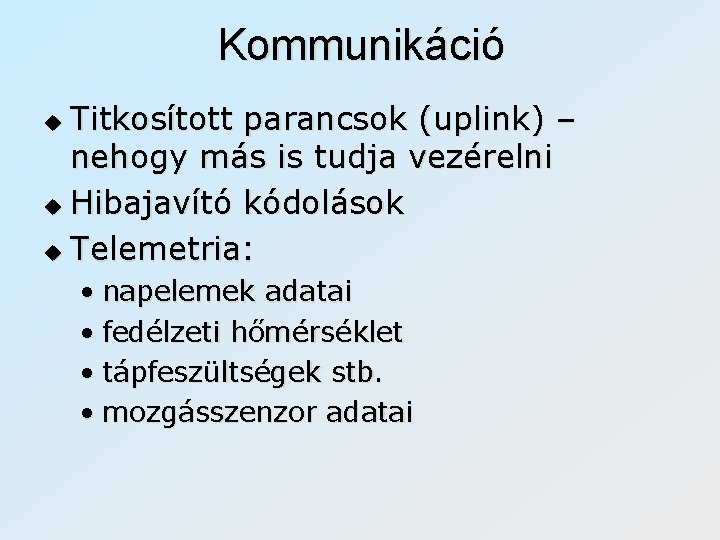

Kommunikáció Titkosított parancsok (uplink) – nehogy más is tudja vezérelni u Hibajavító kódolások u Telemetria: u • napelemek adatai • fedélzeti hőmérséklet • tápfeszültségek stb. • mozgásszenzor adatai

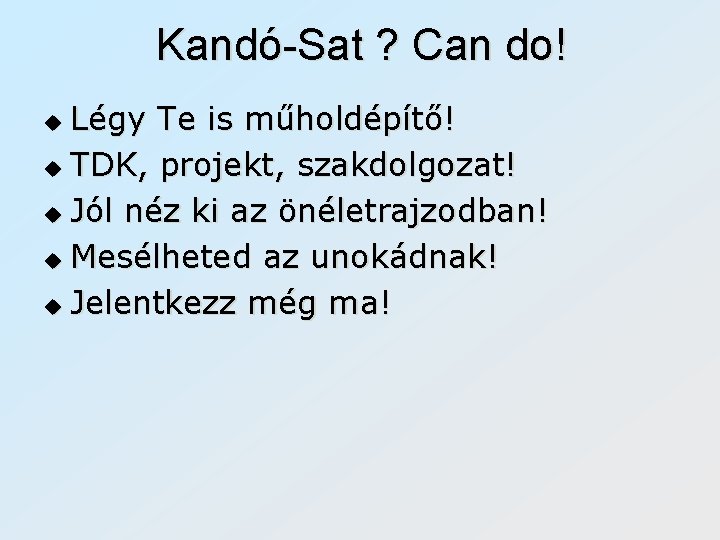

Kandó-Sat ? Can do! Légy Te is műholdépítő! u TDK, projekt, szakdolgozat! u Jól néz ki az önéletrajzodban! u Mesélheted az unokádnak! u Jelentkezz még ma! u
