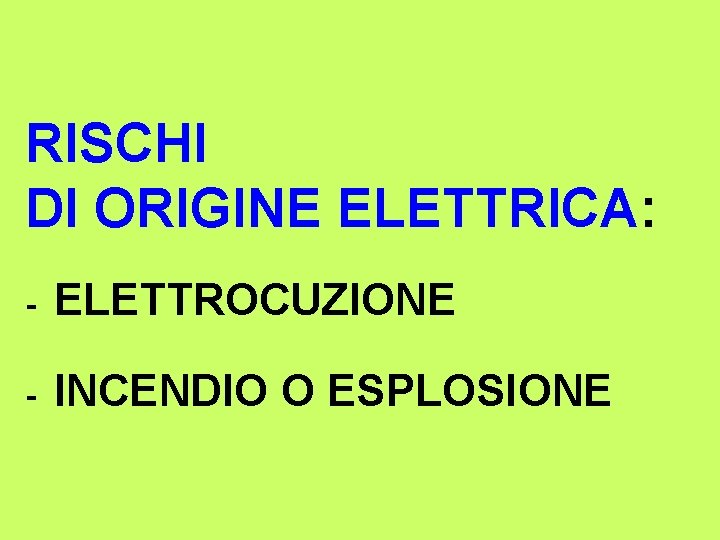

RISCHI DI ORIGINE ELETTRICA: - ELETTROCUZIONE - INCENDIO O ESPLOSIONE

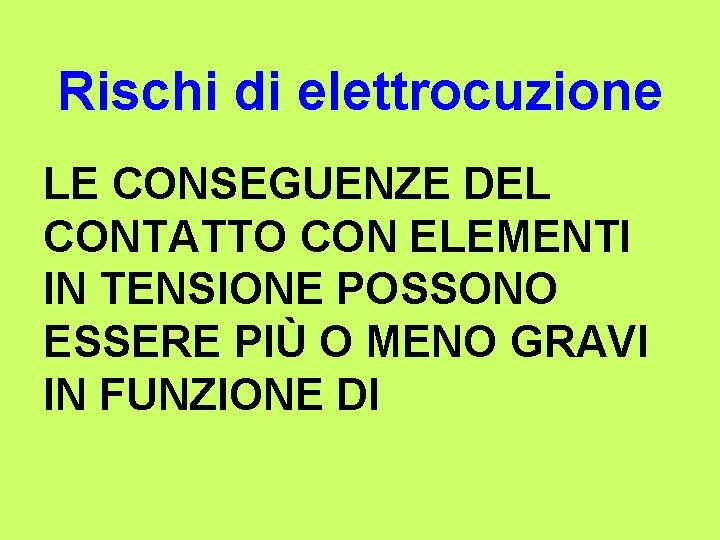

Rischi di elettrocuzione LE CONSEGUENZE DEL CONTATTO CON ELEMENTI IN TENSIONE POSSONO ESSERE PIÙ O MENO GRAVI IN FUNZIONE DI
- DELL’INTENSITÀ DI CORRENTE CHE PASSA ATTRAVERSO IL CORPO UMANO - DELLA DURATA DELLA STESSA
Intensità di corrente 1 5 m. A Effetti fisiologici NON PERICOLOSA, RAPPRESENTA LA SOGLIA DELLA PERCEZIONE
Intensità di corrente 5 30 m. A Effetti fisiologici INIZIO DELLA SCOSSA ELETTRICA, SI MANIFESTANO INVOLONTARIE CONTRAZIONI DI MUSCOLI DELLA MANO E DEL BRACCIO (TETANIZZAZIONE).
Intensità di corrente 30 80 m. A Effetti fisiologici ESTENSIONE DELLA TETANIZZAZIONE ALLA CASSA TORACICA ED AI MUSCOLI DEL CUORE.

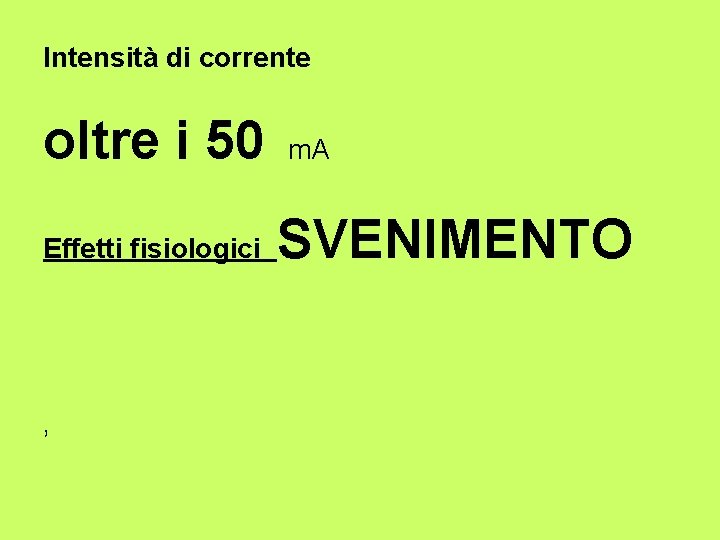

Intensità di corrente oltre i 50 Effetti fisiologici , m. A SVENIMENTO
Intensità di corrente Oltre 80 m. A Effetti fisiologici FIBRILLAZIONE CARDIACA, PARALISI DEI CENTRI NERVOSI RESPIRATORI. L’EFFETTO È QUASI SEMPRE MORTALE.
RISCHI DI ELETTROCUZIONE PER CONTATTI DIRETTI
CONTATTO DIRETTO
CONTATTO DIRETTO

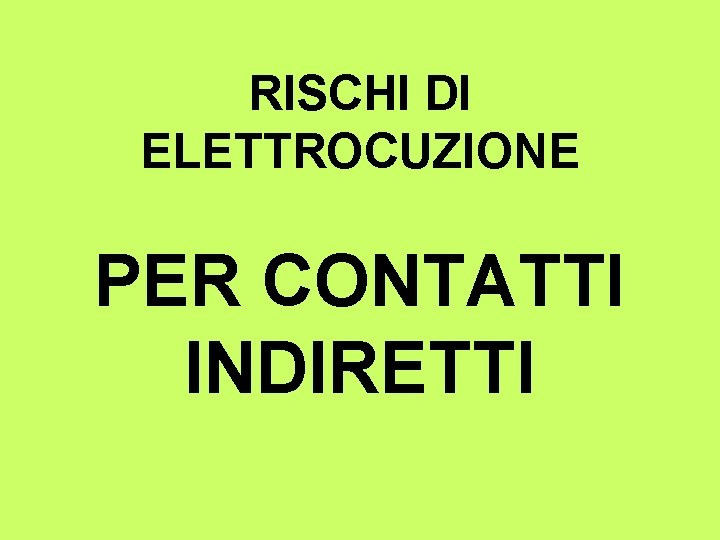

RISCHI DI ELETTROCUZIONE PER CONTATTI INDIRETTI
INTERRUTTORE DIFFERENZIALE BIPOLARE 230 V
INTERRUTTORE DIFFERENZIALE TRIFASE 400 V
INTERRUTTORE DIFFERENZIALE L'interruttore differenziale, comunemente detto salvavita facendo riferimento al vecchio interruttore differenziale della BTicino è un dispositivo di sicurezza in grado di interrompere il flusso elettrico di energia in un circuito elettrico
IN CASO DI GUASTO VERSO TERRA (DISPERSIONE ELETTRICA) O FASE-TERRA FORNENDO DUNQUE PROTEZIONE ANCHE VERSO MACROSHOCK ELETTRICO SIA DIRETTO CHE INDIRETTO SULLE PERSONE A RISCHIO.
ZONE DI INTENSITA’ DI CORRENTE .
. ZONA 1 GLI EFFETTI DI NORMA NON SONO PERCETTIBILI
. ZONA 2 GLI EFFETTI NOCIVI DAL PUNTO DI VISTA MEDICO DI NORMA NON SONO ANCORA PRESENTI
. ZONA 3 DI NORMA IL PERICOLO DI FIBRILLAZIONE CARDIACA NON E’ ANCORA PRESENTE
. ZONA 4 E’ POSSIBILE LA COMPARSA DI FIBRILLAZIONE CARDIACA

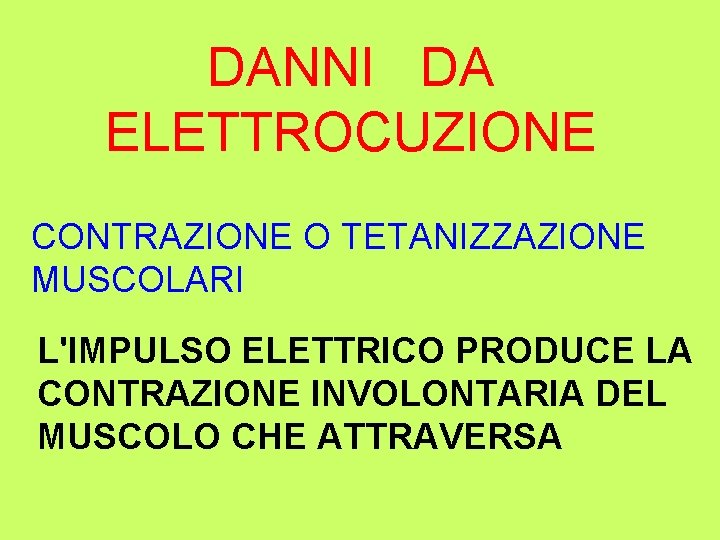

DANNI DA ELETTROCUZIONE CONTRAZIONE O TETANIZZAZIONE MUSCOLARI L'IMPULSO ELETTRICO PRODUCE LA CONTRAZIONE INVOLONTARIA DEL MUSCOLO CHE ATTRAVERSA
DANNI DA ELETTROCUZIONE CONTRAZIONE O TETANIZZAZIONE MUSCOLARE IL RISULTATO DI TALI CONTRAZIONI È L'IMPOSSIBILITÀ, DA PARTE DELL'INFORTUNATO, DI STACCARSI DAL PUNTO DI CONTATTO;
DANNI DA ELETTROCUZIONE CONTRAZIONE O TETANIZZAZIONE MUSCOLARE Se si viene investiti da correnti elevate (per esempio quelle generate da 400 V trifase) tutti i muscoli vengono interessati dalla contrazione provocando movimenti che possono generare salti dell'infortunato.

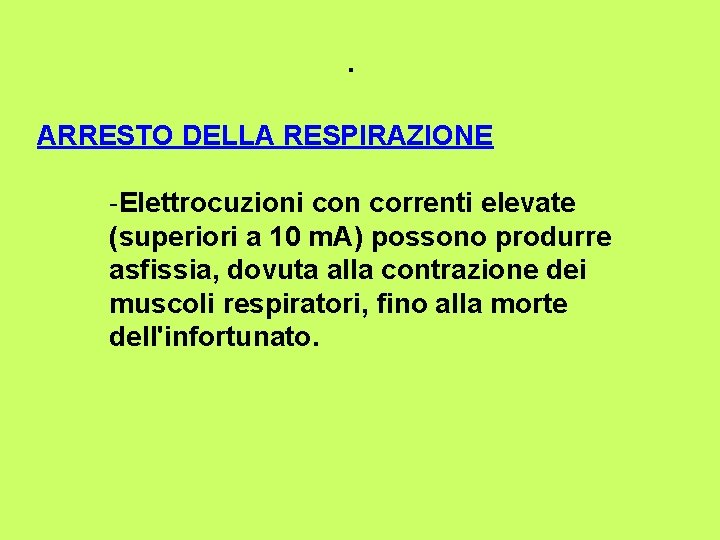

. ARRESTO DELLA RESPIRAZIONE -Elettrocuzioni con correnti elevate (superiori a 10 m. A) possono produrre asfissia, dovuta alla contrazione dei muscoli respiratori, fino alla morte dell'infortunato.
. ALTERAZIONI CARDIACHE Correnti da 80 m. A a 4 A con tensioni tra i 300 e gli 800 V provocano l'arresto del cuore per contrazione; Le fibre cardiache ricevendo segnali elettrici eccessivi si contraggono disordinatamente; Una volta innescata, la fibrillazione continua anche al cessare del passaggio di corrente; Per salvare l'infortunato occorre il massaggio cardiaco e la respirazione artificiale fino all'applicazione di un defibrillatore.

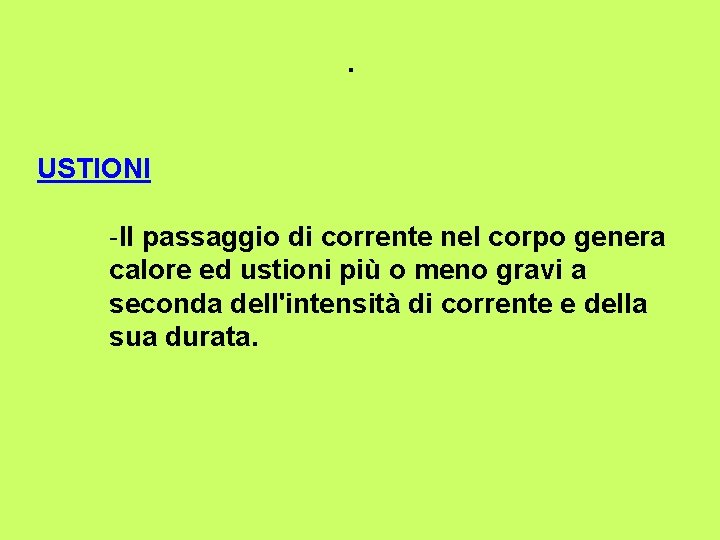

. USTIONI -Il passaggio di corrente nel corpo genera calore ed ustioni più o meno gravi a seconda dell'intensità di corrente e della sua durata.
. PRIMO SOCCORSO 1) STACCARE L’INFORTUNATO DAL CONTATTO CON LA CORRENTE (ARRENZIONE A NON TOCCARE L’INFORTUNATO) 2) RESPITAZIONE ARTIFICIALE 3) MASSAGGIO CARDIACO
. PROTEZIONI DA RISCHI DI ESPLOSIONI O INCENDIO - Impianto elettrico PROGETTATO e correttamente accuratamente REALIZZATO per evitare corti circuiti - AERARE i locali interessati DA FUGHE DI GAS ACCENDERE LA LUCE PRIMA DI
-CONDUTTORI PROTETTI CON INTERRUTTORI AUTOMATICI MAGNETOTERMICI CON CORRENTE DI INTERVENTO CORRELATA ALLA SEZIONE DEI CAVI ONDE EVITARE SOVRACCARICO DELL’IMPIANTO E ANOMALO SURRISCALDAMENTO DEI CONDUTTORI.
. ATTENZIONE AGLI IMPIANTI ELETTRICI - NON REALIZZATI A NORMA - NON CONTROLLATI E NON SOTTOPOSTI A MANUTENZIONA PERIODICA

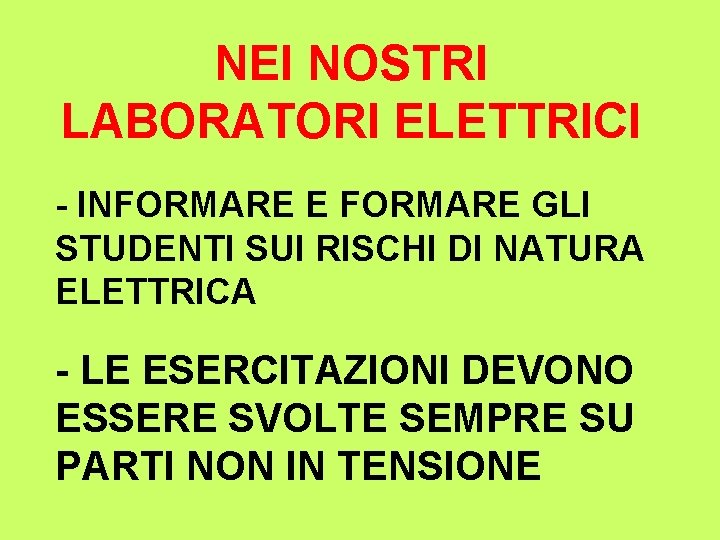

NEI NOSTRI LABORATORI ELETTRICI - INFORMARE E FORMARE GLI STUDENTI SUI RISCHI DI NATURA ELETTRICA - LE ESERCITAZIONI DEVONO ESSERE SVOLTE SEMPRE SU PARTI NON IN TENSIONE
NEI NOSTRI LABORATORI ELETTRICI IL COLLAUDO IN TENSIONE DEI CIRCUITI DEVE ESSERE EFFETTUATO SOLO CON LA PRESENZA ATTENTA DELL'INSEGNANTE.
FOTOGRAFIE DI INFORTUNI … GUARDATE SOLO SE NON VI IMPRESSIONATE
