RIP das Routing Information Protocol

RIP das Routing Information Protocol

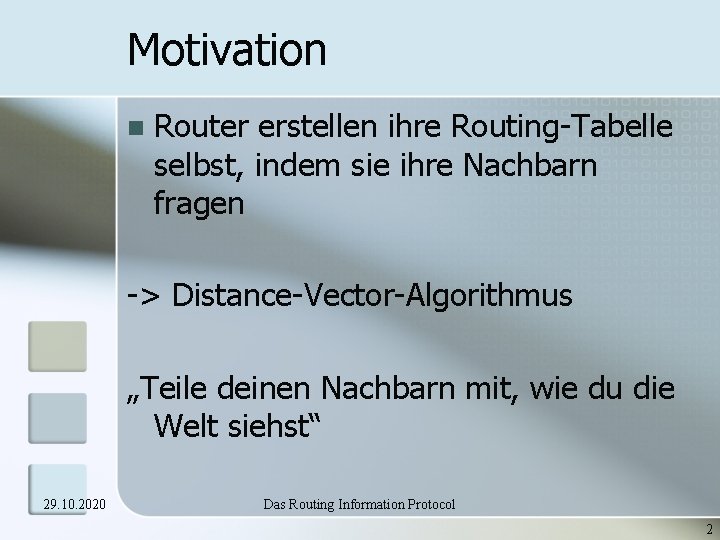

Motivation n Router erstellen ihre Routing-Tabelle selbst, indem sie ihre Nachbarn fragen -> Distance-Vector-Algorithmus

Motivation n Router erstellen ihre Routing-Tabelle selbst, indem sie ihre Nachbarn fragen -> Distance-Vector-Algorithmus „Teile deinen Nachbarn mit, wie du die Welt siehst“ 29. 10. 2020 Das Routing Information Protocol 2

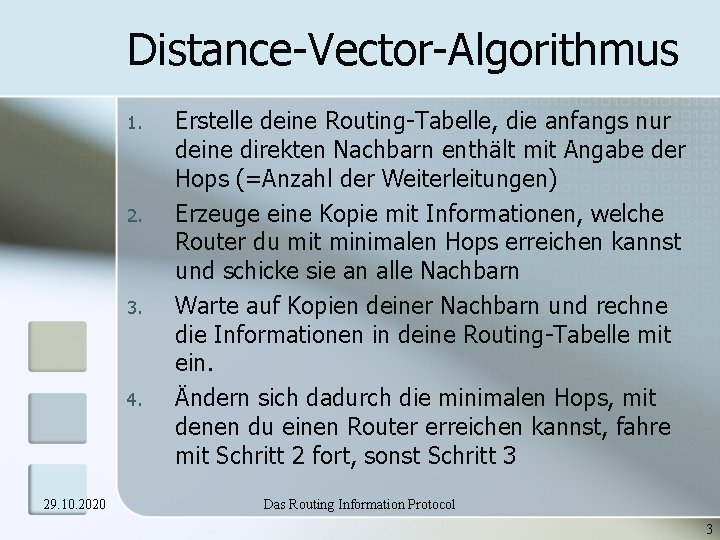

Distance-Vector-Algorithmus 1. 2. 3. 4. 29. 10. 2020 Erstelle deine Routing-Tabelle, die anfangs nur

Distance-Vector-Algorithmus 1. 2. 3. 4. 29. 10. 2020 Erstelle deine Routing-Tabelle, die anfangs nur deine direkten Nachbarn enthält mit Angabe der Hops (=Anzahl der Weiterleitungen) Erzeuge eine Kopie mit Informationen, welche Router du mit minimalen Hops erreichen kannst und schicke sie an alle Nachbarn Warte auf Kopien deiner Nachbarn und rechne die Informationen in deine Routing-Tabelle mit ein. Ändern sich dadurch die minimalen Hops, mit denen du einen Router erreichen kannst, fahre mit Schritt 2 fort, sonst Schritt 3 Das Routing Information Protocol 3

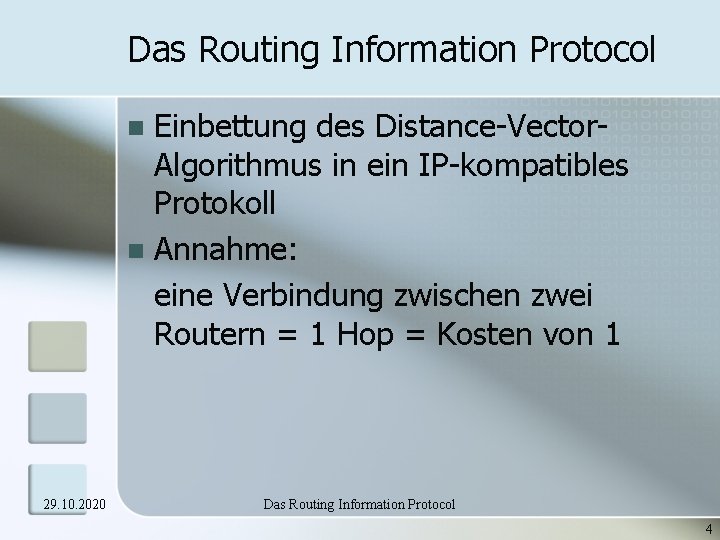

Das Routing Information Protocol Einbettung des Distance-Vector. Algorithmus in ein IP-kompatibles Protokoll n Annahme:

Das Routing Information Protocol Einbettung des Distance-Vector. Algorithmus in ein IP-kompatibles Protokoll n Annahme: eine Verbindung zwischen zwei Routern = 1 Hop = Kosten von 1 n 29. 10. 2020 Das Routing Information Protocol 4

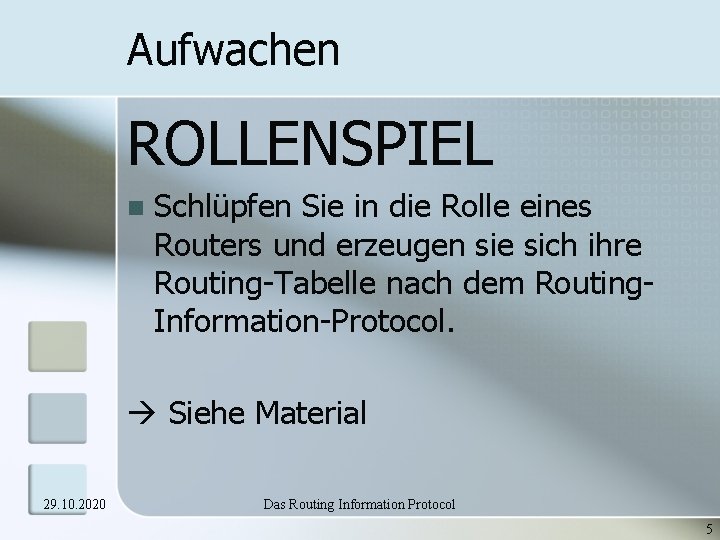

Aufwachen ROLLENSPIEL n Schlüpfen Sie in die Rolle eines Routers und erzeugen sie sich

Aufwachen ROLLENSPIEL n Schlüpfen Sie in die Rolle eines Routers und erzeugen sie sich ihre Routing-Tabelle nach dem Routing. Information-Protocol. Siehe Material 29. 10. 2020 Das Routing Information Protocol 5

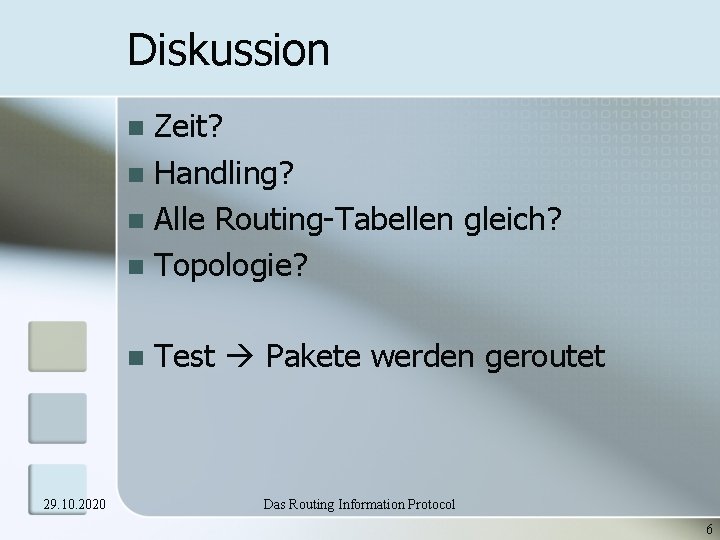

Diskussion Zeit? n Handling? n Alle Routing-Tabellen gleich? n Topologie? n n 29. 10.

Diskussion Zeit? n Handling? n Alle Routing-Tabellen gleich? n Topologie? n n 29. 10. 2020 Test Pakete werden geroutet Das Routing Information Protocol 6

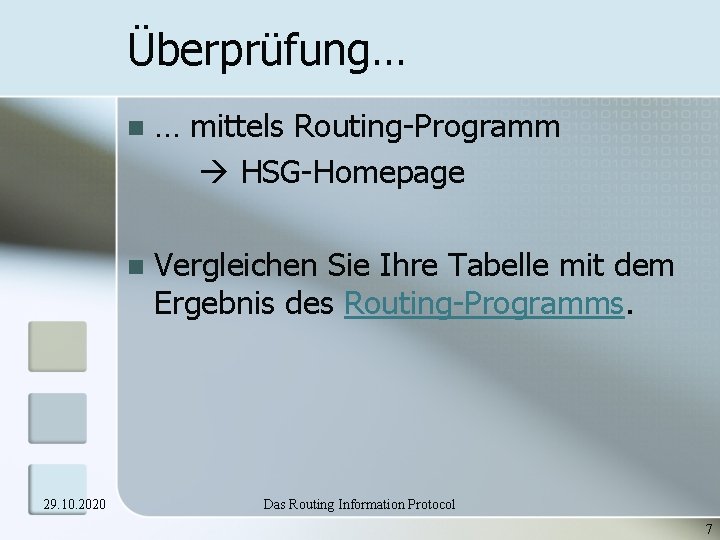

Überprüfung… 29. 10. 2020 n … mittels Routing-Programm HSG-Homepage n Vergleichen Sie Ihre Tabelle

Überprüfung… 29. 10. 2020 n … mittels Routing-Programm HSG-Homepage n Vergleichen Sie Ihre Tabelle mit dem Ergebnis des Routing-Programms. Das Routing Information Protocol 7

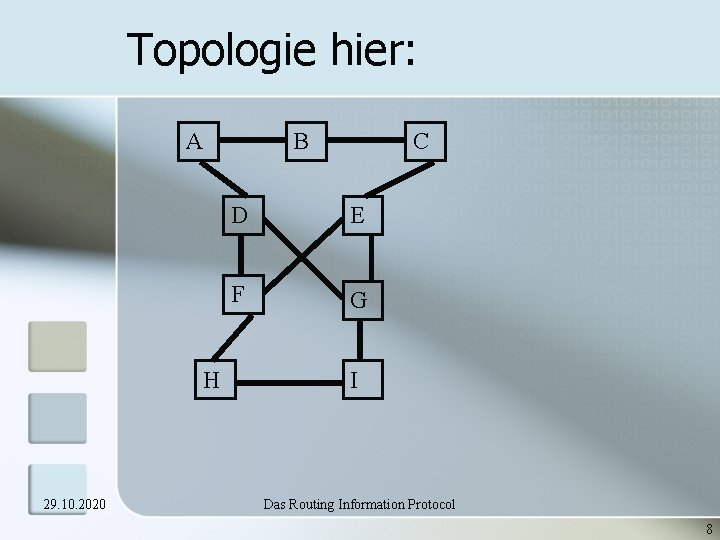

Topologie hier: A H 29. 10. 2020 B C D E F G I

Topologie hier: A H 29. 10. 2020 B C D E F G I Das Routing Information Protocol 8

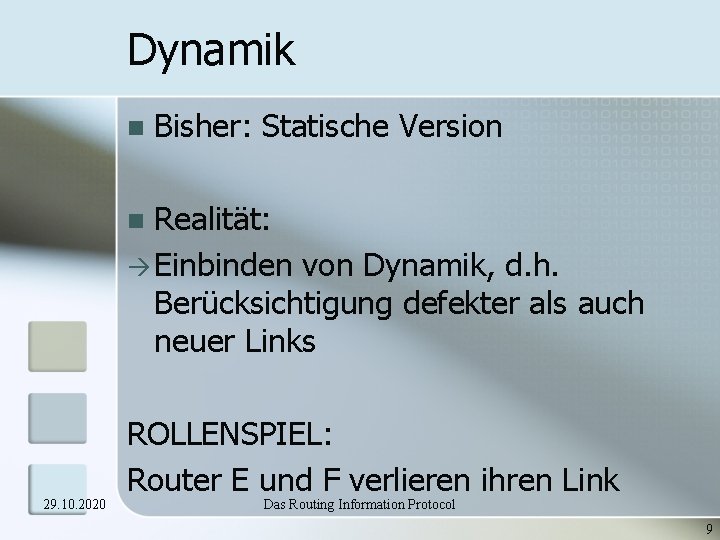

Dynamik n Bisher: Statische Version Realität: Einbinden von Dynamik, d. h. Berücksichtigung defekter als

Dynamik n Bisher: Statische Version Realität: Einbinden von Dynamik, d. h. Berücksichtigung defekter als auch neuer Links n 29. 10. 2020 ROLLENSPIEL: Router E und F verlieren ihren Link Das Routing Information Protocol 9

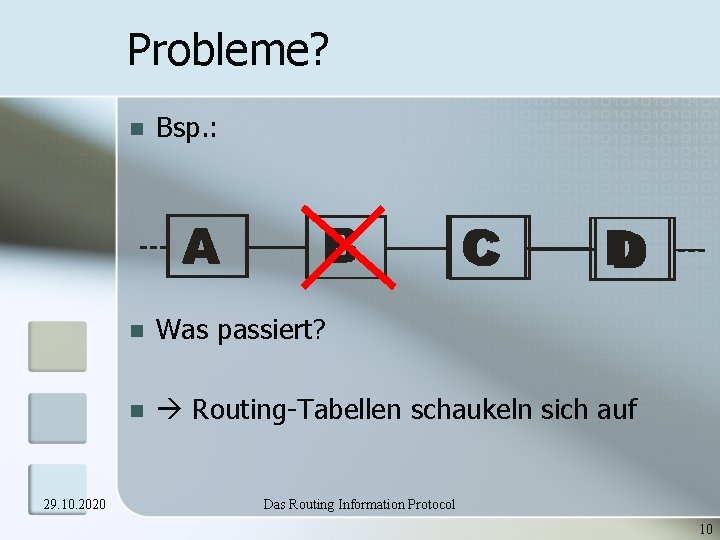

Probleme? 29. 10. 2020 n Bsp. : n Was passiert? n Routing-Tabellen schaukeln sich

Probleme? 29. 10. 2020 n Bsp. : n Was passiert? n Routing-Tabellen schaukeln sich auf Das Routing Information Protocol 10

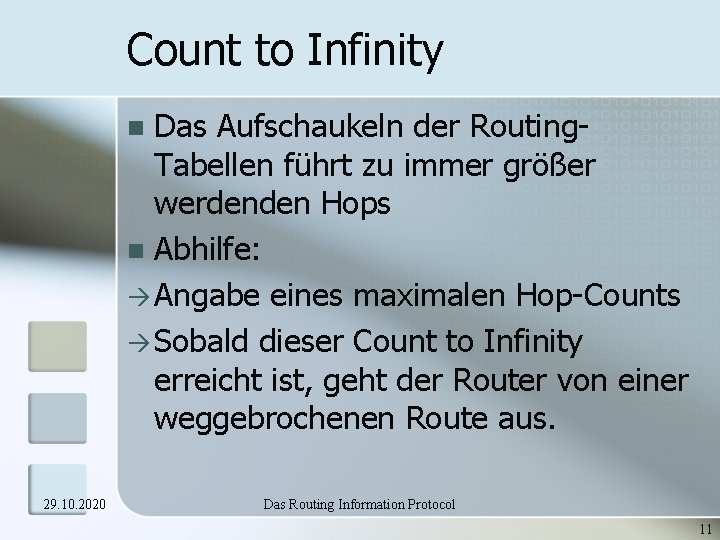

Count to Infinity Das Aufschaukeln der Routing. Tabellen führt zu immer größer werdenden Hops

Count to Infinity Das Aufschaukeln der Routing. Tabellen führt zu immer größer werdenden Hops n Abhilfe: Angabe eines maximalen Hop-Counts Sobald dieser Count to Infinity erreicht ist, geht der Router von einer weggebrochenen Route aus. n 29. 10. 2020 Das Routing Information Protocol 11

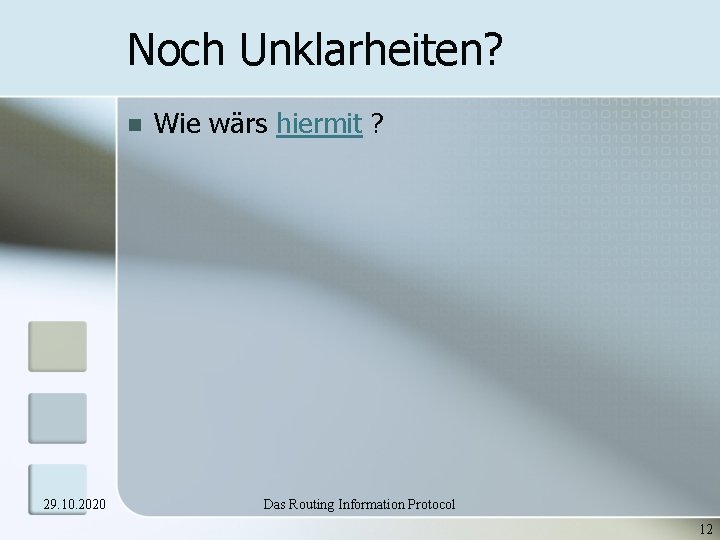

Noch Unklarheiten? n 29. 10. 2020 Wie wärs hiermit ? Das Routing Information Protocol

Noch Unklarheiten? n 29. 10. 2020 Wie wärs hiermit ? Das Routing Information Protocol 12
