Rifrazione Impulso rettilineo da un mezzo ad un

Rifrazione con deviazione • Impulso rettilineo con angolo di incidenza non nullo: deviazione •

Modello di Huygens della rifrazione • Il fronte incide in modo inclinato Franco Fasano

Modello di Huygens della rifrazione • Il fronte si riproduce secondo il principio di

Modello di Huygens della rifrazione • Dai punti A, B raggiunti in successione si

Modello di Huygens della rifrazione • Il fronte rifratto è l’inviluppo delle onde circolari

Modello di Huygens della rifrazione • Le distanze percorse dai fronti d’onda nel tempo

Modello di Huygens della rifrazione • Nei triangoli rettangoli ACH e AKC vale: v

Modello di Huygens della rifrazione • Tra gli angoli di inclinazione e le velocità

La legge conviene in questa forma Franco Fasano - Liceo di Lugo (RA)

Usando i raggi la legge è la stessa Franco Fasano - Liceo di Lugo

Per la luce • Il rapporto delle velocità è chiamato indice di rifrazione relativo

Indice di rifrazione assoluto • Si definisce indice di rifrazione assoluto di una sostanza

Relazione tra indice assoluto e relativo • Indice di rifrazione relativo tra due mezzi:

Relazione tra indice assoluto e relativo • Se si inverte il cammino della luce,

Simulazioni • http: //webphysics. ph. msstate. edu/jc/library/242/huygens. htm contiene un’applet che visualizza contemporaneamente riflessione

Slides: 16

Download presentation

Rifrazione • Impulso rettilineo da un mezzo ad un altro: cambiamento di velocità • Onde periodiche rettilinee: cambiamento di lunghezza d’onda a confermare il cambiamento di velocità • Non cambia la frequenza Franco Fasano - Liceo di Lugo (RA)

Rifrazione con deviazione • Impulso rettilineo con angolo di incidenza non nullo: deviazione • Onde periodiche rettilinee: cambiamento di direzione dei fronti d’onda Franco Fasano - Liceo di Lugo (RA)

Modello di Huygens della rifrazione • Il fronte incide in modo inclinato Franco Fasano - Liceo di Lugo (RA)

Modello di Huygens della rifrazione • Il fronte si riproduce secondo il principio di Huygens Franco Fasano - Liceo di Lugo (RA)

Modello di Huygens della rifrazione • Dai punti A, B raggiunti in successione si propagano onde circolari con velocità più bassa Franco Fasano - Liceo di Lugo (RA)

Modello di Huygens della rifrazione • Il fronte rifratto è l’inviluppo delle onde circolari emesse Franco Fasano - Liceo di Lugo (RA)

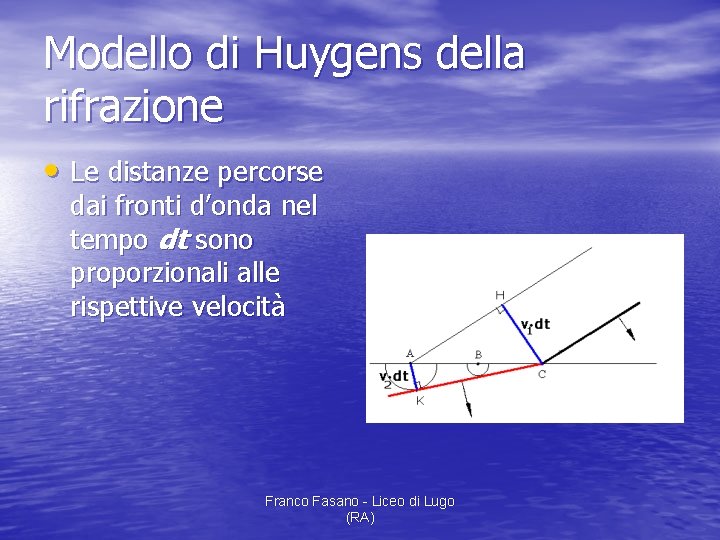

Modello di Huygens della rifrazione • Le distanze percorse dai fronti d’onda nel tempo dt sono proporzionali alle rispettive velocità Franco Fasano - Liceo di Lugo (RA)

Modello di Huygens della rifrazione • Nei triangoli rettangoli ACH e AKC vale: v 1 dt= AC*sin(i) v 2 dt= AC*sin(r) Franco Fasano - Liceo di Lugo (RA)

Modello di Huygens della rifrazione • Tra gli angoli di inclinazione e le velocità esiste la relazione di Cartesio – Snellius: Franco Fasano - Liceo di Lugo (RA)

La legge conviene in questa forma Franco Fasano - Liceo di Lugo (RA)

Usando i raggi la legge è la stessa Franco Fasano - Liceo di Lugo (RA)

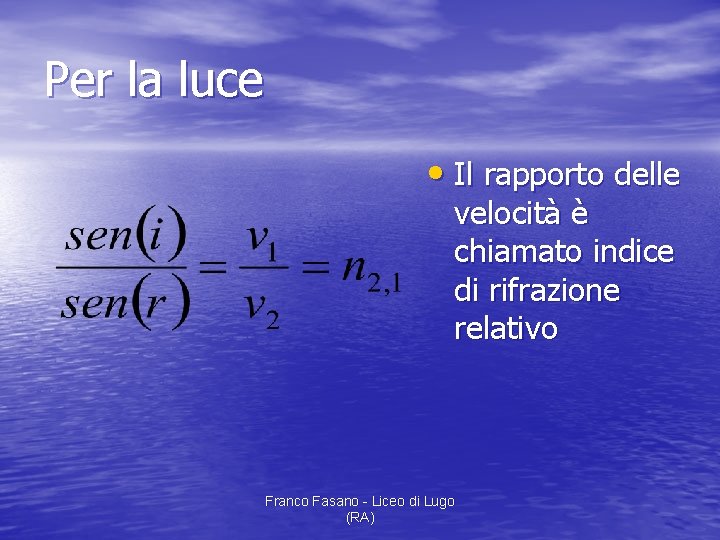

Per la luce • Il rapporto delle velocità è chiamato indice di rifrazione relativo Franco Fasano - Liceo di Lugo (RA)

Indice di rifrazione assoluto • Si definisce indice di rifrazione assoluto di una sostanza l’indice di rifrazione relativo al vuoto • Corrisponde al rapporto tra la velocità della luce nel vuoto e quella nella Franco Fasano - Liceo di Lugo sostanza (RA)

Relazione tra indice assoluto e relativo • Indice di rifrazione relativo tra due mezzi: rapporto degli indici di rifrazione assoluti Franco Fasano - Liceo di Lugo (RA)

Relazione tra indice assoluto e relativo • Se si inverte il cammino della luce, l’indice di rifrazione è il reciproco Franco Fasano - Liceo di Lugo (RA)

Simulazioni • http: //webphysics. ph. msstate. edu/jc/library/242/huygens. htm contiene un’applet che visualizza contemporaneamente riflessione e rifrazione (in inglese) Franco Fasano - Liceo di Lugo (RA)
