RIESGO ELÉCTRICO 1

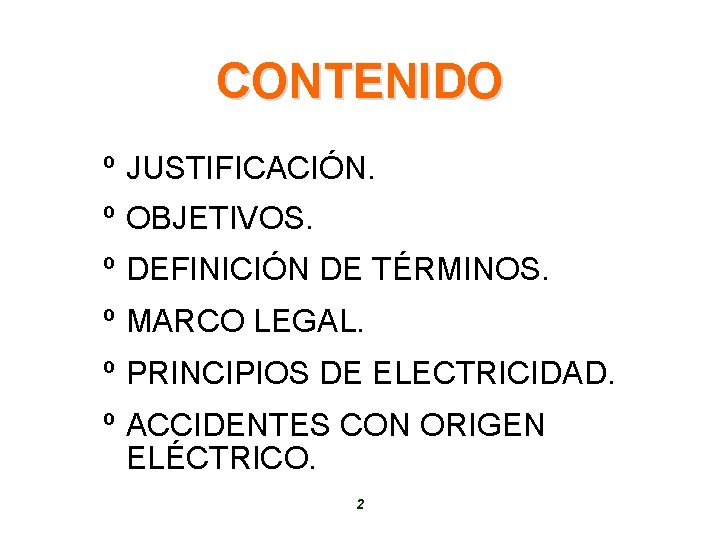

CONTENIDO º JUSTIFICACIÓN. º OBJETIVOS. º DEFINICIÓN DE TÉRMINOS. º MARCO LEGAL. º PRINCIPIOS DE ELECTRICIDAD. º ACCIDENTES CON ORIGEN ELÉCTRICO. 2

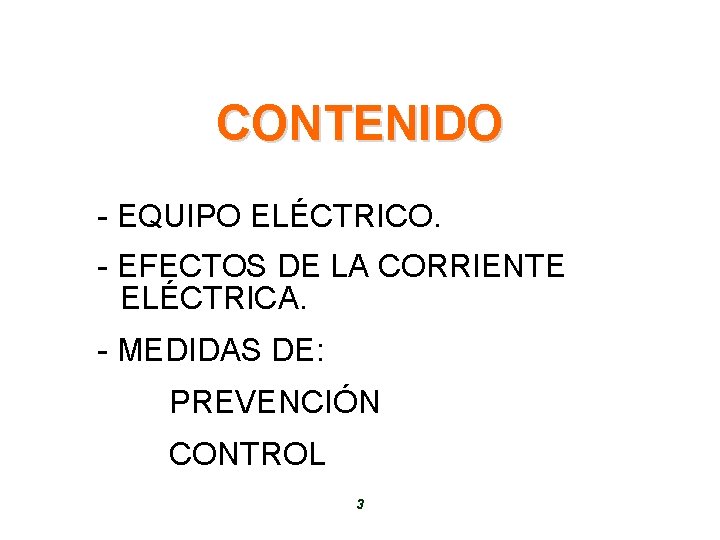

CONTENIDO - EQUIPO ELÉCTRICO. - EFECTOS DE LA CORRIENTE ELÉCTRICA. - MEDIDAS DE: PREVENCIÓN CONTROL 3

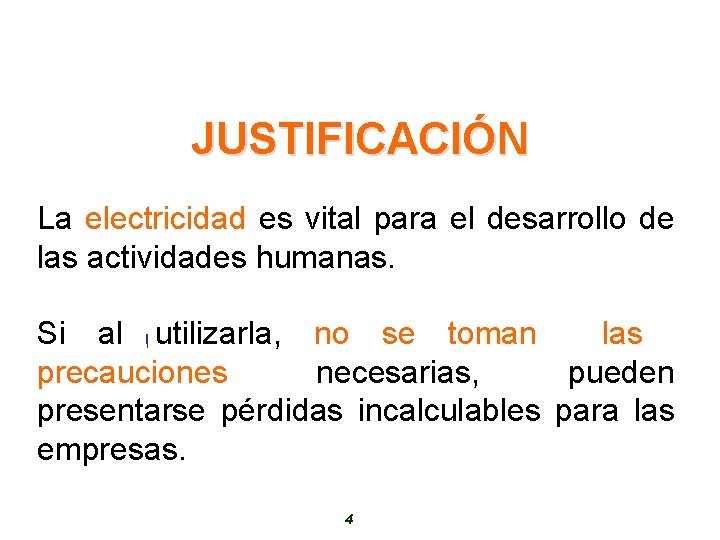

JUSTIFICACIÓN La electricidad es vital para el desarrollo de las actividades humanas. Si al utilizarla, no se toman las precauciones necesarias, pueden presentarse pérdidas incalculables para las empresas. 4
JUSTIFICACIÓN - Daños en los niveles físico y fisiológico. - Destrucción de equipos, pérdidas de servicio o información, etc. 5
OBJETIVOS Identificar el proceso de la energía eléctrica. ° Conocer los factores que inciden al circular la corriente eléctrica en el cuerpo humano. ° Identificar los tipos de riesgos eléctricos. ° Conocer las normas de seguridad. ° Medidas preventivas y de control del riesgo eléctrico. 6
FIN Eliminar los accidentes y las pérdidas debidas a la corriente eléctrica. 7

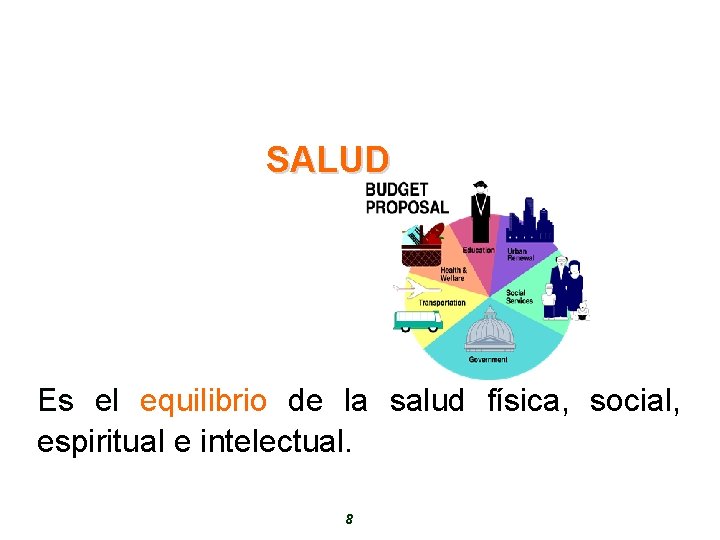

SALUD Es el equilibrio de la salud física, social, espiritual e intelectual. 8
SALUD OCUPACIONAL ° Promover el bienestar de los trabajadores, prevenir accidentes de trabajo y enfermedades profesionales, ubicándolos en ambientes de trabajo saludables. 9
TRABAJO "Actividad básica y exclusiva del ser humano; por medio de ella el hombre establece relación con la naturaleza, naturaleza la transforma y el hombre a su vez se transforma a sí mismo" (Engels). 10
TRABAJO SALUDABLE ° Promoción de la salud. ° Manejo de recursos humanos. ° Salud Ocupacional y Seguridad. ° Desarrollo sostenible. 11
ACCIDENTE DE TRABAJO Son todas lesiones que presenta el trabajador, cuando ocurren de manera súbita, mientras que se realizan las labores cotidianas en el sitio de trabajo y que generan incapacidad para continuar laborando. 12
CODIGO ELÉCTRICO COLOMBIANO ° Toma como referencia la Norma (NFPA 70). ° Establece las disposiciones que rigen para las instalaciones eléctricas, residenciales, industriales, e instalaciones en lugares especiales. 13
CODIGO ELÉCTRICO COLOMBIANO ° El objeto es garantizar instalaciones seguras y técnicamente bien diseñadas. ° El propósito es la salvaguardia real de las personas y propiedades de los peligros que implica el uso de la electricidad. 14
GESTIÓN EN SALUD OCUPACIONAL º Ley 9 de 1979 Salud Ocupacional. º Resolución 2400 de mayo 22 de 1979. Normas y seguridad en los establecimientos de trabajo. 16
GESTIÓN EN SALUD OCUPACIONAL. ° Resolución 2013 de junio 6 de 1986. Funcionamiento de los Comités Paritarios de Salud Ocupacional. ° Resolución 1016 de marzo 31 de 1989. Reglamento de la Organización Funcionamiento de los PSO. 16
GESTIÓN EN SALUD OCUPACIONAL ° Decreto 1295 9 de junio de 1994 Sistema General de riesgos - CSO. ° Decreto 1931 de 1994. Tabla de Clasificación de Actividades Económicas para el Sistema General de Riesgos Profesionales. 17

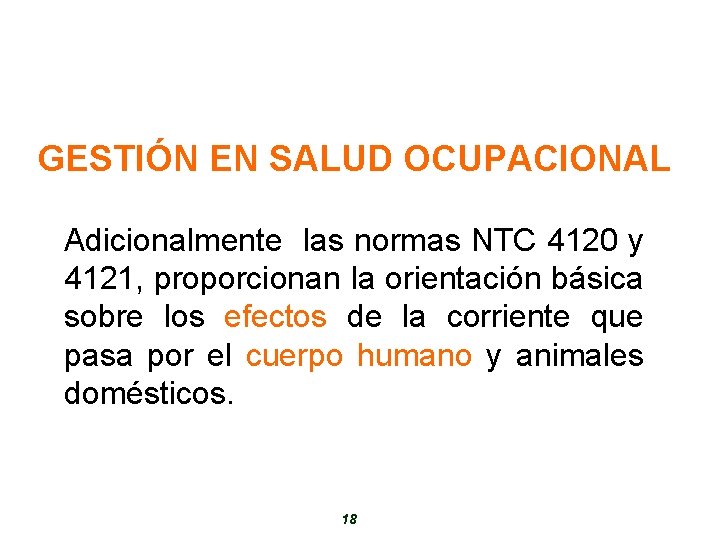

GESTIÓN EN SALUD OCUPACIONAL Adicionalmente las normas NTC 4120 y 4121, proporcionan la orientación básica sobre los efectos de la corriente que pasa por el cuerpo humano y animales domésticos. 18
SISTEMA PRODUCTIVO 19
PRODUCCCIÓN DE LA ENERGÍA ELÉCTRICA CENTRALES ELECTRICAS Central Térmica Central Hidráulica Central Nuclear 20 Turbinas de Vapor Motores Diesel Las maquinas motrices son turbinas hidráulicas Se aprovecha la energía los núcleos atómicos
PROCESOS DE LA ENERGÍA ELÉCTRICA GENERACIÓN TRANSMISIÓN SUBTRANSMISIÓN DISTRIBUCIÓN COMERCIALIZACIÓN Se inicia el proceso a partir de las centrales eléctricas Consiste en transportar la E. E. desde la planta de generación hasta las S/E “Hay reducción de Energía Eléctrica” Es conducir la E. E. desde los S/E hasta las residencias y las empresas. Estrategias de venta del servicio y tarifas. 21
DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA SUBESTACIONES Intemperie Poste Tipo patio En Local Tipo Pedestal En Bóveda Capsulada 22 De frente eléctrico vivo
CONFIGURACIÓN SUBESTACIÓN CAPSULADA 23
SUBESTACIÓN CAPSULADA 24

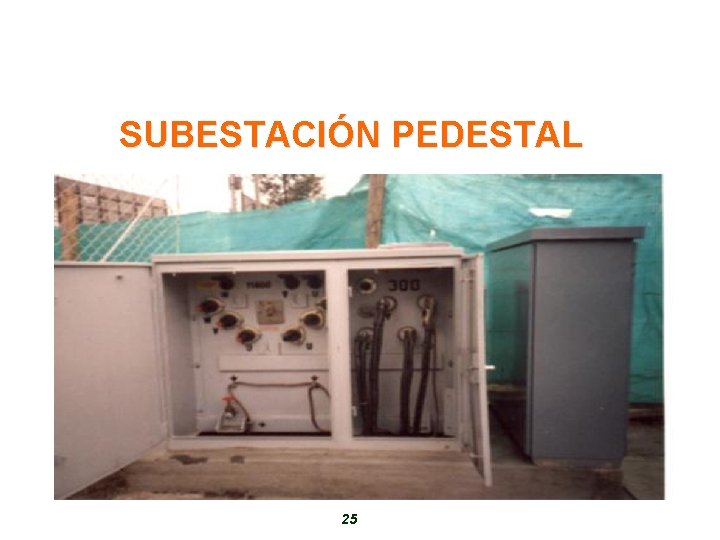

SUBESTACIÓN PEDESTAL 25
SUBESTACIÓN TIPO LOCAL 26
ACCIDENTES º Eléctricos producidos por el ambiente de trabajo. º Según la actividad laboral del trabajador. º Eléctricos en el personal operativo de las empresas. º Eléctricos en personas no expertas. 27
PRODUCIDOS POR AMBIENTE DE TRABAJO EL Dentro de las instalaciones eléctricas industriales, hay ambientes normales de trabajo. Ambientes de trabajo con gases peligrosos, temperaturas y humedad salidas de lo normal. 28
SEGÚN LA ACTIVIDAD LABORAL DEL TRABAJADOR Sectores: ° De distribución y transporte de energía ° Industrial ° Comercial ° Personal operativo de las empresas 29

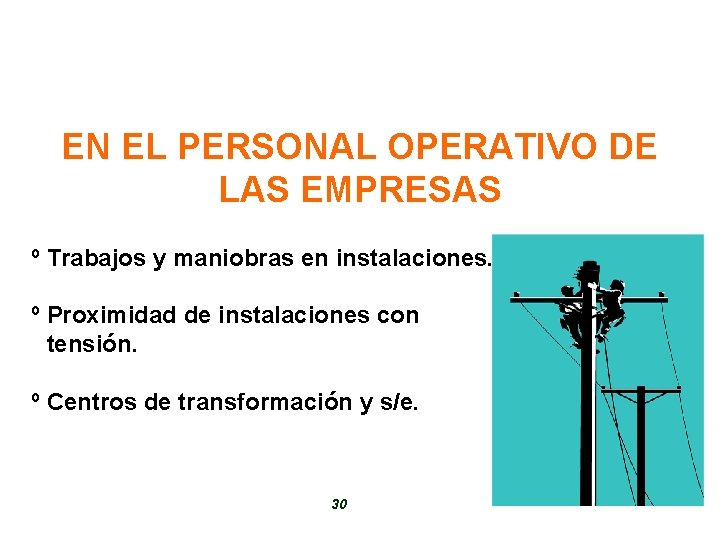

EN EL PERSONAL OPERATIVO DE LAS EMPRESAS º Trabajos y maniobras en instalaciones. º Proximidad de instalaciones con tensión. º Centros de transformación y s/e. 30

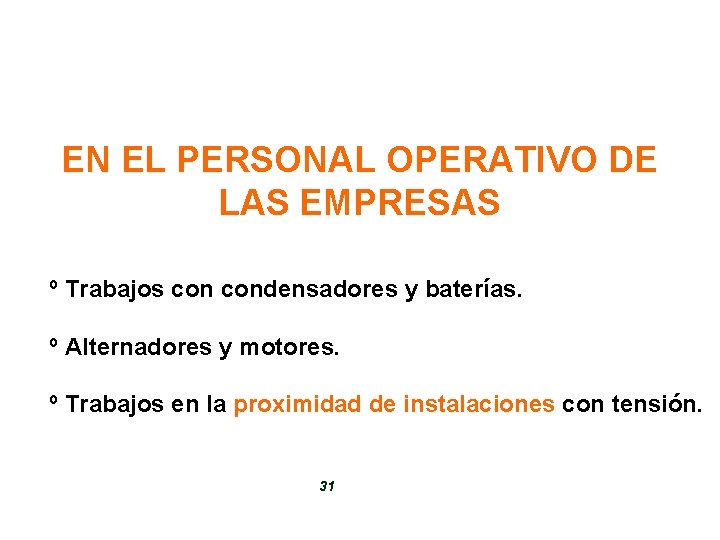

EN EL PERSONAL OPERATIVO DE LAS EMPRESAS º Trabajos condensadores y baterías. º Alternadores y motores. º Trabajos en la proximidad de instalaciones con tensión. 31
EN PERSONAS NO EXPERTAS ° Personal de mantenimiento, aseadores, oficinistas ° Personas que utilizan la electricidad: ° Actividades hogareñas, ° Lugares públicos, etc. 32
ACCIDENTES CON ORIGEN ELÉCTRICO 33

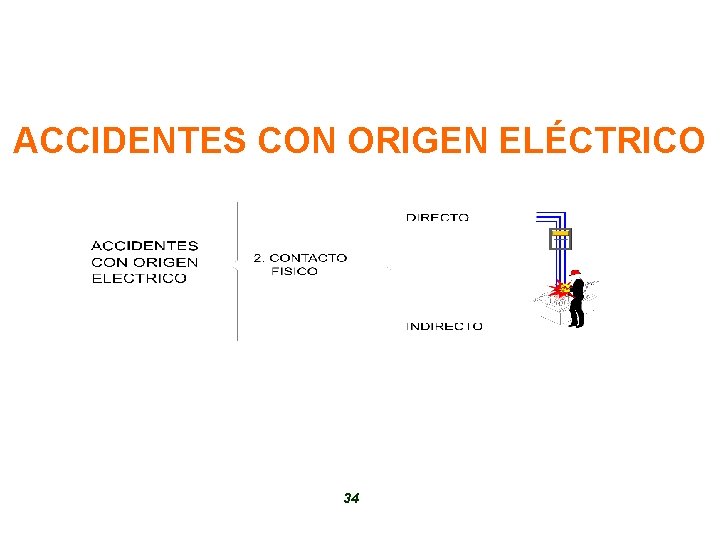

ACCIDENTES CON ORIGEN ELÉCTRICO 34

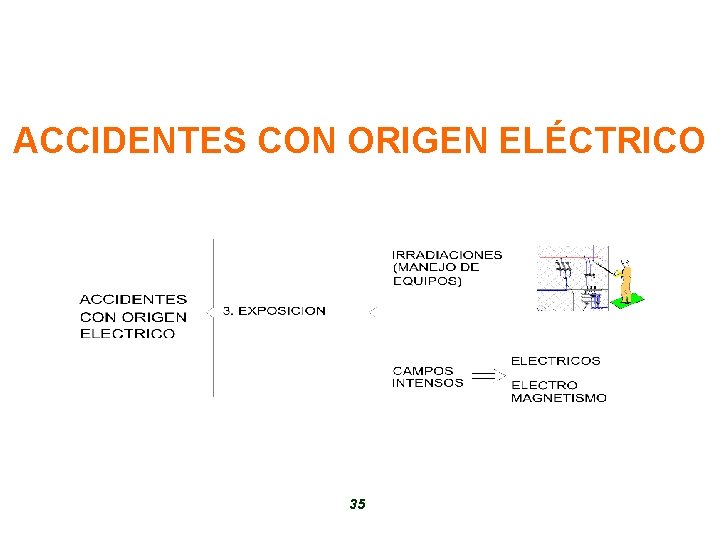

ACCIDENTES CON ORIGEN ELÉCTRICO 35
36
37
EFECTOS DE LA CORRIENTE ELÉCTRICA SOBRE EL CUERPO HUMANO ° ° ° La intensidad de la corriente. El tiempo que dura el contacto con el elemento energizado. La resistencia o impedancia. El recorrido de la corriente. La frecuencia de la corriente. Las condiciones fisiológicas del accidentado. 38
EL CUERPO COMO PARTE DE UN CIRCUITO ELÉCTRICO 39
La corriente eléctrica al pasar por el cuerpo humano lo hace como en un conductor cualquiera o sea, ajustandose a la ley de Ohm. VOLTIOS V INTENSIDAD RESISTENCIA I R 40
CONDUCCIÓN DE LOS SISTEMAS ORGANICOS Sistemas: ° Circulatorio ° Nervioso ° Muscular ° Óseo Buen conductor. Mal conductor. 41
RECORRIDO DE LA CORRIENTE POR EL CUERPO En todos los casos pueden pasar por el corazón corrientes derivadas y hacerle fibrilar si la intensidad de estas son suficientes. Manantial 42 Manantial
EFECTOS PATOLÓGICOS º º º Cosquilleo. Contracción muscular involuntaria. Contracción muscular dolorosa. Efectos fatales, si no se interrumpe la corriente. Muerte cierta, quemaduras. Quemaduras graves. 43

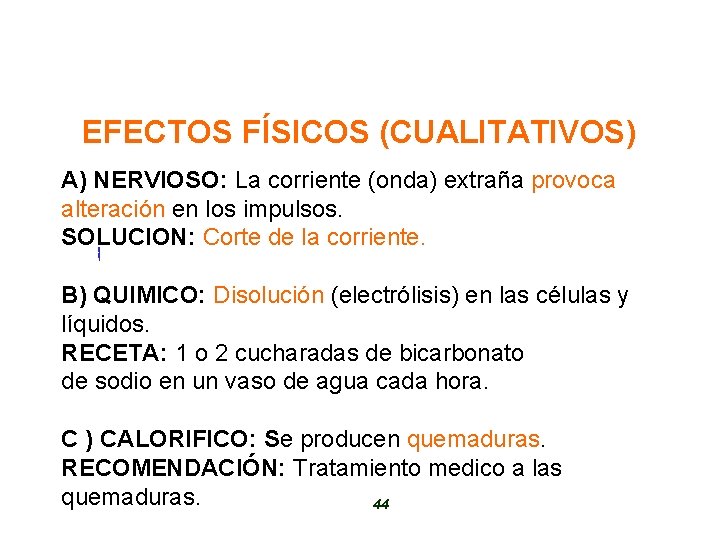

EFECTOS FÍSICOS (CUALITATIVOS) A) NERVIOSO: La corriente (onda) extraña provoca alteración en los impulsos. SOLUCION: Corte de la corriente. B) QUIMICO: Disolución (electrólisis) en las células y líquidos. RECETA: 1 o 2 cucharadas de bicarbonato de sodio en un vaso de agua cada hora. C ) CALORIFICO: Se producen quemaduras. RECOMENDACIÓN: Tratamiento medico a las quemaduras. 44
CAUSAS DE MUERTE POR ELECTROCUCIÓN - Suspensión respiratoria. - Paralización del corazón. Tetanización ----- asfixia. Inhibición de centros. Nerviosos, respiratorios. Inhibición de centros. Nerviosos, circulatorios. Fibrilación. 45
CAUSAS DE MUERTE POR ELECTROCUCION Necrosis eléctrica Quemaduras de 2 o y 3 o grados Infecciones Acidosis metabólica (Electrolisis en el organismo) 46
PROTECCIÓN CONTRA CONTACTOS DIRECTOS ° Alejamiento de las partes bajo tensión, de las personas. ° Interposición de obstáculos. ° Aislamiento de las partes de las instalaciones que están bajo tensión. ° Aislamiento del neutro del transformador. ° Uso de elementos de protección personal. 47
PROTECCIÓN CONTRA CONTACTOS INDIRECTOS ° Separación de los circuitos de utilización del circuito de alimentación. ° Emplear muy baja tensión. ° Inaccesibilidad simultánea de conductores y masas. ° Recubrimiento de masas con aislamientos de protección. ° Doble aislamiento. 48

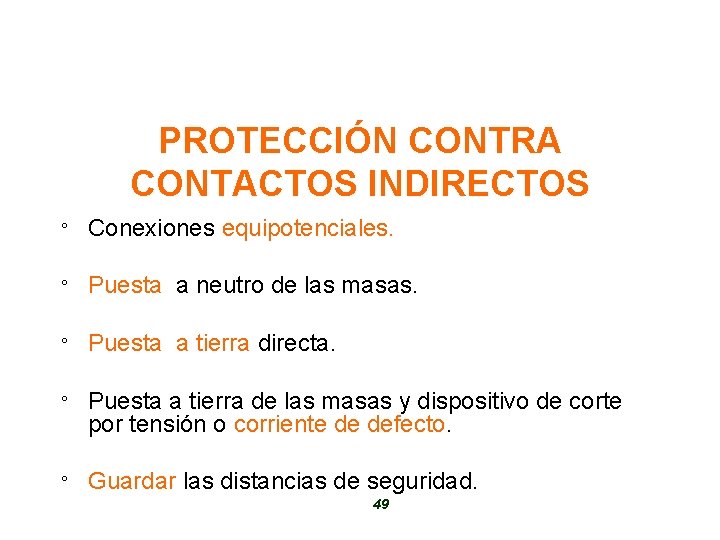

PROTECCIÓN CONTRA CONTACTOS INDIRECTOS ° Conexiones equipotenciales. ° Puesta a neutro de las masas. ° Puesta a tierra directa. ° Puesta a tierra de las masas y dispositivo de corte por tensión o corriente de defecto. ° Guardar las distancias de seguridad. 49

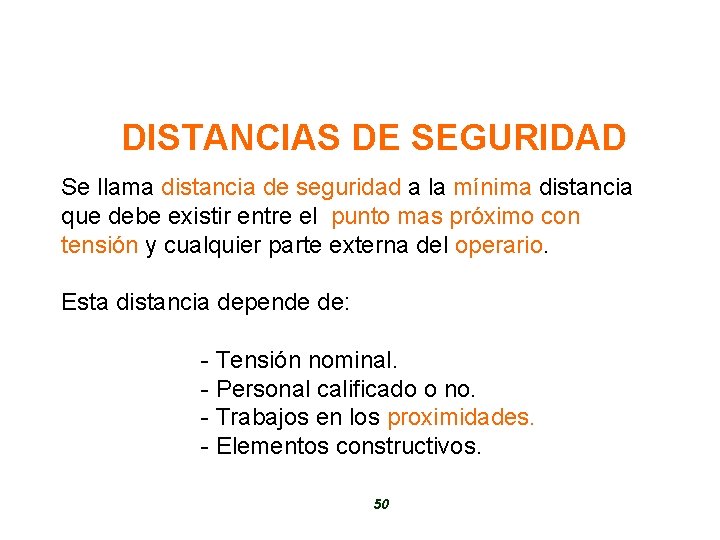

DISTANCIAS DE SEGURIDAD Se llama distancia de seguridad a la mínima distancia que debe existir entre el punto mas próximo con tensión y cualquier parte externa del operario. Esta distancia depende de: - Tensión nominal. - Personal calificado o no. - Trabajos en los proximidades. - Elementos constructivos. 50
EQUIPOS DE PROTECCIÓN PERSONAL CASCO LENTES DE SEGURIDAD CUBIERTAS PARA LOS BRAZOS CAMISAS DE MANGA LARGA ( DRIL ) GUANTES MULTIUSOS GUANTES AISLANTES OVEROL EN ALGODÓN ( DRIL ) BOTAS AISLANTES 51
SEÑALIZACIÓN Colocación de avisos en el área de trabajo mediante frases o dibujos, que indiquen y recuerden el tipo de trabajo efectuado y los riesgos existentes. Las señales se clasifican por el color y forma. 52

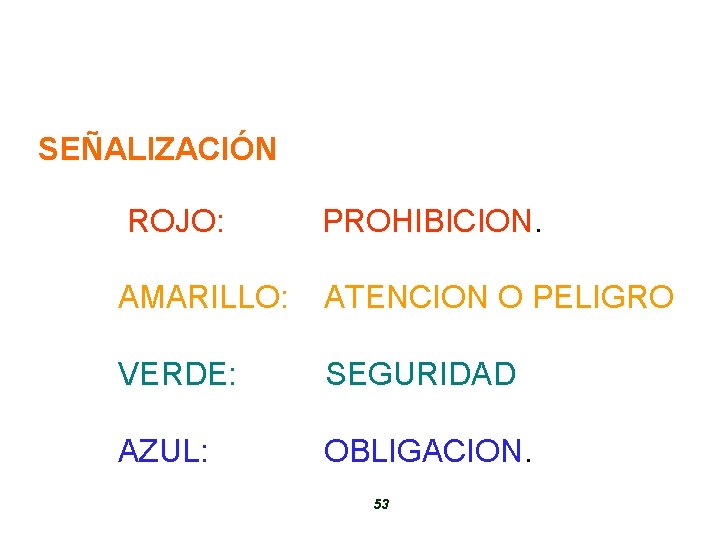

SEÑALIZACIÓN ROJO: PROHIBICION. AMARILLO: ATENCION O PELIGRO VERDE: SEGURIDAD AZUL: OBLIGACION. 53

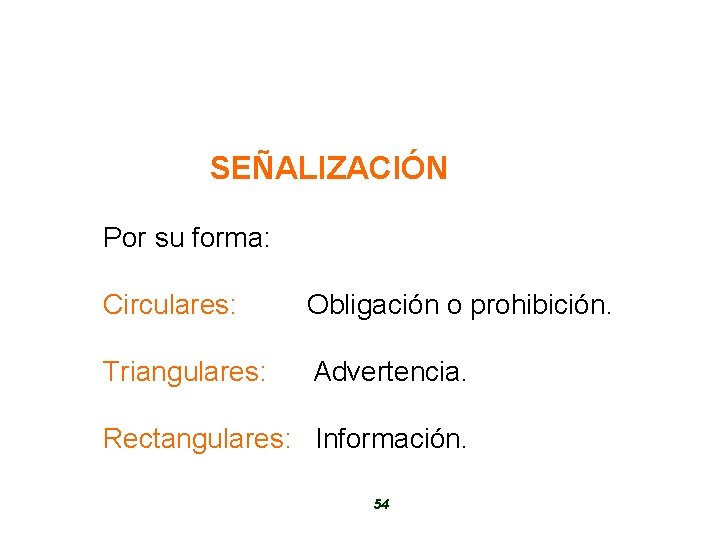

SEÑALIZACIÓN Por su forma: Circulares: Obligación o prohibición. Triangulares: Advertencia. Rectangulares: Información. 54
