Riego en el Trabajo Aplicacin Precisa de Qumicos

“Riego en el Trabajo!” Aplicación Precisa de Químicos y Fertilizantes

Enfoque de Mercado Mundial § Agricultura § Municipal § Acuarios/Aquacultura § Piscina/Spa/Paisajes de Aqua § Procesamiento Alimenticio § Industrial ü Aquas Residuales ü Agua Industrial ü Sistema de Limpieza C. I. P. ü Inyeccion de quimicos

Ámbito de Tecnología Inyectores Mazzei® Modelo SSF 1078 Modelo 0684 Modelo 1584 A Modelo ISO 2081 A Modelo SSF 02081 A Modelo ISO 0984 Modelo ISO 0484 A Modelo 4091 Modelo SSF 12050

Sistemas Venturi vs Bomba de Desplazamiento Positivo • Distribución uniforme debido a una mejor disolución de quimicos • Inyecta pulsos de nutrientes concentrados • Ninguna partes móviles—bajo mantenimiento • Más partes imoviles—alto mantenmiento • Si es necesario, la bomba de refuerzo dura más tiempo porque sólo las bombas de agua limpia. Control más fino de las tasas de succión • La bomba de refuerzo se desgasta más rápido • Mantener la precisión de tasas de la succión en el tiempo • Pérdida precisión y velocidad de tasa cuando se desgasta • Económico—Menor costo incluso si el sistema requiere una bomba de refuerzo • Más caro • Seguro incluso en sistemas de riego • En sistemas de riego presurizados a • Menor control de las tasas de • Control más fino de las tasas de succión

Inyectores Mazzei ® Los Principios Basicos

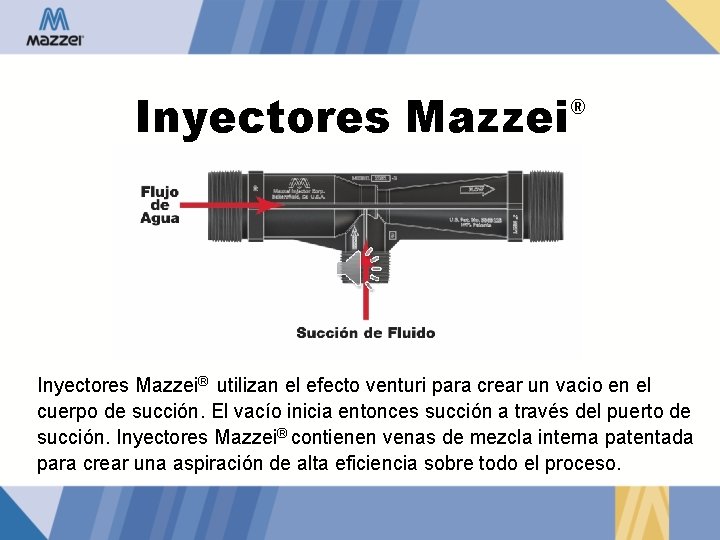

Inyectores Mazzei ® Inyectores Mazzei® utilizan el efecto venturi para crear un vacio en el cuerpo de succión. El vacío inicia entonces succión a través del puerto de succión. Inyectores Mazzei® contienen venas de mezcla interna patentada para crear una aspiración de alta eficiencia sobre todo el proceso.

Cómo Funciona un Inyector Mazzei® Cuando agua bajo de presión entra el inyector, esta comprimida dentro de la cavidad del inyector, y es convertida en una corriente de alta velocidad. El aumento de velocidad a entrar en la cavidad central resulta en reducción de la presión. Asi material aditivo es inyectado y mezclado con el corriente de agua. Cuando la corriente de aqua esta por salir, su velociadad es reducida y reconvertida a energia de presión (pero a una presión menor que la presión inicial).

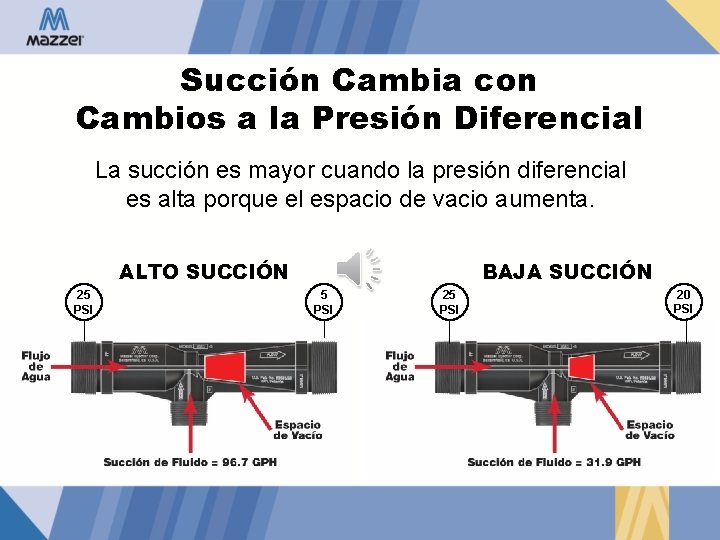

Succión Cambia con Cambios a la Presión Diferencial La succión es mayor cuando la presión diferencial es alta porque el espacio de vacio aumenta. ALTO SUCCIÓN 25 PSI BAJA SUCCIÓN 5 PSI 20 PSI

Inyector ® Mazzei Model 1078

Punto de Zero Succión

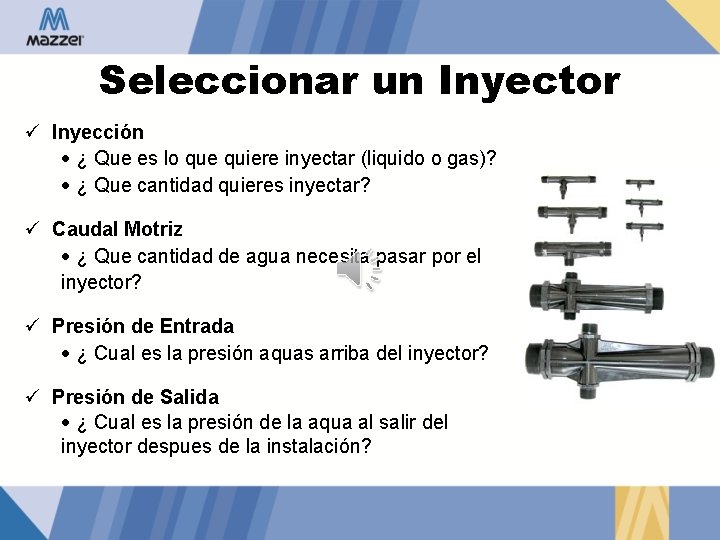

Seleccionar un Inyector ü Inyección · ¿ Que es lo que quiere inyectar (liquido o gas)? · ¿ Que cantidad quieres inyectar? ü Caudal Motriz · ¿ Que cantidad de agua necesita pasar por el inyector? ü Presión de Entrada · ¿ Cual es la presión aquas arriba del inyector? ü Presión de Salida · ¿ Cual es la presión de la aqua al salir del inyector despues de la instalación?

Otros Factores que Afectan el Inyectamiento de Liquidos Ø Densidad relativa (si el luquido no es agua) Ø Presión en la puerta de succión Ø Material debajo del inyector Ø Elevación es diferente del nivel del mar. Consulte el Boletín Tecnico 1 para cálculaciones correctivas

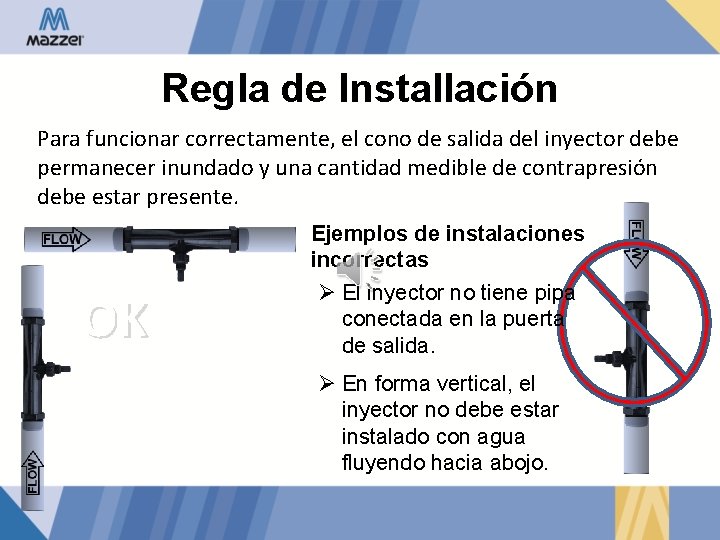

Regla de Installación Para funcionar correctamente, el cono de salida del inyector debe permanecer inundado y una cantidad medible de contrapresión debe estar presente. OK Ejemplos de instalaciones incorrectas Ø El inyector no tiene pipa conectada en la puerta de salida. Ø En forma vertical, el inyector no debe estar instalado con agua fluyendo hacia abojo.

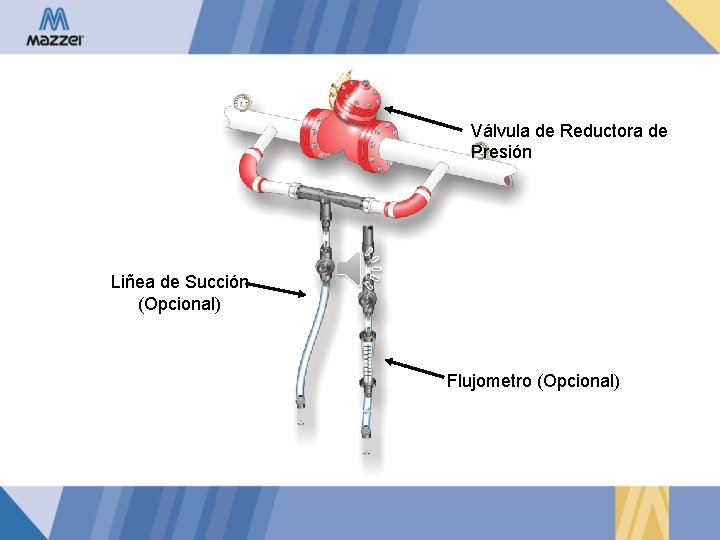

Válvula de Reductora de Presión Liñea de Succión (Opcional) Flujometro (Opcional)

Válvula Fluj o Liñea de Succión (Opcional) Flujometro (Opcional)

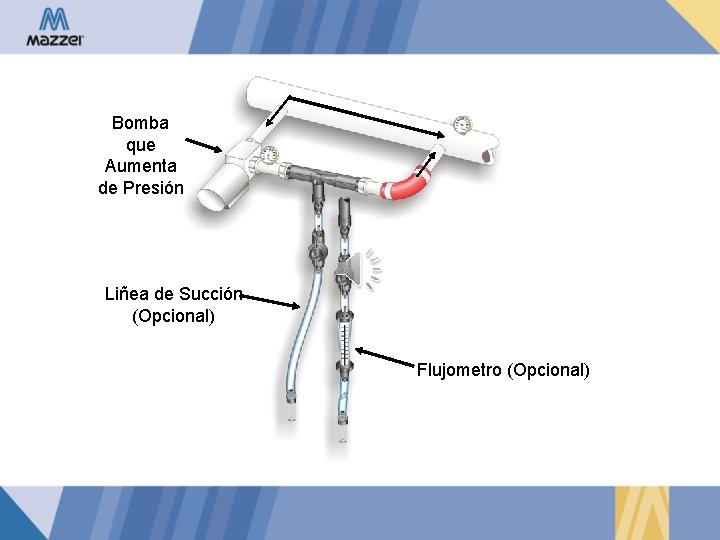

Bomba que Aumenta de Presión Liñea de Succión (Opcional) Flujometro (Opcional)

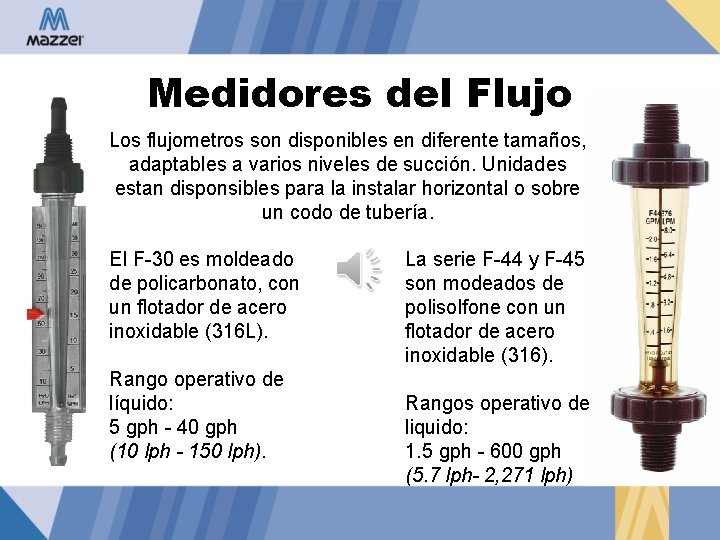

Medidores del Flujo Los flujometros son disponibles en diferente tamaños, adaptables a varios niveles de succión. Unidades estan disponsibles para la instalar horizontal o sobre un codo de tubería. El F-30 es moldeado de policarbonato, con un flotador de acero inoxidable (316 L). Rango operativo de líquido: 5 gph - 40 gph (10 lph - 150 lph). La serie F-44 y F-45 son modeados de polisolfone con un flotador de acero inoxidable (316). Rangos operativo de liquido: 1. 5 gph - 600 gph (5. 7 lph- 2, 271 lph)

Kits & Flow Control Valves Hay flujometros disponibles con válvulas (válvulas de medición) para controlar el flujo de succión facilmente. (Opcional )Conjuntos para equipo de succión están disponibles (con y sin inyectores incluidos) para aplicaciones agrícolas e industriales.

Internet Entrenamiento para utilizar el selector de inyector ™

1. Visite www. mazzei. net 2. Elige el icono “Injector Selector” 3. Registre si es nuevo usuario 4. Acceda y utilize la herramienta

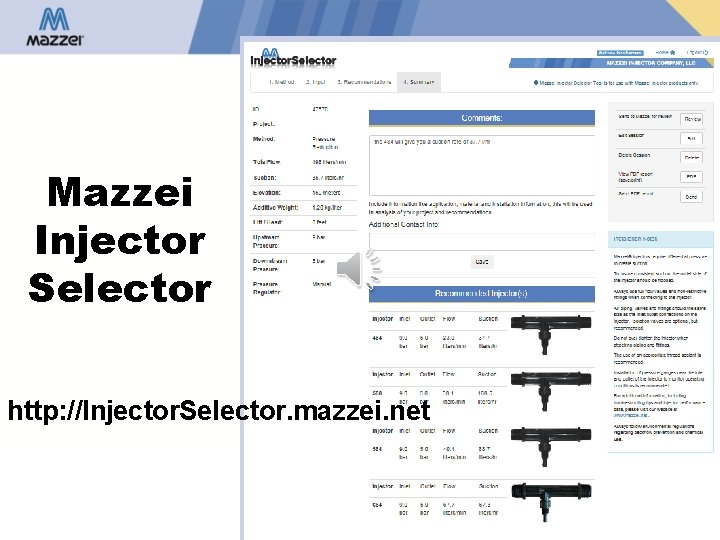

Mazzei Injector Selector http: //Injector. Selector. mazzei. net

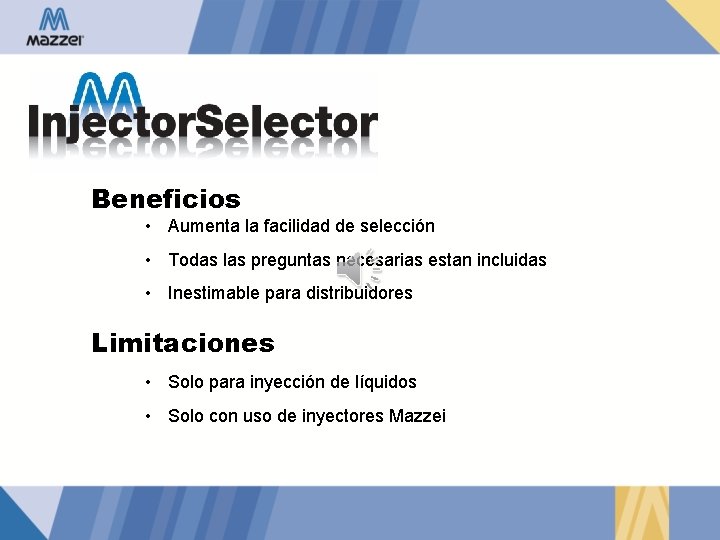

Beneficios • Aumenta la facilidad de selección • Todas las preguntas necesarias estan incluidas • Inestimable para distribuidores Limitaciones • Solo para inyección de líquidos • Solo con uso de inyectores Mazzei

Resumen de Entrenimiento ü Mazzei – Líder en Quimigación y Fertirrigación por mas de 30 Años. ü La elección de un inyector es fácil cuando usan nuestro “Injector Selector Tool” sobre el internet.

“Riego en el Trabajo!” Muchas Gracias Para obtener más información, póngase en contacto con: Mazzei Injector Company, LLC 500 Rooster Drive, Bakersfield, CA 93307 USA TEL: 661. 363. 6500 FAX: 661. 363. 7500 info@mazzei. net
