Pillar in arnite ✦ Requirement to the company: 10. 40 ± 0. 01 mm ✦ As RMS ok ✦ As tollerance, good range 10. 390 -10. 410 mm ✦ Good 342/400 = 85. 5% 2

Pcb measurements 3

Table plates measurements 4

Plate measurements - thickness distribution July Oct 5

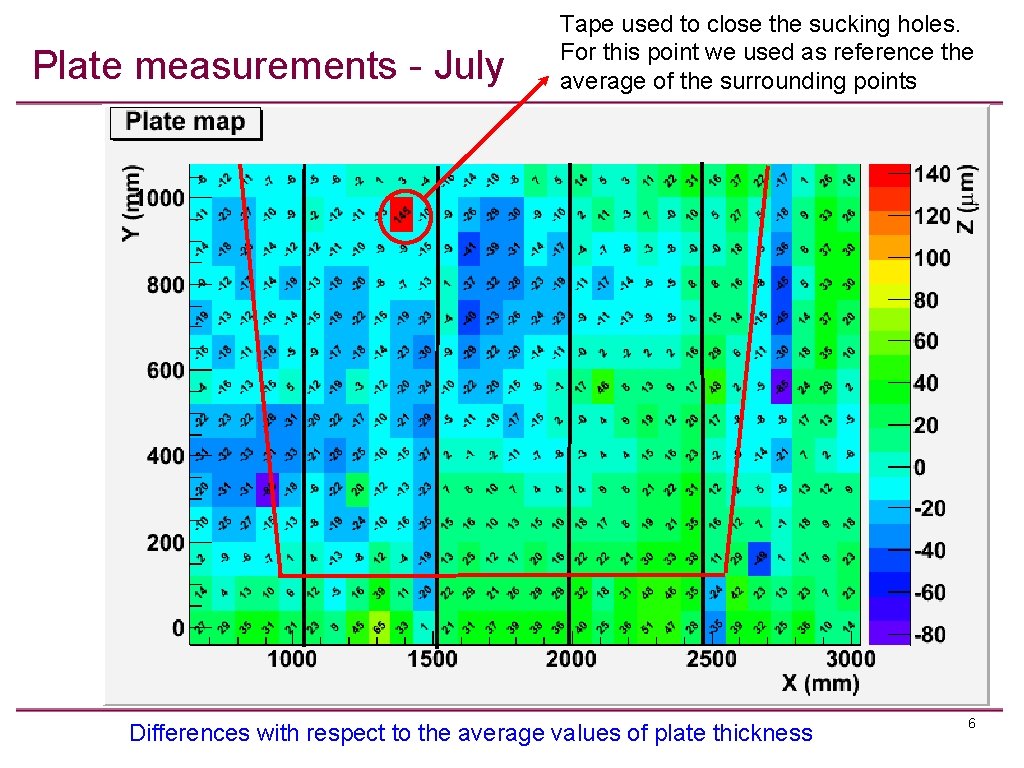

Plate measurements - July Tape used to close the sucking holes. For this point we used as reference the average of the surrounding points Differences with respect to the average values of plate thickness 6

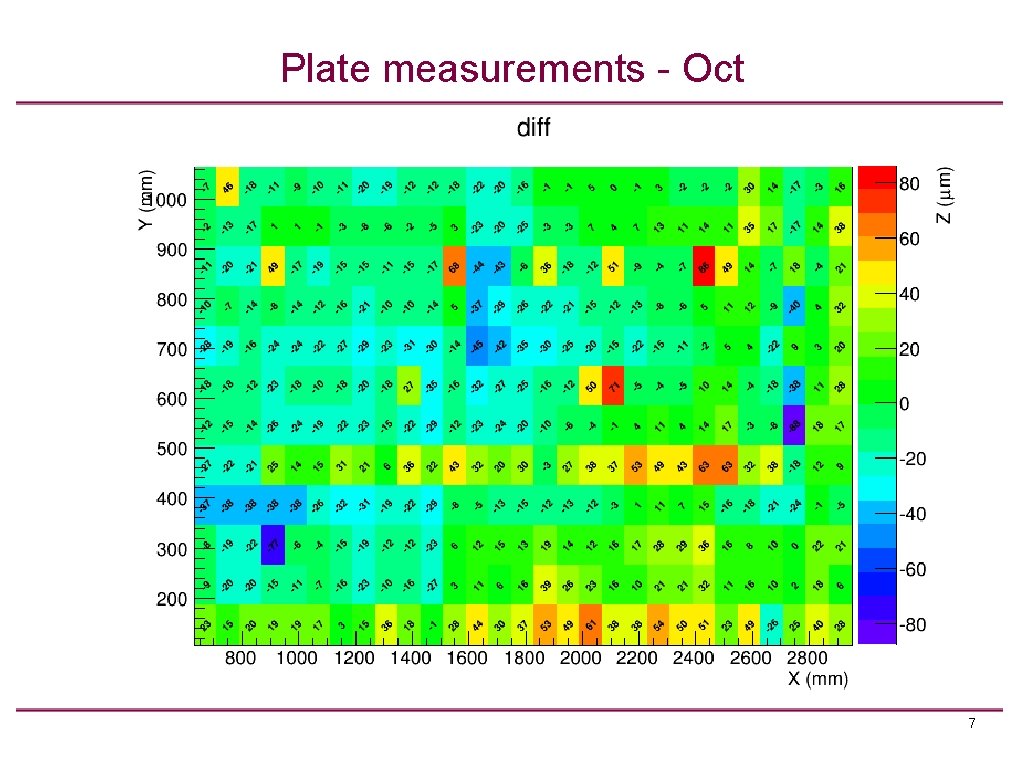

Plate measurements - Oct 7

Plate measurements - July 8

Mappa ripetibilità settembre 9

Mappa ripetibilità ottobre 10

Distribuzione temperatura per scan Luglio 1 plot per scan in ogni scan per ogni punto di misura acquisiamo anche la temperatura (sonda ambientale vicino al PC) 11

Distribuzione temperatura per scan Settembre 1 plot per scan in ogni scan per ogni punto di misura acquisiamo anche la temperatura (sonda ambientale vicino al PC) 12

Distribuzione T media per punto luglio La larghezza della distribuzione a luglio era 0. 02°C, a settembre era 0. 07°C Per ogni punto di misura viene calcolata la media sui diversi scan Qui e’ rappresentata la distribuzione di queste medie settembre 13

Distribuzione sigma T per punto luglio La larghezza media delle distribuzioni della temperatura era 0. 2°C a luglio e 0. 6°C ora Per ogni punto di misura viene calcolata la sigma sui diversi scan Qui e’ rappresentata la distribuzione di queste sigma settembre 14

luglio Escursione max di temperatura a luglio 0. 4 °C e 1. 6°C a settembre Andamento delle temperature medie per ogni scan (medie dei plot di slide 4 e 5) in funzione del numero di scan settembre 15

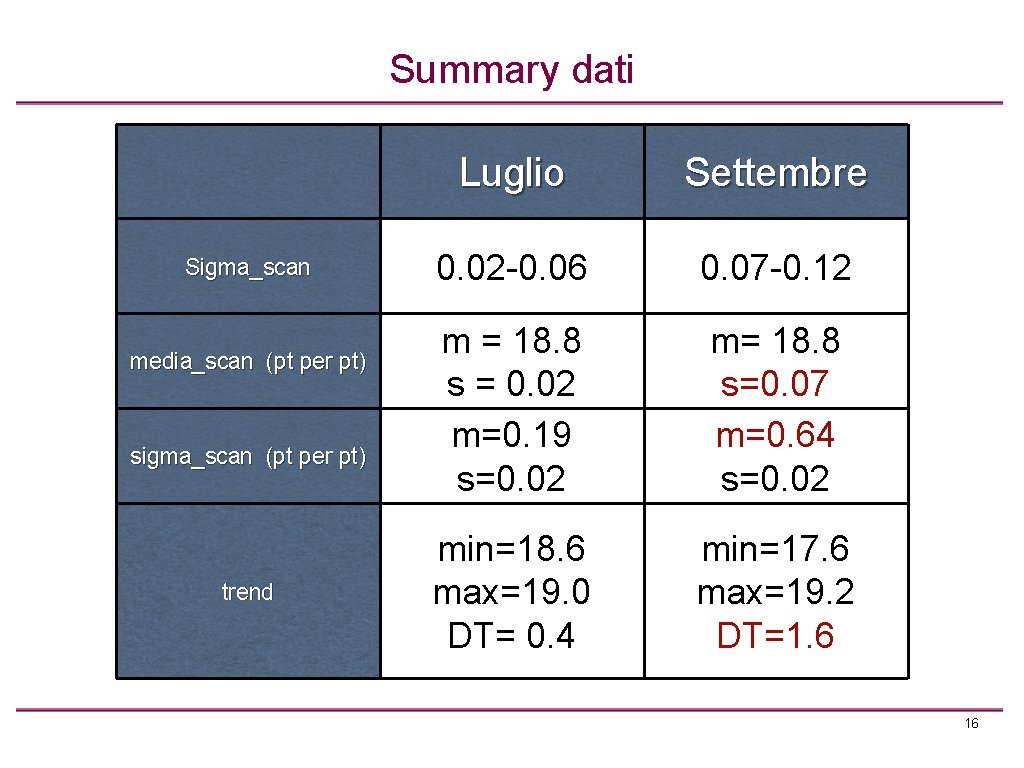

Summary dati Sigma_scan media_scan (pt per pt) sigma_scan (pt per pt) trend Luglio Settembre 0. 02 -0. 06 0. 07 -0. 12 m = 18. 8 s = 0. 02 m=0. 19 s=0. 02 m= 18. 8 s=0. 07 m=0. 64 s=0. 02 min=18. 6 max=19. 0 DT= 0. 4 min=17. 6 max=19. 2 DT=1. 6 16

Ripetibilità Nelle misure dell piastre del tavolo avevamo ottenuto ~ 5 um, qui vediamo che è molto peggio 17

Proviamo a studiare l’effetto della temperatura Per ogni punto dello scan registriamo anche la temperatura della sonda di temperatura ambientale, posizionata nella zona del PC Non abbiamo ancora connesso le altre sonde alle piastre Per ogni scan è rappresentata la distribuzione dei vari punti misurati Scan non considerati in seguito All’interno di ciascuno scan la temperatura ha un’escursione di ~0. 1 gradi e sigma ~0. 05 gradi La consideriamo stabile 18
